Электрический подогреватель

топлива









Оглавление



Техническое описание
Общие сведения .................................................................................. 2
Руководство по ремонту
Установка электрических устройств.......................................................... 5
Электрическая схема ................................................................................ 10










Общие сведения

  03:05-01



Швеция





2

Общие сведения

Подогреватель топлива (Н15) установлен вокруг
топливного фильтра. Он подогревает топливо в
фильтре.
В дизельном топливе содержится парафин. Если
дизельный двигатель сильно охлаждается,
парафин выпадает в осадок, топливо становится
вязким и забивает фильтр.
Фильтр перестает пропускать топливо, и
рабочие характеристики снижаются.
Подогрев топлива в фильтре предотвращает
выпадение парафина в осадок.

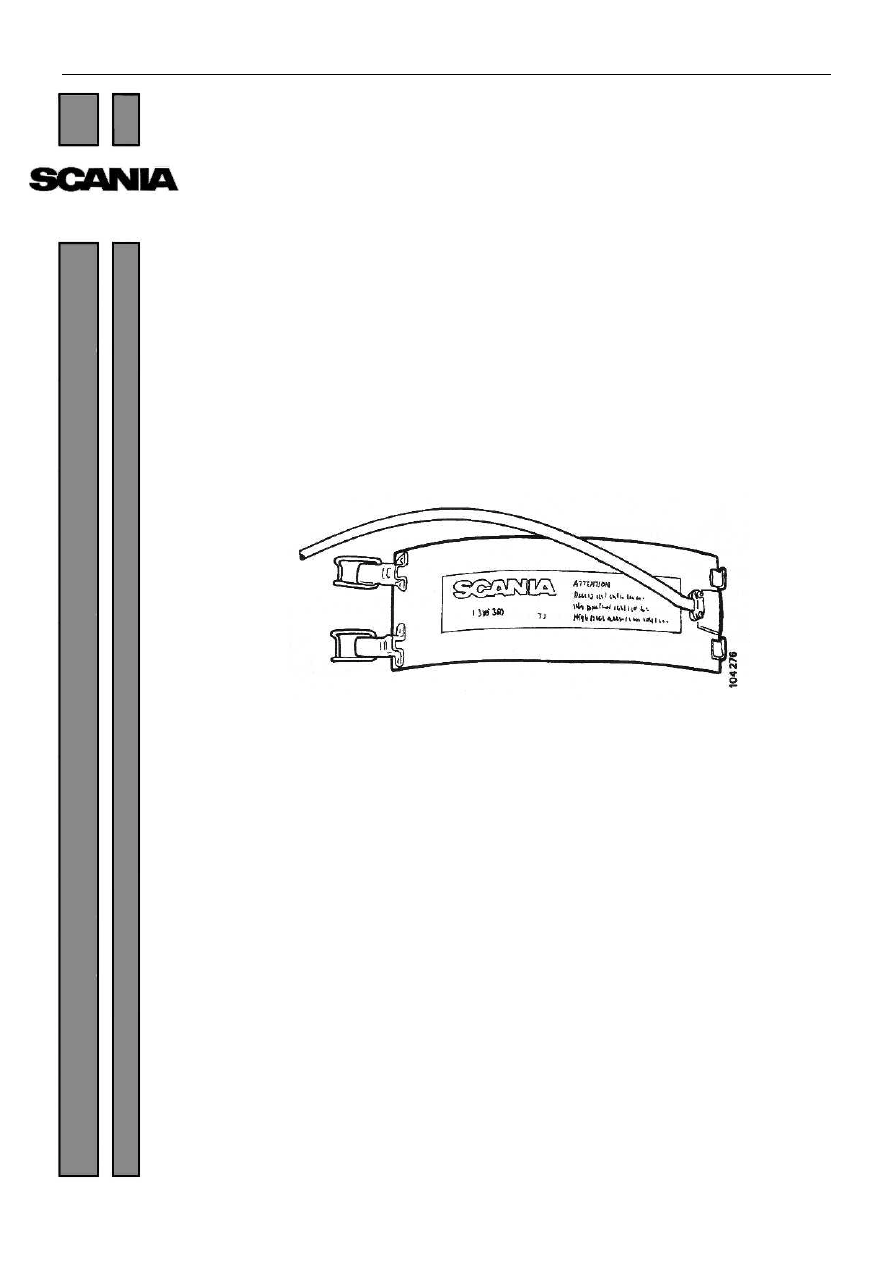

Подогреватель топлива состоит из
нагревательных проводов и соединительного
кабеля, которые заложены в тонкую
силиконовую оправу. Силиконовая оправа
привулканизирована к гильзе из листа
нержавеющей стали толщиной 0,4 мм,
снабженной запорами.

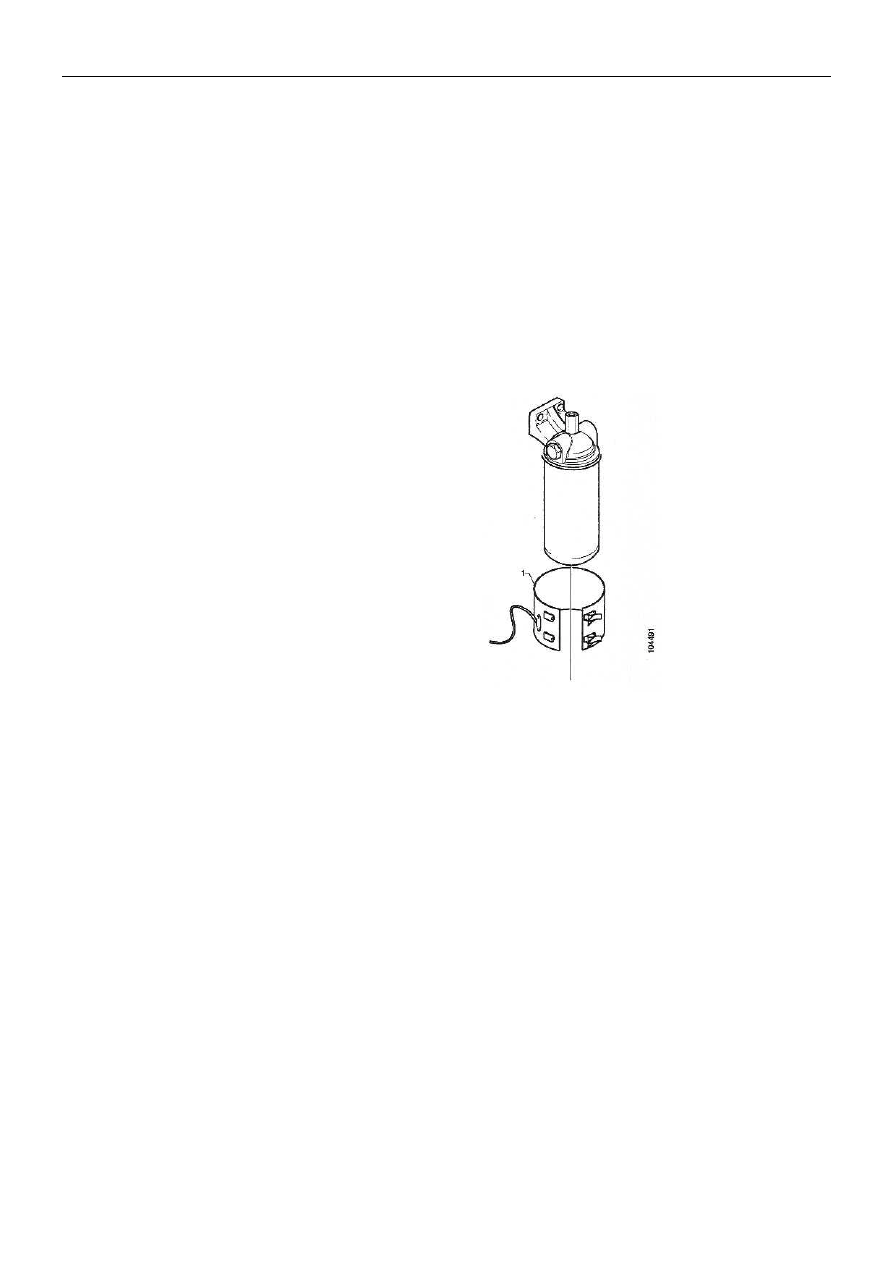

При надевании подогревателя гильза из
нержавеющей стали подгоняется по форме к
топливному фильтру и фиксируется двумя
запорами, приваренными к ней.


ВНИМАНИЕ!



Не включайте питание, если

подогреватель не установлен на топливном
фильтре. При включении и после него возникает
сильное тепловое излучение.

Общие сведения

  03:05-01



Швеция





3



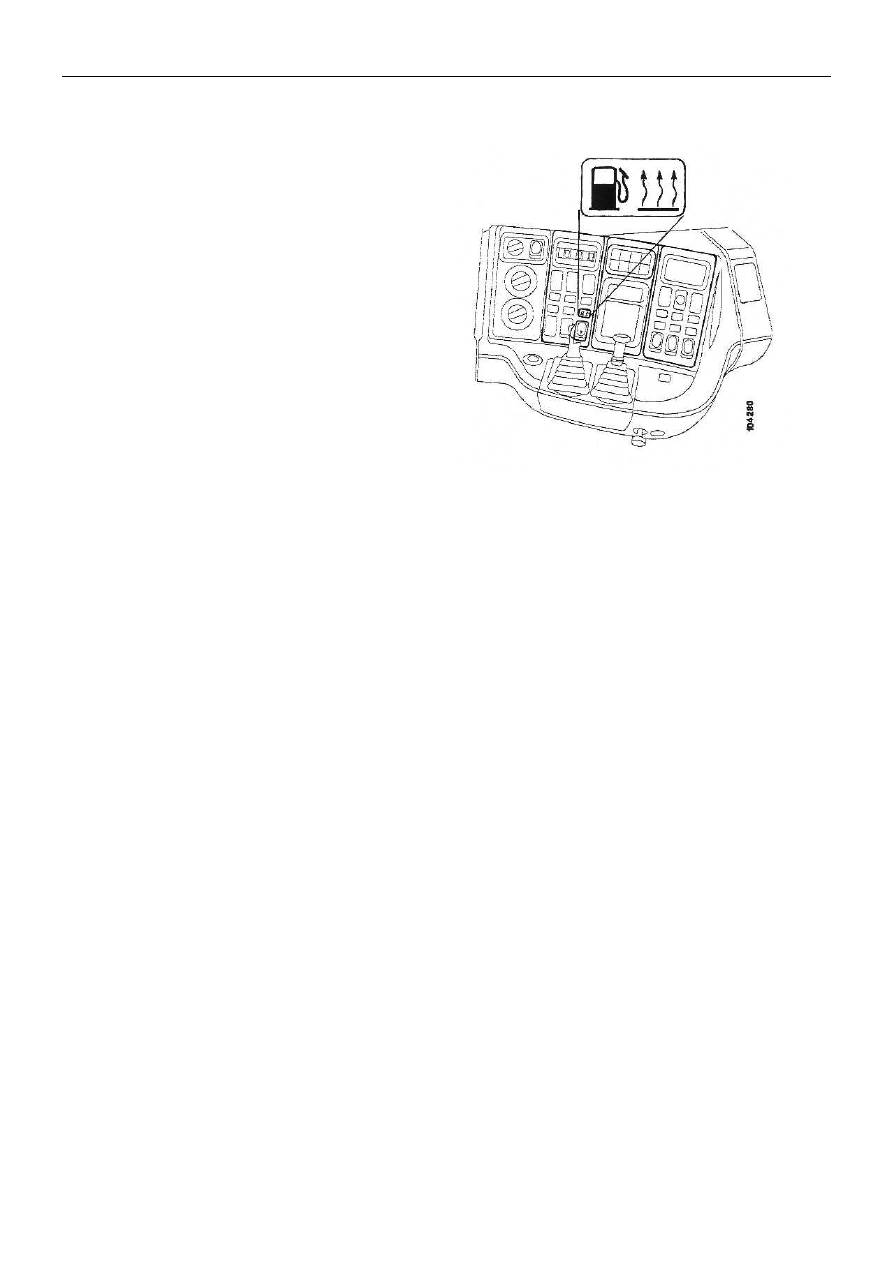

Управление подогревателем топлива
осуществляется от выключателя на приборном
щитке.
Этот выключатель имеет три положения. При
включенном подогревателе топлива горит
сигнальная лампа.

•

Положение 0:

Выключено

•

Положение 1:

Включено постоянно.

Питание на подогреватель топлива
поступает, когда идет зарядка от генератора.
Подогреватель действует при работающем
двигателе.

•

Положение 2:

Подпружиненное. Питание

на подогреватель топлива поступает только
тогда, когда выключатель нажат, а ключ
зажигания находится в положении запуска
двигателя. Положение 2 используется только
для подогрева топливного фильтра при
неработающем двигателе.
