Топливная и выпускная система двигателей Scania. Руководство - часть 68



1 710 263



03:04-03

Выпуск 1

ru






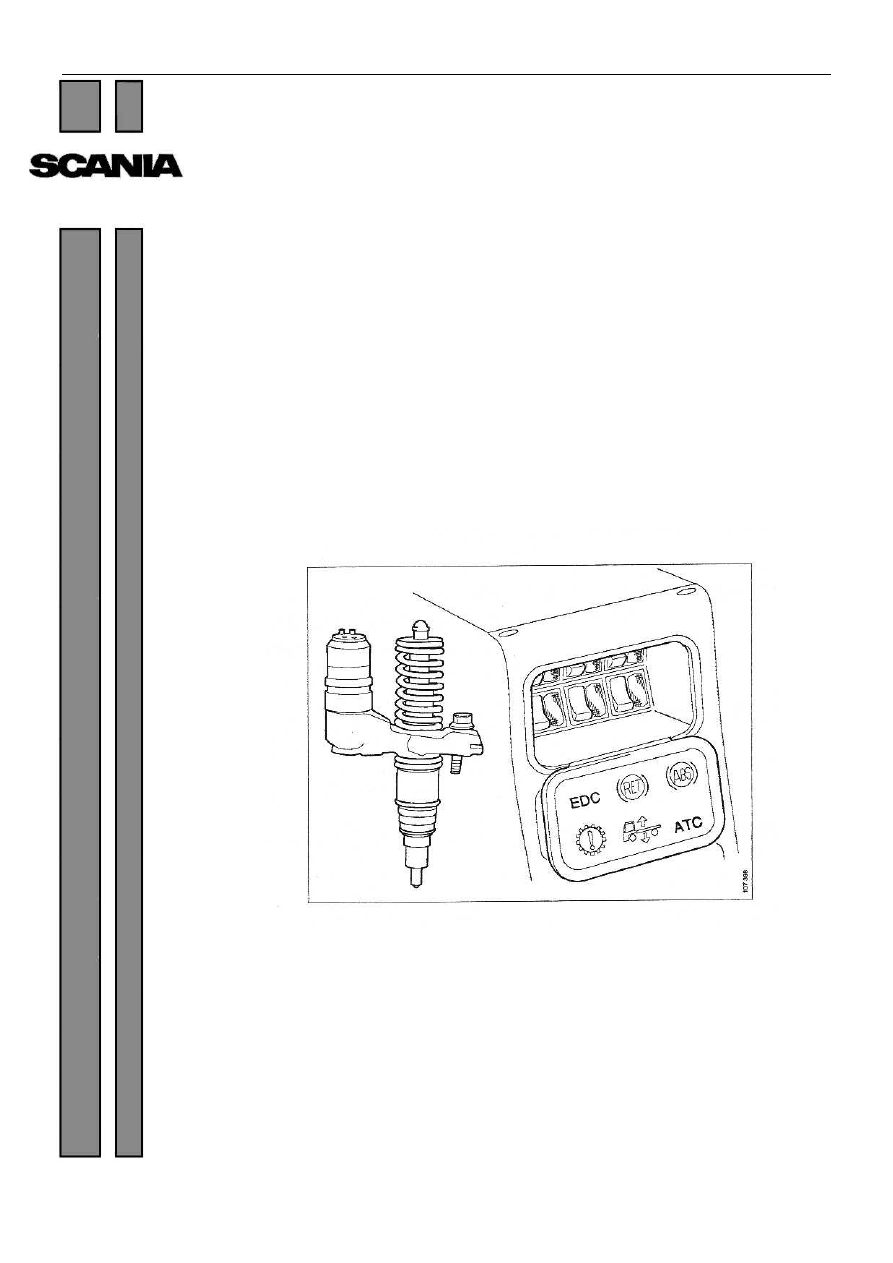

Система электронного управления

для форсунок дизельных

двигателей



Диагностика неисправностей






















03:04-03



2

Электронное управление форсунками

Оглавление



Диагностика неисправностей с
помощью диагностической лампы

Общие сведения.........................................................3



Опрос водителя .........................................................4



Коды неисправностей ...............................................4



Электрические цепи ..................................................4



Неисправности, которые не вызывают кодов
неисправностей..........................................................4



Доступ к кодам неисправностей ..............................5



Стирание кодов неисправностей..............................6

Список кодов неисправностей

.....................................................................................7

Коды неисправностей

.....................................................................................8

Соединения блока управления

...................................................................................27

Электрические схемы

Общие сведения.......................................................32



Схемы электрических цепей для грузовых автомо-
билей .........................................................................35



Схемы электрических цепей для автобусов..........45

Размещение электрических
компонентов

Размещение на грузовых автомобилях..................33



Размещение на двигателе..................................34, 44



Размещение на автобусах .......................................43

Неисправности, которые не
вызывают кодов неисправностей

...................................................................................52

Проверка работоспособности

...................................................................................55



Общие сведения

03:04-03



3

Диагностика неисправностей

Диагностика неисправностей

4   03:04-03







Опрос водителя

Диагностика неисправностей начинается с опро-
са водителя. Следует по возможности составить
себе общую картину проблемы, задать следую-
щие вопросы:

•

В чем проявляется неисправность?

•

В каких условиях появляется эта неис-
правность?

•

Как часто появляется эта неисправность?

•

Загорается ли сигнальная лампа?

•

Выключается ли сигнальная лампа сама
по себе?

•

Стер ли водитель коды неисправностей?






Коды неисправностей

Вывести все коды неисправностей, записанные в
запоминающем устройстве. Прежде, чем пред-
принимать дальнейшие действия, необходимо
сопоставить эти коды и попытаться сделать вы-
вод о возможной причине неисправности. Коды
неисправностей хранятся в том порядке, в каком
они регистрируются.

Электрические цепи

В конце описаний кодов неисправностей
содержатся ссылки на цепи электрических
схем, приведенных в настоящей брошюре.
Схемы для грузовых автомобилей даны
отдельно от схем для автобусов. Каждый
раздел открывается эскизом, на котором
показано размещение деталей.
Каким образом система электронного
управления дизельным двигателем соеди-
нена с остальными частями электрической
системы автомобиля, показано на принци-
пиальных и монтажных схемах в Разделе
16 Заводского руководства.



Неисправности, которые не
вызывают кодов неисправностей

Хотя блок управления и оснащен передо-
вым "прогнозным" программным обеспе-
чением, даже в нормальных эксплуатаци-
онных условиях действительно возникают
такие неполадки, которые блок управления
не способен опознать. В таких случаях код
неисправности не генерируется - каким бы
всеобъемлющим не был контроль за рабо-
той, всякому совершенству есть свой пре-
дел. В Разделе "Неисправности, которые
не вызывают кодов неисправностей" при-
веден перечень таких неполадок, а также
их симптомов и причин.
