03:01-05



7

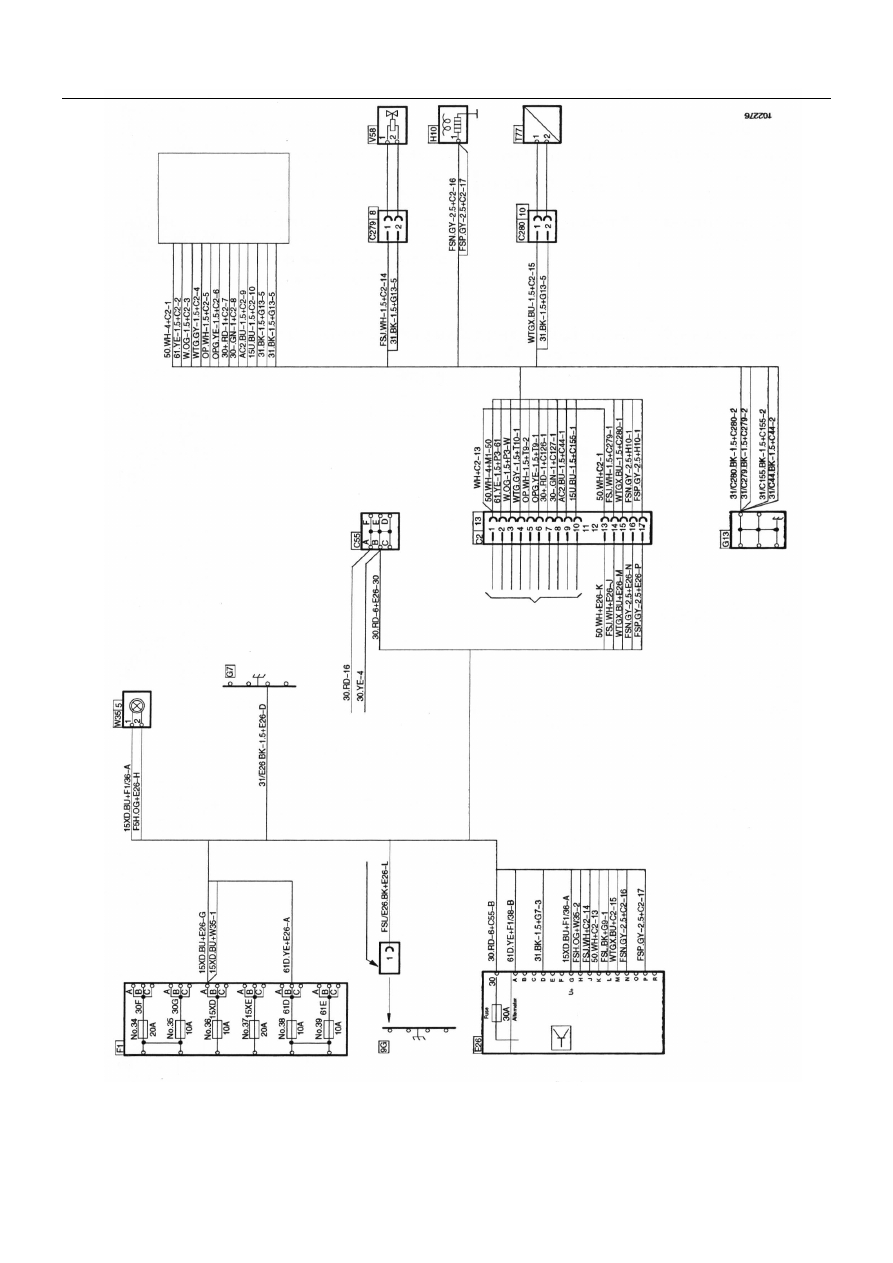

Монтажная схема

Монтажная схема







4.





















3.
















1.





2.





1. Заземление только для проверки

2.   A. Плавкий предохранитель

K. Стартер

3. Часть СТД. жгута

Изолятор зеленого цвета

D. Источник тока

L. Проверка системы

приборной панели

Размещен под центральным электр.

G. Земля

M.Темп. прогрева воздуха.



блоком, контакт заземления G9

H. Контр. лампа

N. Свеча подогрева

4. См. стд. монтаж. схему



J. Эл.магн. клапан

P. Свеча подогрева

рама двигателя



03:01-05



8

Проверка системы

Проверка системы


Для проверки системы предназначен специальный кабель. Он черного цвета, имеет маркировку
FSL/E26 с зеленым изолятором с маркировкой G9. Кабель связан со жгутом кабелей, который про-
ложен позади заземления G9, слева под центральным электрическим блоком.

1

Подключите кабель для проверки к
заземлению G9.


Кабель черного цвета с зеленым изолятором.

2

Поверните ключ стартера в поло-
жение управления (позиция 15).

Индикаторная лампа горит ровным светом в тече-
ние примерно 20 секунд, в это время свеча зажига-
ния нагревателя прогревается, затем лампа начинает
мигать.


3

Поверните ключ стартера в поло-
жение запуска (позиция 50).

Когда двигатель запустился, индикаторная лампа
горит ровным светом. Электромагнитный клапан
(для топлива) и свеча зажигания нагревателя будут
работать в течение трех минут.


ВНИМАНИЕ! После проверки кабель для проверки должен быть отсоединен от G9. Он не дол-

жен быть заземлен в условиях нормальной работы.




Спецификации



Свеча зажигания нагревателя


Напряжение …………………….……………………………… 24 В

Ток ……………………………….……………………………… 13 +/- 1 А в течение 20 сек.

Крутящий момент затяжки:



Гайка свечи зажигания нагревателя (М20) …………… макс. 25 Нм



Разъем кабеля (М5) …………………………………….. макс. 4 Нм



Соединение топливопровода (М10) ….. . . . . . . . . . . … макс. 10 Нм






1 585 756

03:00-01



Выпуск 5

ru




Приборы системы питания и регу-

лировка числа оборотов коленчатого

вала двигателя




Автомобильные двигатели














03:00-01

2

Приборы системы питания



Оглавление




Двигатель объёмом 9 литров

DSC9 11. . . . . . . . . . . . . . . . . . . . . 3



DSC9 12. . . . . . . . . . . . . . . . . . . . . 3



DSC9 13. . . . . . . . . . . . . . . . . . . . . 3



DSC9 15. . . . . . . . . . . . . . . . . . . . . 4



DS19E01. . . . . . . . . . . . . . . . . . . . .4



DC9 01. . . . . . . . . . . . . . . . . . . . . . 4


Двигатель объёмом 11 литров

DSC11 74. . . . . . . . . . . . . . . . . . . . 5



DSC11 75. . . . . . . . . . . . . . . . . . . . 5



DSC11 79. . . . . . . . . . . . . . . . . . . . 5


Двигатель объёмом 12 литров

DSC12 01. . . . . . . . . . . . . . . . . . . . 6



DSC12 02. . . . . . . . . . . . . . . . . . . . 6


Двигатель объёмом 14 литров

DSC14 13. . . . . . . . . . . . . . . . . . . . 7



DSC14 15. . . . . . . . . . . . . . . . . . . . 7
