Топливная и выпускная система двигателей Scania. Руководство - часть 29







03:01-05



Общие положения


Выключение двигателя


В  данном  случае  электрофакельный  запуск  автоматически
выключается, и индикаторная лампа гаснет:


•

если  сделана  попытка  запустить  двигатель,  когда  инди-
каторная лампа горит ровным светом;

•

если двигатель был выключен.





03:01-05



Узлы системы электрофакельного пускового подогревателя воздуха


Узлы системы электрофакельного
пускового подогревателя воздуха



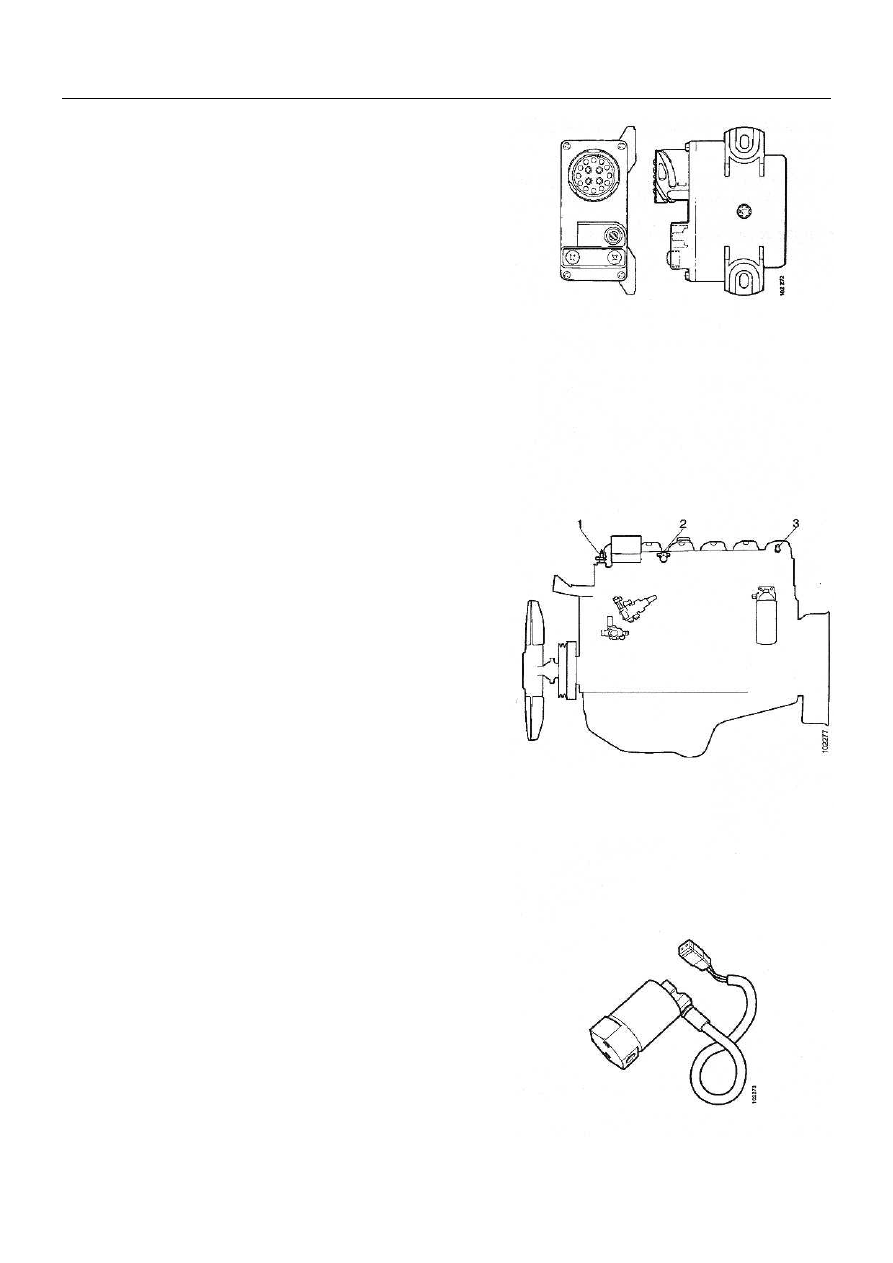

Блок управления


Блок управления (Е26) собирает информацию, которая затем
используется  для  открывания  или  закрывания  электромаг-
нитного клапана и для управления реле свечи зажигания на-
гревателя и индикаторной лампой.






Расположение узлов системы на двигателе.






Электромагнитный клапан


Электромагнитный клапан (V 58) управляется блоком
 управления. Он открывает и закрывает подачу топлива.






1  Свеча зажигания
2  Электромагнитный клапан
3  Датчик температуры





03:01-05



Узлы системы электрофакельного пускового подогревателя воздуха



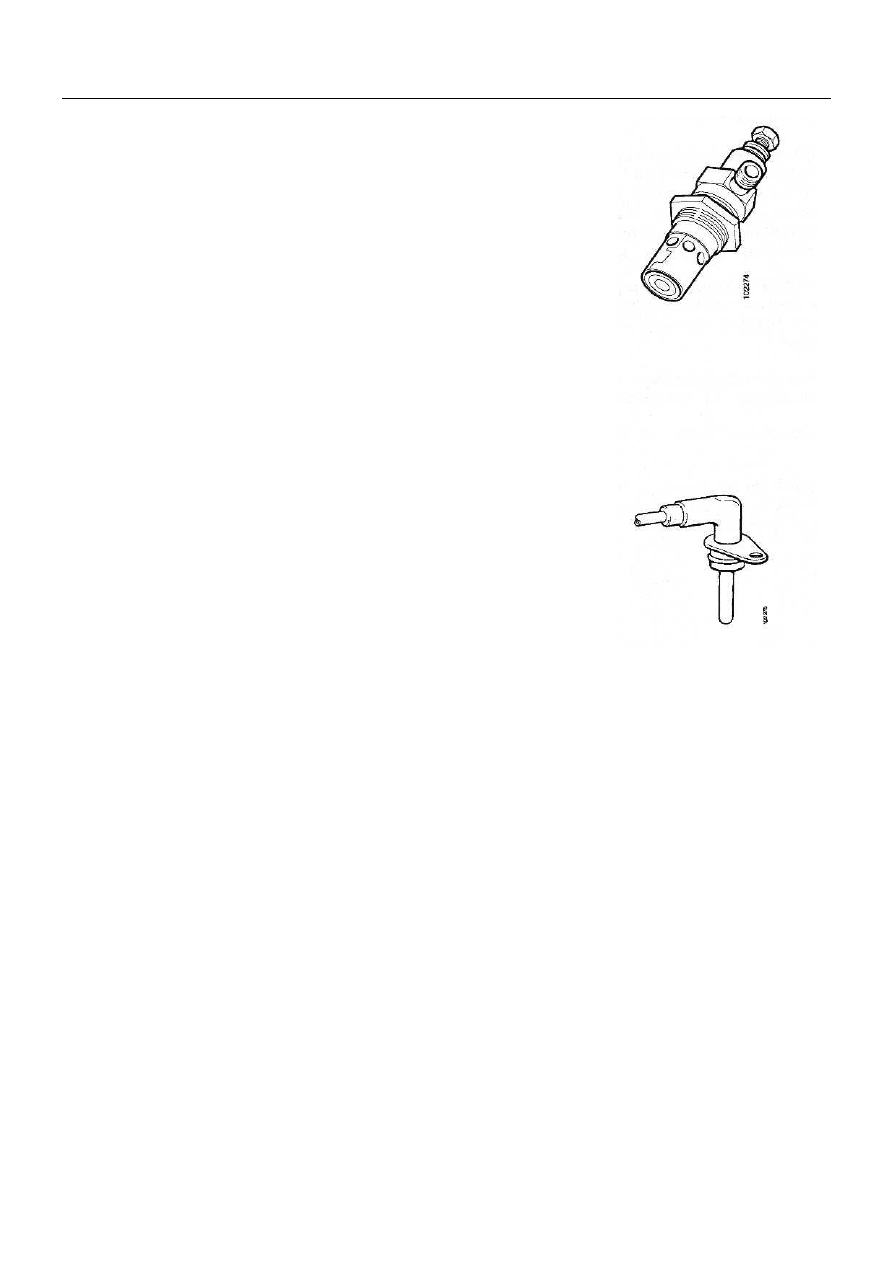

Свеча зажигания подогревателя


Свеча  зажигания  нагревателя  (Н10)  расположена  на  впуск-
ном  воздушном  коллекторе.  Она  предназначена  для  впры-
скивания и поджигания топлива. Поджигание происходит в
момент  прохождения  топлива  через  спираль  свечи  зажига-
ния. Спираль должна быть сначала прогрета примерно в те-
чение 20 секунд для достижения необходимой температуры.




Датчик температуры


Датчик  температуры  (Т77)  измеряет  температуру  прогрева
воздуха во впускном коллекторе.




03:01-05



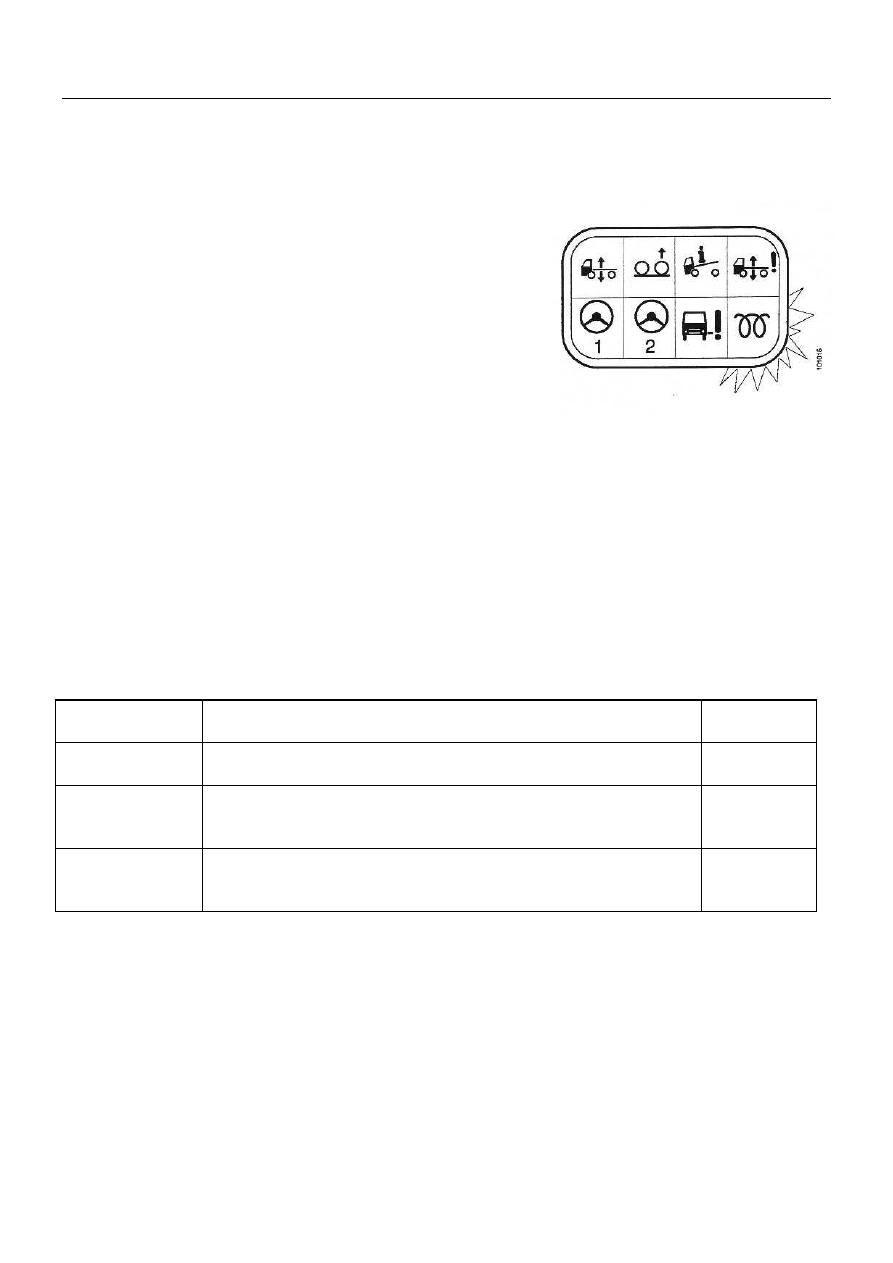

Диагностика неисправностей


Диагностика неисправностей


Когда  ключ  стартера  повернут  в  положение  управления
(позиция  15),  все  коды  неисправностей, которые были за-
регистрированы  (см.  таблицу),  будут  немедленно  отобра-
жены на дисплее. Код «2-2…» отобразится в виде двух бы-
стрых вспышек, за которыми последует пауза, вслед за ней
последуют две быстрые вспышки и т.д.

Если  одновременно  активируются  несколько  кодов  неис-
правностей,  то  будет  отображаться  только  код  с  наивыс-
шим приоритетом. Порядок приоритетов приведен ниже в
таблице.

Во всех трех случаях как свеча зажигания нагревателя, так
и электромагнитный клапан будут отключены.

Лампа  кода  неисправности  мигает  примерно  в  течение
60 секунд.

После  устранения  неисправности  ключ  должен  быть  по-
вернут в положение блокировки (позиция 0) для стирания
кодов неисправностей.





Код

неисправности

Причина

Приоритет

2-2-2-2-…

Разрыв цепи в свече зажигания нагревателя или между свечой

зажигания и блоком управления электрофакельным запуском.

3-3-3-3-…

Перегорел плавкий предохранитель в блоке управления элек-

трофакельным запуском или есть затруднения с подачей пи-

тания к блоку управления.

4-4-4-4-…

Разрыв цепи между блоком управления электрофакельным

запуском и электромагнитным клапаном или обрыв в катушке

электромагнитного клапана.
