Топливная и выпускная система двигателей Scania. Руководство - часть 28



03:01-04



11

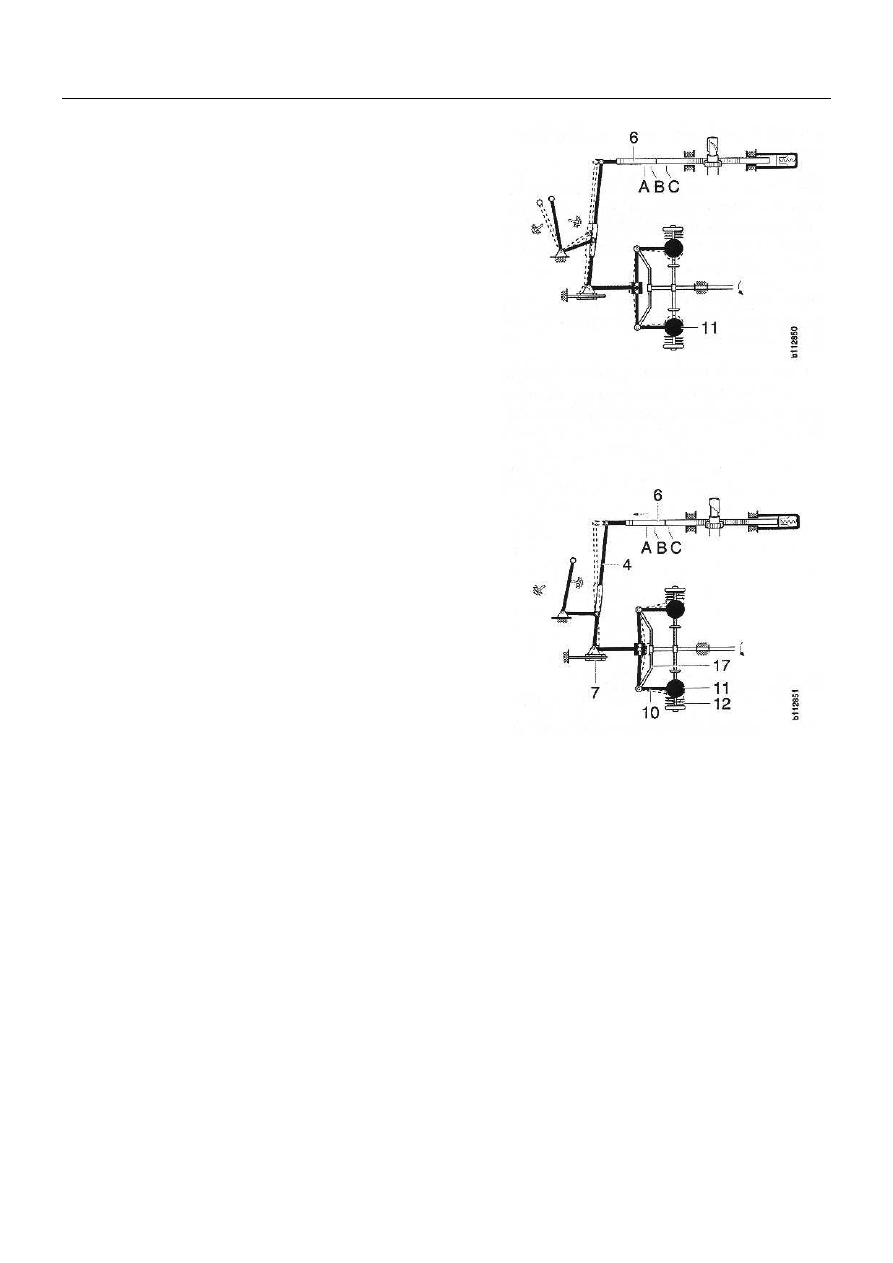

Принцип работы



Режим частичной нагрузки


Как только водитель нажимает педаль управления то-
пливного насоса высокого давления, двигатель наби-
рает обороты. Это заставляет центробежные грузы
(11) сместиться в свое самое отдаленное от середины
положение по направлению к гнездам пружины, где
они остаются до достижения двигателем максималь-
ных оборотов. Регулятор бездействует между оборо-
тами холостого хода (В) и максимальными оборота-
ми(С). В этом диапазоне положение регулирующей
рейки (6) контролируется только водителем.


Режим максимального числа оборотов


Когда двигатель достигает своего максимально допус-
тимого числа оборотов, центробежные силы (11) пре-
вышают силу пружин максимальных оборотов в узле
пружин (12), заставляя начать движение. Во время
движения угловые  рычаги (10) действуют через сту-
пицу регулятора (17) и нажимное кольцо (7) на пово-
ротный рычаг (4), заставляя двигаться регулирующую
рейку (6) из положения полной скорости (С) в поло-
жение ограничителя (А) (пониженный объем топлива).
Таким образом, положение регулирующей рейки оп-
ределяется нагрузкой.




Остановка двигателя


Для остановки двигателя топливо отводится назад в бак
через обратный топливопровод. Это происходит с по-
мощью отсечного клапана топлива в топливный насос
высокого давления.




03:01-04



12

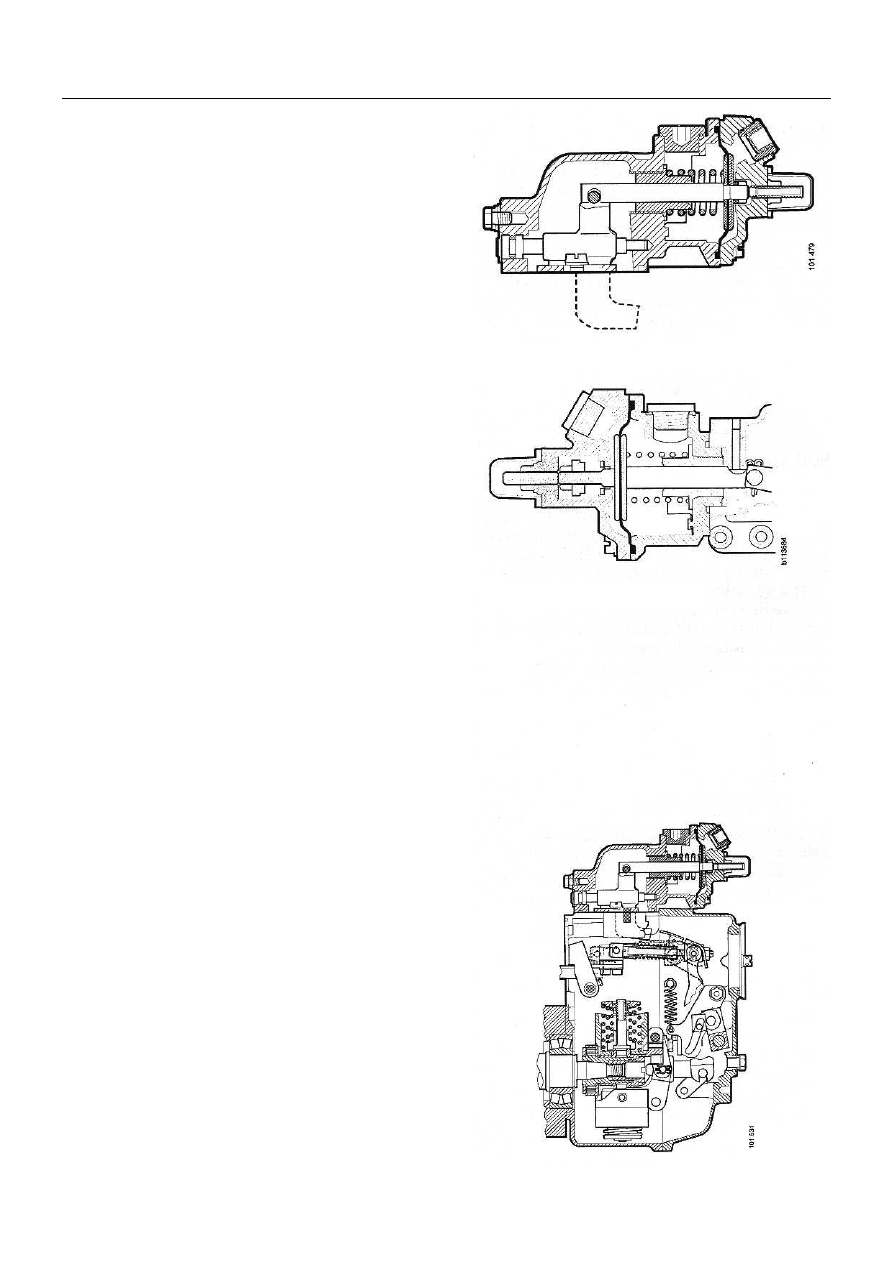

Ограничитель дымности



Ограничитель дымности


Ограничитель дымности ограничивает смещение
регулирующей рейки, допуская различную полную
нагрузку в зависимости от давления впускного кол-
лектора.

Это ограничение значительно снижает дымность
выхлопа при ускорении, а также при вождении с
полностью открытой дроссельной заслонкой при
низкой частоте оборотов коленчатого вала двигате-
ля, когда турбокомпрессор создает низкое давление

Ограничитель дымности (RQV)

наддува.

Движение диафрагмы передается через шток, вызы-
вая увеличение или уменьшение смещения регули-
рующей рейки.

Трубопровод соединяет ограничитель дымности с
впускным коллектором, и изменение давления во
впускном коллекторе действует на диафрагму в ог-
раничителе дымности.

Чертеж ограничителя дымности (RQ)



Запуск холодного двигателя


Запуск  холодного двигателя происходит, когда пе-
даль управления топливного насоса высокого дав-
ления нажата до конца перед запуском двигателя.

Регулирующая рейка может пройти ограничитель
максимальной нагрузки, когда вал насоса не враща-
ется.

Это увеличивает ход регулирующей рейки, застав-
ляя плунжерную пару насоса занять положение в
канавке холодного пуска. В результате при запуске
обеспечивается более позднее время впрыска и
больший объем топлива, поступающего к двигате-
лю.



1 587 726

03:01-05

Выпуск 2

ru

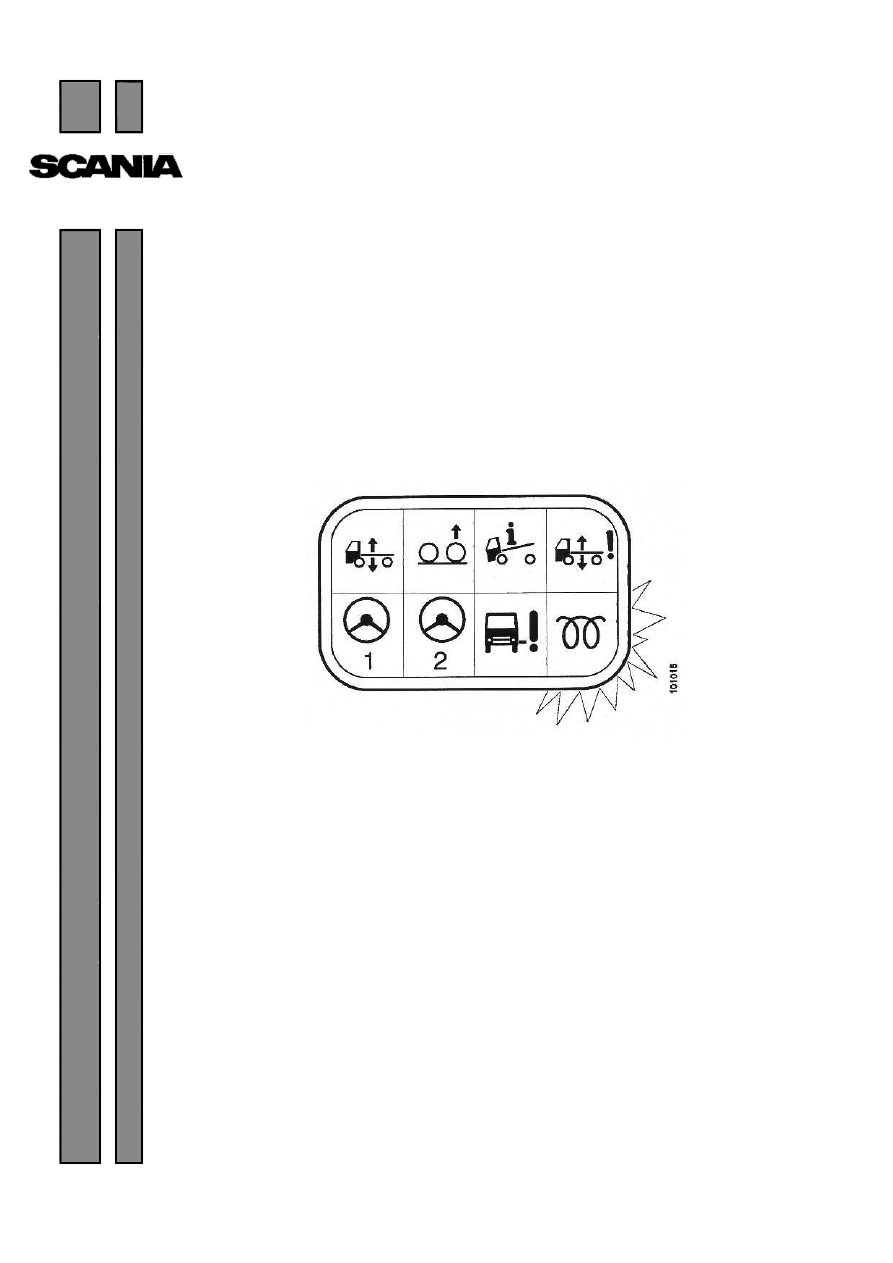

Электрофакельный

запуск двигателя




















Оглавление



Общие положения ………………………………….2
Узлы системы ….…………………………………...4
Диагностика неисправностей ……………………..6
Монтажная схема …………………………………..7
Проверка системы ………………………………….8
Спецификации ……………………………………...8





03:01-05



2

Общие положения



Общие положения


Электрофакельный запуск применяется для ограничения об-
разования белого дыма. Он также облегчает запуск во время
очень холодной погоды.



Запуск двигателя



Если температура окружающего воздуха ниже +10

°

С, когда

ключ стартера находится в положении управления (позиция
15),  свеча  зажигания  нагревателя  будет  автоматически  при-
ведена в действие.

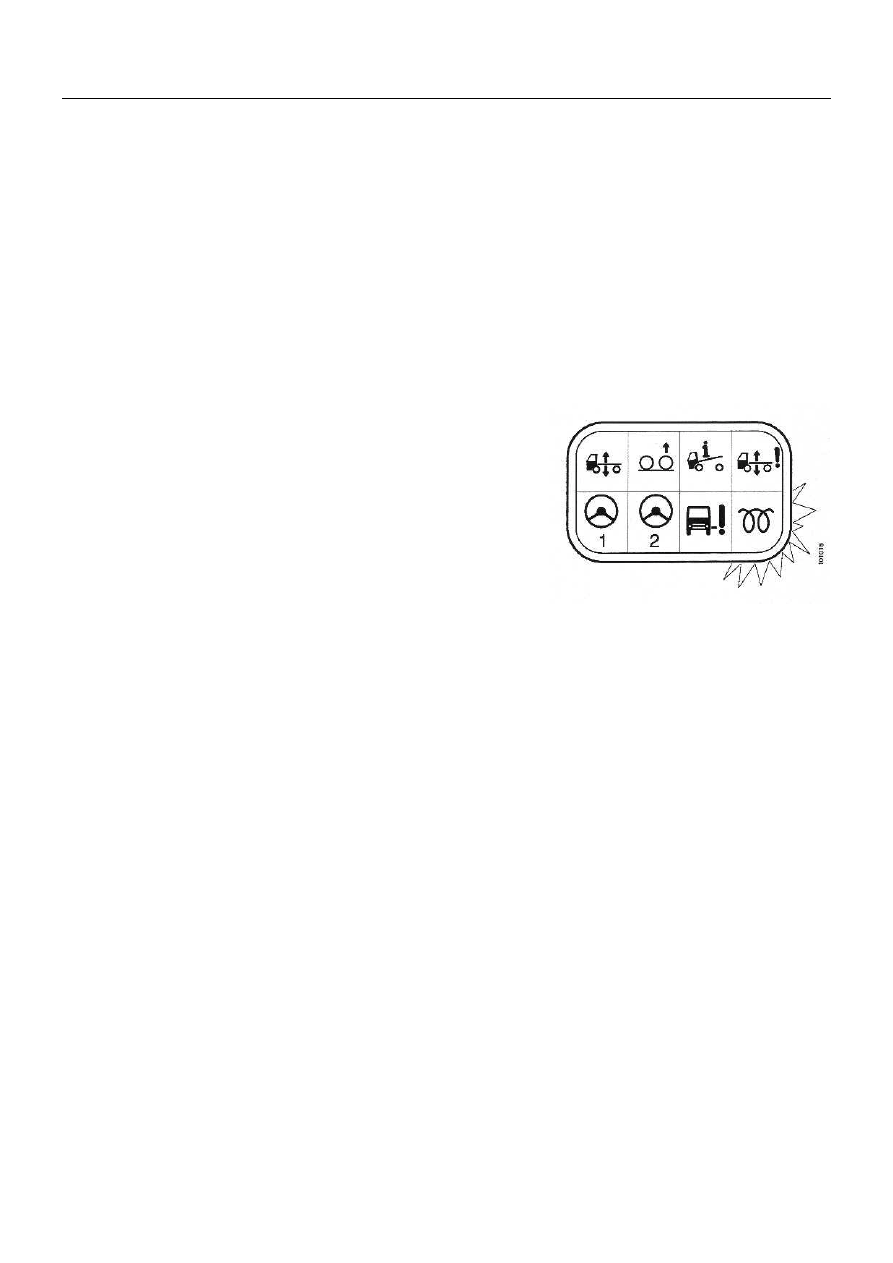

В  то  же  время  индикаторная  лампа  будет  гореть  ровным
светом.  Примерно  после  20  секунд  (при  напряжении  акку-
мулятора  в 24 В), лампа начнет мигать.

Если  температура  окружающего  воздуха  выше  +10

°

С,  ин-

дикаторная лампа начнет мигать сразу же.

При этом двигатель может быть запущен.

Если температура окружающего воздуха ниже +10

°

С, когда

ключ стартера находится в положении запуска (позиция 50),
электромагнитный  клапан  будет  включен,  топливо  будет
впрыскиваться  в  систему  и  поджигаться  свечой  зажигания
нагревателя.

Когда ключ стартера будет возвращен в положение управле-
ния, индикаторная лампа загорится  ровным светом, и нач-
нется фаза остаточного тепловыделения.

Свеча  зажигания  нагревателя  и  электромагнитный  клапан
получают напряжение в течение трех минут или до тех пор,
пока  температура  двигателя  не  достигнет  60

°

С,  в  течение

этого  времени  индикаторная лампа продолжает гореть ров-
ным светом. Остаточное тепловыделение поднимает темпе-
ратуру  воздуха,  вводимого  в  систему,  и ограничивает коли-
чество выделяемого белого дыма.



В течение этого периода число оборотов двигателя не долж-
но превышать 1000 об/мин.



Если двигатель не запустился в течение примерно 30 секунд
(и индикаторная лампа выключилась), ключ стартера должен
быть возвращен в положение остановки (позиция В). Подо-
ждите 20 секунд перед началом новой попытки запуска дви-
гателя,  затем  поверните  ключ  в  положение  управления  для
активизации запуска из горячего состояния.
