Топливная и выпускная система двигателей Scania. Руководство - часть 3



9

Топливоподкачивающие  насосы



Топливоподкачивающие



насосы



Общие сведения


Топливоподкачивающий насос предназначен для
закачивания топлива из бака и нагнетания его через
топливную систему в топливный насос высокого
давления.

Топливоподкачивающий насос представляет собой
тип механического поршневого насоса, соединённо-
го с топливным насосом высокого давления. Он
приводится в действие с помощью кулачкового вала
топливного насоса высокого давления, который
имеет два выступа, служащие приводом для топли-
воподкачивающего насоса.

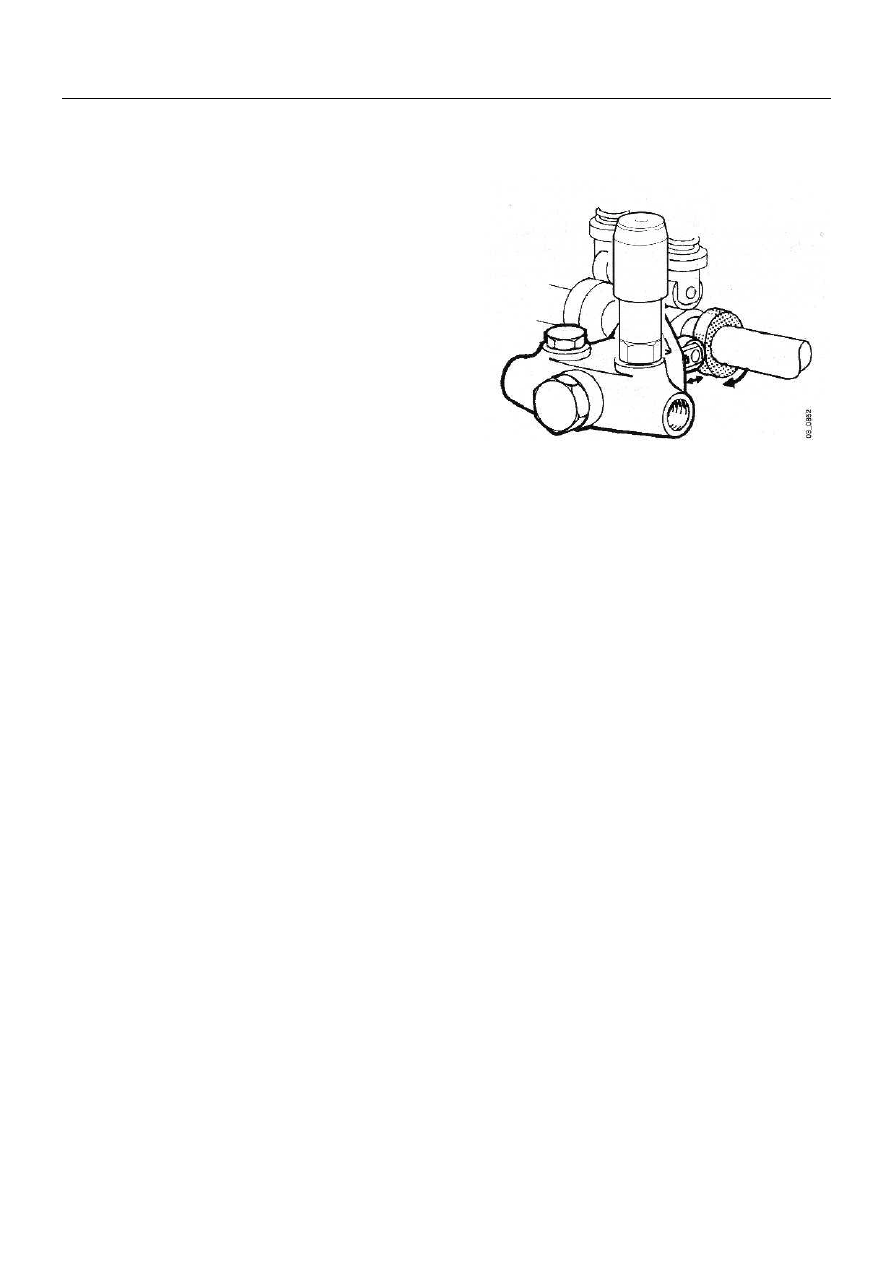

Кулачковый вал, выступы
для топливоподкачивающего насоса.




Таким образом, топливоподкачивающий насос
однократного действия закачивает топливо два-
жды при каждом обороте кулачкового вала, а
топливоподкачивающий насос двойного дейст-
вия – четыре раза.

В топливоподкачивающем насосе имеется руч-
ной насос для прокачки системы после техоб-
служивания.

Насос имеет большую производительность, так
что количество топлива, которое он может по-
дать, значительно превосходит количество,
нужное для работы двигателя.





10

Топливоподкачивающие насосы

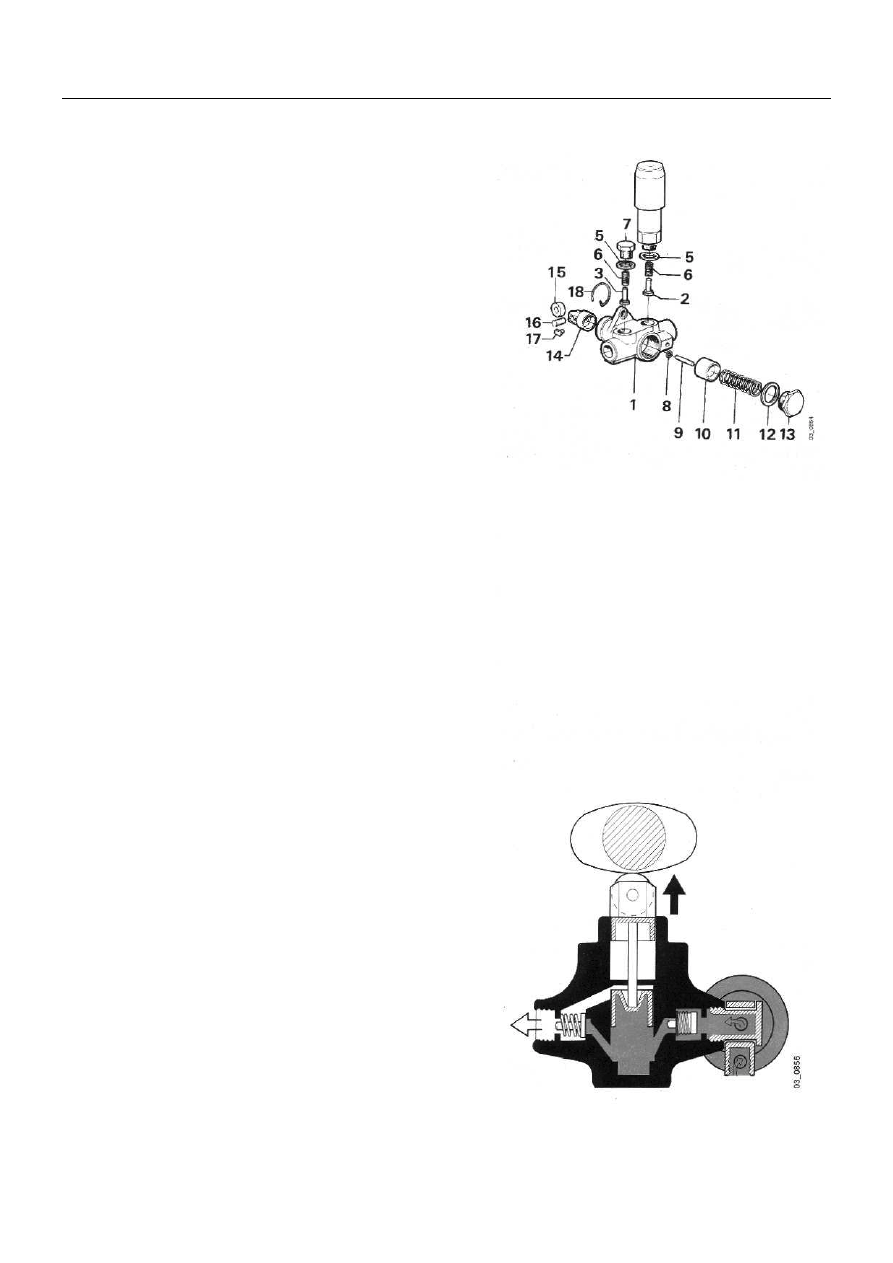

Топливоподкачивающий



насос однократного действия.


Топливоподкачивающий насос однократного действия
состоит из двух камер, разделённых поршнем. Поршень
10 приводится в действие частично кулачком 14 и што-
ком толкателя 9, а частично пружиной поршня 11.












1 корпус насоса

10 поршень

2 всасывающий клапан

11 пружина поршня

3 нагнетательный клапан  12 прокладка
4 ручной насос

13 пробка

5 прокладка

14 толкатель

6 пружина клапана

15 ролик толкателя

7 пробка

16 вал толкателя

8 уплотнительное кольцо   17 направляющая
9 шток толкателя

18 стопорное кольцо







Ход всасывания

( Впуск топлива )

Поршень насоса приводится в действие пружиной порш-
ня, топливо засасывается, проходит через всасывающий
клапан и заполняет внешнюю камеру насоса.












Впуск топлива



11

Топливоподкачивающие насосы

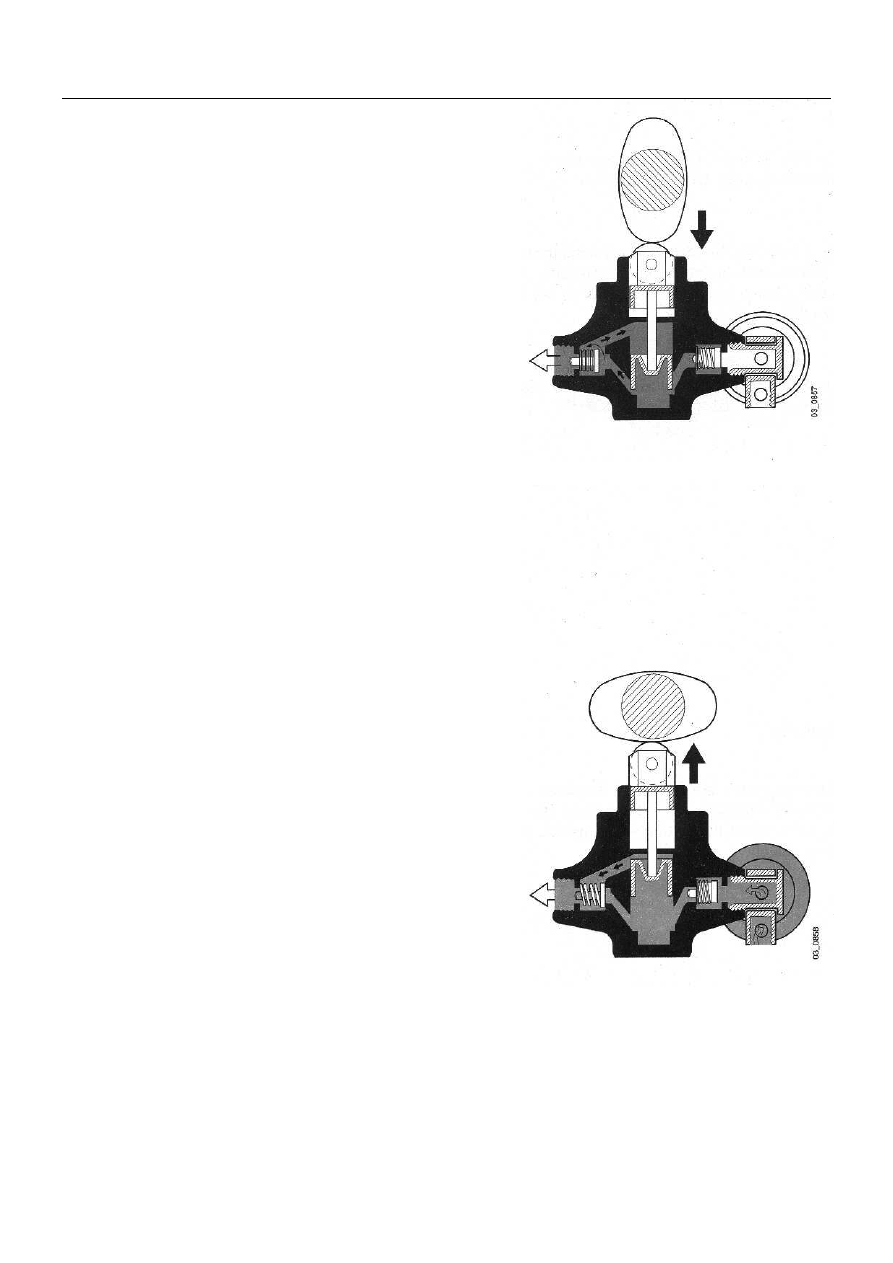

Промежуточный ход

( Закачивание топлива между внешней и внутренней каме-
рой насоса)

Когда кулачок толкает поршень насоса назад, всасываю-
щий клапан закрывается и топливо нагнетается через на-
гнетательный клапан в камеру насоса.









Закачивание топлива между внешней и

внутренней камерами насоса.








Ход насоса

( Закачивание топлива в топливный насос
высокого давления)

Когда кулачок возвращается в нижнее положение, пружи-
на поршня толкает поршень и топливо выталкивается из
камеры насоса к выпускному отверстию. Одновременно
новая порция топлива засасывается во внешнею камеру
насоса.











Закачивание топлива в топливный

насос высокого давления.





12

Топливоподкачивающие насосы

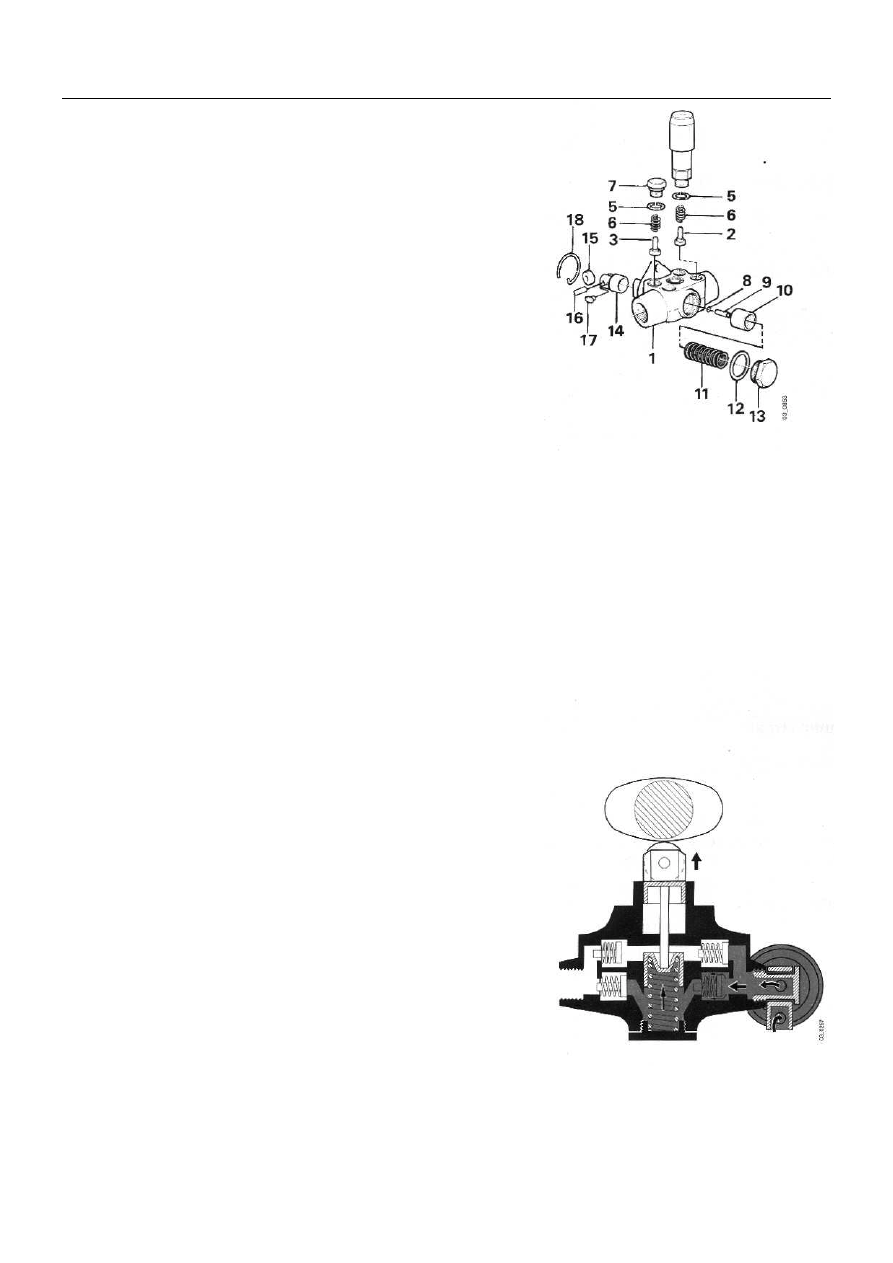

Топливоподкачивающий насос
двойного действия.


Топливоподкачивающий насос двойного действия имеет 4
запорных клапана (насос однократного действия имеет 2 за-
порных клапана).

Это означает, что камеры являются комбинацией насосной ка-
меры и камеры всасывания. При каждом ходе топливо всасы-
вается в одну камеру и выталкивается из другой камеры.

Приведение насоса в действие производится таким же спо-
собом, как и в случае топливоподкачивающего насоса одно-
кратного действия.


1 корпус насоса

10 поршень

2 всасывающий клапан

11 пружина поршня

3 нагнетательный клапан  12 прокладка
4 ручной насос

13 пробка

5 прокладка

14 толкатель

6 пружина клапана

15 ролик толкателя

7 пробка

16 вал толкателя

8 уплотнительное кольцо   17 направляющая
9 шток толкателя

18 стопорное кольцо








Ход впуска


Поршень насоса приводится в действие пружиной
поршня, топливо засасывается через всасывающую ка-
меру, проходит через всасывающий клапан и заполняет
камеру насоса.










Ход впуска
