Топливная и выпускная система двигателей Scania. Руководство - часть 1



1 585 735



Выпуск 1

ru

Послепродажное
  обслуживание






Топливная система





Техническое описание

















2





3

Топливная система



Оглавление



Конструкция



4

Топливные баки и топливопроводы



6

Топливный клапан



Принцип действия 7
Открытый топливный клапан

7

Закрытый топливный клапан 8

Топливоподкачивающие насосы



Общие сведения  9
Топливоподкачивающий насос
однократного действия 10
Топливоподкачивающий насос
двойного действия 12

Топливный фильтр



14

Топливный насос высокого давления



Обычные рядные насосы 15
Рядные насосы с регулируемой
установкой момента впрыска  16
Принцип действия плунжерной пары
и нагнетательного клапана 17
Регулировка насоса 19
Количество впрыскиваемого топлива 19
Нагнетательные топливопроводы, форсунки 20







4

Топливная система



Конструкция


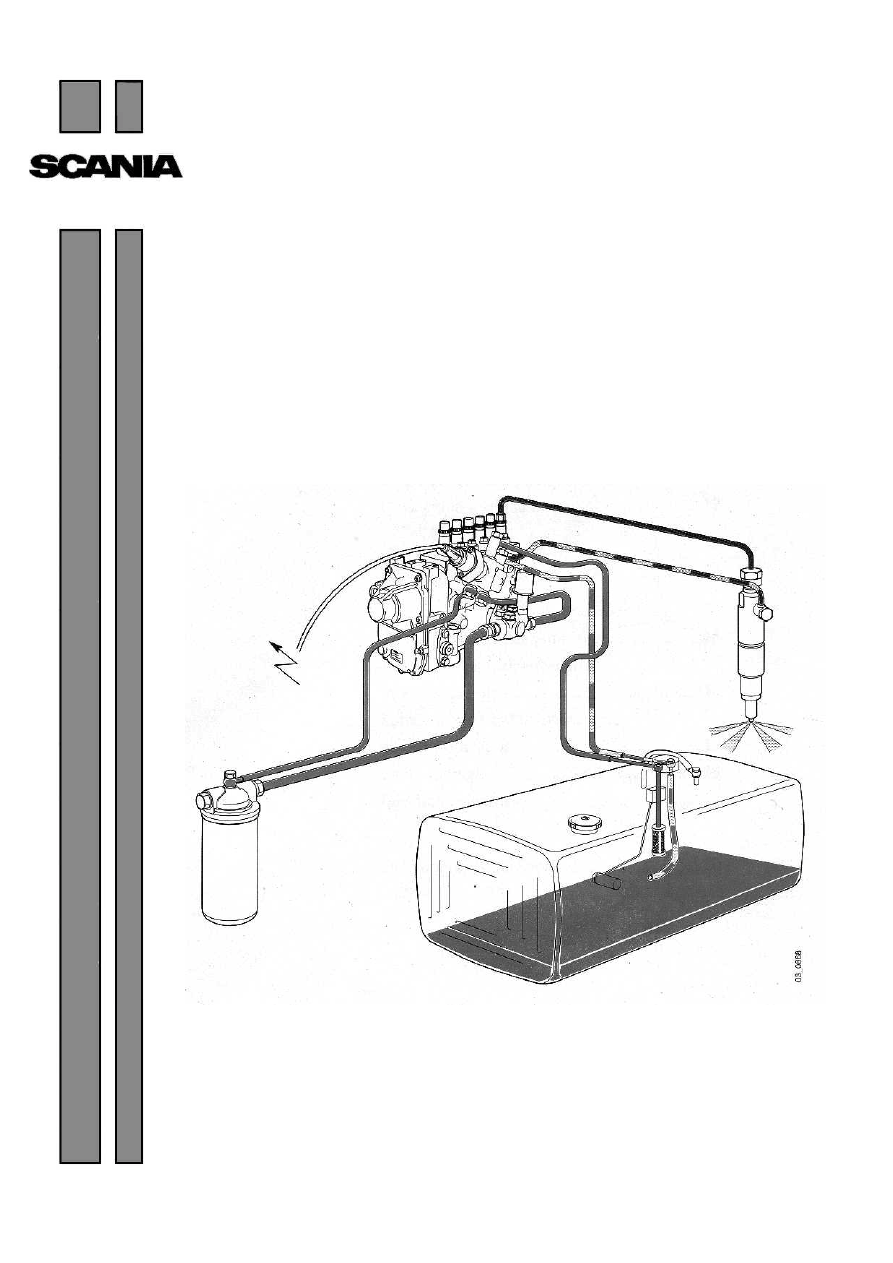

Топливная система состоит из топливного бака с блоком топливного датчика, топливопроводов,
топливоподкачивающего насоса, топливного фильтра, топливного насоса высокого давления с то-
пливным клапаном и перепускным клапаном, а так же из форсунок и обратных топливопроводов.

Подкачивающий насос всасывает топливо через фильтр бака, затем нагнетает его через топливные
фильтры в топливный насос высокого давления.

Топливный насос высокого давления подает топливо с помощью нагнетательных топливопрово-
дов и форсунок в цилиндры двигателя в нужный момент и в количестве, соответствующем нагруз-
ке двигателя.

Избыточное топливо, которое возвращается из перепускного клапана и лишнее топливо, выте-
кающее из форсунок, возвращается в бак через обратные топливопроводы.
