69

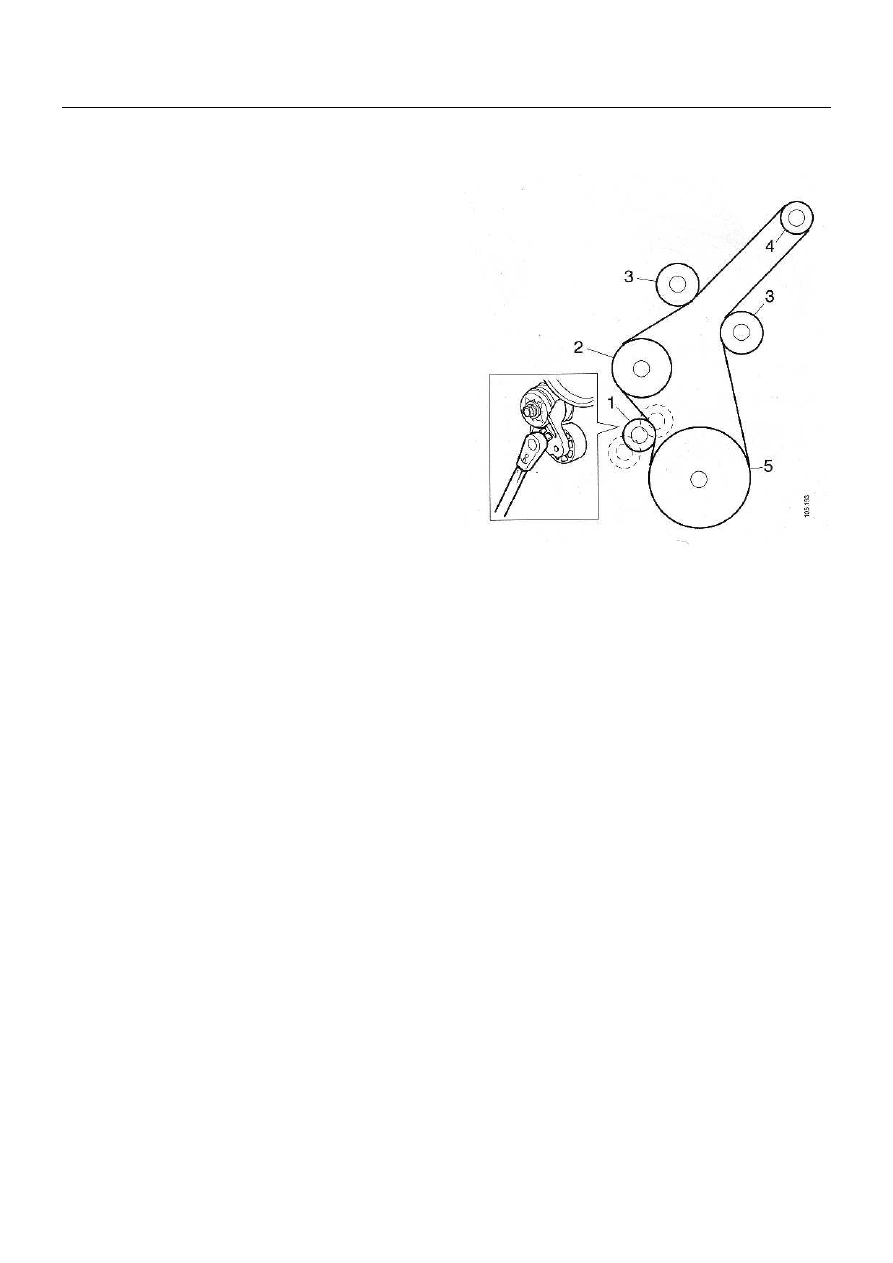

Ременная передача



14 л двигатель без кондиционера и с двумя натяжными шкивами





1. Автоматический  натяжитель ремня.
2. Насос системы охлаждения.
3. Натяжной шкив.
4.  Генератор.
5. Коленчатый вал.




70

Ременная передача

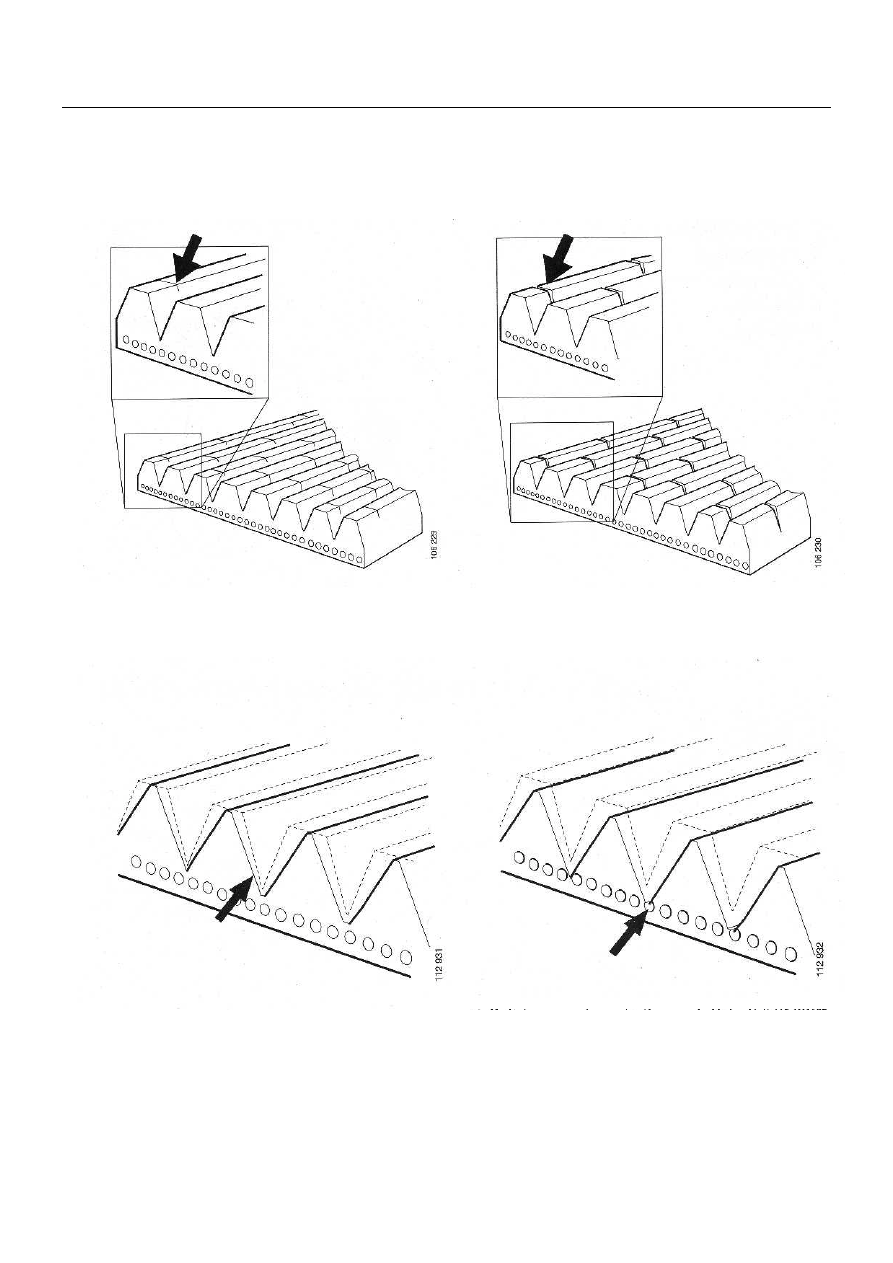

Проверка поликлинового ремня


Проверьте состояние поликлинового ремня (износ, трещины) следующим образом:


















Поликлиновой  ремень  с  трещинами  на  поверх-
ности - может быть отремонтирован.



















Трещины проникли в рёбра поликлинового ремня
-  необходима замена ремня.

Появились признаки износа поликлинового
ремня - может быть отремонтирован.

Ремень  изношен  до  корда  -  необходима  замена
ремня.





1 585 755



02:01-02

 Выпуск 1

ru

Послепродажное
  обслуживание










Система охлаждения




Техническое описание







02:01-02

2

Оглавление

Оглавление


Общие сведения ............................................ 3

Радиатор ............................................ 4

Обходной канал охлаждающей жидкости ............................................ 4

Циркуляция в 12 л двигателях ............................................ 5

Циркуляция в 14 л двигателях ............................................ 6

Расширительный бачок ............................................ 7

Индикатор уровня ............................................ 7

Термостат ............................................ 8

Фильтр охлаждающей жидкости ............................................ 9

Насос системы охлаждения .......................................... 10
