61

Насос системы охлаждения




5.  Напрессуйте  рабочее  колесо  на  вал.  Расстояние  А  между

уплотняемой  поверхностью  корпуса  насоса  и  торцевой
поверхностью  вала рабочего колеса должно быть:



•

- 13,3 – 13,7 мм на 11л., 12л. и 14л. двигателях.

•

- 9,35 – 9,75 мм на 9л. двигателях.



Примечание:  Положение  вала  в  корпусе  насоса  не  должно  ме-
няться,  так  как  это  может  вызвать  изменение положения уплот-
нения.

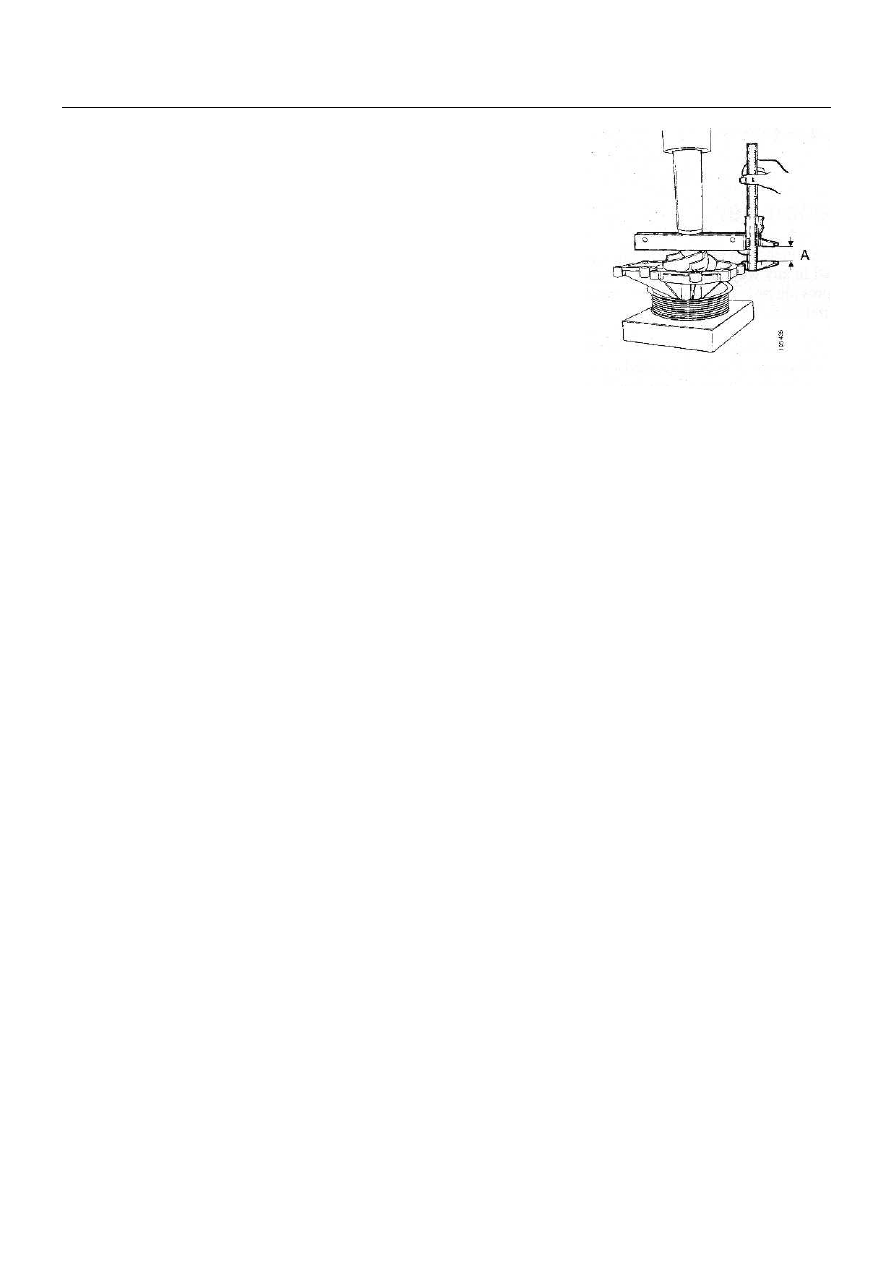

Измерение расстояния А на 9 л,

 11 л и 12 л двигателях.



На 14 л двигателе расстояние А измеряется не так, как
на рисунке. С насосом 14 л двигателя необходимо сде-
лать следующее:


1.  Используйте  цилиндрическую  прокладку  с  пло-

скими  и  параллельными  торцевыми  поверхно-
стями,  диаметр 25 –50 мм и высота 15- 30 мм.



6.  Поставьте  цилиндр  на  торцевую  поверхность

вала.



7.  Измерьте  расстояние  между  верхней  поверхно-

стью  цилиндра  и  уплотняемой  поверхностью
корпуса насоса.



8.  Расстояние  А  должно  равняться  этому измерен-

ному  расстоянию  минус  высота  цилиндра.  Рас-
стояние А должно составлять 13,3 – 13,7 мм.






62

Ременная передача



Ременная передача


Натяжитель ремня


Натяжитель  ремня  не  подлежит  какой-либо  регулировке,
ремонту  или  обновлению.  Если  натяжитель  ремня  не  обес-
печивает  нормальное  натяжение  поликлинового  ремня,  его
надо заменить.
Поликлиновой ремень подлежит снятию до ослабления фик-
сирующего  винта  натяжителя  ремня.  Штифт  (ограничивает
угловое  движение  натяжителя  ремня)  не  способен  выдер-
жать  силу  сжатия  пружины  и  может  сломаться, если не бу-
дет затянут фиксирующий винт натяжителя ремня.



ПРЕДОСТЕРЕЖЕНИЕ!  При  поломке  штифта  выйдет  на-
ружу рычаг натяжителя ремня, что может привести к увечью
персонала, т. к. сила сжатия пружины натяжителя довольно
велика.




63

Ременная передача



Шум в ременной передаче

Проверка


Дайте  поработать  двигателю  с  полной  нагрузкой  на  ремен-
ную  передачу,  т.е.  с  включённым  вентилятором,  генерато-
ром и кондиционером, если он предусмотрен.

В случае наличия шума сделайте следующее:


1.  Ослабьте поликлиновой ремень.



2.  Проверьте его состояние (износ, трещины) в соответ-

ствии с Разделом “Проверка поликлинового ремня”.



3.  Проверьте  шкивы  ременной  передачи  путем  враще-

ния.  Они  должны  свободно  вращаться  –  без  шума  и
заедания.



4.  Проверьте  натяжитель  ремня,  медленно  отжимая  его

от  ремня  до  остановки.  Затем  медленно  верните  на-
тяжитель ремня в начальное положение. Заедание или
дерганье натяжителя ремня  недопустимы.





64

Ременная передача

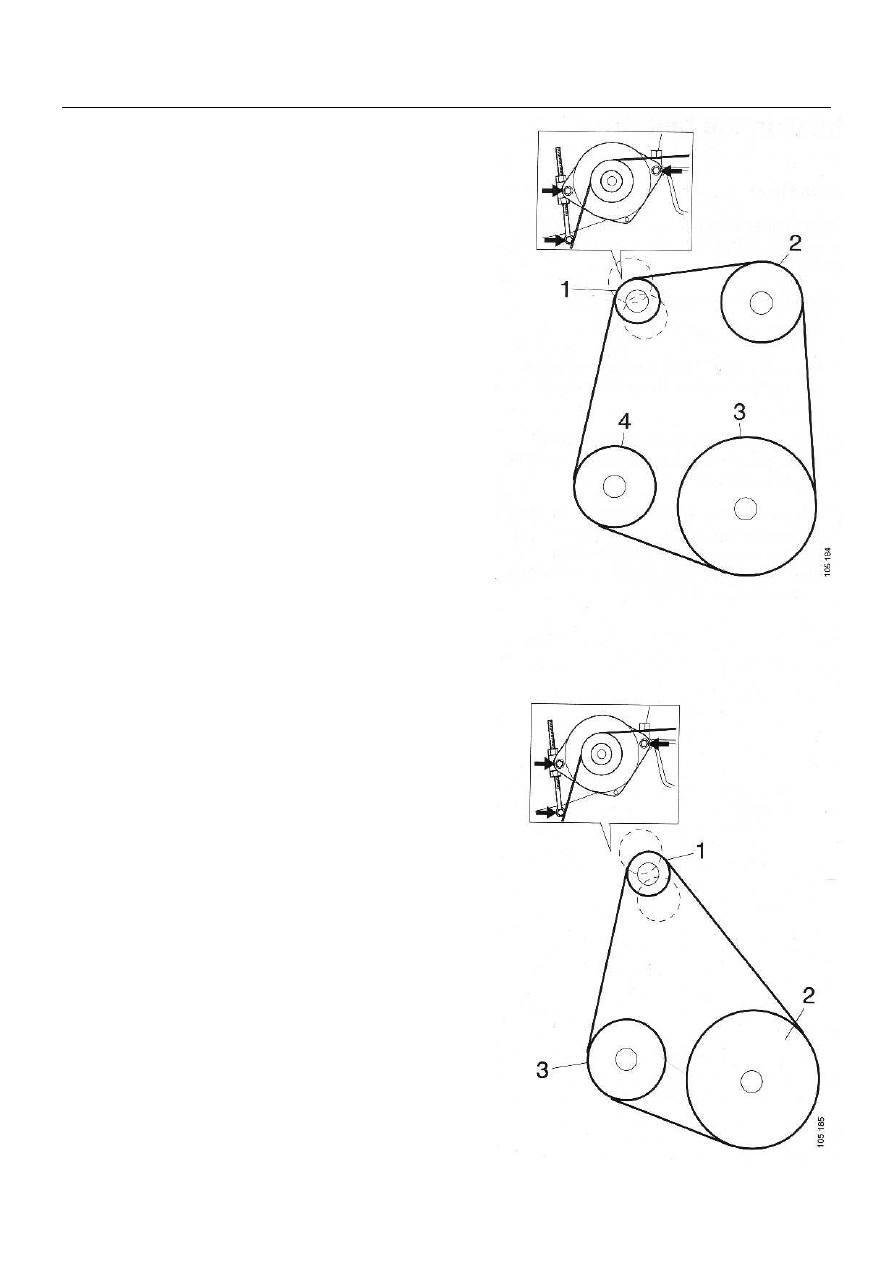

9 л двигатель с кондиционером


Оба  поликлиновых  ремня  подлежат  одновременной
замене.  Для  предварительного  натяга  поликлинового
ремня см. Инструкцию из 3 частей,  Раздел 1, буклет
1-871228.








1. Генератор и натяжитель ремня.
2. Компрессор кондиционера.
3. Коленчатый вал.
4. Насос системы охлаждения.










9 л двигатель без кондиционера


Оба  поликлиновых  ремня  подлежат  одновременной
замене.  Для  предварительного  натяга  поликлинового
ремня см. Инструкцию из 3 частей,  Раздел 1, буклет
1-871228.







1. Генератор и натяжитель ремня.
2. Коленчатый вал.
3. Насос системы охлаждения.
