Система охлаждения грузовиков Scania. Руководство - часть 17



65

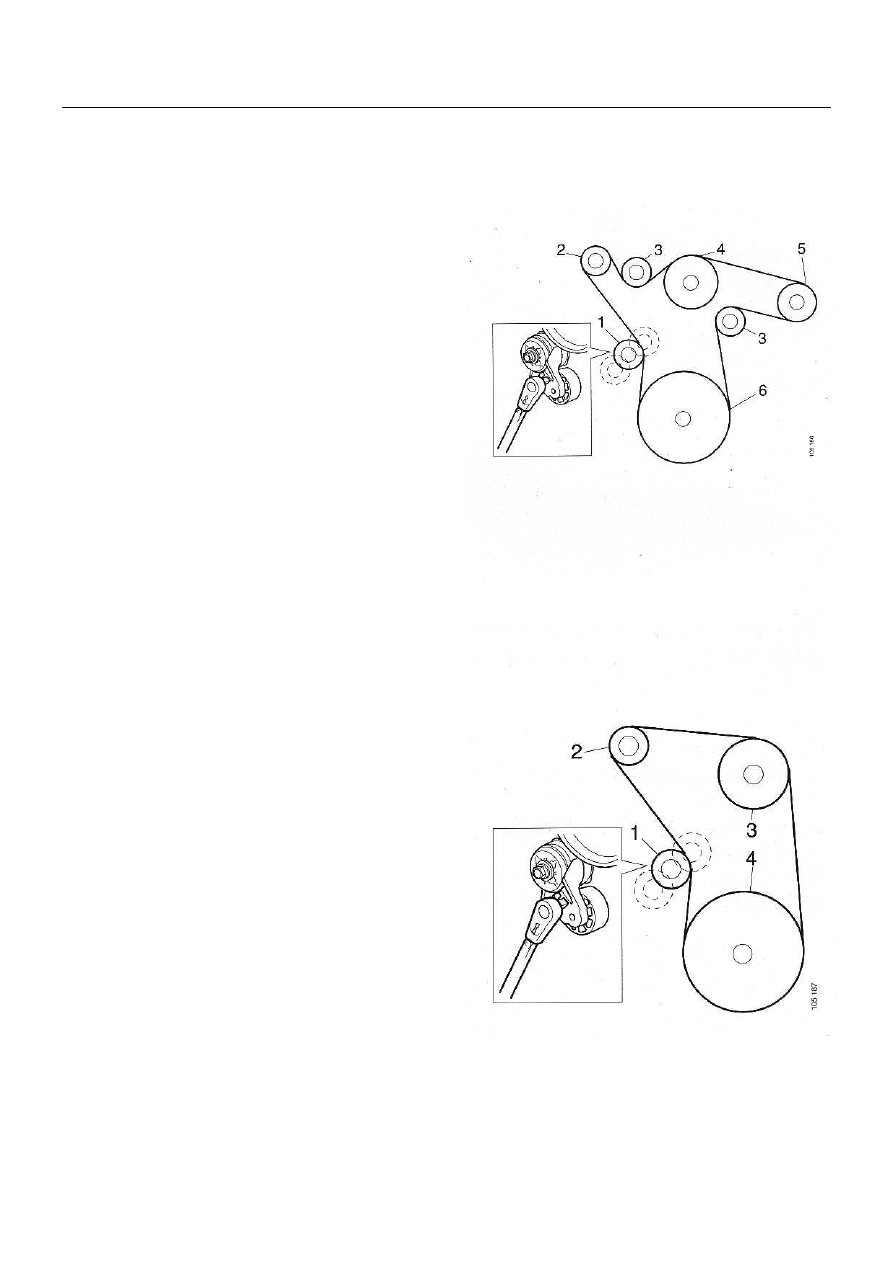

Ременная передача




11 л двигатель (2 клапана на цилиндр) с кондиционером и двумя натяжными
шкивами






1. Автоматический  натяжитель ремня.
2. Генератор.
3. Натяжной  шкив.
4. Насос системы охлаждения.
5. Компрессор кондиционера.
6. Коленчатый вал.











11 л двигатель (2 клапана на цилиндр) без кондиционера и  натяжного шкива








1. Автоматический  натяжитель ремня.
2. Генератор.
3. Насос системы охлаждения
4. Коленчатый вал.





66

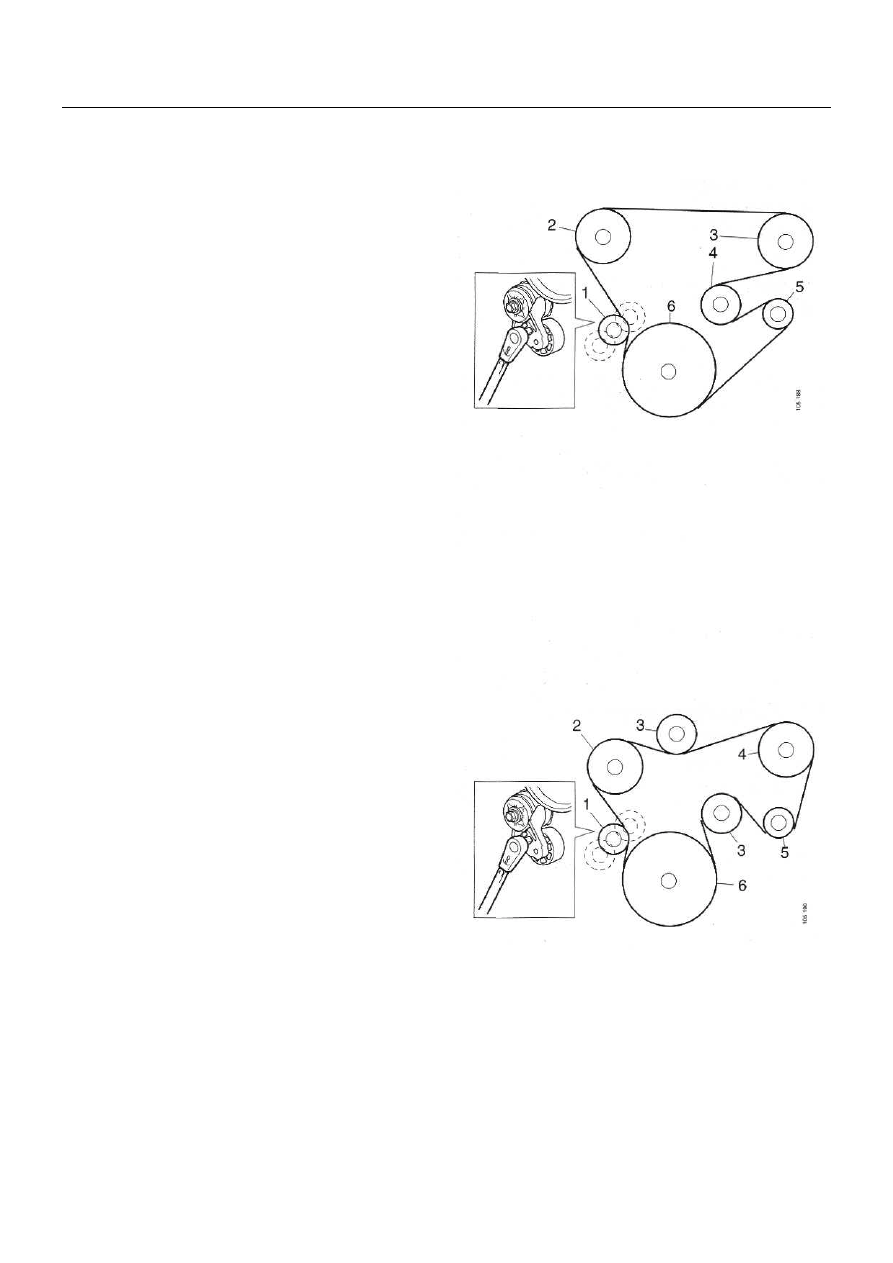

Ременная передача



11  л  двигатель  (4  клапана  на  цилиндр)  и  12  л  двигатель  с  кондиционером
и одним натяжным шкивом





1. Автоматический  натяжитель ремня.

2. Насос системы охлаждения.
3. Компрессор кондиционера.
4. Натяжной шкив.
5. Генератор.
6. Коленчатый вал.














11  л  двигатель  (4  клапана  на  цилиндр)  и  12  л  двигатель  с  кондиционером
и двумя натяжными шкивами





1. Автоматический  натяжитель ремня.
2. Насос системы охлаждения.
3. Натяжной шкив.
4. Компрессор кондиционера.
5.  Генератор.
6. Коленчатый вал.








67

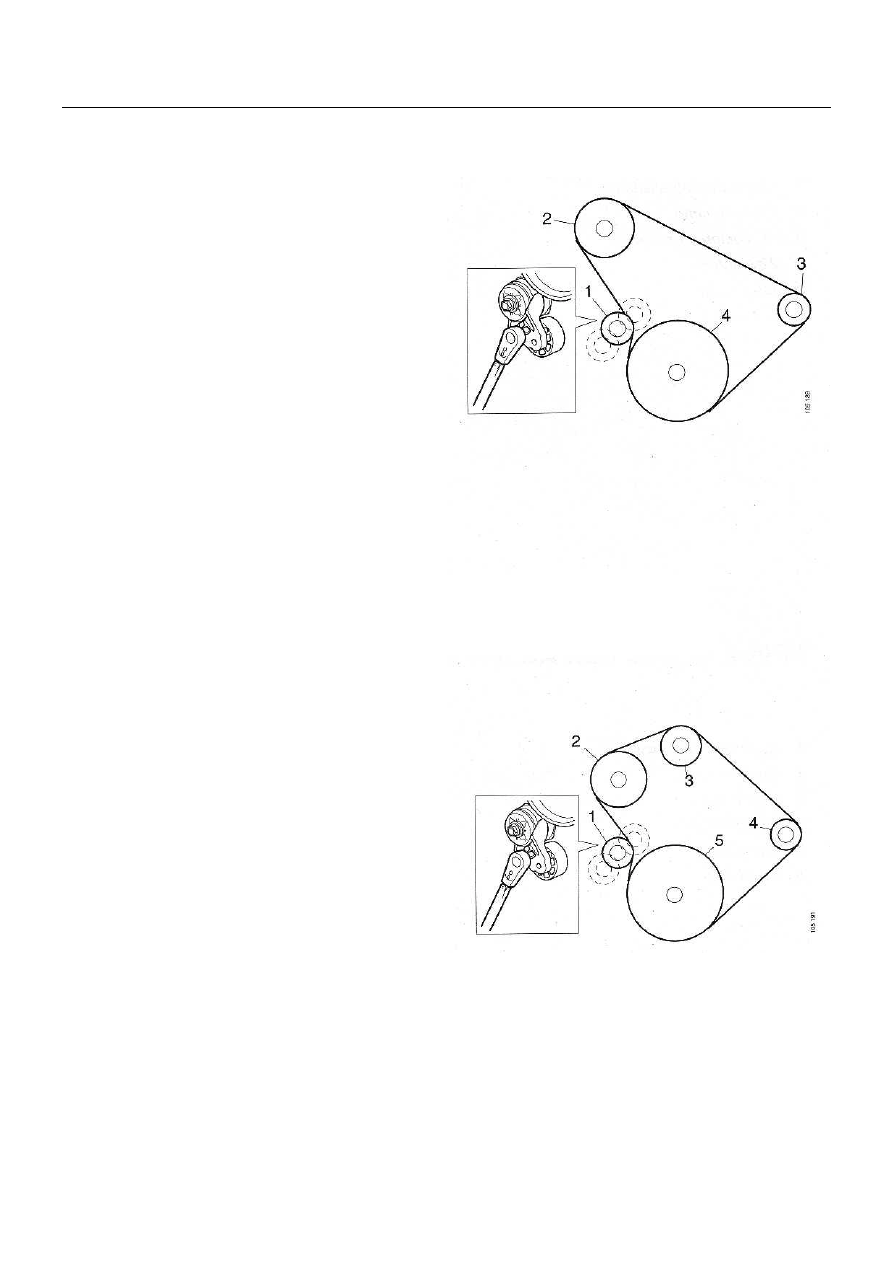

Ременная передача



11  л  двигатель  (4  клапана  на  цилиндр)  и  12  л  двигатель  без  кондиционера
и натяжного шкива





1. Автоматический  натяжитель ремня.

2. Насос системы охлаждения.
3. Генератор.
4.  Коленчатый вал.















11 л двигатель (4 клапана на цилиндр) и 12 л двигатель без кондиционера
и  с одним натяжным шкивом











1. Автоматический  натяжитель ремня.

2. Насос системы охлаждения.
3. Натяжной шкив.
4. Генератор.
5. Коленчатый вал.









68

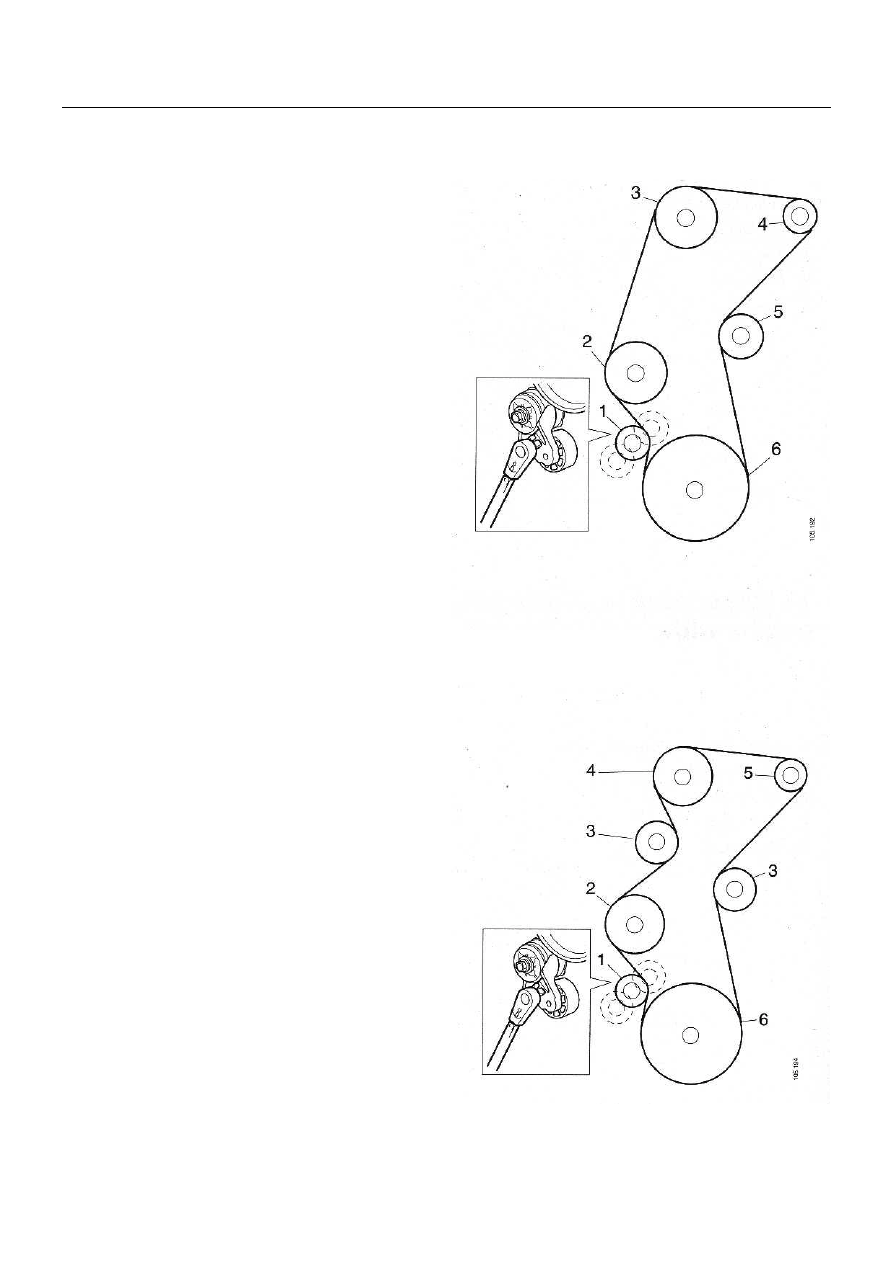

Ременная передача



14 л двигатель с кондиционером и одним натяжным шкивом










1. Автоматический  натяжитель ремня.
2. Насос системы охлаждения.
3. Компрессор кондиционера.
4. Генератор.
5. Натяжной шкив.
6. Коленчатый вал.









14 л двигатель с кондиционером и двумя натяжными шкивами







1. Автоматический  натяжитель ремня.
2. Насос системы охлаждения.
3. Натяжной шкив.
4. Компрессор кондиционера.
5. Генератор.
6. Коленчатый вал.
