Renault LOGAN SANDERO (2019 год). Руководство - часть 29

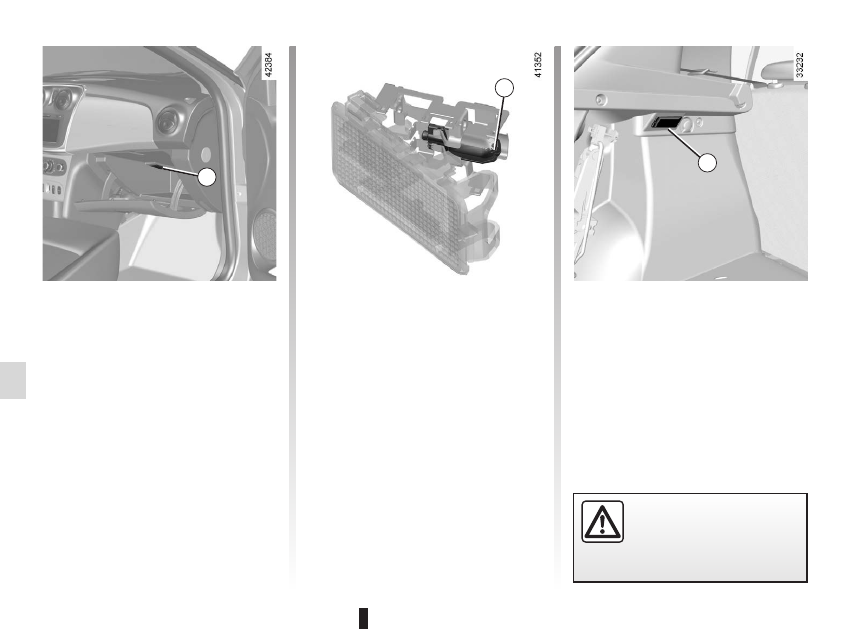

4

3

RUS_NU_1232-6_X52Ph2_5

5.26

Достаньте лампу

3.

Тип лампы: W5W.

Пятидверная модификация

кузова

Освещение багажного отделения
Отсоедините фонарь

4, нажав на выступ

отверткой  с  плоским  лезвием  или  похо-

жим инструментом.
Отсоедините плафон.
Достаньте лампу

3.

Освещение вещевого ящика

Отсоедините фонарь

2, нажав на фикса-

тор отверткой с плоским лезвием и сдви-

нув фонарь внутрь.
Отсоедините плафон.

ОСВещеНие САЛОНА: замена ламп

(2/3)

Лампы  находятся  под  внут-

ренним  давлением  и  могут

быть повреждены при неосто-

рожном обращении.
Опасность травм.

4

3

8

7

5

6

RUS_NU_1232-6_X52Ph2_5

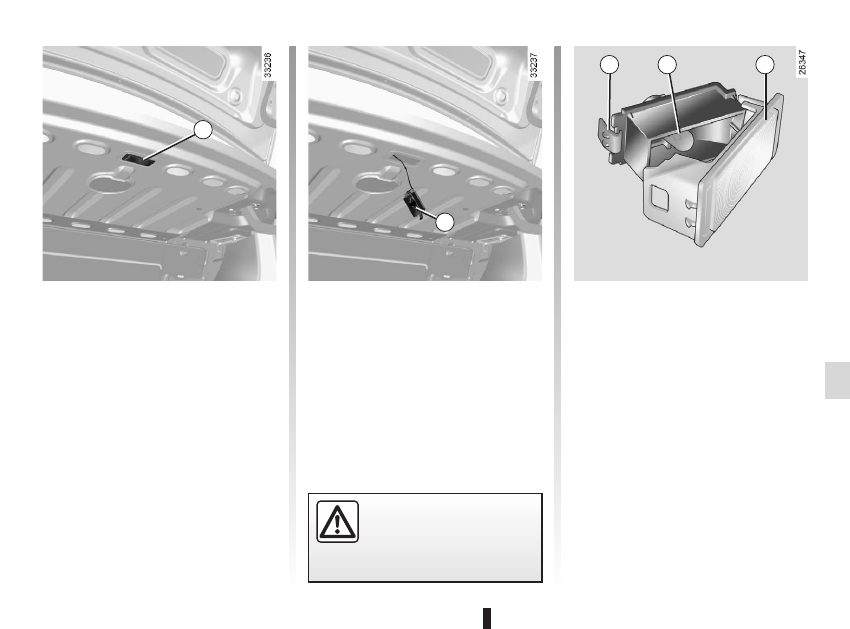

5.27

Нажмите  на  фиксатор

7,  чтобы  отсоеди-

нить рассеиватель

9 и получить доступ к

лампе

 8.

Тип лампы: W5W.

Отсоедините плафон

6.

Четырехдверная модификация

кузова

Освещение багажного отделения
Отсоедините фонарь

5, нажав на фикса-

тор отверткой с плоским лезвием и сдви-

нув фонарь внутрь багажного отделения.

ОСВещеНие САЛОНА: замена ламп

(3/3)

Лампы  находятся  под  внут-

ренним  давлением  и  могут

быть повреждены при неосто-

рожном обращении.
Опасность травм.

1

2

RUS_NU_1232-6_X52Ph2_5

5.28

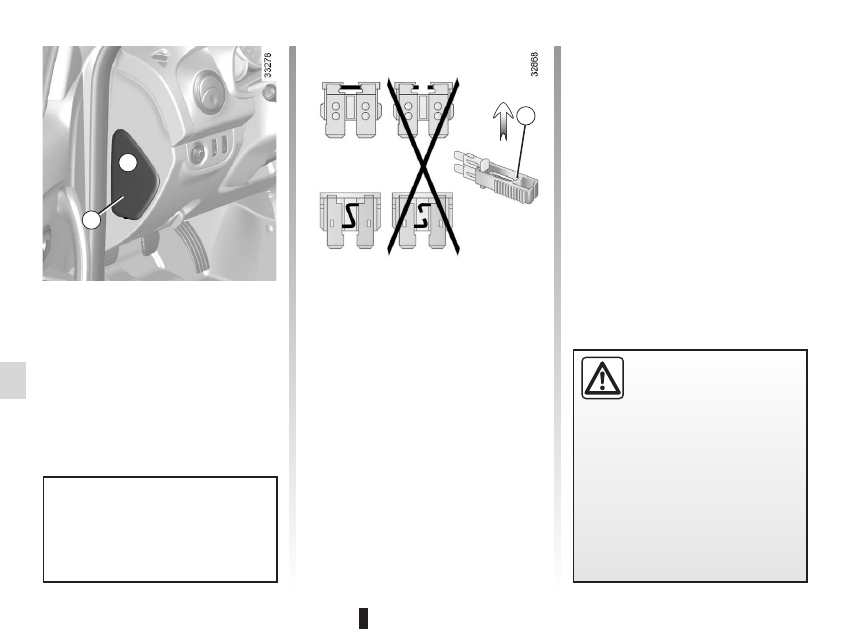

ПРеДОхРАНиТеЛи

(1/5)

Предохранители в салоне A
При  неисправности  одного  из  электро-

приборов  прежде  всего  проверьте  соот-

ветствующие предохранители.
Отсоедините  крышку

A,  используя

выемку

1.

Зажим 2
Извлеките предохранитель с помощью за-

жима

2, расположенного на тыльной сто-

роне крышки

A.

Чтобы  извлечь  предохранитель  из  зажи-

ма, сдвиньте его в сторону (как показано

на рисунке).
Свободные  гнезда  для  предохранителей

использовать не рекомендуется.

В  соответствии  с  законодательством

и  из  предосторожности  приобретите  в

официальном  дилерском  центре  ком-

пании-производителя  запасной  набор

с комп лектом ламп и предохранителей.

Проверьте  соответствующий

предохранитель  и  в  случае

необходимости

замените его

обязательно новым предо-

хранителем, имеющим тот же номи-

нал.
Предохранитель  с  большим  значени-

ем номинального тока может вызвать

перегрев  электрической  цепи  (риск

возникновения пожара) в случае чрез-

мерного  потребления  оборудованием

электрической энергии.

1

2

RUS_NU_1232-6_X52Ph2_5

5.29

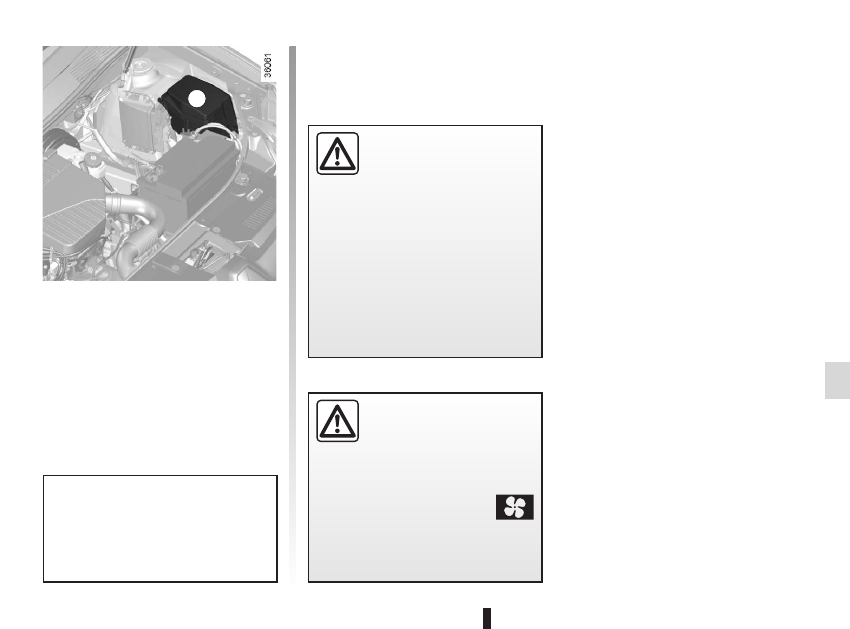

Плавкие предохранители в моторном

отсеке B
Некоторые  электрические  цепи  защище-

ны  предохранителями,  находящимися  в

моторном отсеке в блоке

B.

Тем  не  менее,  ввиду  затрудненного  до-

ступа

рекомендуем  Вам  обращаться

для  замены  этих  предохранителей  на

сервисную станцию официального ди-

лера компании-производителя.

ПРеДОхРАНиТеЛи

(2/5)

В  соответствии  с  законодательством

и  из  предосторожности  приобретите  в

официальном  дилерском  центре  ком-

пании-производителя  запасной  набор

с комплектом ламп и предохранителей.

Проверьте  соответствующий

предохранитель  и  в  случае

не обходимости

замените его

обязательно новым предо-

хранителем, имеющим тот же номи-

нал.
Предохранитель  с  большим  значени-

ем номинального тока может вызвать

перегрев  электрической  цепи  (риск

возникновения пожара) в случае чрез-

мерного  потребления  оборудованием

электрической энергии.

При  работах  в  непосред-

ственной  близости  от  двига-

теля  обратите  внимание  на

то,  что  он  может  оказаться

горячим.  А  также  помните,  что  вен-

тилятор  системы  охлаждения  может

включиться в любой момент. Об этом
напоминает сигнальная лампа



в моторном отсеке.
Опасность травм.

B

C

D

E

F

G

H

I

J

1

2

3

4

5

6

7

37

38

39

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35
36

RUS_NU_1232-6_X52Ph2_5

5.30

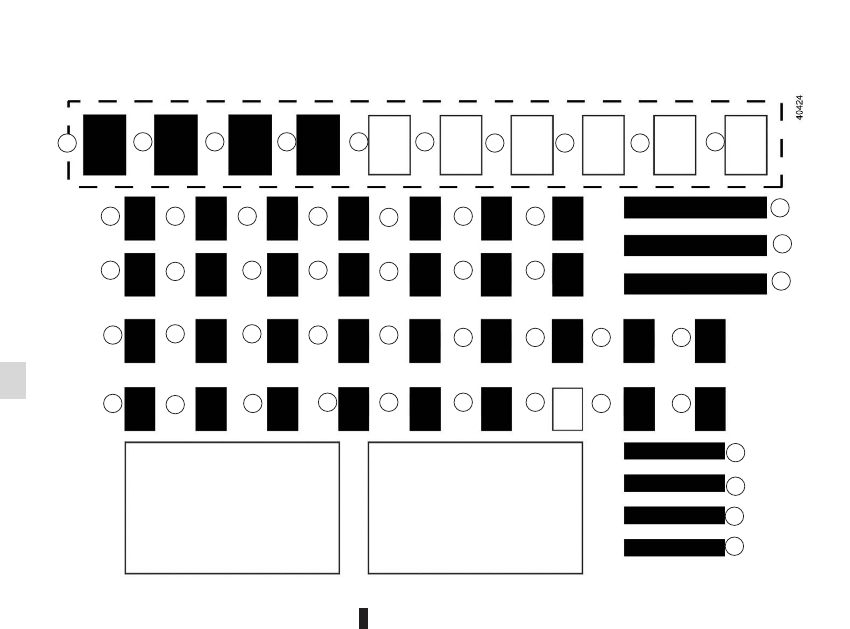

Назначение плавких предохранителей в салоне

(наличие предохранителей ЗАВиСиТ ОТ СТеПеНи ЭЛеКТРООСНАщеННОСТи АВТОмОБиЛЯ)

ПРеДОхРАНиТеЛи

(3/5)

B

C

D

E

F

G

H

I

J

1

2

3

4

5

6

7

37

38

39

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35
36

5.31

Номер

Назначение

А

Цепь ГБО или цепь ГБО и

системы подачи бензина

B

Импульсный

стеклоподъемник водителя

C

Разъем для подключения

электроаксессуаров сзади

D

Запуск, дистанционный

запуск двигателя

E–J

Свободные места

1

Электрический

стеклоподъемник

передней двери

2

Левая фара дальнего света

3

Правая фара

дальнего света

4

Левая фара ближнего света

5

Правая фара

ближнего света

Номер

Назначение

6

Габаритные фонари слева,

задние габаритные огни

7

Габаритные фонари справа,

передние габаритные огни

8

Электрический

стеклоподъемник

задней двери

9

Задний противотуманный

фонарь

10

Звуковой сигнал

11

Автоматическая блокировка

дверей

12

Системы ABS-ESC,

выключатель стоп-сигнала

Номер

Назначение

13

Плафон в салоне,

кондиционер, освещение

багажного отделения

14

Регулятор/ограничитель

скорости, электрообогрев

ветрового стекла, система

контроля дистанции при

парковке, обогрев заднего

стекла, предупреждение

о непристегнутом ремне

безопасности

15

Задний ход,

стеклоочиститель

16

Электрообогрев сиденья,

мультимедийная система,

ЭБУ

17

Дневной ходовой свет

18

Стоп-сигнал

ПРеДОхРАНиТеЛи

(4/5)

2

1

1

2

RUS_NU_1232-6_X52Ph2_5

5.32

ПРеДОхРАНиТеЛи

(5/5)

Номер

Назначение

19

Система впрыска, щиток

приборов, секвентальная

коробка передач

20

Подушка безопасности

21

Автоматическая коробка

передач

22

Усилитель рулевого

управления

23 и 28

Место резервного

предохранителя для

дополнительного

оборудования

24

Освещение вещевого

отделения, дверь, багажное

отделение, кондиционер,

плафон

25

ЭБУ (вызов экстренной

помощи)

26

Электронный

коммутационный блок

салона (указатели

поворота)

27 и 29

Подрулевые переключатели

30

Свободное место

Номер

Назначение

31

Щиток приборов

32

Аудиосистема, задний

разъем для подключения

электроаксессуаров

33

Прикуриватель

34

Диагностический разъем и

разъем для аудиосистемы

35

Зеркало заднего вида

с подогревом

36

Наружные зеркала заднего

вида с электроприводом

37

Замок зажигания

38

Стеклоочиститель

39

Вентиляция салона

автомобиля

2

1

1

2

RUS_NU_1232-6_X52Ph2_5

5.33

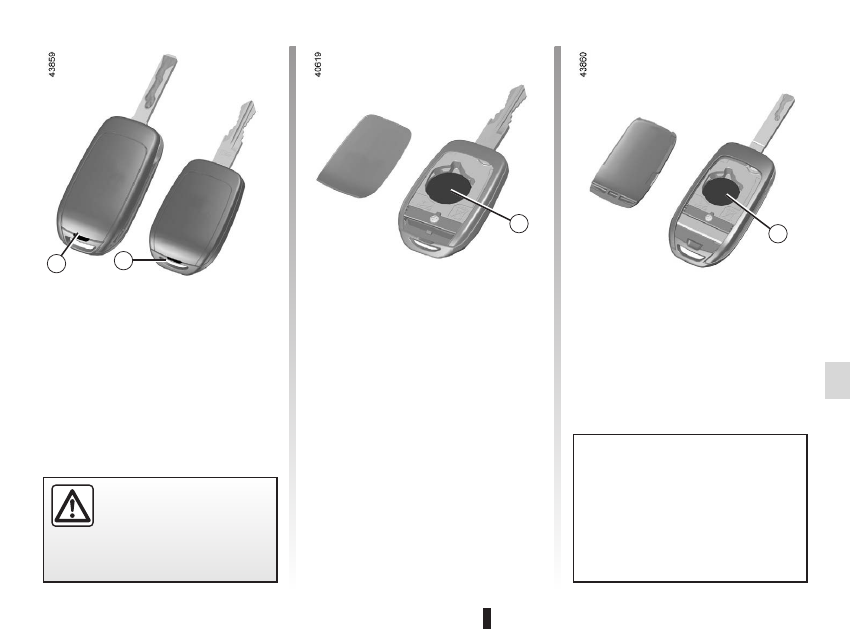

Замена элемента питания

Откройте  крышку,  вставив  в  прорезь

1

лезвие  отвертки  или  аналогичного  под-

ходящего  инструмента,  и  замените  эле-

мент  питания

2  на  такой  же,  соблюдая

указанную  на  обратной  стороне  крышки

полярность.

РАДиОЧАСТОТНЫЙ ПУЛЬТ ДиСТАНЦиОННОГО УПРАВЛеНиЯ: элемент питания

(1/2)

Примечание:  при  замене  элемента  пи-

тания  не  касайтесь  электронной  схемы

в крышке ключа.
При  установке  крышки  на  место  убеди-

тесь в надежности ее фиксации.

Вы можете приобрести элементы пи-

тания в дилерском центре компании-

производителя. Срок службы элемен-

тов питания – около двух лет.
Следите  за  тем,  чтобы  на  элементе

питания  не  было  пятен,  это  может

привести  к  плохому  электрическому

контакту.

Для  замены  следует  исполь-

зовать  элемент  питания  того

же  либо  аналогичного  типа

(подробные  сведения  можно

получить у официального дилера).
