Renault LOGAN SANDERO (2019 год). Руководство - часть 28







3

3

7

8

9

10

1

2

RUS_NU_1232-6_X52Ph2_5

5.18

Отсоедините патрон с помощью фиксато-

ров

3.

Четырехдверная модификация

кузова (продолжение)

Габаритные огни/стоп-сигналы,

указатели поворотов, задние

противотуманные фары

(в  зависимости  от  комплектации  автомо-

биля)

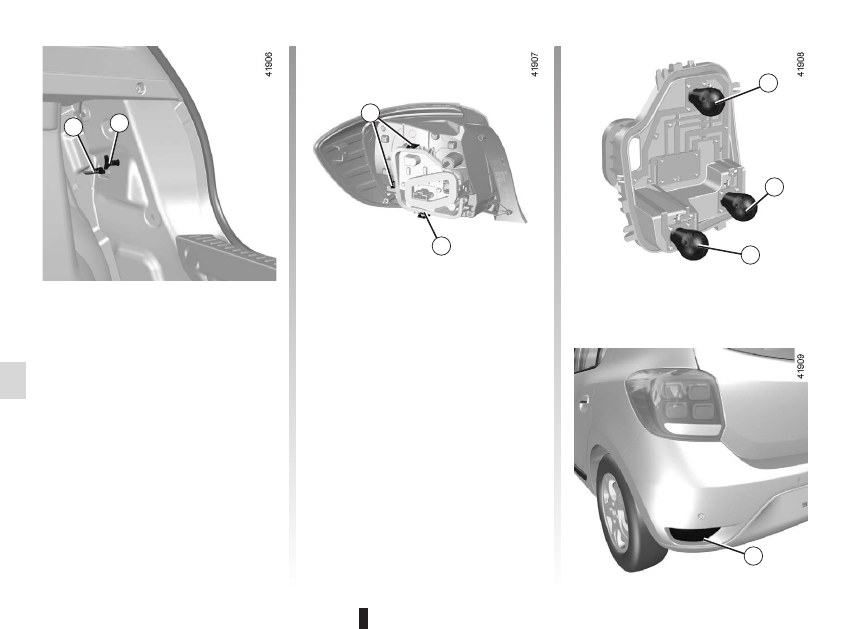

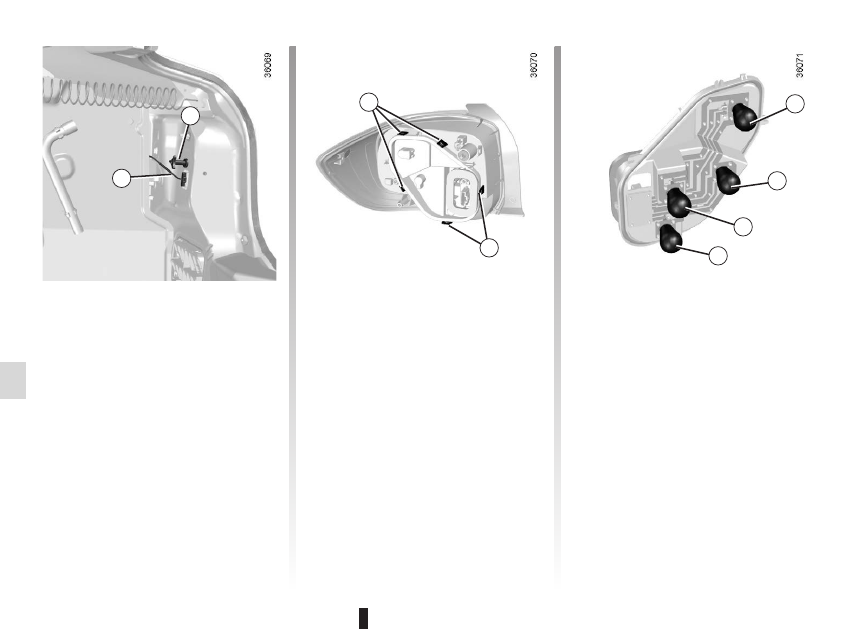

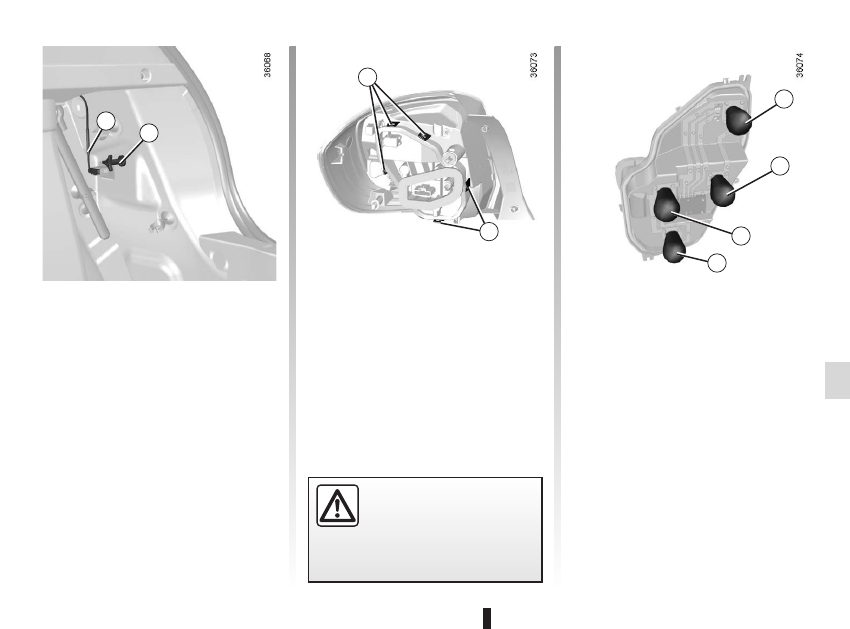

Перед снятием отметьте положение про-

водов

1 для обеспечения их правильного

размещения в последствии.
Выверните винт

2 и снаружи снимите блок

задних фонарей.

ЗАДНие ФОНАРи и ГАБАРиТНЫе ОГНи: замена ламп

 (2/8)

7  Габаритные огни и стоп-сигналы
  Тип лампы 7: P21/5W.
8  Указатели поворотов
  Тип лампы 8: PY21W.
9  Фонарь заднего хода
  Тип лампы 9: P21W.
10  Противотуманный фонарь
  Тип лампы 10: P21W.







3

3

7

8

9

10

1

2

13

11

RUS_NU_1232-6_X52Ph2_5

5.19

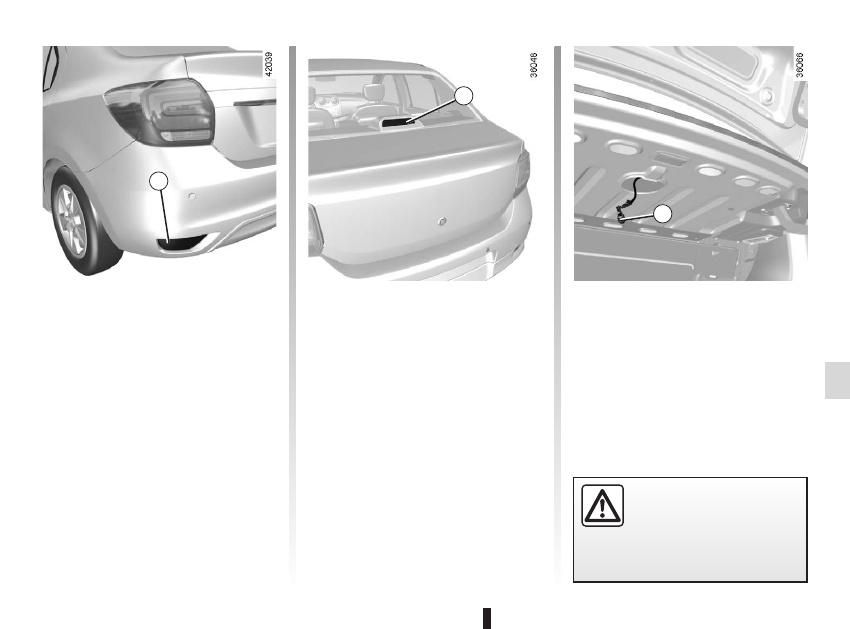

Поверните патрон

13 на четверть оборо-

та, отсоедините его и извлеките лампу.
Тип лампы: P21W.

Установка
Для установки действуйте в обратном по-

рядке, стараясь не повредить жгут прово-

дов.

Третий фонарь

стоп-сигнала 12

Доступ  к  третьему  фонарю  стоп-сигнала

12 возможен через багажное отделение.

Задние противотуманные

фонари 11

Поскольку требуется снятие заднего бам-

пера, обратитесь  официальному дилеру.
Тип лампы 11: P21W.

ЗАДНие ФОНАРи и ГАБАРиТНЫе ОГНи: замена ламп

 (3/8)

Лампы  находятся  под  внут-

ренним  давлением  и  могут

быть повреждены при неосто-

рожном обращении.
Опасность травм.

15

16

16

20

17

18

19

RUS_NU_1232-6_X52Ph2_5

5.20

17  Габаритные огни и стоп-сигналы
  Тип лампы 17: P21/5W.
18  Указатели поворотов
  Тип лампы 18: PY21W.
19  Фонарь заднего хода
  Тип лампы 19: P21W.
20  Задние противотуманные фонари
  Поскольку  требуется  снятие  заднего

бампера, обратитесь к официальному

дилеру.



  Тип лампы 20: P21W.

Пятидверная модификация

кузова

Габаритные огни, стоп-сигналы

и указатели поворота

(в  зависимости  от  комплектации  автомо-

биля)
Перед снятием отметьте положение про-

водов

14 для обеспечения их правильного

последующего подсоединения.
Выкрутите  винт

15  и  снаружи  снимите

блок задних фонарей.
Отсоедините патрон с помощью фиксато-

ров

16.

ЗАДНие ФОНАРи и ГАБАРиТНЫе ОГНи: замена ламп

 (4/8)

15

16

16

20

17

18

19

22

23

23

24

25

26

27

RUS_NU_1232-6_X52Ph2_5

5.21

Отсоедините патрон с помощью фиксато-

ров

23.

Пятидверная модификация

кузова (продолжение)

Габаритные огни/стоп-сигналы,

указатели поворотов, задние

противотуманные фары

(в  зависимости  от  комплектации  автомо-

биля)
Перед снятием отметьте положение про-

водов

 21 для обеспечения их правильного

последующего подсоединения.
Выкрутите  винт

22  и  снаружи  снимите

блок задних фонарей.

ЗАДНие ФОНАРи и ГАБАРиТНЫе ОГНи: замена ламп

 (5/8)

Лампы  находятся  под  внут-

ренним  давлением  и  могут

быть повреждены при неосто-

рожном обращении.
Опасность травм.

24  Габаритные огни и стоп-сигналы
  Тип лампы 24: P21/5W.
25  Указатели поворотов
  Тип лампы 25: PY21W.
26  Фонарь заднего хода
  Тип лампы 26: P21W.
27  Противотуманный фонарь
  Тип лампы 27: P21W.







28

29

30

31

32

32

33

34

35

36

RUS_NU_1232-6_X52Ph2_5

5.22

модификация с кузовом

«универсал»

Габаритные огни/стоп-сигналы,

указатели поворотов, задние

противотуманные фары

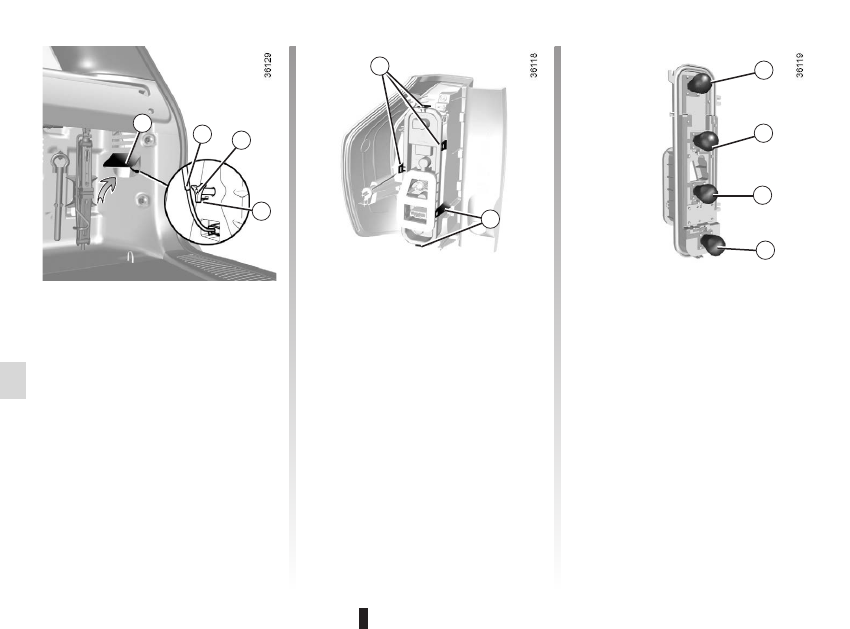

Поднимите коврик

28. Перед снятием от-

метьте положение проводов

29 для обес-

печения  их  правильного  последующего

подсоединения.
Выкрутите винт

30, нажмите на фиксатор

31  и  снимите  блок  задних  фонарей  сна-

ружи.

Отсоедините патрон с помощью фиксато-

ров

32.

ЗАДНие ФОНАРи и ГАБАРиТНЫе ОГНи: замена ламп

 (6/8)

33  Габаритные огни и стоп-сигналы
  Тип лампы 33: P21/5W.
34  Указатели поворотов
  Тип лампы 34: PY21W.
35  Фонарь заднего хода
  Тип лампы 35: P21W.
36  Противотуманный фонарь
  Тип лампы 36: P21W.







28

29

30

31

32

32

33

34

35

36

38

39

40

41

RUS_NU_1232-6_X52Ph2_5

5.23

Четырехдверные

и пятидверные модели

Фонари освещения номерного

знака 40
Отсоедините фонарь

40, нажав на фикса-

тор

41 с помощью плоской отвертки  или

подобного инструмента.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы: W5W.

Поверните  патрон

39  на  четверть  обо-

рота, отсоедините его и извлеките лампу.
Тип лампы: P21W.

Пятидверная модификация

кузова и кузов «универсал»

(продолжение)

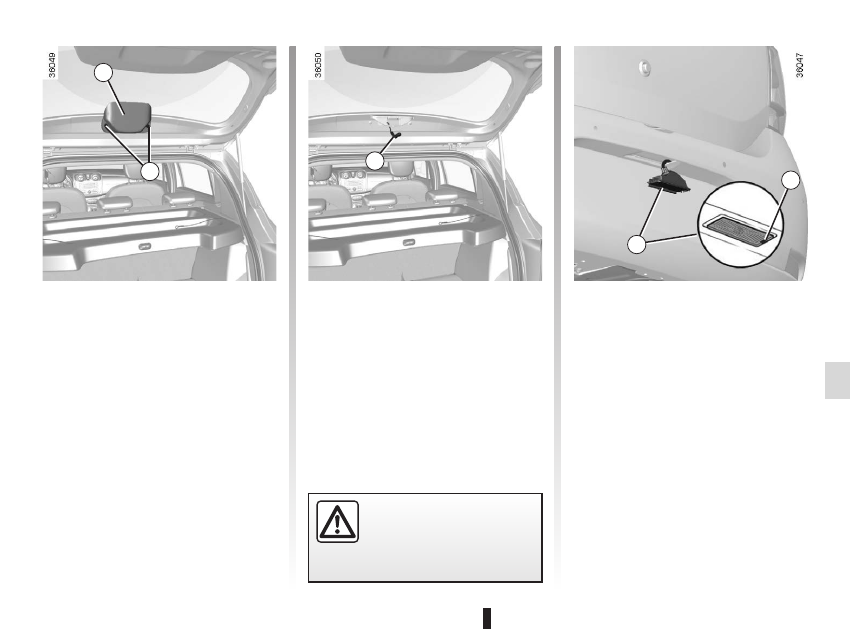

Третий фонарь стоп-сигнала 37
Доступ  к  третьему  фонарю  стоп-сигнала

37 возможен через багажное отделение.
Осторожно отсоедините патрон, нажав на

фиксаторы

38.

ЗАДНие ФОНАРи и ГАБАРиТНЫе ОГНи: замена ламп

 (7/8)

Лампы  находятся  под  внут-

ренним  давлением  и  могут

быть повреждены при неосто-

рожном обращении.
Опасность травм.

44

43

45

A

A

RUS_NU_1232-6_X52Ph2_5

5.24

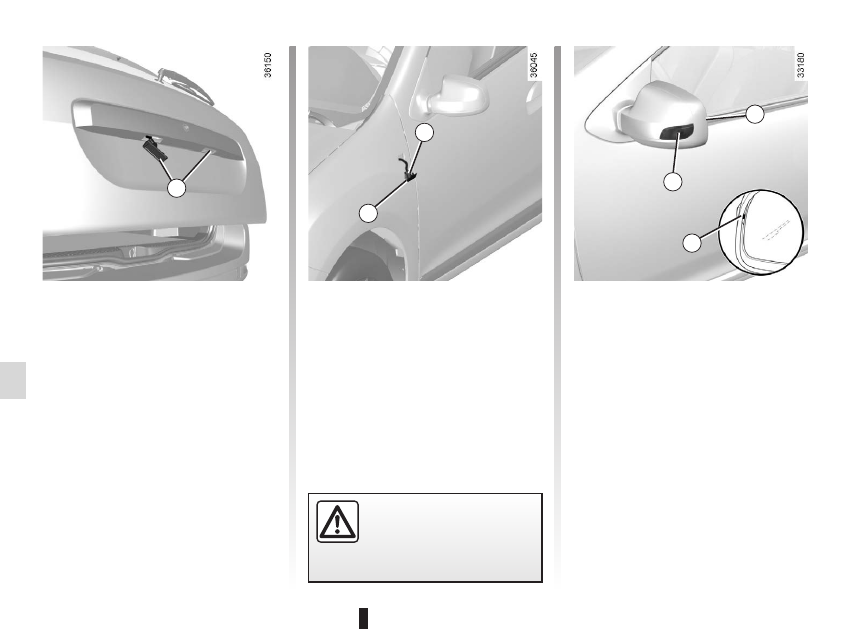

Боковые повторители  указателей

поворота 45
Отсоедините  повторитель

45  с  помощью

плоской отвертки: для этого расположите

ее в

A, чтобы сдвинуть его в сторону пе-

редней части автомобиля.
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

Боковые повторители  указателей

поворота 43
Отсоедините  световой  прибор

43    с  по-

мощью  отвертки  с  плоским  лезвием  или

подобного инструмента.
Повернув патрон

44 на четверть оборота,

извлеките лампу.
Тип лампы: W5W.

модификация с кузовом

«универсал»

Снимите  фонарь

42,  нажав  на  фиксатор

с помощью плоской отвертки или подоб-

ного инструмента.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы : W5W.

ЗАДНие ФОНАРи и ГАБАРиТНЫе ОГНи: замена ламп

 (8/8)

Лампы  находятся  под  внут-

ренним  давлением  и  могут

быть повреждены при неосто-

рожном обращении.
Опасность травм.



1

1

44

43

45

A

A

RUS_NU_1232-6_X52Ph2_5

5.25

модификация с кузовом

«универсал»

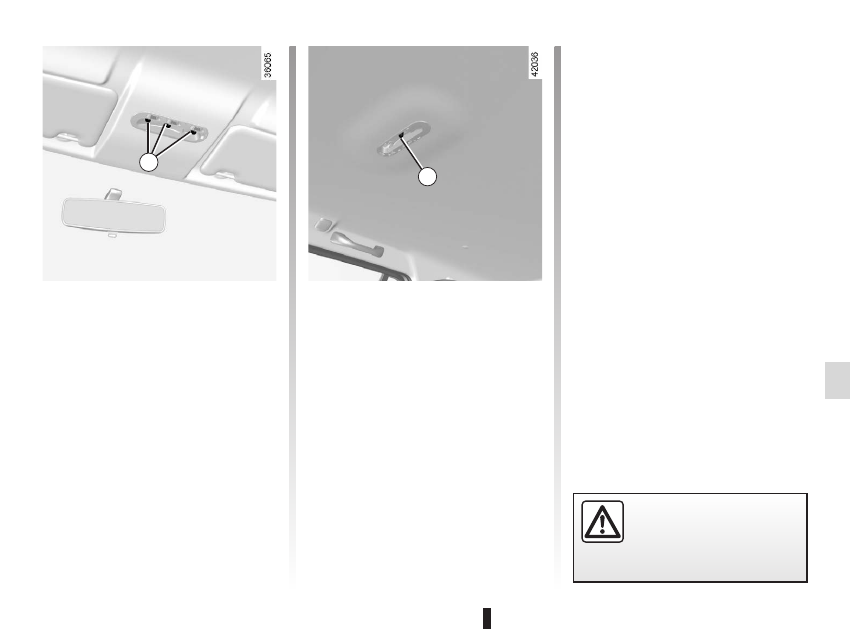

Задний плафон
С помощью инструмента типа плоской от-

вертки отсоедините рассеиватель.
Извлеките перегоревшую лампу.
Тип лампы 1: W5W.

Четырехдверные

и пятидверные модели

Плафон
С помощью инструмента типа плоской от-

вертки отсоедините рассеиватель.
Извлеките перегоревшую лампу.
Тип лампы 1: W5W.

ОСВещеНие САЛОНА: замена ламп

(1/3)

Лампы  находятся  под  внут-

ренним  давлением  и  могут

быть повреждены при неосто-

рожном обращении.
Опасность травм.
