SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Diagnóstico - Ayuda

35B

35B-23

N˚ VDIAG: 04

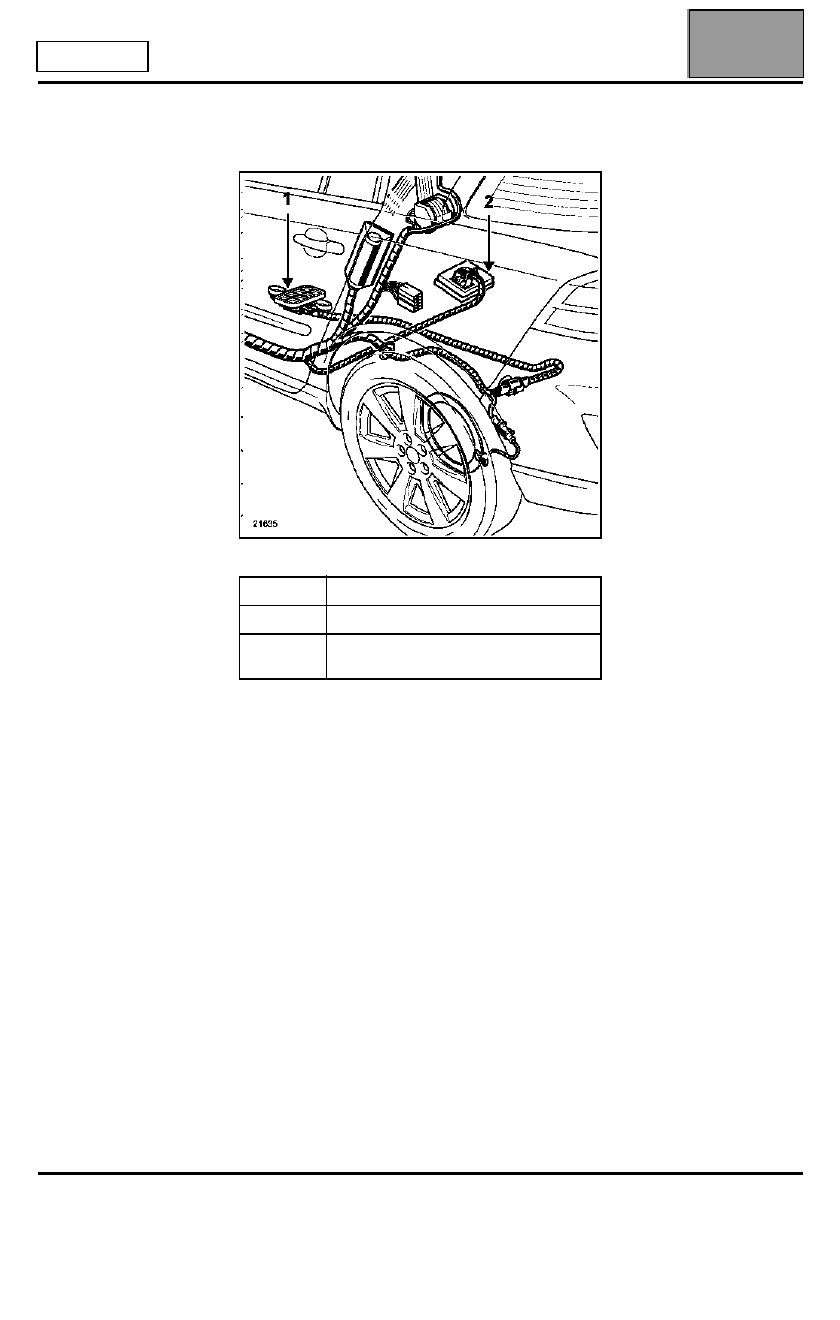

N˚

Designación

1

Receptor SSPP

2

Calculador SSPP (bajo el asiento
trasero)

SSPP.X73.V04 V1.0

SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Diagnóstico - Efectos cliente

35B

35B-24

N˚ VDIAG: 04

Diagnóstico - Efectos cliente

CONSIGNAS

Consultar los efectos cliente tras haber realizado un control completo con el útil de
diagnóstico.

NO HAY COMUNICACIÓN CON EL CALCULADOR

ALP 1

PROBLEMA PANTALLA DE CONTROL DEL SISTEMA

ALP 2

SSPP.X73.V04 V1.0

SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Diagnóstico - Árbol de localización de averías

35B

N˚ VDIAG: 04

Diagnóstico - Árbol de localización de averías

ALP 1

No hay comunicación con el calculador

CONSIGNA

Nada que señalar.

Verificar la tensión de la batería del vehículo.

Probar el útil de diagnóstico en otro vehículo.

Verificar:
– la unión entre el útil de diagnóstico y la toma de diagnóstico (buen estado del cable),
– los fusibles del sistema de vigilancia de la presión de los neumáticos, motor y habitáculo.

Reparar si es necesario.

Verificar la presencia del + 12 voltios en la vía 16 y de la masa en la vía 5 y la vía 4 de la toma de diagnóstico.

Reparar si es necesario.

Verificar el aislamiento, la continuidad y la ausencia de resistencia parásita de las uniones entre:

Calculador SSPP vía 2

 Masa

Calculador SSPP vía 10

 Masa

Calculador SSPP vía 12

 Vía 7 Toma de diagnóstico

Reparar si es necesario.

Verificar la alimentación + 12 voltios del calculador SSPP:

Calculador SSPP vía 1

 Masa

Calculador SSPP vía 3

 Masa

Verificar los diferentes fusibles del sistema.
Reparar si es necesario.

Si sigue sin haber comunicación con el calculador SSPP, hay que cambiarlo.

TRAS

LAREPARACIÓN

Hacer un control mediante el útil de diagnóstico.

SSPP.X73.V04 V1.0

35B-25

SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Diagnóstico - Árbol de localización de averías

35B

N˚ VDIAG: 04

ALP 2

Problema pantalla de control del sistema

CONSIGNA

Consultar este efecto cliente después de realizar un control completo con el útil
de diagnóstico.

Nada más poner el contacto, no hay encendido de las cuatro ruedas en la viñeta.

Verificar el funcionamiento de la viñeta y de los testigos SSPP, lanzando el autotest del Cuadro de
Instrumentos.

Verificar que el vehículo está realmente equipado de las válvulas SSPP.

Excitar una de las cuatro válvulas del vehículo, mirar si el estado que corresponde a esta rueda ha pasado al
ESTADO 1, si no:

Verificar la conexión del receptor bajo la carrocería.

Reparar si es necesario, si no cambiar el receptor.

Si la conexión es correcta, entonces la antena situada bajo la carrocería está defectuosa.

Cambiar el receptor.

Verificar:
– la unión entre el calculador vía 13 y el receptor bajo la carrocería.
– el correcto estado del cableado bajo la carrocería.

Reparar si es necesario.

TRAS

LAREPARACIÓN

Hacer un control mediante el útil de diagnóstico.

SSPP.X73.V04 V1.0
