Renault Vel Satis. Manual - parte 389

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57A

A

57A-10

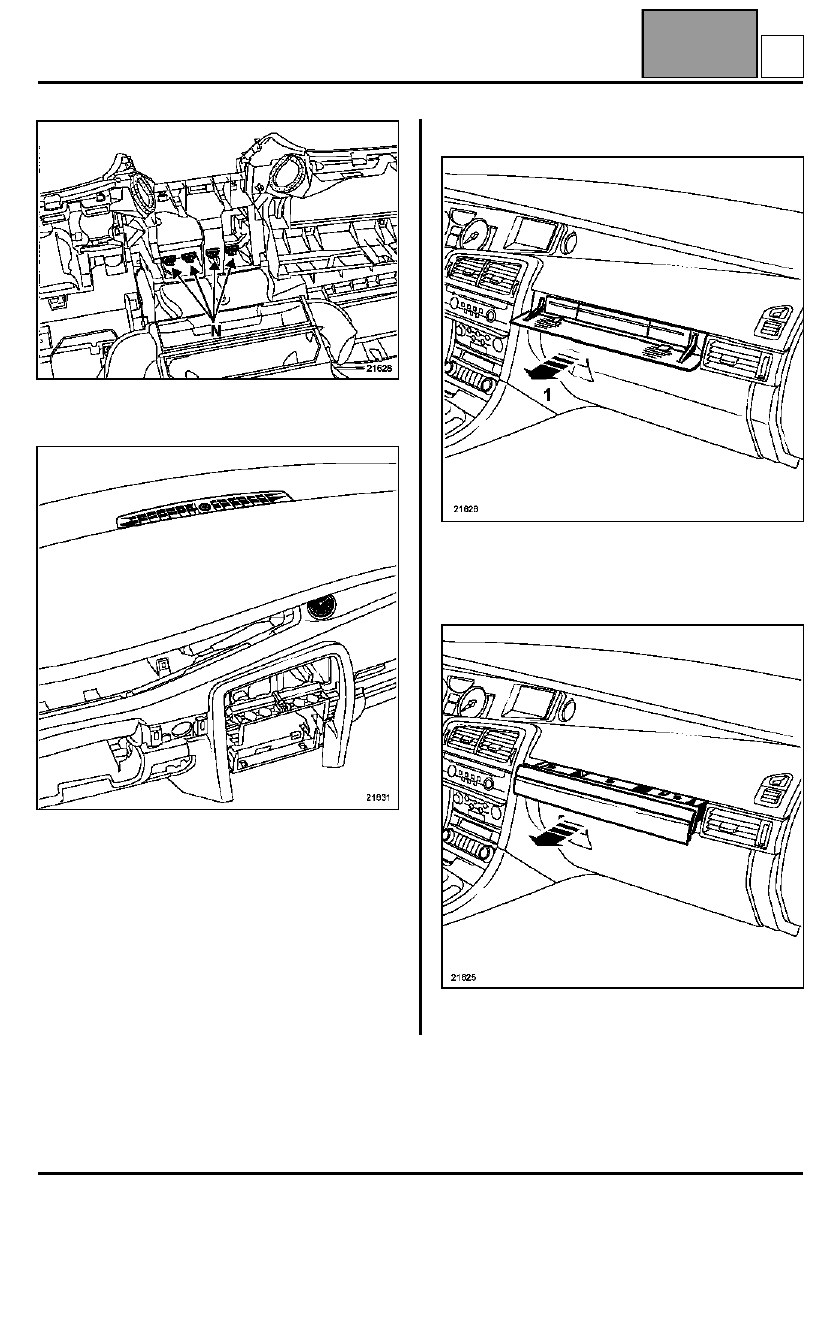

Soltar los clips (N); extraer el aireador central.

Extraer:
– el captador de insolación,
– el reloj.

EXTRACCIÓN DEL PORTAMONEDAS

Abrir la tapa de acceso al portamonedas.

Desclipsar el portamonedas (1) (parcialmente).

Cerrar la tapa; sacar el portamonedas.

B

ACCESORIOS INTERIORES INFERIORES

Retrovisor interior

57A

A

57A-11

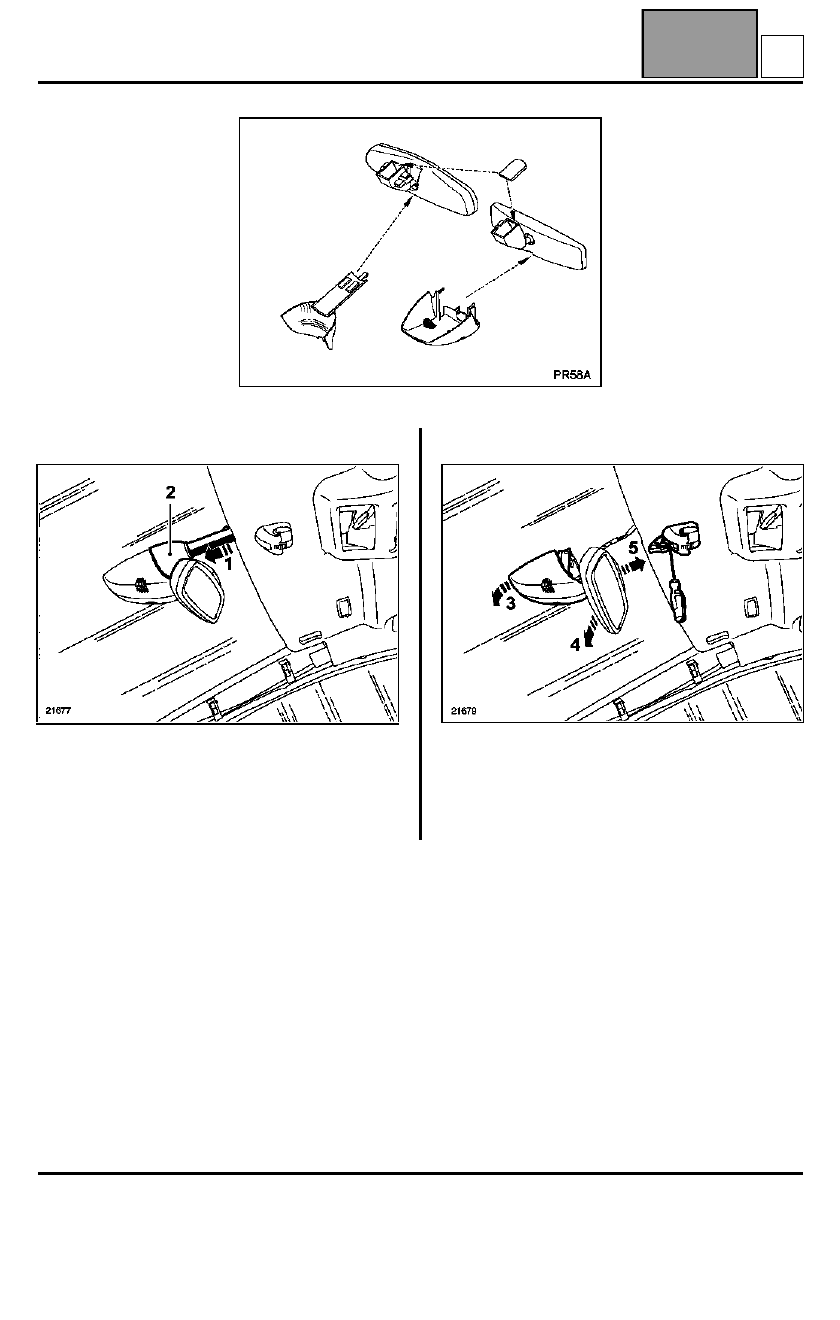

Retrovisor interior

EXTRACCIÓN

Sacar:
– la coquilla superior (1), ejercer una presión (2), y

retirar la coquilla,

– la coquilla inferior (3).

Desconectar los diferentes conectores.

Ejercer una ligera presión (4) y sacar el retrovisor (5).

C

ACCESORIOS INTERIORES INFERIORES

Empuñadura de sujeción y porta-gafas

57A

A

57A-12

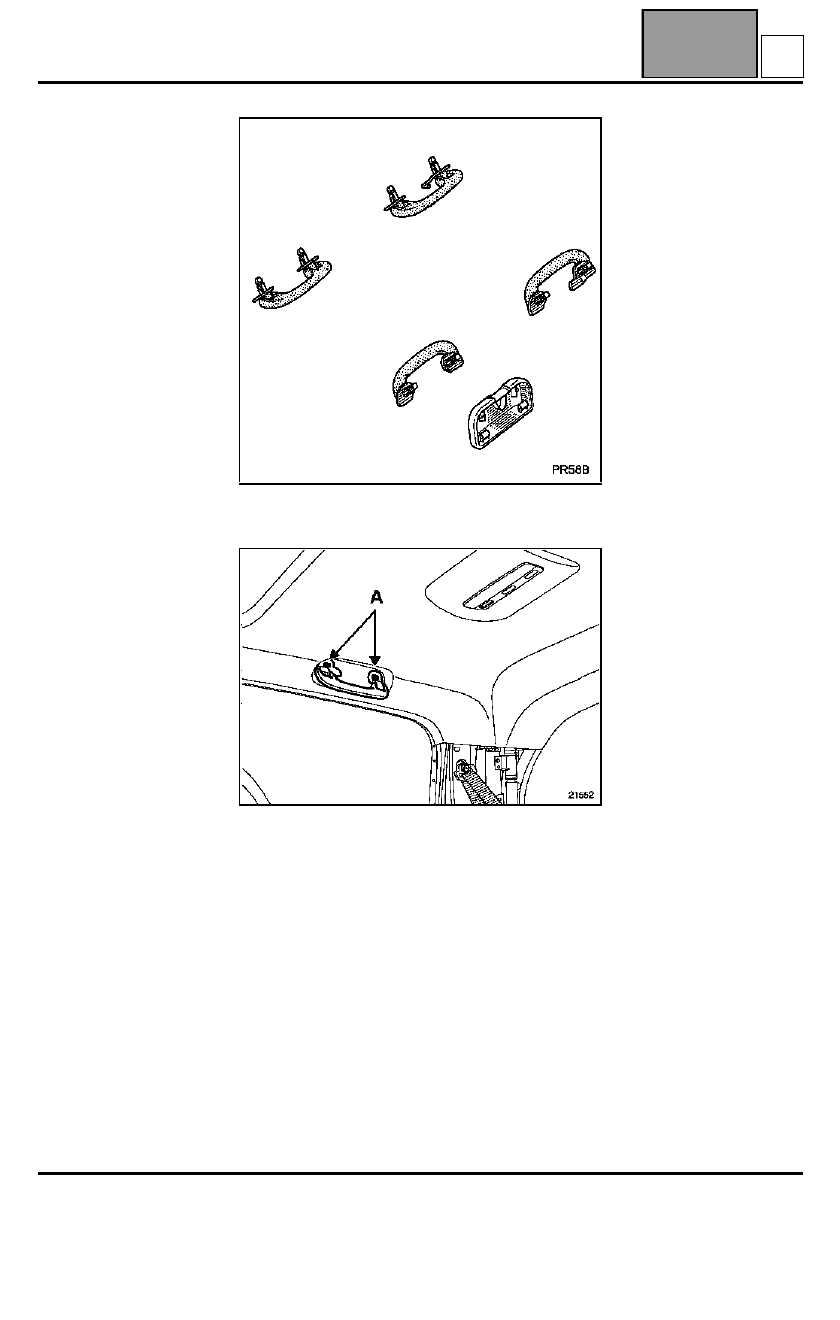

Empuñadura de sujeción y porta-gafas

EXTRACCIÓN

Mediante el útil (Car. 1597) desclipsar los dos peones
de fijación (A) y después extraer la pieza tirando
manualmente hacia arriba.

D

ACCESORIOS INTERIORES INFERIORES

Quitasol

57A

A

57A-13

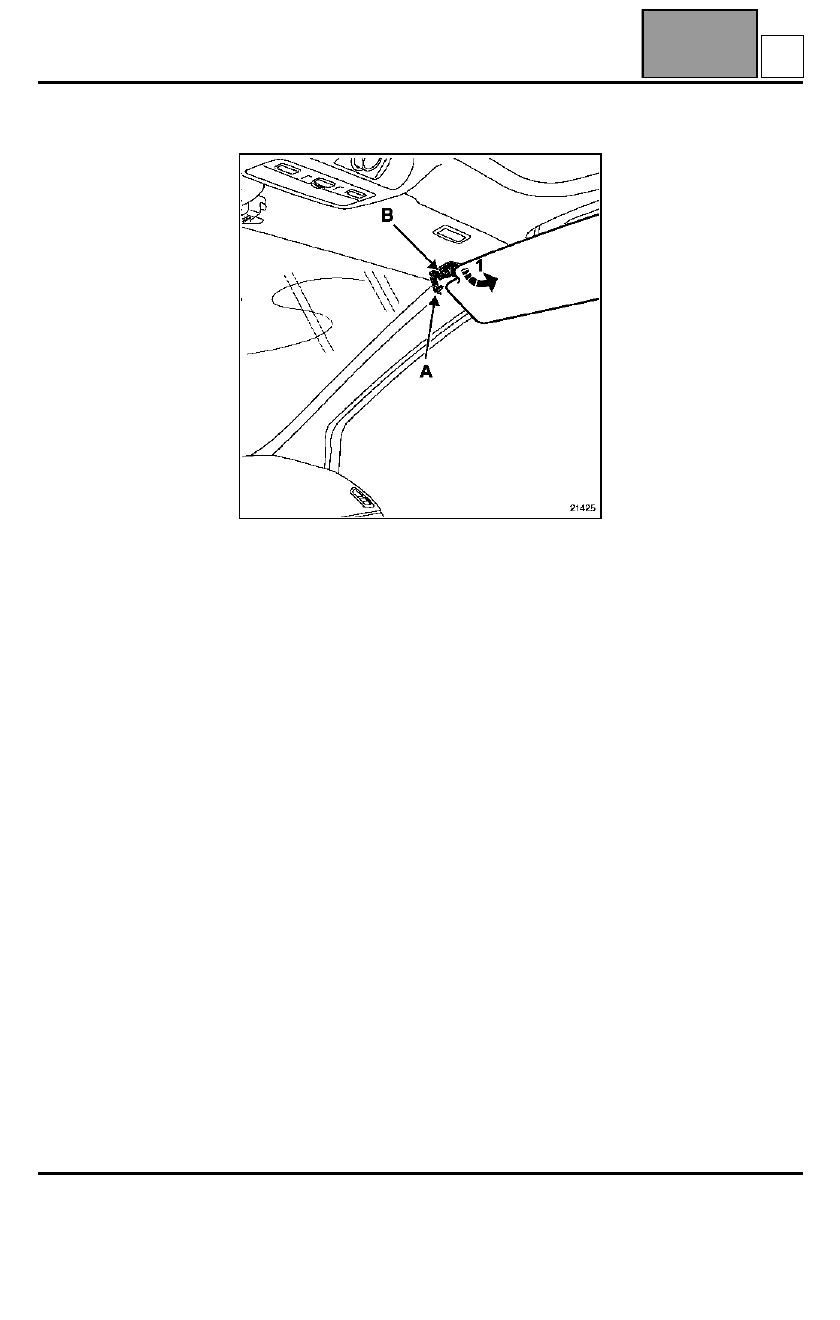

Quitasol

EXTRACCIÓN

Posicionar el quitasol hacia la entrada de la puerta.

Soltar:
– el cubre-fijación (A),
– el clip (B).

Abatir el quitasol hacia el parabrisas.

Extraer el quitasol (1).

E
