ACCESORIOS INTERIORES INFERIORES

Consola central

57A

A

57A-2

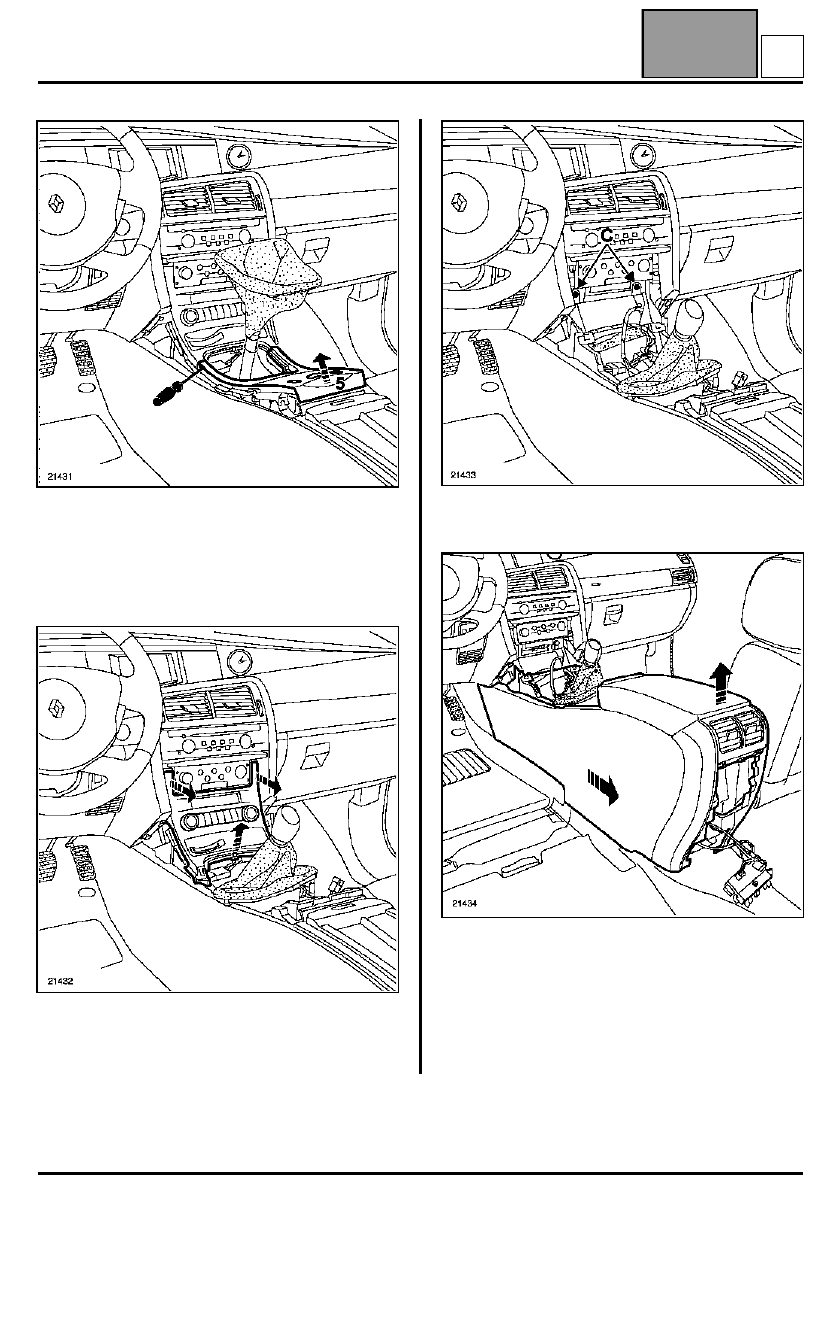

Desclipsar el fuelle del mando de velocidad.

Con un destornillador plano, desclipsar el soporte del
cenicero en la parte delantera y después en la parte
trasera (5).

Desclipsar el sopor te lector de tarjeta en la parte
super ior e inferior.

Quitar los tornillos (C).

Levantar ligeramente la parte trasera de la consola;
deslizar la consola hacia la parte trasera del vehículo.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

A

ACCESORIOS INTERIORES INFERIORES

Consola central

57A

A

57A-3

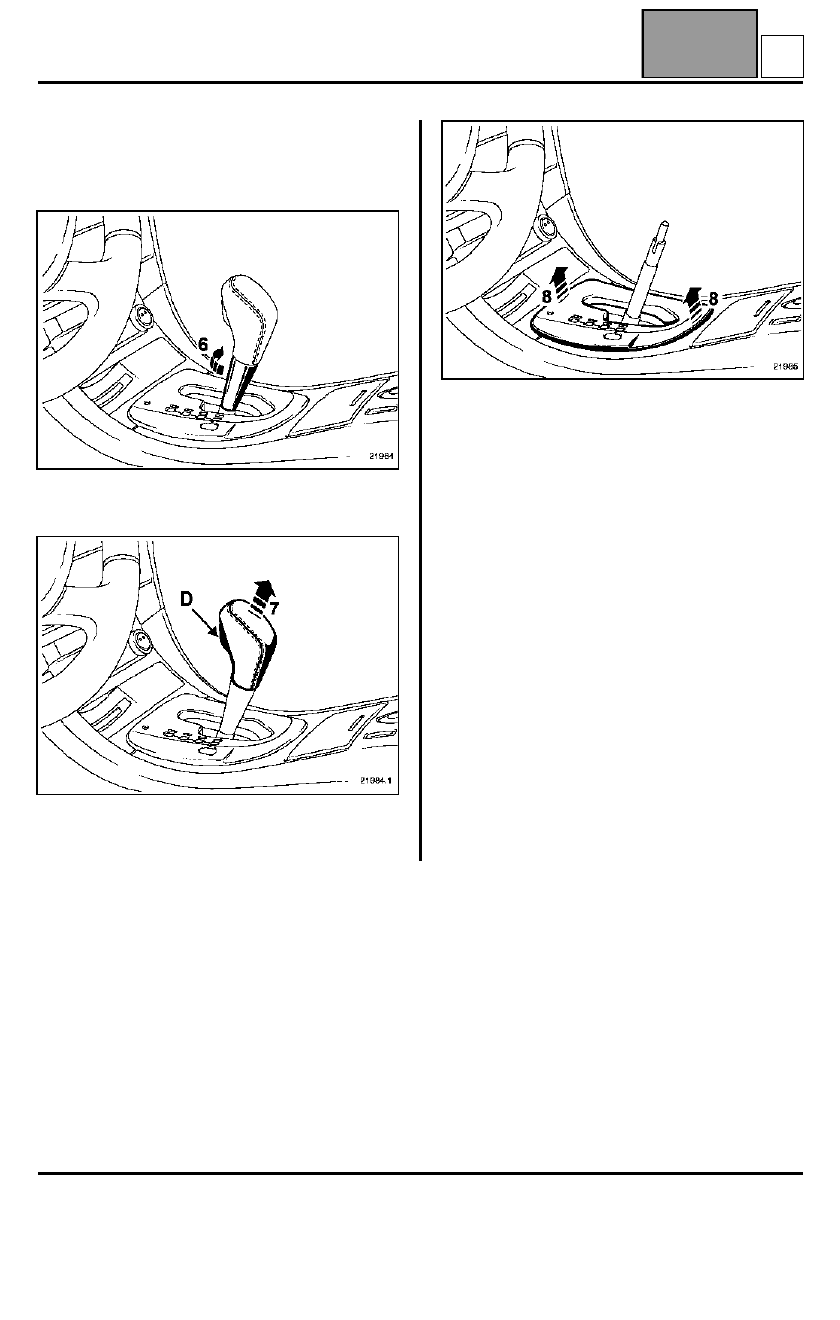

PARTICULARIDAD DE LA PALANCA DE
VELOCIDADES AUTOMÁTICA

EXTRACCIÓN

Pivotar la parte inferior (6).

Pulsar el botón de desbloqueo del mando (D); sacar la
palanca (7).

Desclipsar la platina de la palanca (8).

REPOSICIÓN

Encajar la platina de la palanca.

Ensamblar las dos partes de la palanca: encajar el
conjunto.

A

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57A

A

57A-4

Tablero de bordo

EXTRACCIÓN

NOTA: el bloqueo de la caja electrónica del airbag
permite igualmente desbloquear el bloqueo eléctrico
de la columna de dirección.

Extraer:
– los guarnecidos de los montantes del parabrisas

(capítulo 71A.A),

– la consola central (capítulo 57A.A),
– el auto-radio mediante los útiles M.S. 1363 ó

M.S. 1639 (según versión),

– la unidad central de comunicación (según versión),

mediante el útil M.S. 1363.

Extraer el cojín del airbag del volante. Para ello,
insertar un destornillador en el orificio (1); efectuar un
movimiento hacia arriba (2).

Desconectar los conectores del airbag del volante y
los conectores de las teclas del regulador de
velocidad.

Extraer:
– el tornillo del volante,
– el volante, tras haber puesto las ruedas rectas,

– los tornillos (A); sacar las coquillas superiores e

inferiores.

ATENCIÓN: está prohibido manipular los sistemas
pirotécnicos (Airbags y pretensores) cerca de una
fuente de calor o de una llama; hay riesgo de que se
activen.

IMPORTANTE: antes de comenzar la extracción del
tablero de bordo, es imperativo bloquear el
calculador del airbag mediante el útil de diagnóstico
(para las consignas, ver Capítulo 88).

B

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57A

A

57A-5

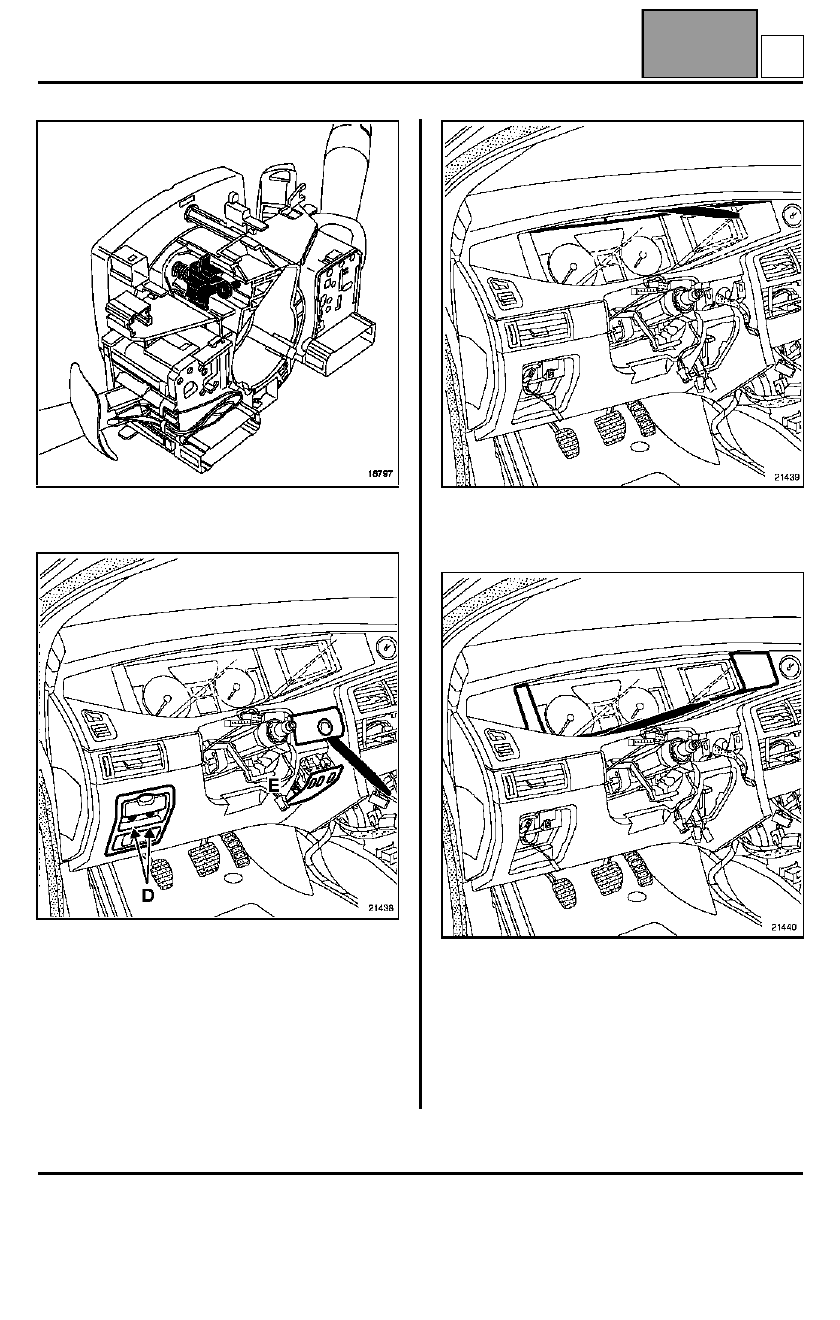

Extraer el contactor giratorio marcando su posición.

Extraer:
– el soporte del botón de arranque,
– los tornillos (D) del mando del freno de

estacionamiento automático tras haber extraído la
tapa,

– el soporte del interruptor (E).

Desconectar el altavoz de la síntesis de la palabra
situado detrás del soporte del interr uptor.

Soltar el guarnecido superior de encuadramiento del
cuadro de instrumentos.

Soltar el guarnecido inferior de encuadramiento del
cuadro de instrumentos.

B
