ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57A

A

57A-6

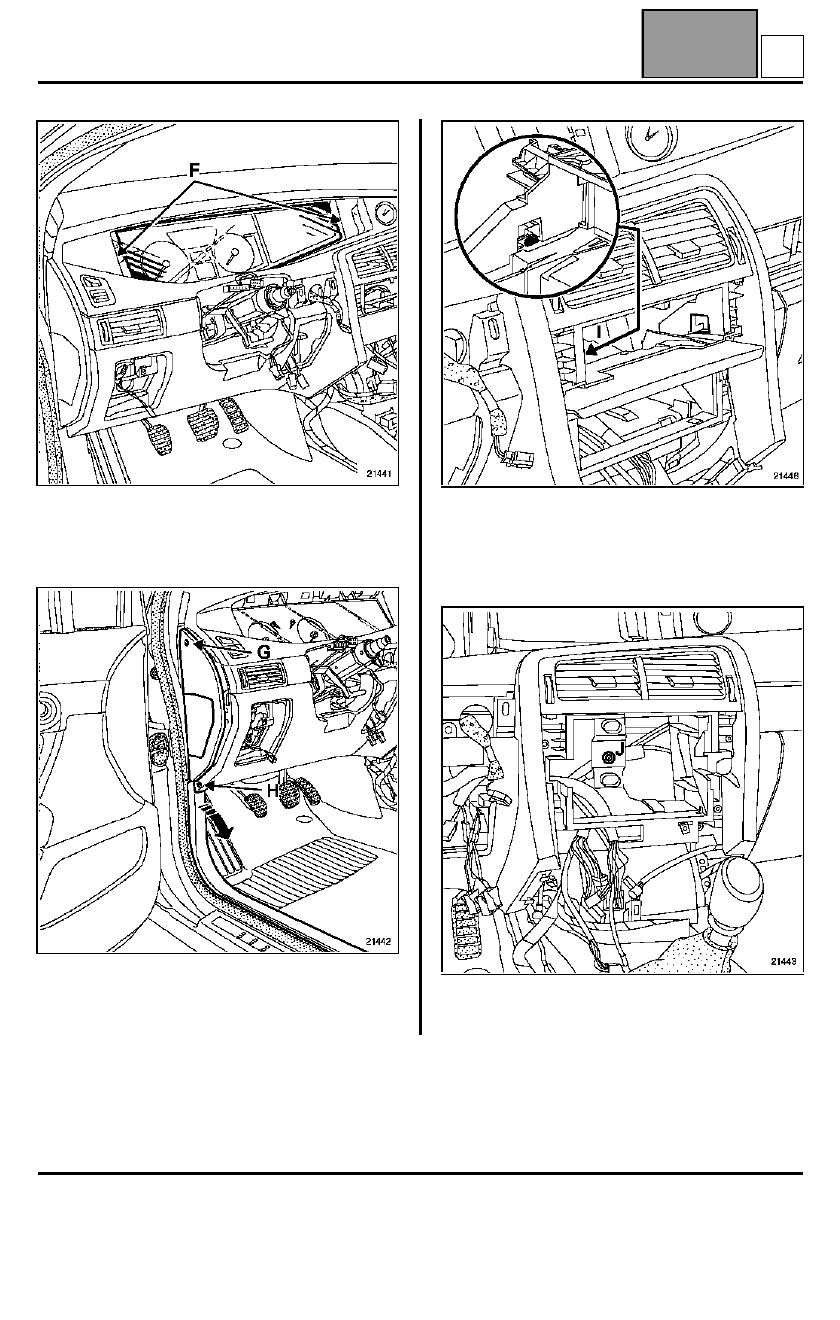

Extraer:
– los tornillos (F); sacar el cuadro de instrumentos,
– el tornillo situado detrás del cuadro de instrumentos.

– el guarnecido lateral para acceder al tornillo (G),
– el guarnecido de entrada de la puerta (parcialmente);

aflojar el tornillo (H).

Retirar los dos clips (I).

Extraer la tapa de la unidad central de comunicación o
portaobjetos.

Quitar el tornillo (J).

B

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57A

A

57A-7

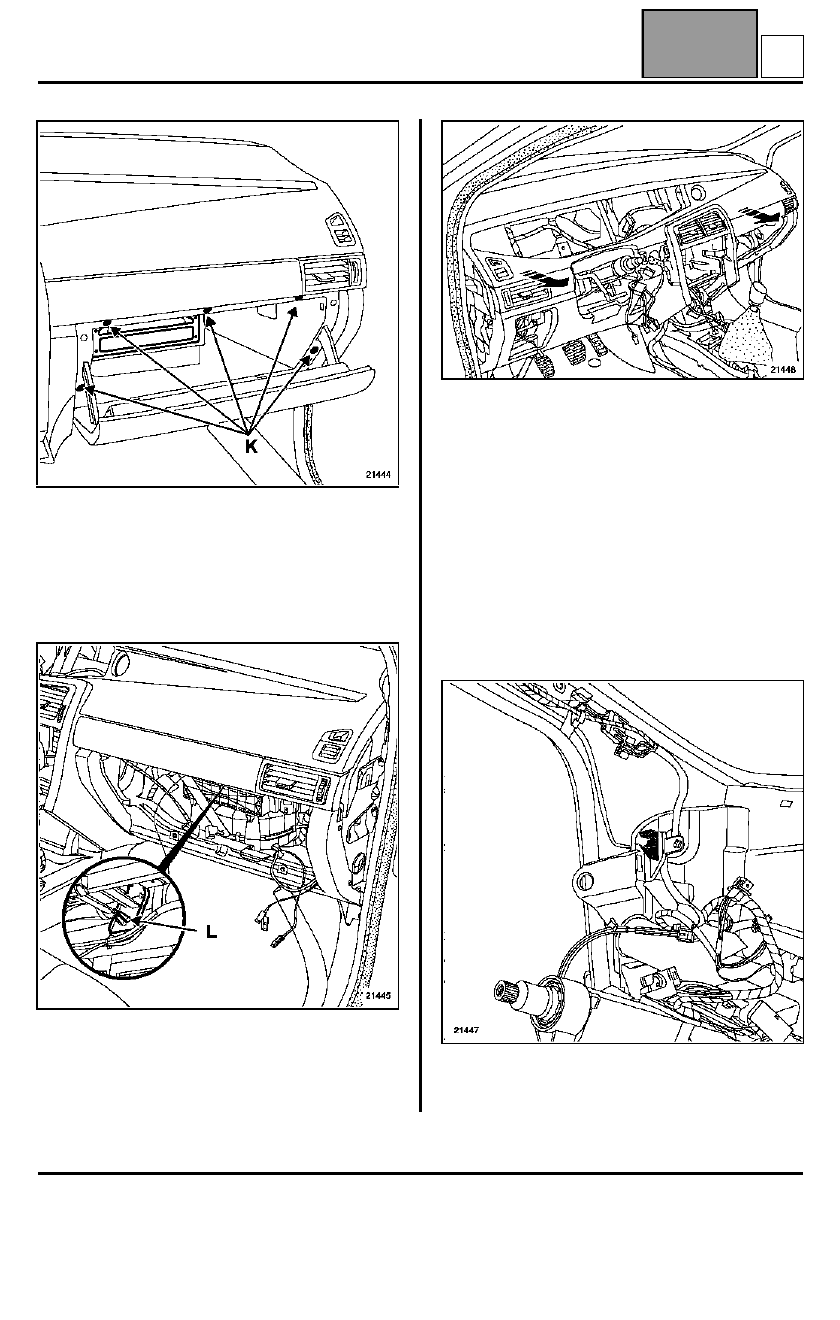

Extraer:
– el lector de CD ROM mediante el útil M.S. 1363,
– los tornillos (K) y extraer la guantera.

ATENCIÓN: el cable de la antena GPS es muy frágil,
no doblarlo ni pinzarlo.

Colocar una llave de 13 mm; bloquear la grapa (L) de
sujeción del airbag sobre la viga.

ATENCIÓN: antes de extraer el tablero de bordo,
liberar el cableado para no deteriorarlo.

Sacar parcialmente el tablero de bordo.

Desconectar:
– el conector del airbag del pasajero (atención, no

desconectar los conectores situados en el airbag
del pasajero),

– los dos tweeters.

Extraer el tablero de bordo (dos operarios).

REPOSICIÓN (dos operarios)

Antes de realizar el montaje, verificar el correcto
estado de las grapas (M).

B

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57A

A

57A-8

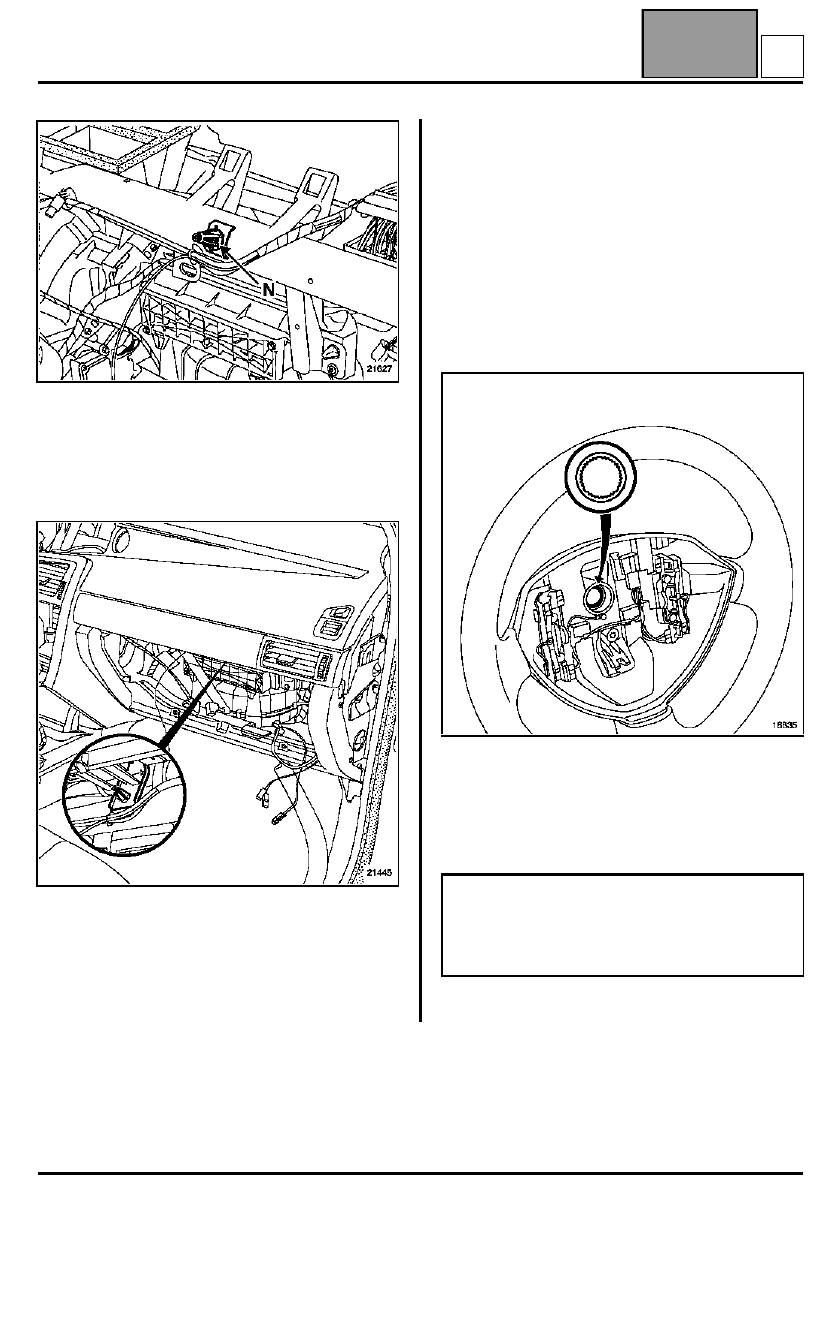

IMPORTANTE: sustituir la guía de indexado (N)
después de cada desmontaje.

Mediante el útil Mot. 1608 apretar la guía de indexado
al par de 2 N.m

±±±±

 20 %.

Verificar que el tablero de bordo esté bien enclipsado
sobre la guía de indexado.

IMPORTANTE: antes de fijar el tablero de bordo,
posicionar el cableado en su lugar, sin olvidarse de
conectar el conector del airbag del pasajero.

Particularidades del contactor giratorio

Antes de realizar el montaje del contactor giratorio,
asegurarse de que las ruedas siguen estando rectas.

Particularidades del Volante

IMPORTANTE: las acanaladuras del volante poseen
unos posicionadores.

El volante debe entrar libremente en las acanaladuras.

Tener la precaución de no estropearlas.

IMPORTANTE: después de cada desmontaje,
sustituir imperativamente el tornillo del volante y
apretarlo al par de 44 N.m.

Particularidades del airbag

IMPORTANTE: antes de desbloquear el
calculador del airbag, efectuar un control con el
útil de diagnóstico.
Si todo es correcto, desbloquear el calculador, si
no es así, consultar el capítulo de "diagnóstico".

B

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57A

A

57A-9

NOTA: tras haber conectado la batería, puede ser
necesario efectuar un cierto número de aprendizajes
simples, sin útil de diagnóstico:
– puesta en hora del reloj,
– introducir el código de cuatro cifras del auto-radio y

del DVD,

– inicialización del motor del elevalunas (impulsional),
– inicialización del techo solar.

Consultar los métodos de aprendizaje en el
capítulo 80.

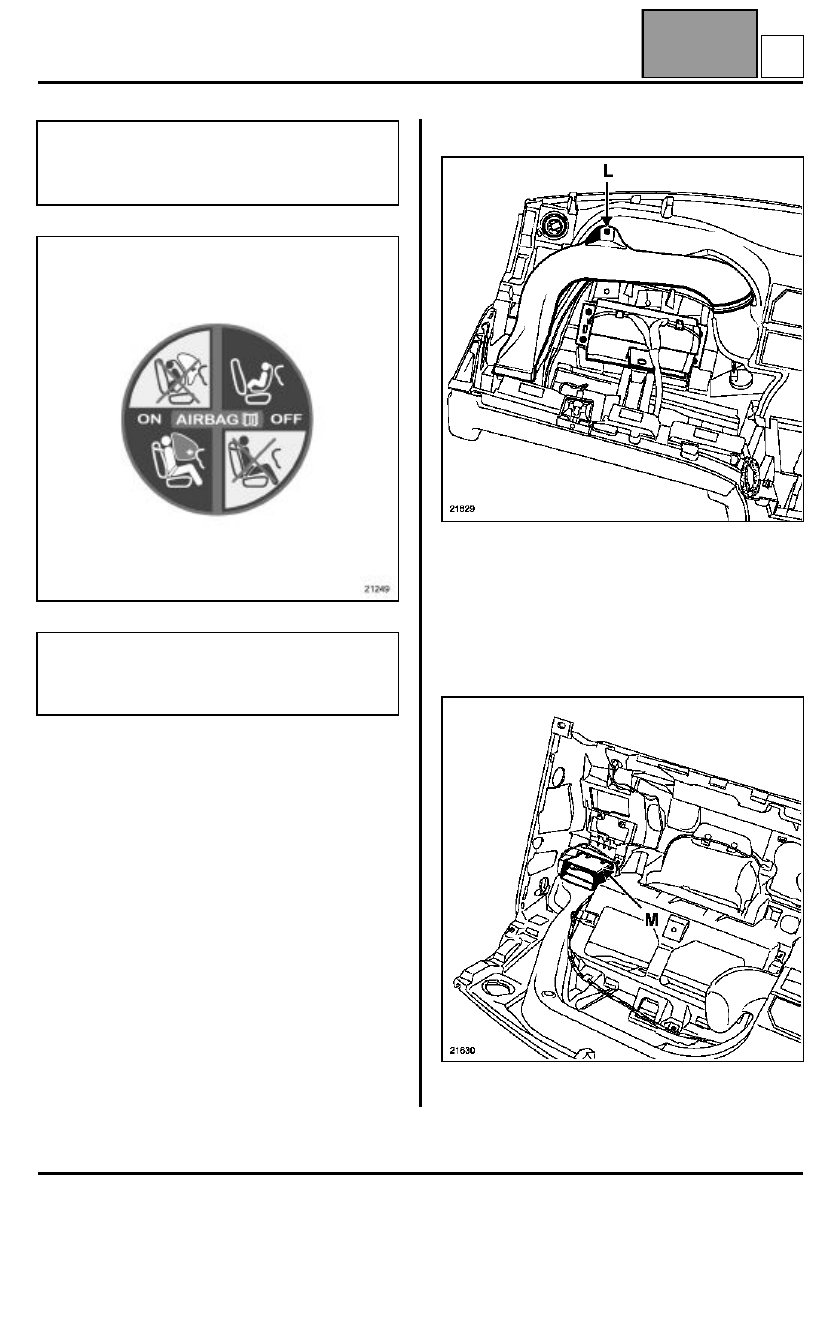

DESVESTIDO

Extraer:
– las cuatro fijaciones del airbag del pasajero,
– el tornillo (L), y después extraer el casquillo,
– los dos tweeters.

Par de apriete de las fijaciones del airbag del pasajero
(8 N.m).

Sacar los cuatro clips (M); retirar el aireador lateral.

ATENCIÓN: si no se respetan estas
prescripciones podría ocurrir una disfunción del
funcionamiento normal de los sistemas, e
incluso una activación intempestiva de éstos.

En caso de cambiar el tablero de bordo equipado
de un airbag del pasajero, es imperativo poner
en su lugar (en el costado del tablero de bordo),
la etiqueta de preconización anterior.
