ESTRUCTURA INFERIOR TRASERA
Piso trasero parte trasera
41D
41D-1
341D
ESTRUCTURA INFERIOR TRASERA
Piso trasero parte trasera
La sustitución de esta pieza es una operación
complementaria a la sustitución del faldón trasero
para una colisión trasera.
Forma parte del caso n˚
(ver introducción
capítulo 40A-C "Designación de las piezas" ).
En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas de la pieza concernida.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice)

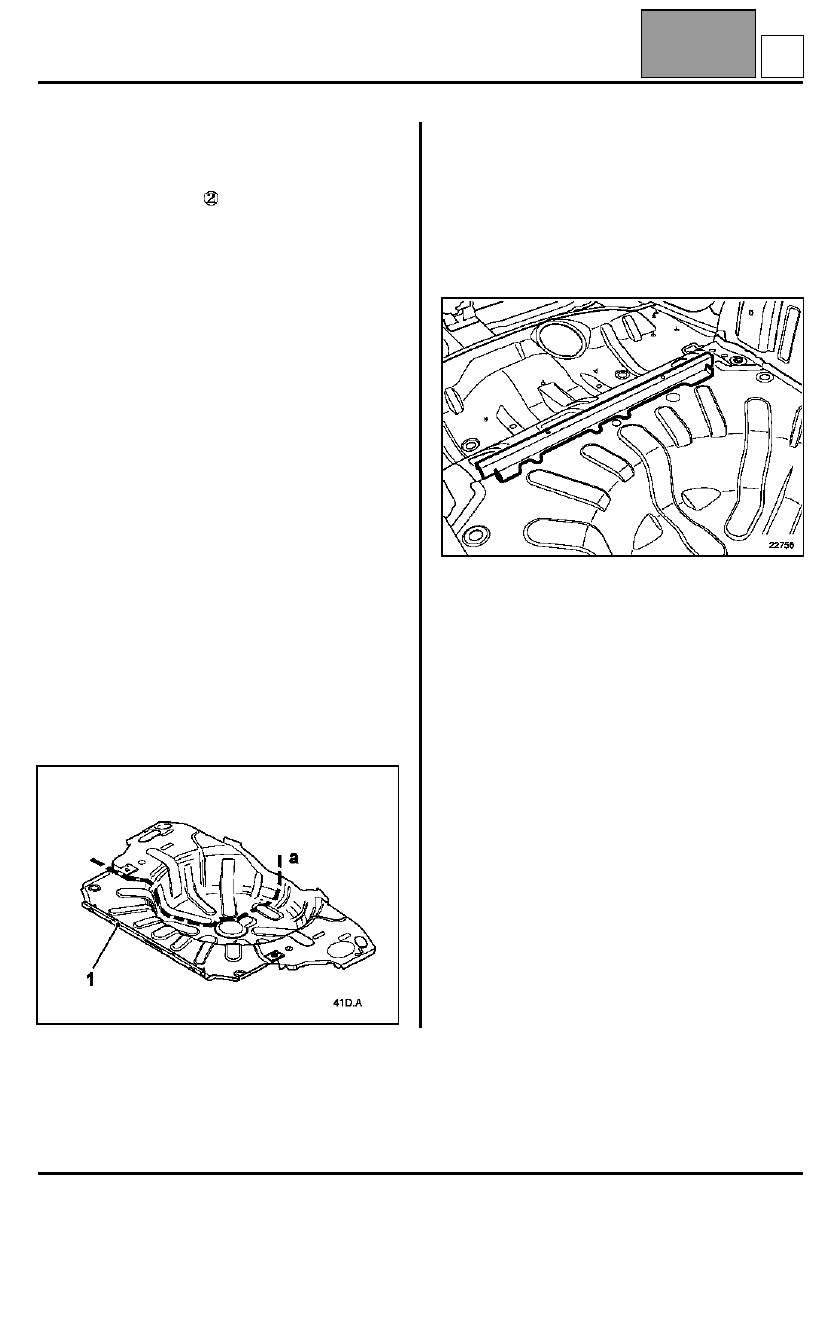

Esta operación se efectúa según dos posibilidades:
– completa,
– según el corte (a) (lado derecho o izquierdo).
NOTA:
En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Placa de fijación
Travesaño interior (1)
Puente travesaño de fijación de la rueda de repuesto
Tornillo soldado
Tuercas engastadas
Remaches acero
Espárrago soldado

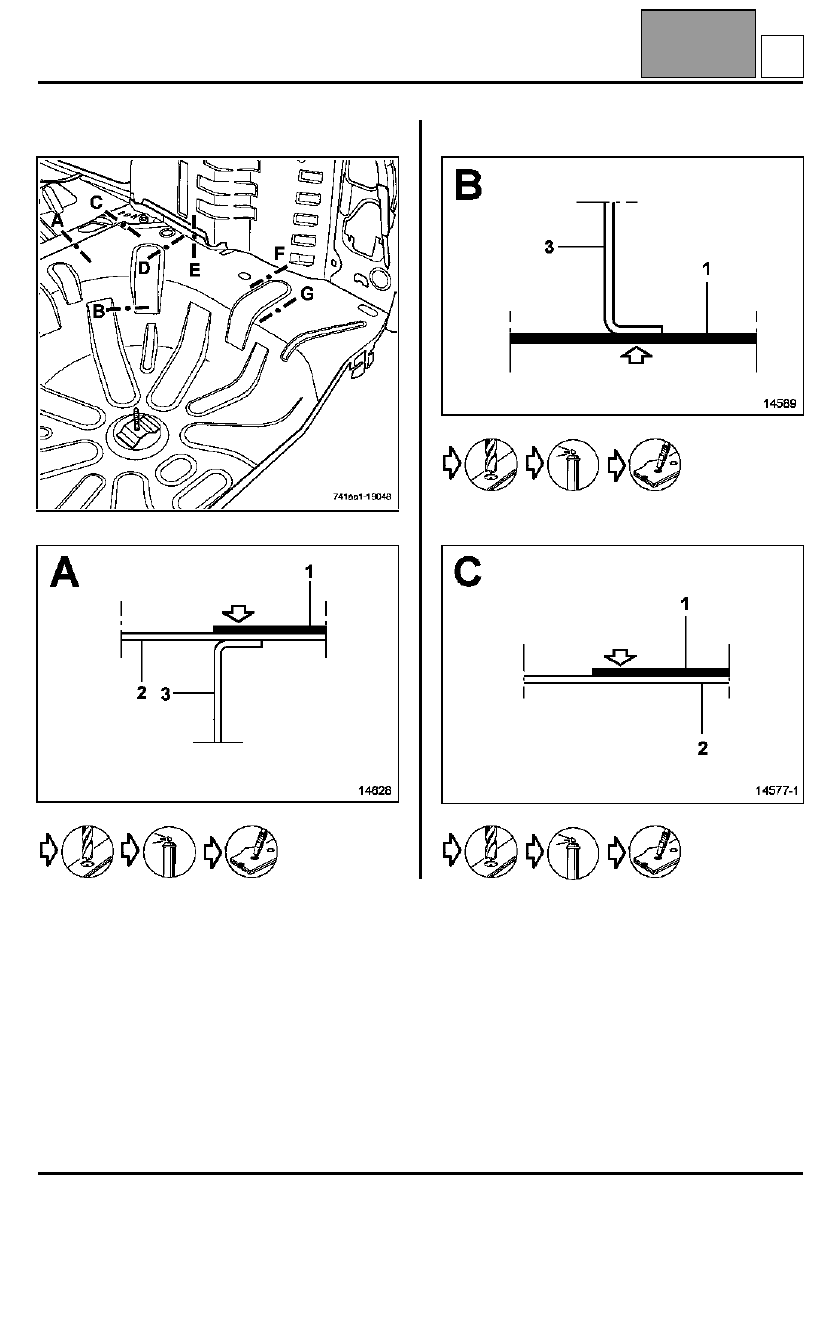

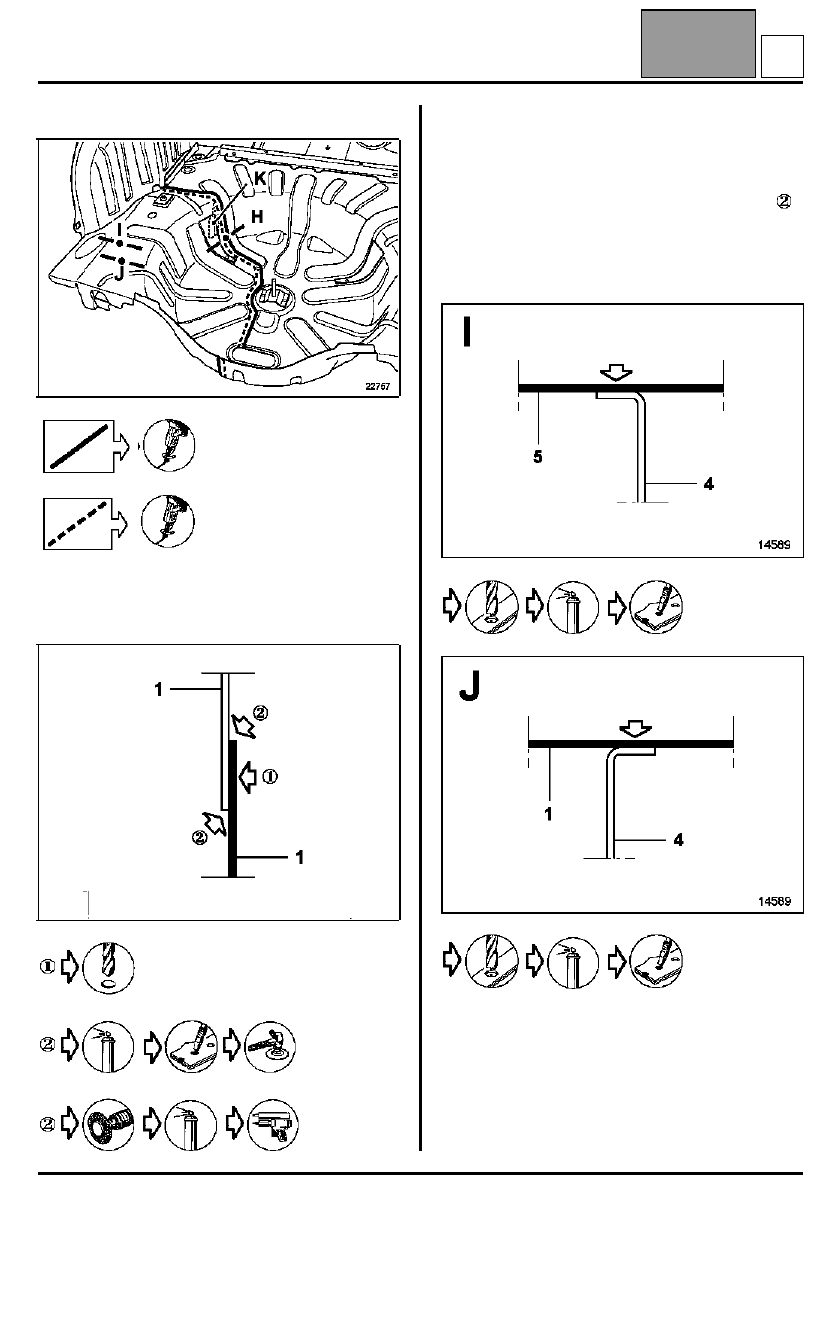

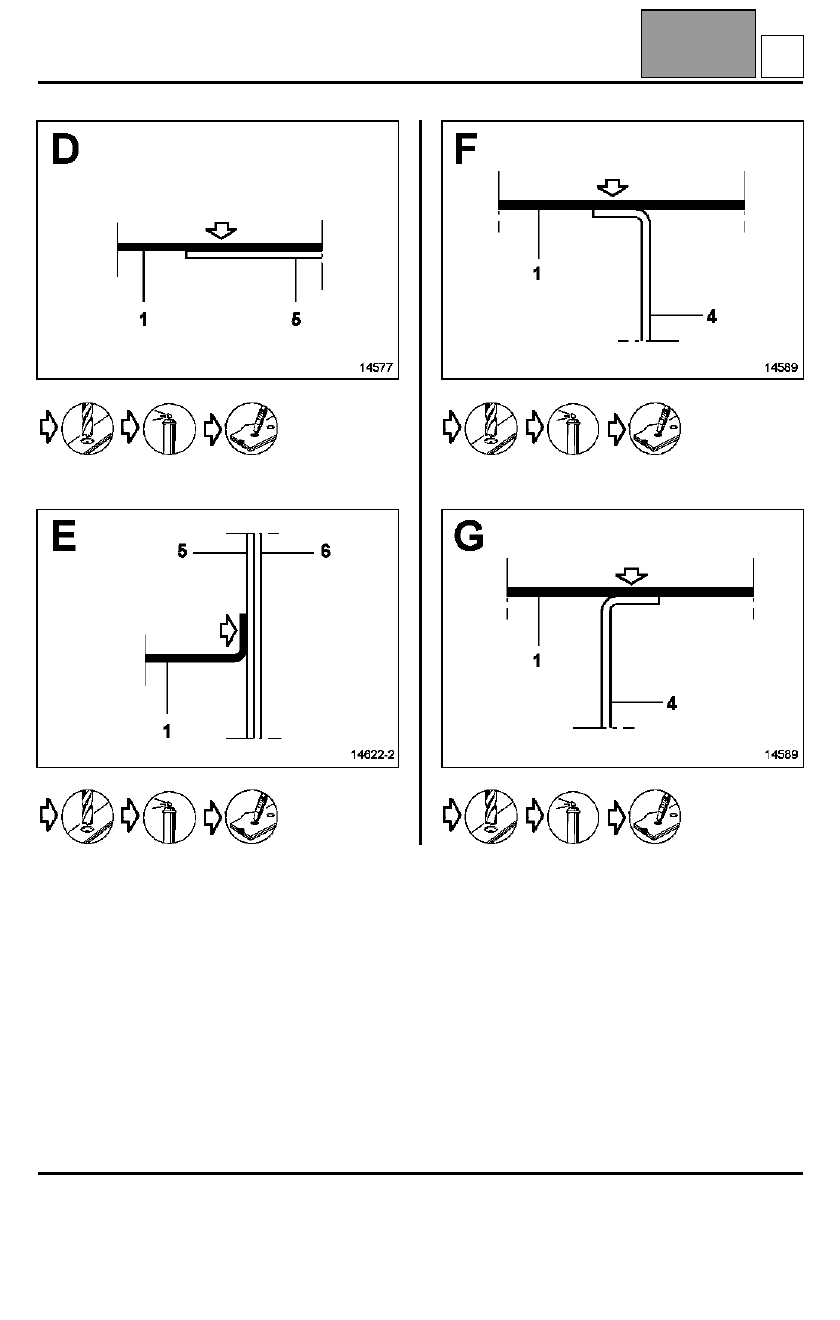

PIEZAS CONCERNIDAS (espesor en mm):
RECUERDE:
El piso de recambio se suministra con el travesaño
ensamblado.
1 Piso trasero
2 Piso trasero parte delantera
3 Travesaño bajo el piso trasero
4 Larguero trasero
5 Refuerzo del larguero
6 Paso de rueda interior
0,8
0,7
1,2
1,8
1,8
0,8
Edición 2
