Renault Vel Satis. Manual - parte 343

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería

41C

41C-3

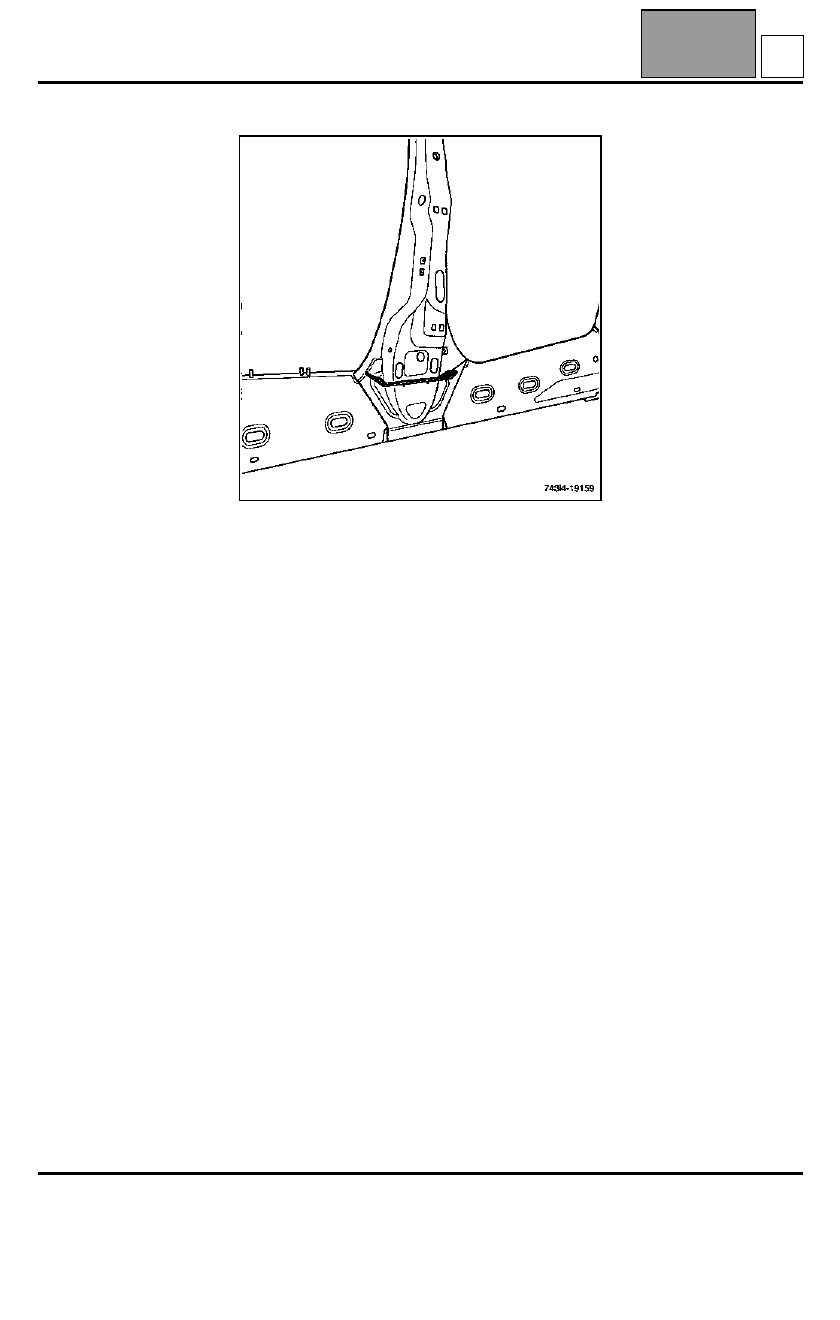

RECUERDE:
es imperativo sustituir el inserto hinchable (consultar
el método descrito en el capítulo 43A-A "Pie
delantero").

Edición 2

A

ESTRUCTURA INFERIOR LATERAL

Bajos de carrocería

41C

41C-4

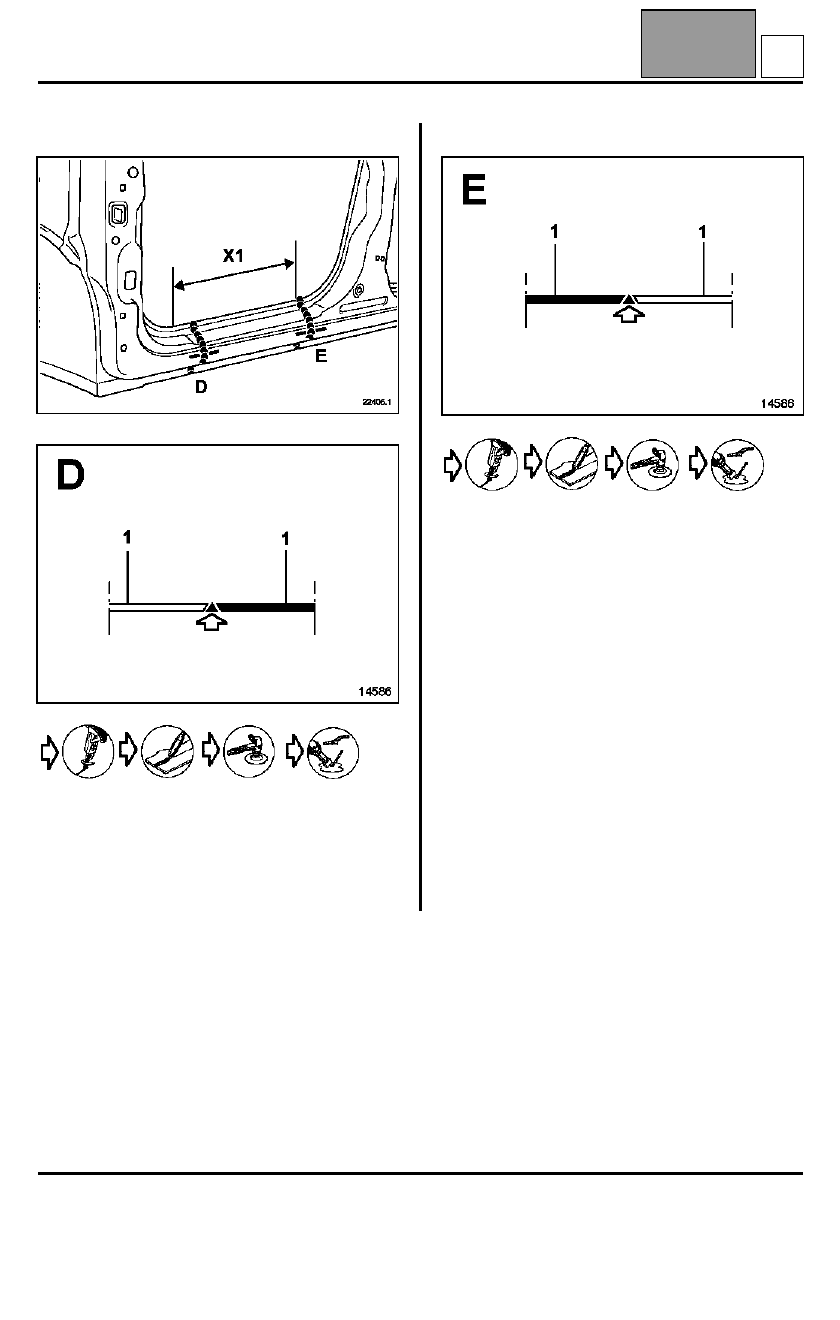

Sustitución parcial bajo puerta delantera







NOTA:
Es posible, en el caso de un choque muy localizado,
efectuar una sustitución parcial en la zona X1.

Este método se puede también realizar a la altura del
bajo de puerta lateral trasera.







Edición 2

A

ESTRUCTURA INFERIOR LATERAL

Refuerzo del bajo de carrocería

41C

41C-5

ESTRUCTURA INFERIOR LATERAL

Refuerzo del bajo de carrocería

La sustitución de esta pieza es una operación
complementaria a la sustitución del bajo de carrocería
para una colisión lateral.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Esta operación puede efectuarse según tres
posibilidades:

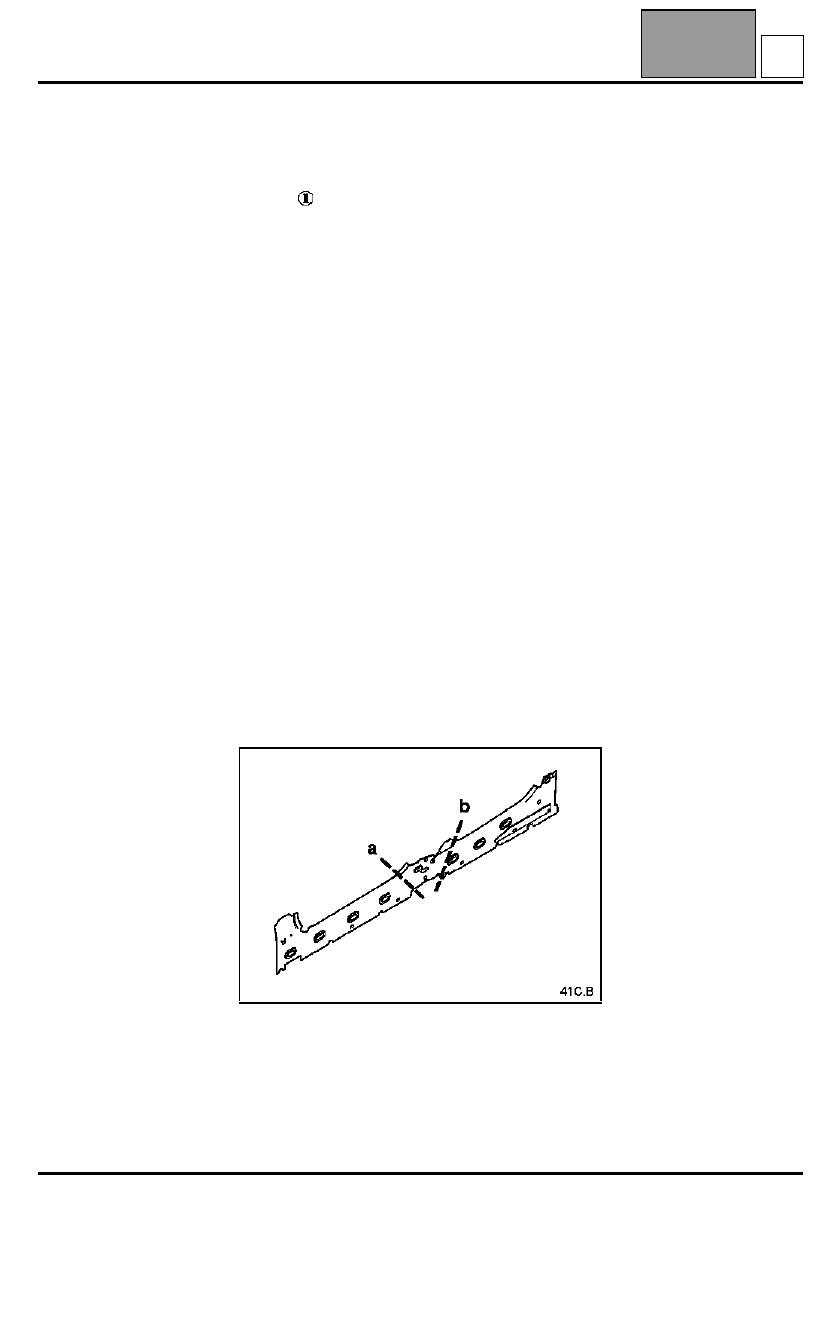

– según el corte (a),
– según el corte (b),
– completa.

NOTA:
– Para el parcial delantero, será necesario solicitar

como suplemento el inserto hinchable inferior.

– Para el parcial trasero será necesario desgrapar el

alargador inferior del paso de rueda.

– No hay método específico para la sustitución

completa, todas las uniones se pueden realizar
como las de origen.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

1 Refuerzo del bajo de carrocería

1,5

Edición 2

B

ESTRUCTURA INFERIOR LATERAL

Refuerzo del bajo de carrocería

41C

41C-6

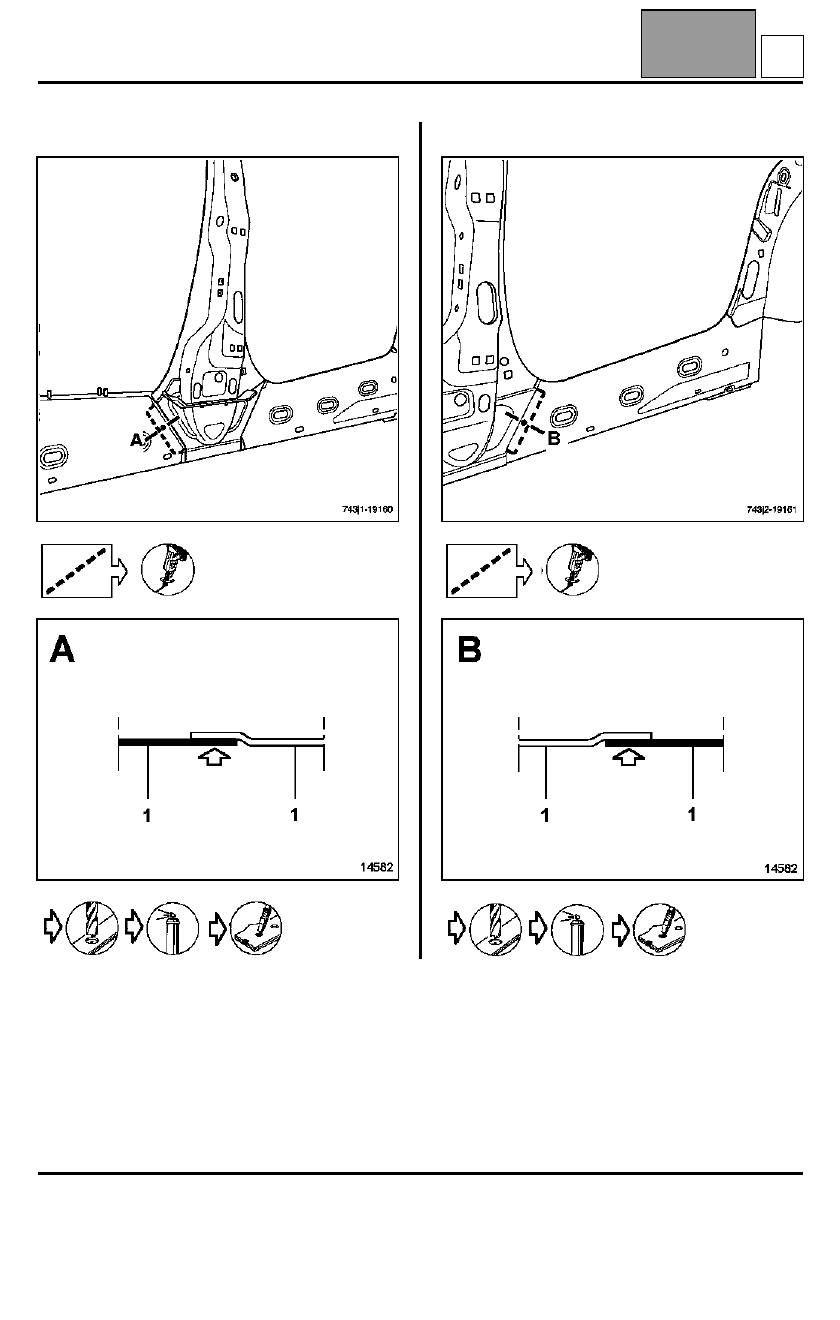

Sustitución según corte a



 pieza sobre el vehículo







  X3

Sustitución según corte b



 pieza sobre el vehículo







  X3

Edición 2

B
