ESTRUCTURA INFERIOR CENTRAL
Travesaño delantero bajo el asiento delantero
41B
Travesaño delantero bajo el asiento delantero
La sustitución de esta pieza es una operación ligada a
la sustitución de la parte lateral del piso central para
una colisión lateral.
Caso n˚
(ver introducción capítulo 40A-C
"Designación de las piezas").
En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Separadores de fijación del asiento

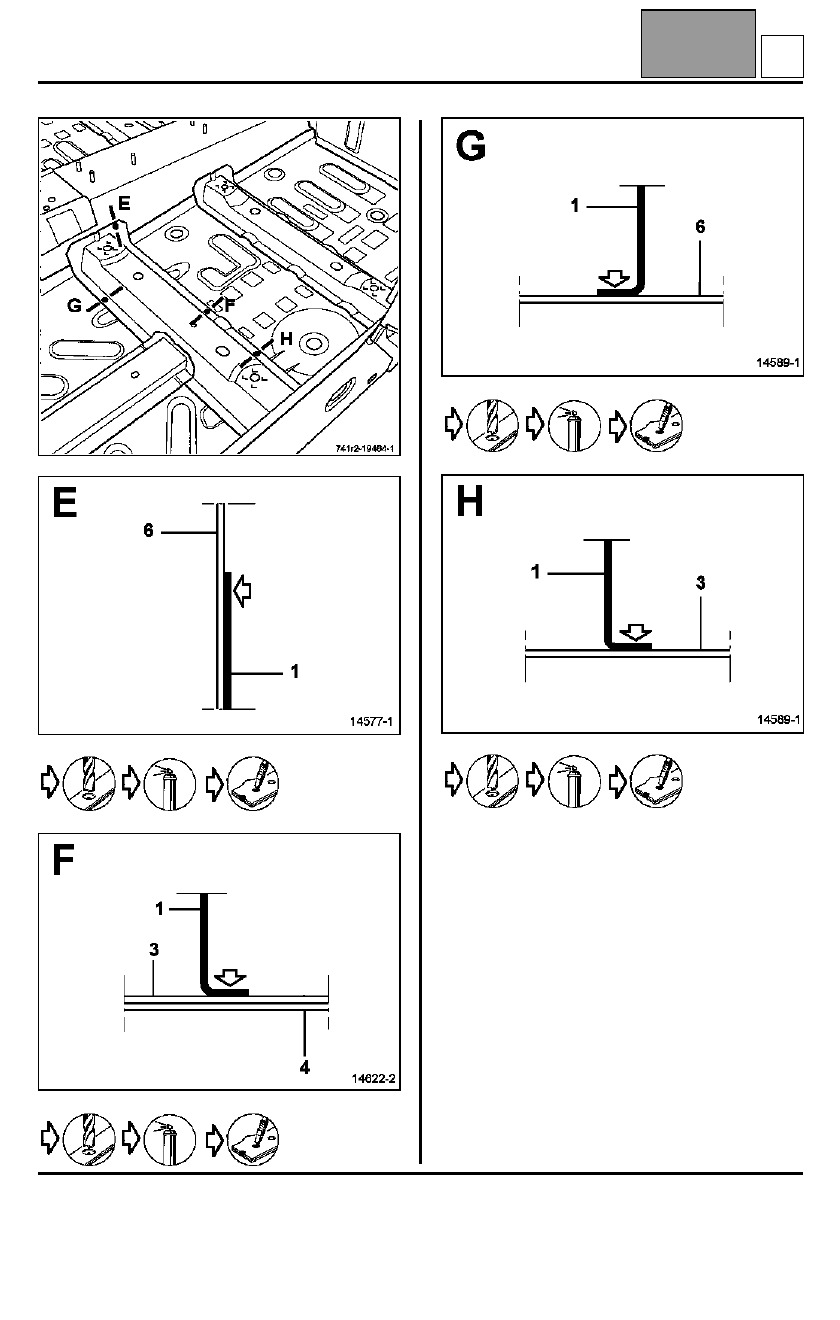

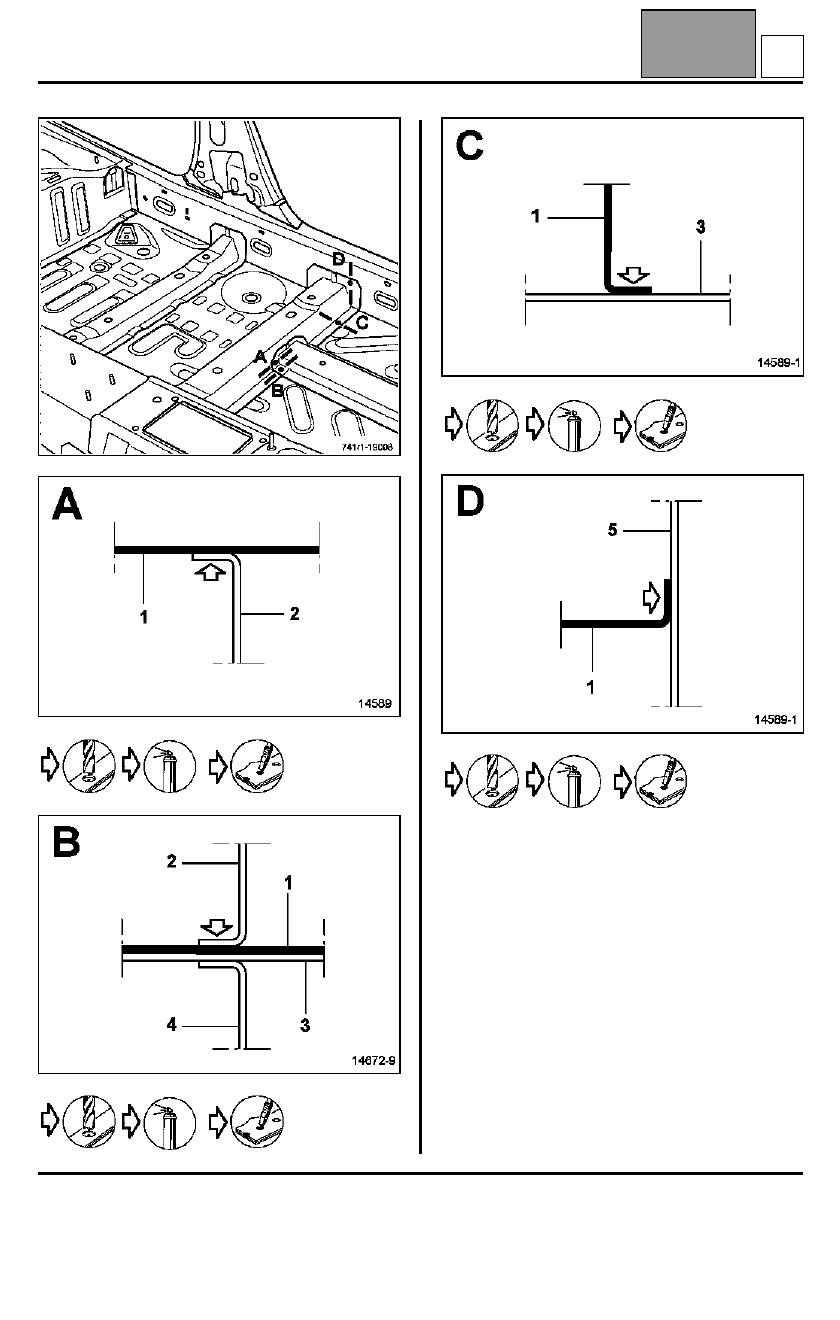

PIEZAS CONCERNIDAS (espesor en mm):
1 Travesaño delantero bajo el asiento
delantero
2 Refuerzo de piso central
3 Parte lateral del piso central
4 Larguero delantero parte trasera
5 Cierre del bajo de carrocería
2
2,5
1,2/0,8
2
1,5
Edición 2
F
41B-16
