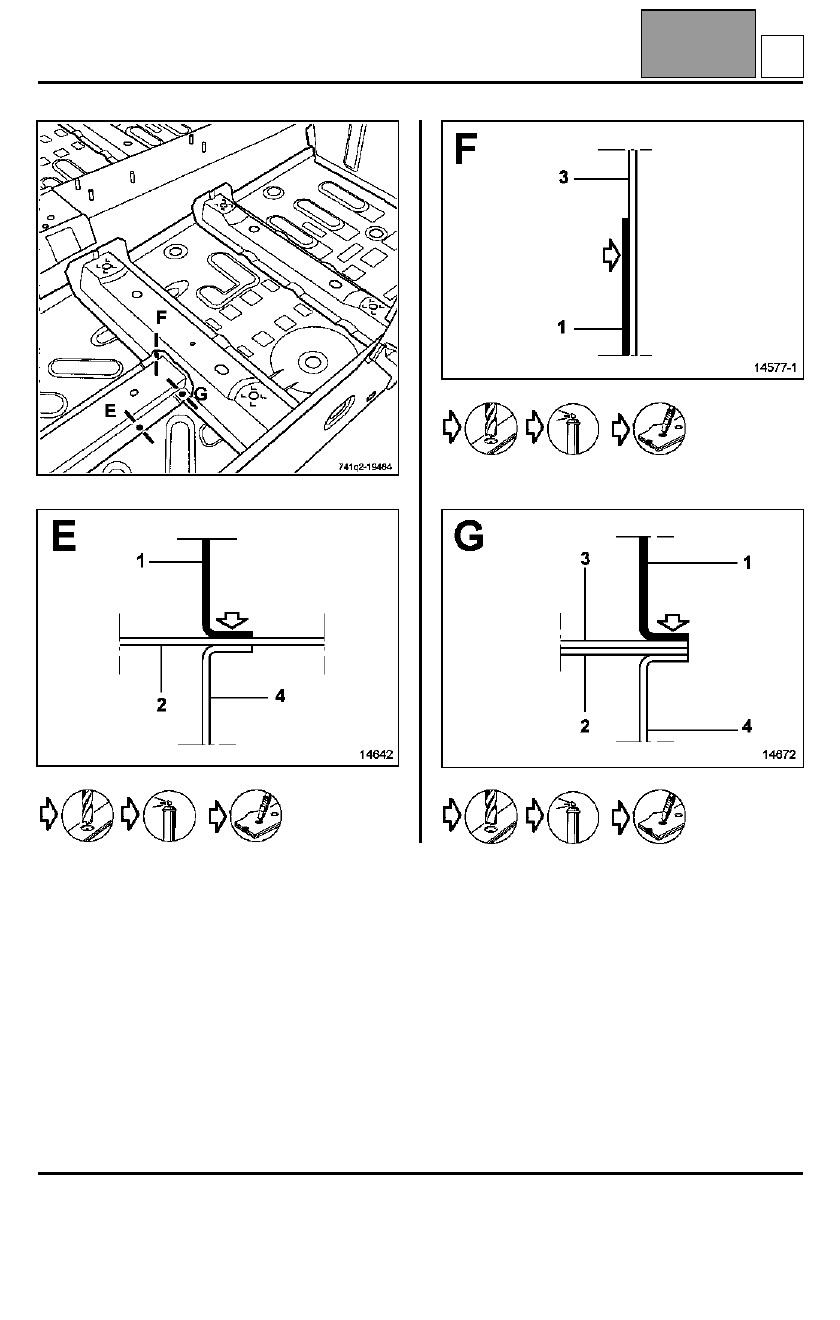

ESTRUCTURA INFERIOR CENTRAL

Tensor del piso central

41B

41B-12





  X7





  X2







Edición 2

C

ESTRUCTURA INFERIOR CENTRAL

Travesaño delantero del piso central

41B

41B-13

Travesaño delantero del piso central

La sustitución de esta pieza es una operación
complementaria a la sustitución de la parte lateral del
piso central o de un semibloque delantero para una
colisión lateral delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Soportes de tirantes acústicos
Tuercas engastadas
Remaches

PIEZAS CONCERNIDAS (espesor en mm):

1 Travesaño delantero del piso central
2 Túnel

1,2
1,2

Edición 2

D

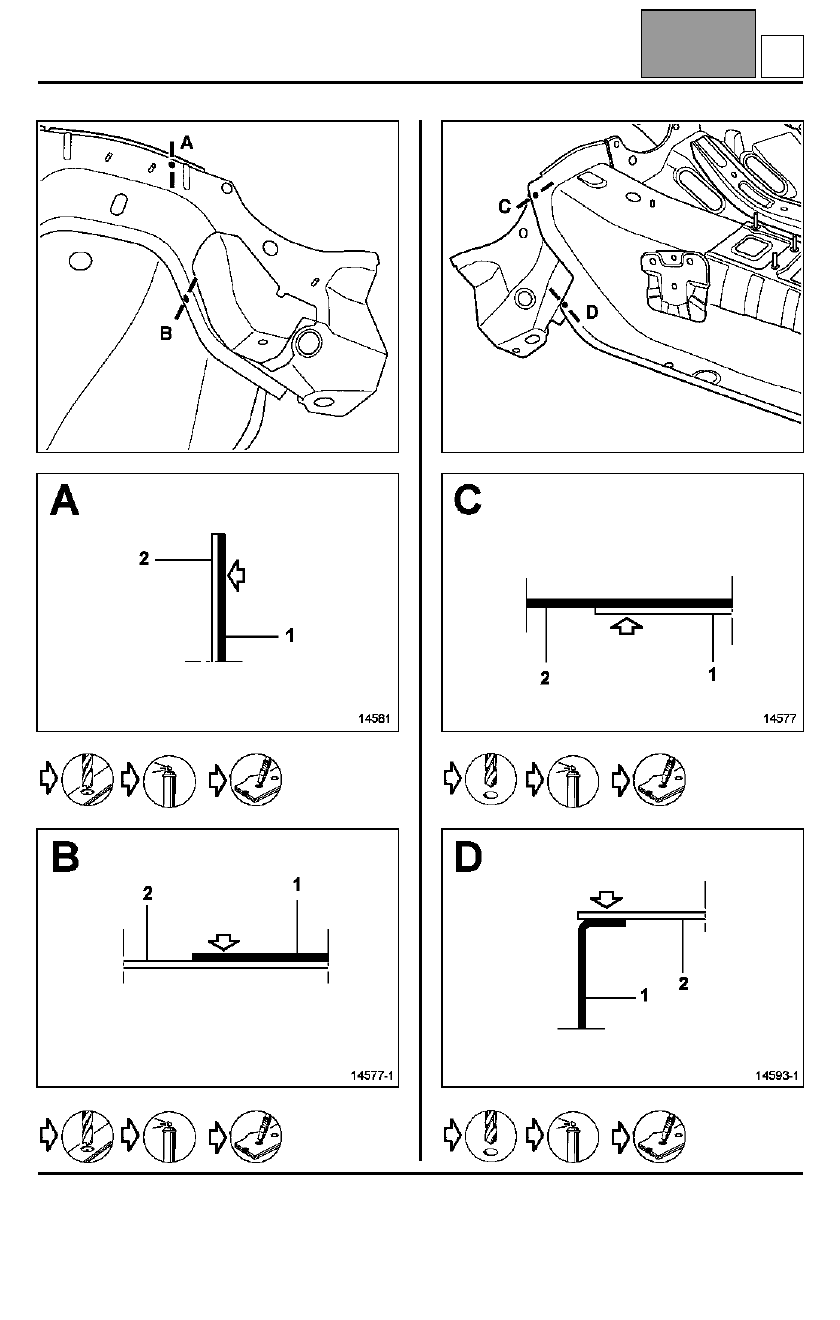

ESTRUCTURA INFERIOR CENTRAL

Travesaño delantero del piso central

41B

41B-14





  X4





  X6





  X3





  X2

Edición 2

D

ESTRUCTURA INFERIOR CENTRAL

Túnel

41B

41B-15

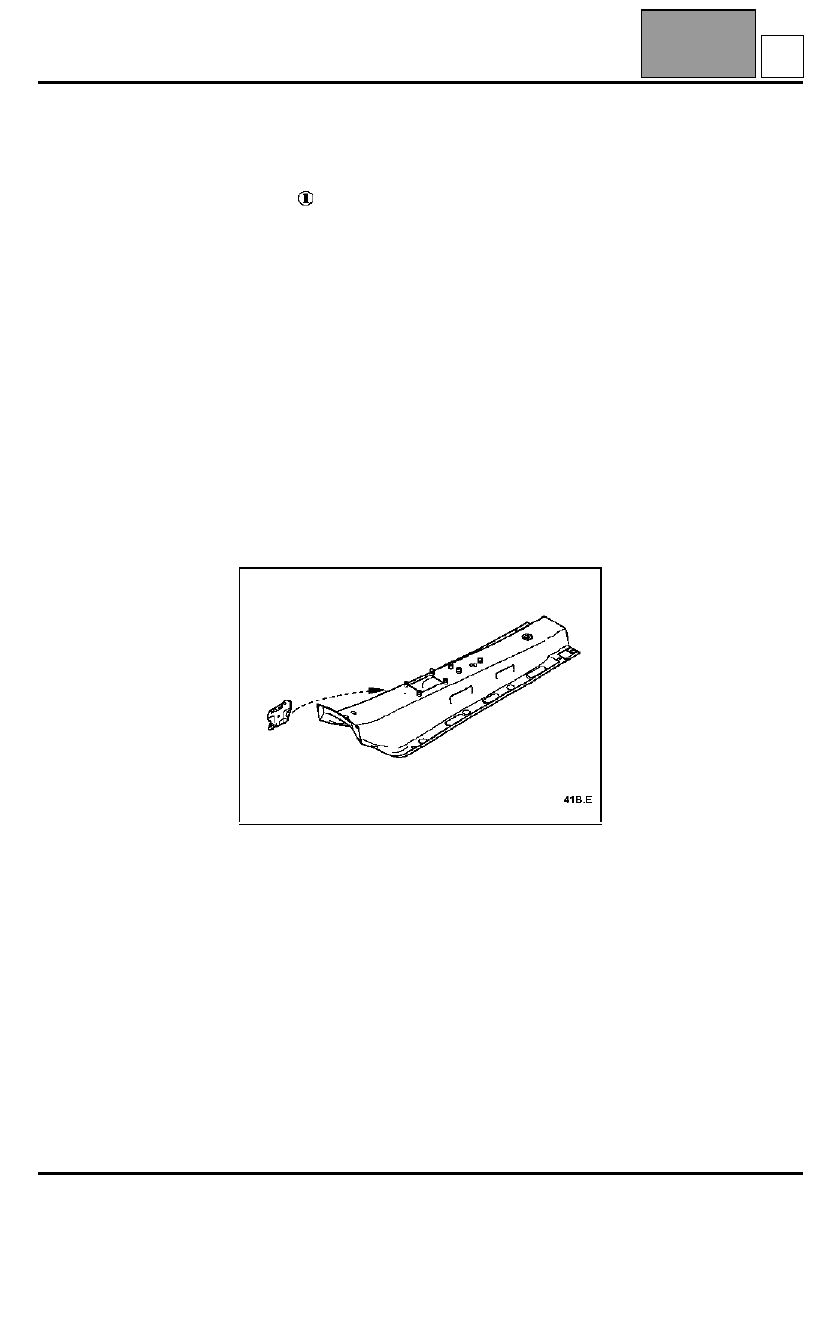

Túnel

La sustitución de esta pieza es una operación
complementaria a la sustitución de la parte lateral del
piso central para una colisión lateral.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

Las informaciones que conciernen a las piezas
complementarias y a las uniones específicas de la
pieza se tratan en sus capítulos respectivos (ver
índice).

Es indispensable utilizar el banco de reparación.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Soporte travesaño
Refuerzos túnel
Travesaño central
Tornillos soldados
Tuercas engastadas
Remache

Edición 2

E
