ESTRUCTURA INFERIOR TRASERA
Larguero trasero parte trasera
41D
41D-5
Larguero trasero parte trasera
La sustitución de esta pieza es una operación
complementaria a la sustitución del piso trasero, parte
trasera parcial para una colisión trasera.
Forma parte del caso n
°
(ver introducción
capítulo 40A-C "Designación de las piezas" ).
En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.
En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
Esta operación se efectúa según el corte (a).
Es indispensable utilizar el banco de reparación.

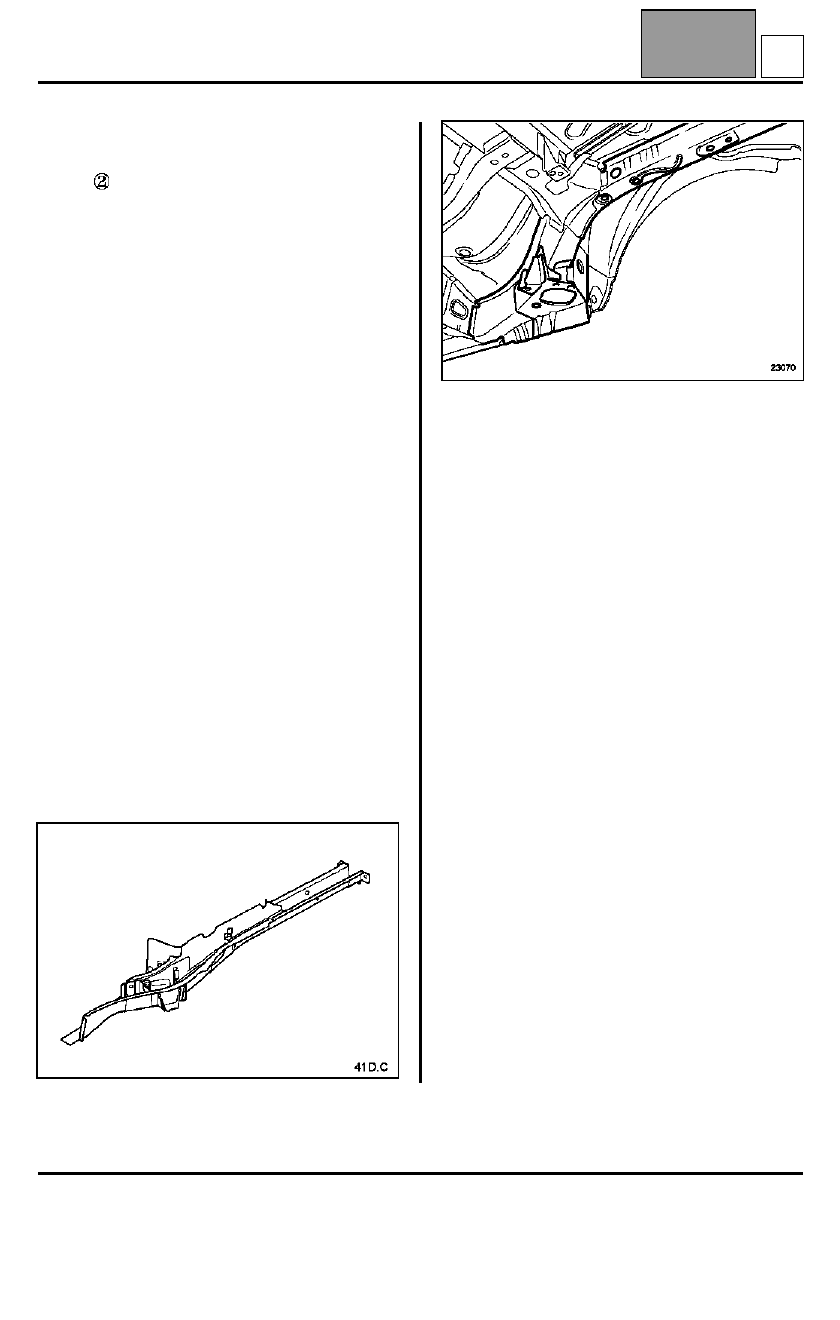

COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Escuadra de larguero
Casquillo
Placa refuerzo
Tuerca engastada
PIEZAS CONCERNIDAS (espesor en mm):

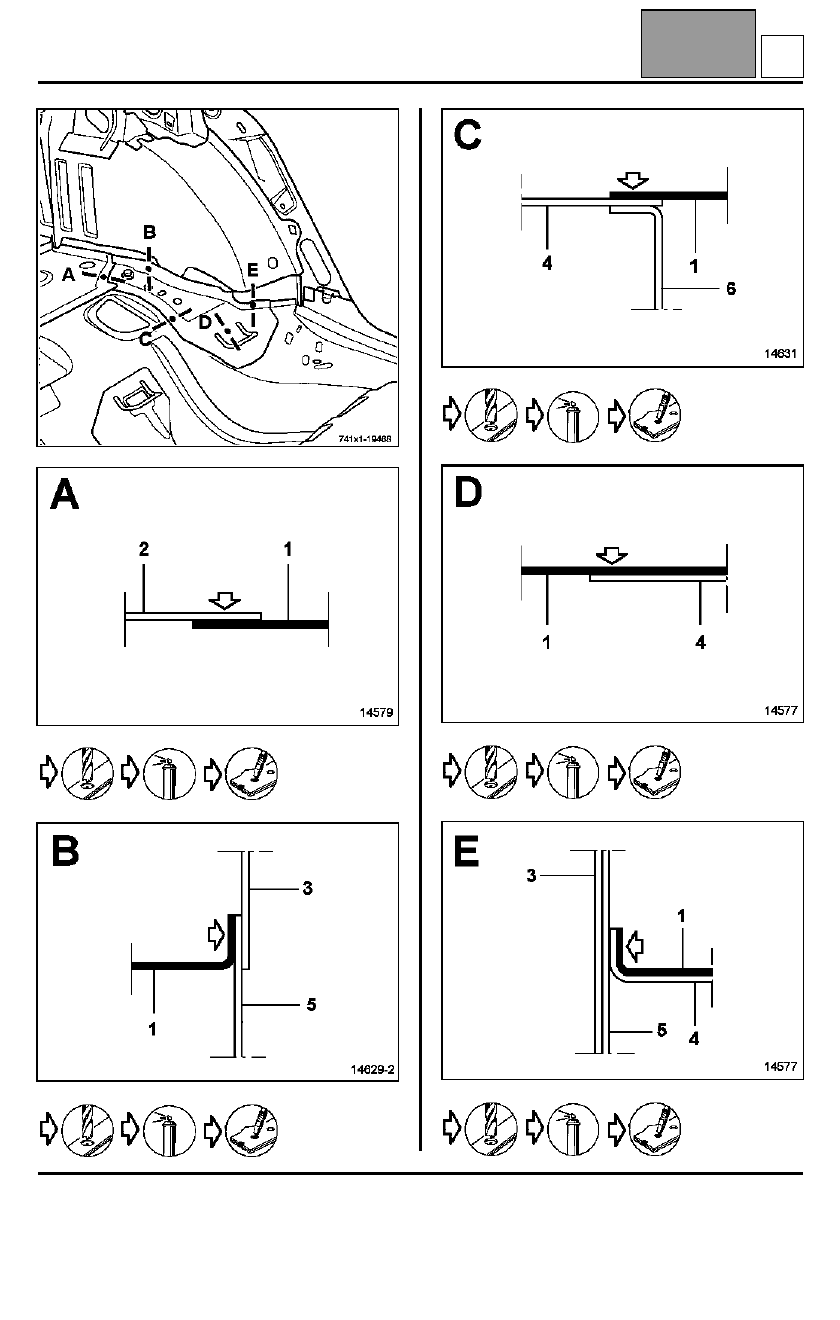

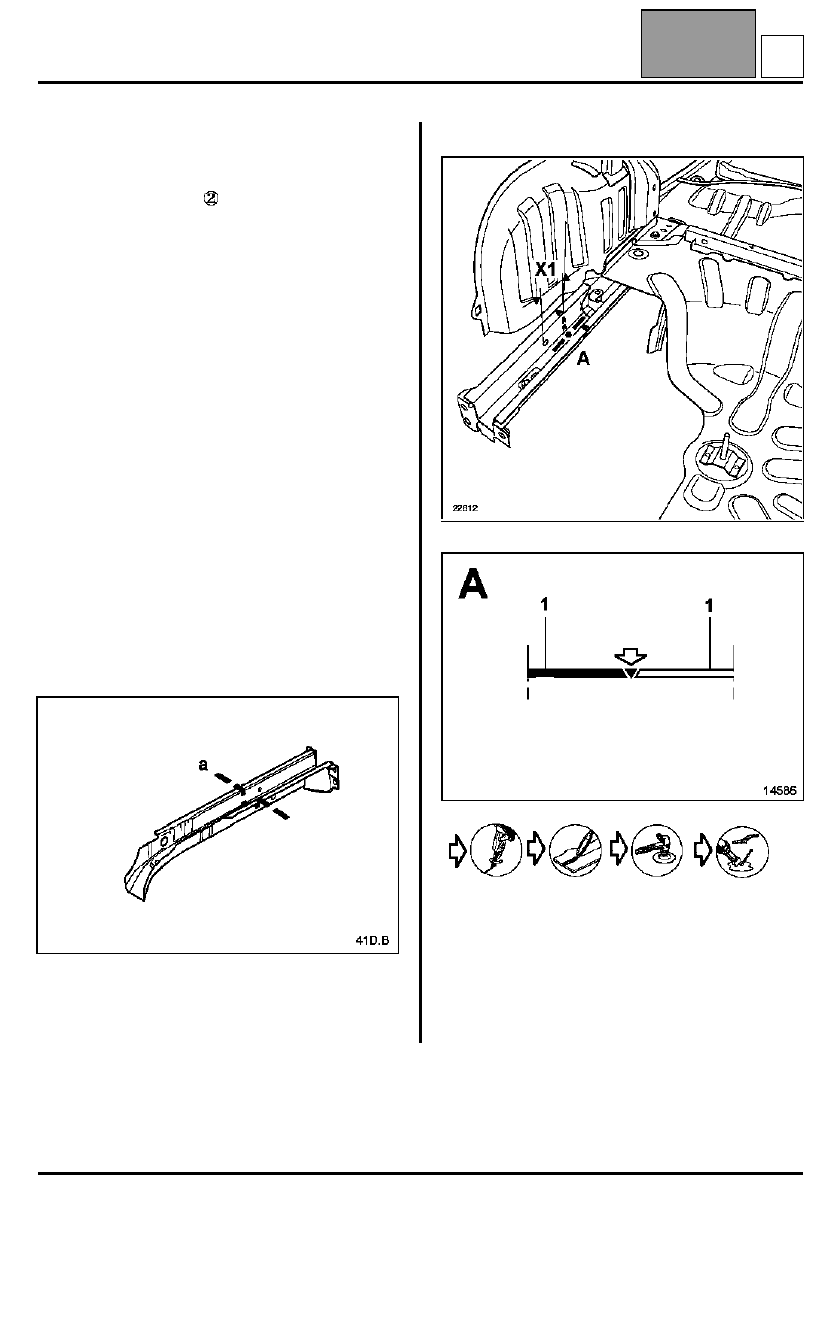

Sustitución según corte A
X1: 105 mm
IMPORTANTE:
El corte se efectúa en la zona situada entre el refuerzo
del larguero y el orificio piloto.
Respetar la cota X1 permite situarse en el centro de
esta zona.
1 Larguero trasero parte trasera
1,8
