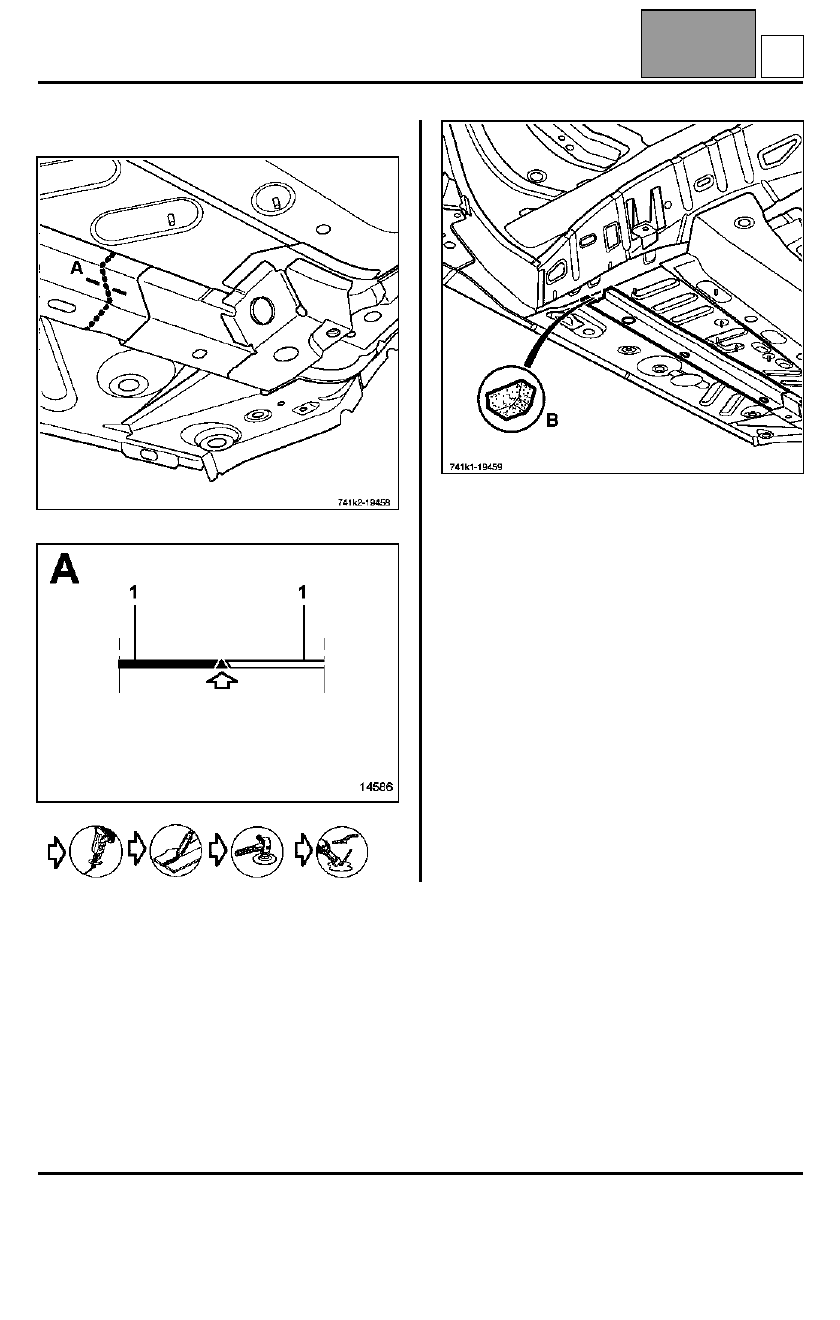

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero parte trasera

41A

Sustitución según corte A









RECUERDE:
Será necesario sustituir el inserto hinchable de
primeros equipos por el obturador Post-Venta de
espuma (B) referencia: 77 01 206 889.

Edición 2

41A-23

M

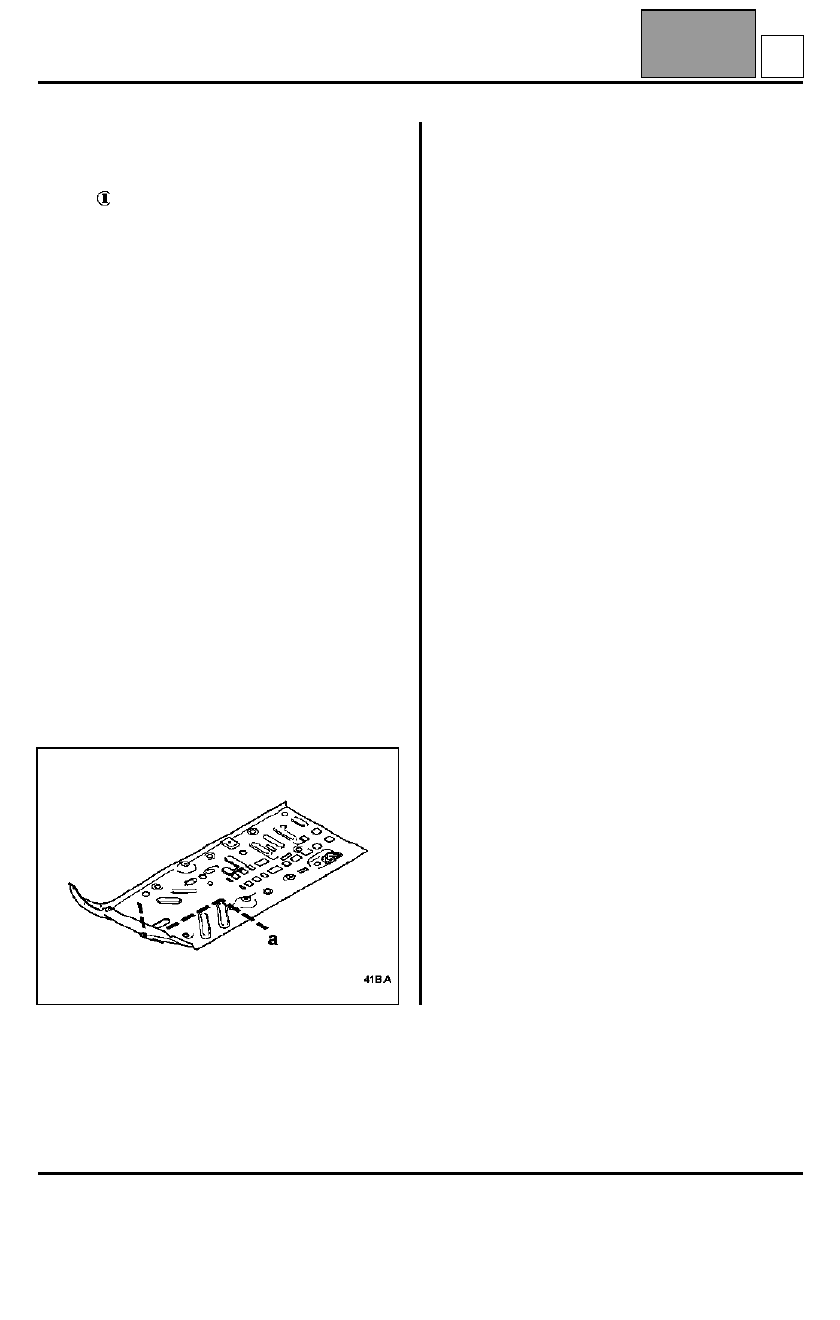

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

41B

41B-1

141B

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Esta operación se efectúa según dos posibilidades
(consultar método siguiente):
– según el corte (a),
– completa.

NOTA:
Para la sustitución según el corte (a) que se efectúa
por superposición de las chapas, el número de puntos
de taponado no viene precisado en el método.
Será necesario respetar una separación de
aproximadamente 60 mm entre los puntos de
soldadura.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO (ver
particularidad al final de la operación)

Pieza ensamblada con:
Soporte tubo de freno

PIEZAS CONCERNIDAS (espesor en mm):

1

Parte lateral del piso central

2

Paso de rueda parte trasera

3

Paso de rueda

4

Caja de fijación de la cuna

5

Larguero delantero

6

Travesaño lateral delantero

7

Refuerzo del túnel

8

Túnel

9

Larguero delantero parte trasera

10 Cierre de travesaño delantero del piso

trasero

11 Travesaño delantero del piso trasero
12 Soporte de tubo del freno de mano

1,2/0,8
      1
      2
      1,5
      1,8
      1,5
      1,2
      1,2
      2

      1
      1,2
      0,8

Edición 2

A

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

41B

41B-2

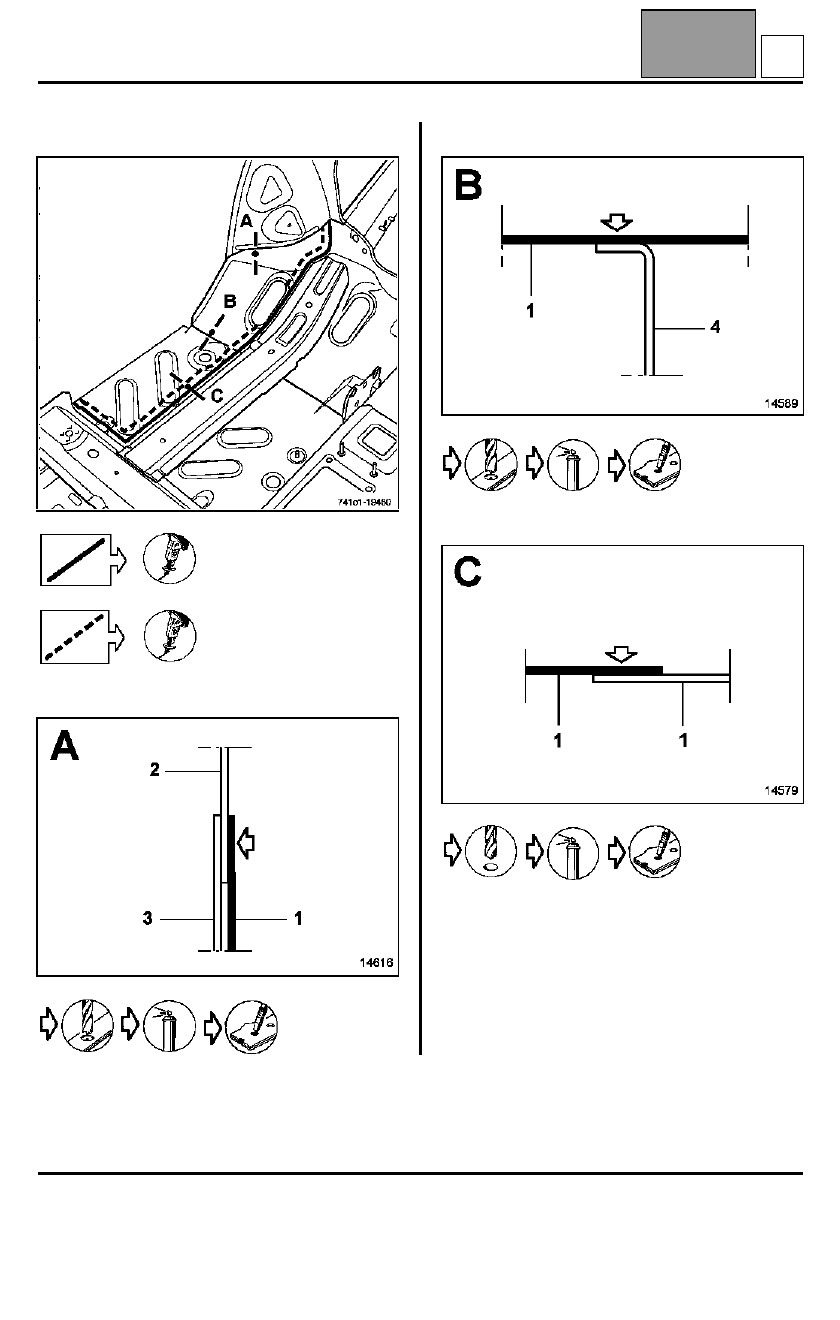

Sustitución según corte A



 en pieza de recambio



 en el vehículo





 X5





 X4







Edición 2

A

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

41B

41B-3

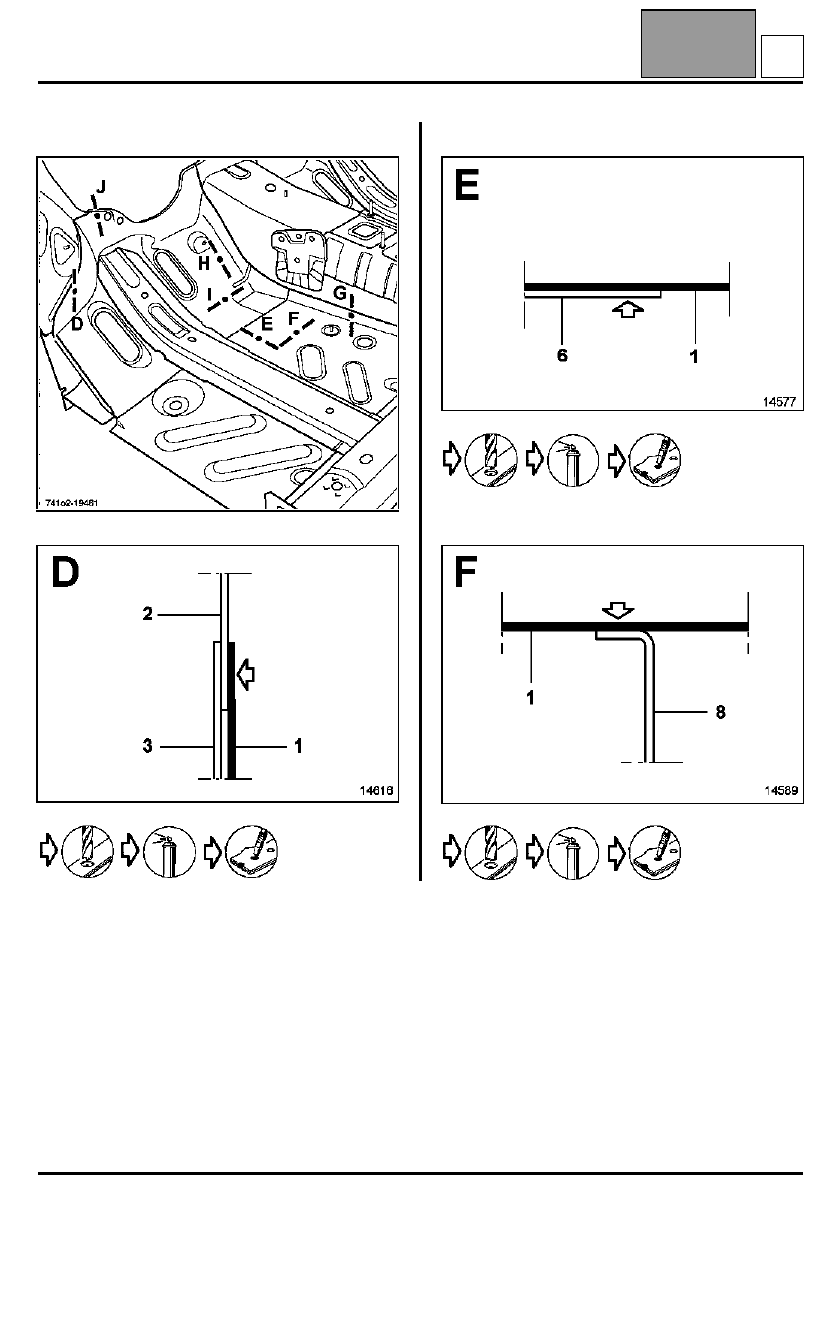

Sustitución completa





 X6





 X2





 X8

Edición 2

A
