ESTRUCTURA INFERIOR DELANTERA

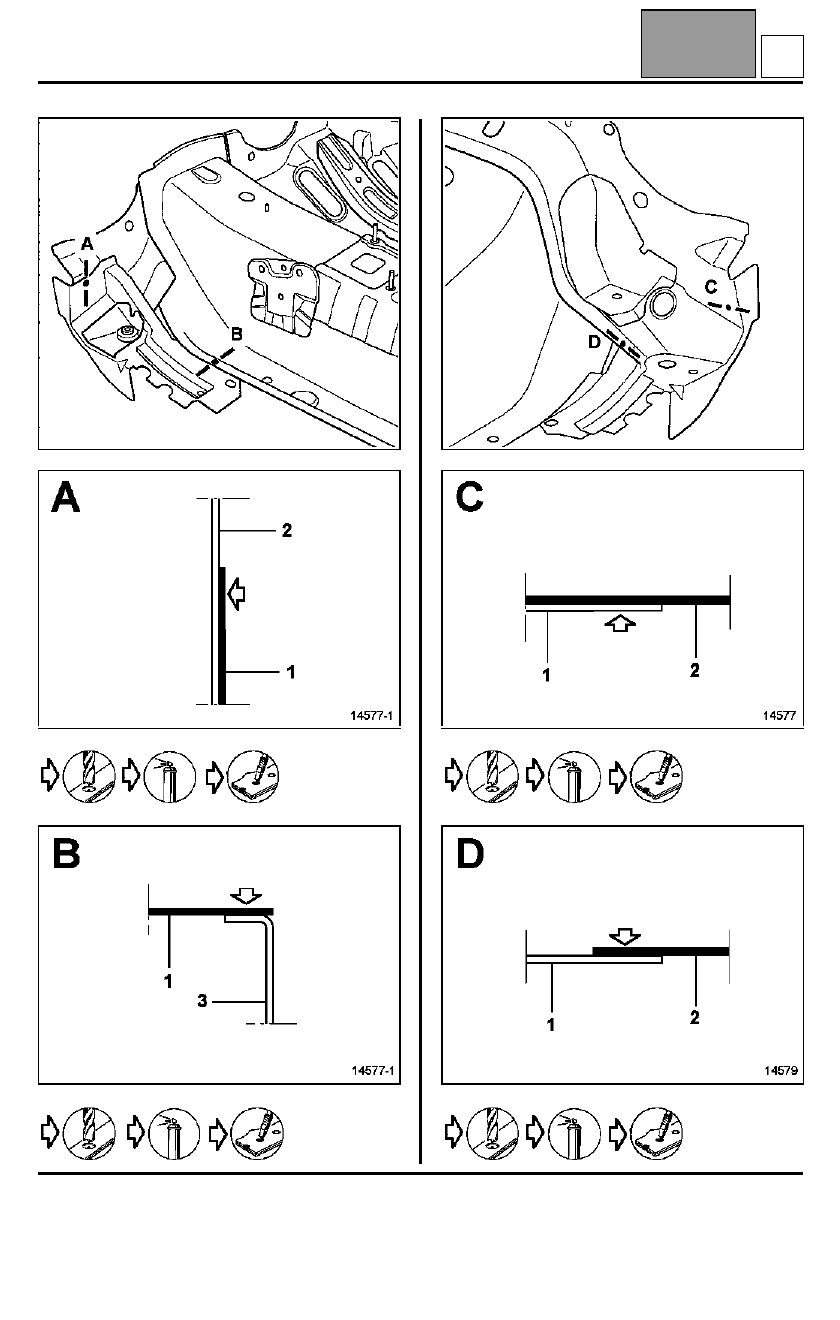

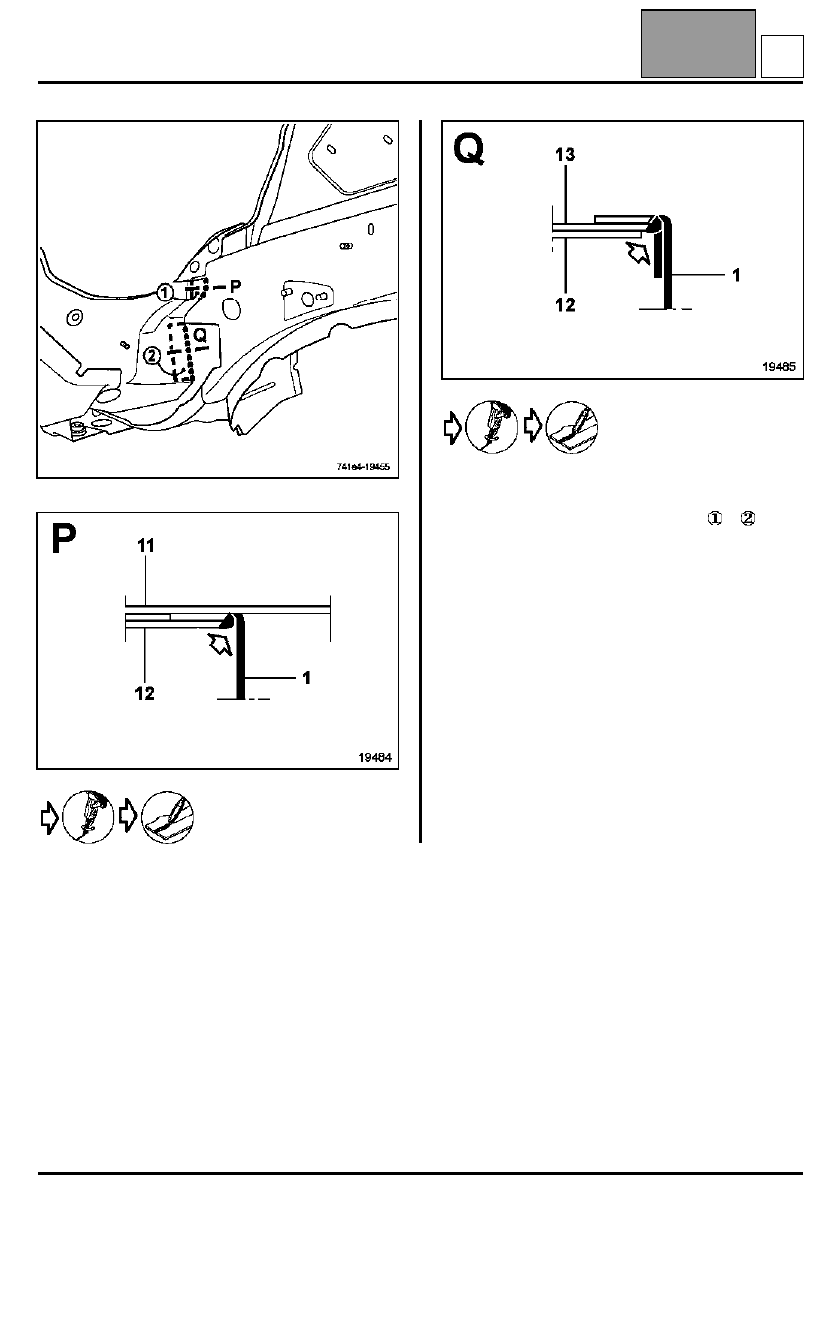

Larguero delantero

41A

41A-15





IMPORTANTE:
el recorte de los dos retornos de chapa

 y

 es

necesario para extraer el larguero.
Estas operaciones se deben realizar también en el
larguero del Almacén de Piezas de Recambio para
efectuar un cordón como se indica en el dibujo.

Edición 2

H

ESTRUCTURA INFERIOR DELANTERA

Semibloque delantero

41A

41A-16

Semibloque delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución del costado de alero
para una colisión lateral delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

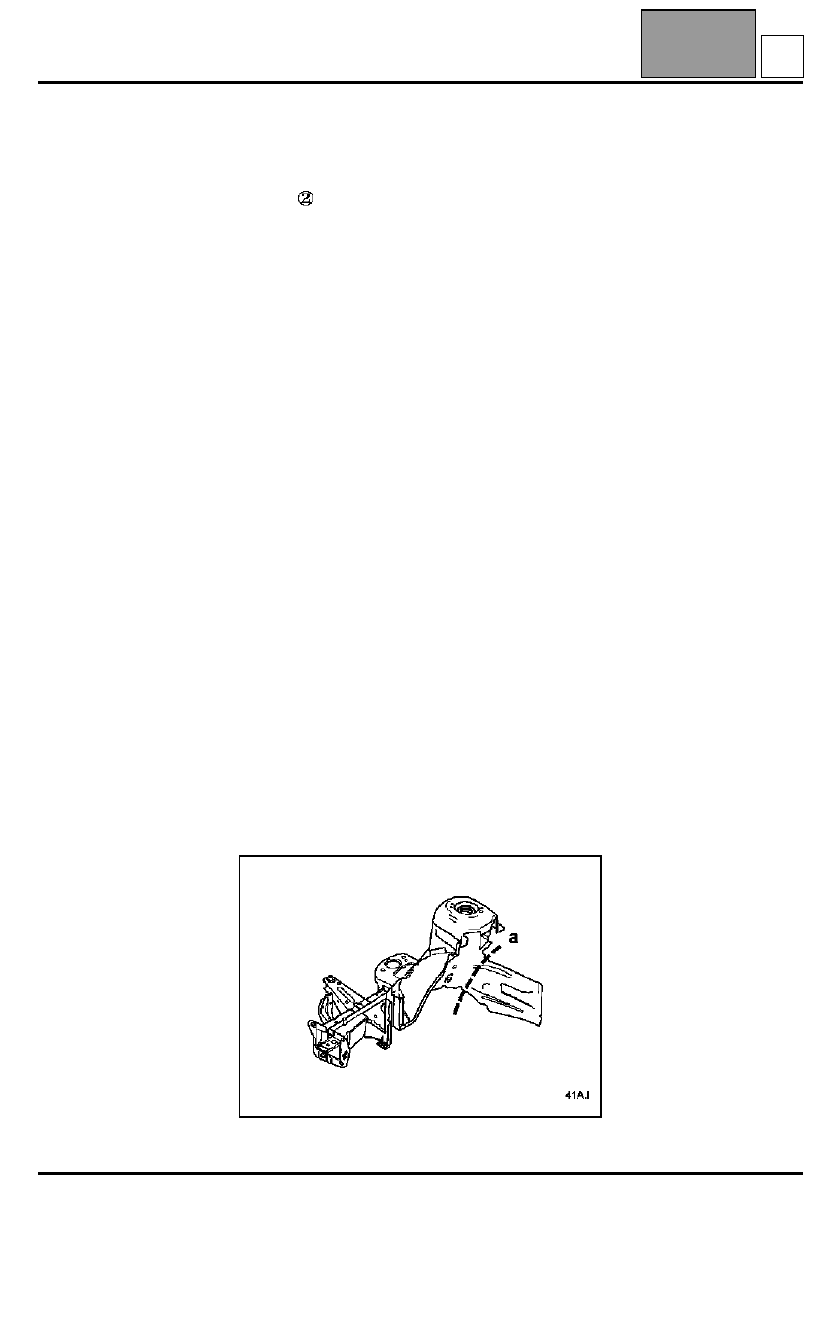

Esta operación puede efectuarse según dos
posibilidades:
– parcial según el corte (a),
– completa.

Las informaciones que conciernen a las piezas
complementarias y a las uniones específicas de la
pieza se tratan en sus capítulos respectivos (ver
índice).

Es indispensable utilizar el banco de reparación.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Larguero
Copela del amortiguador
Cierre del larguero
Paso de rueda
Espárragos soldados
Refuerzo interior
Elemento de cierre
Tuercas engastadas
Refuerzo del larguero
Soporte del motor
Soporte travesaño
Soporte caja (lado izquierdo)
Soporte batería (lado izquierdo)
Refuerzo interior
Acoplamiento de choque
Separador de fijación de la cuna
Centrador

Edición 2

I

ESTRUCTURA INFERIOR DELANTERA

Cajetín de fijación trasera de la cuna delantera

41A

41A-17

Cajetín de fijación trasera de la cuna delantera

La sustitución de esta pieza es una operación ligada a
la sustitución del refuerzo del túnel para una colisión
lateral delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Tuerca engastada

PIEZAS CONCERNIDAS (espesor en mm):

1 Caja de fijación de la cuna
2 Refuerzo del túnel
3 Túnel

1,5
1,2
1,2

Edición 2

J

ESTRUCTURA INFERIOR DELANTERA

Cajetín de fijación trasera de la cuna delantera

41A

41A-18





 X3





 X4





 X2







Edición 2
