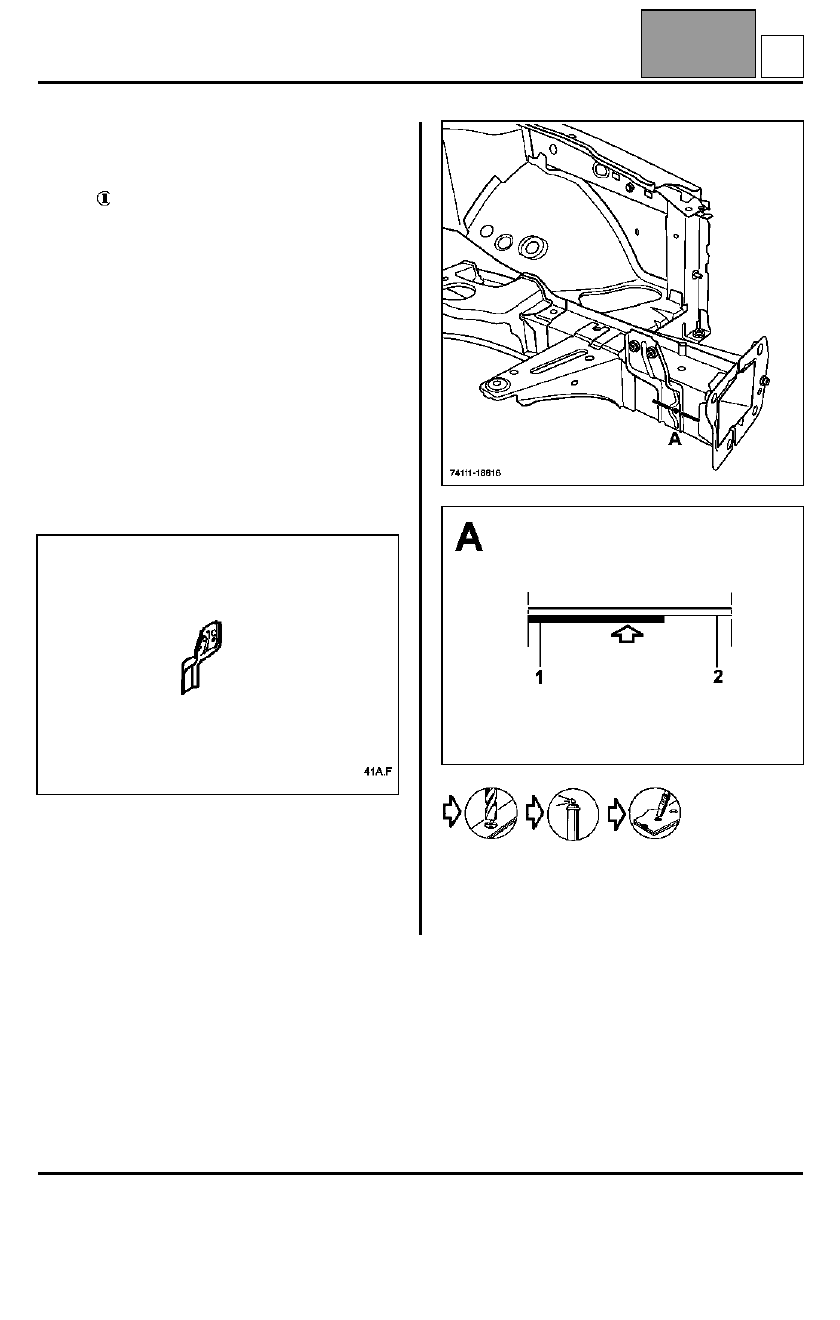

ESTRUCTURA INFERIOR DELANTERA

Soporte de fijación del frente

41A

41A-7

Soporte de fijación del frente

La sustitución de esta pieza es una operación
complementaria a la sustitución del travesaño superior
delantero para una colisión delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

El travesaño superior delantero debe ser utilizado
para el posicionamiento de la pieza.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):





 X3

1 Elemento de fijación del travesaño superior

delantero

2 Larguero delantero

1,5
2

Edición 2

F

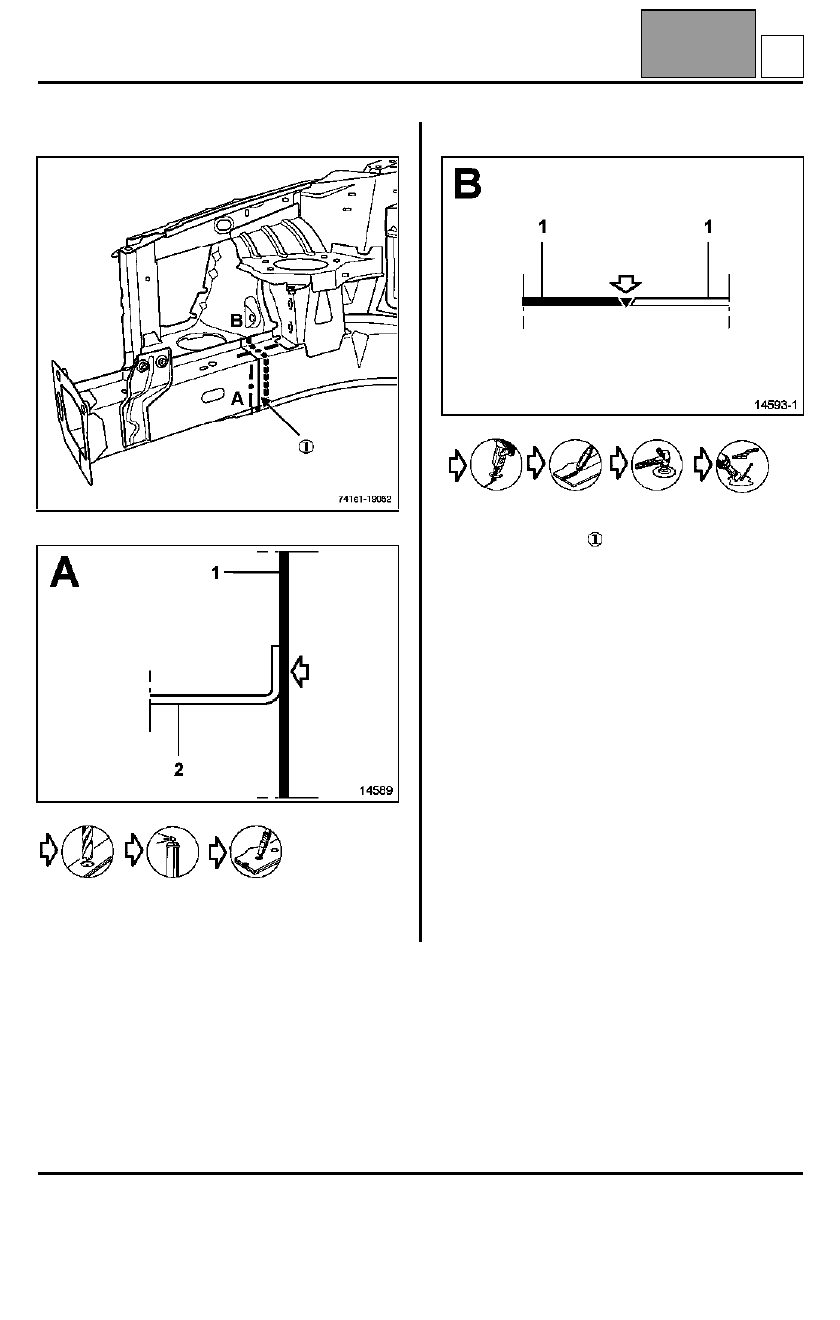

ESTRUCTURA INFERIOR DELANTERA

Soporte del recipiente de la batería

41A

41A-8

Soporte del recipiente de la batería

La sustitución de esta pieza es una operación
complementaria a la sustitución del larguero delantero
para una colisión delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

El soporte de la batería puede ser utilizado como
plantilla para el posicionamiento de la pieza.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):





 X3





 X4

1 Soporte recipiente de batería
2 Larguero delantero

1,5
2

Edición 2

G

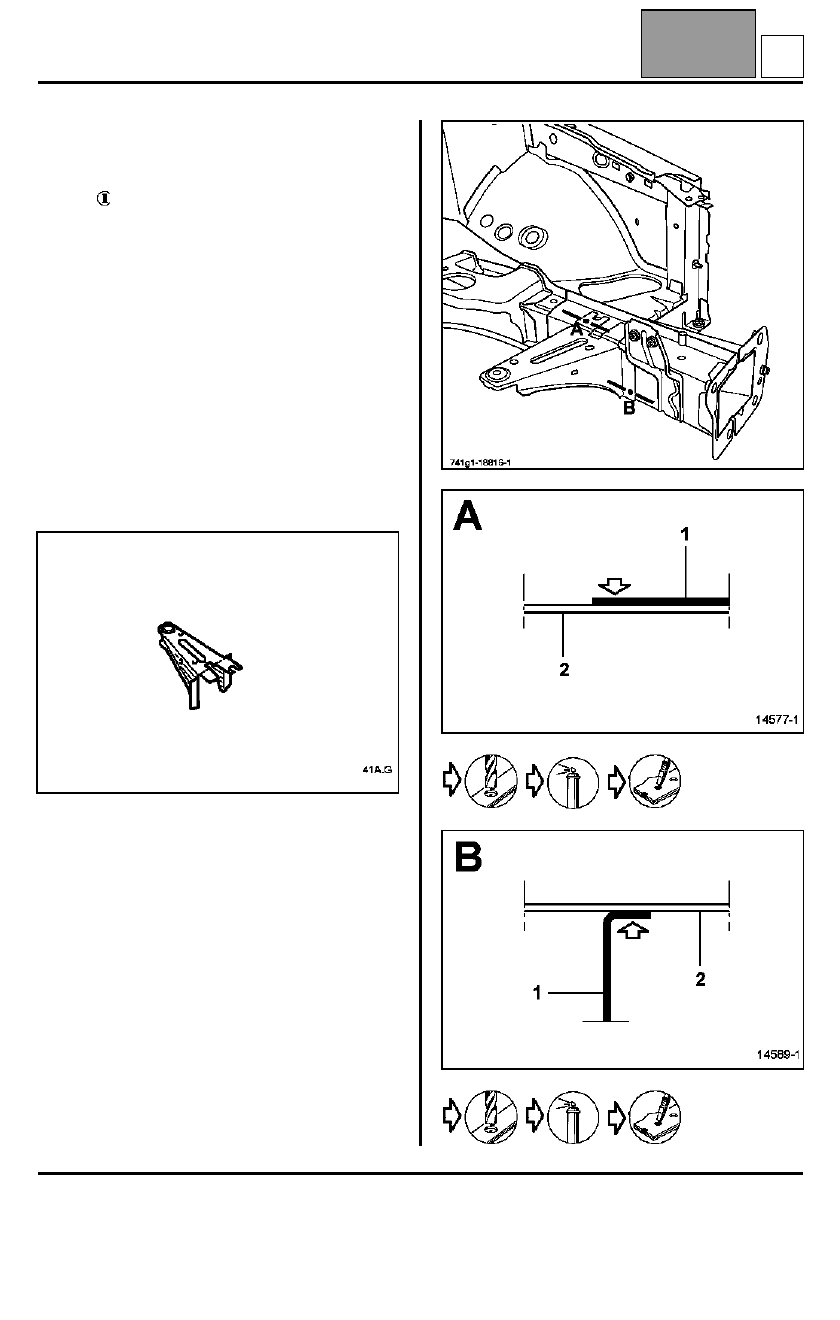

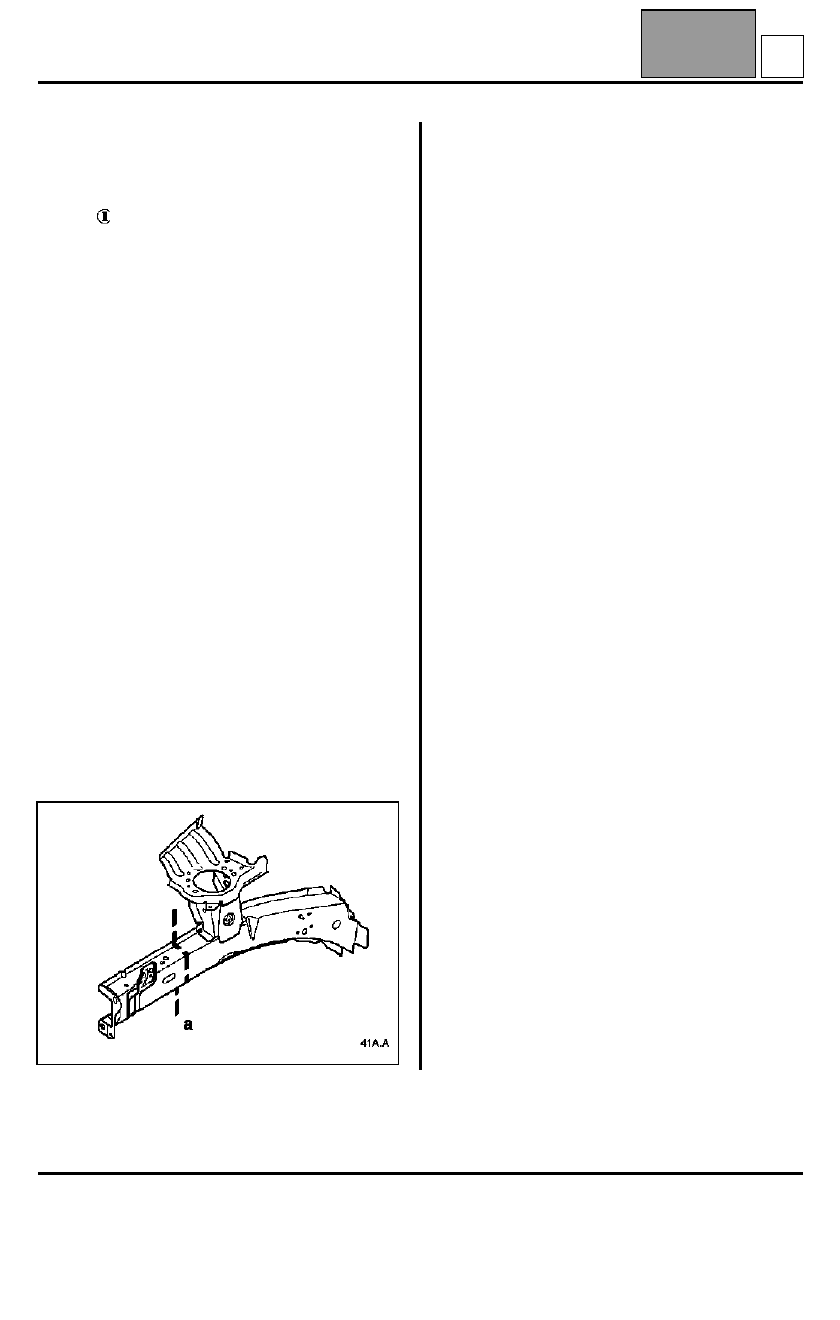

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero

41A

41A-9

Larguero delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución del refuerzo de
fijación del travesaño extremo delantero y del paso de
rueda parte delantera para una colisión delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Esta operación puede efectuarse según dos
posibilidades:
– parcial según el corte (a),
– completa.

Es indispensable utilizar el banco de reparación.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo del larguero
Soporte del motor
Soporte travesaño
Soporte cajetín (lado izquierdo)
Soporte batería (lado izquierdo)
Refuerzo interior
Acoplamiento de choque
Separador de fijación de la cuna
Centrador
Tuercas engastadas

PIEZAS CONCERNIDAS (espesor en mm):

1

Larguero delantero

2

Refuerzo del larguero

3

Soporte del motor

4

Paso de rueda parte delantera

5

Costado de alero

6

Paso de rueda

7

Refuerzo soporte del motor

8

Cierre del larguero

9

Larguero delantero parte central

10 Parte trasera del paso de rueda
11 Parte lateral del piso central
12 Refuerzo del túnel
13 Travesaño lateral delantero

      1,8
      2
      2,5
      0,8
1,2/2
      2
      1,5
1,5/2,5
      4
      1
1,2/0,8
      1,2
      1,5

Edición 2

H

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero

41A

41A-10

Sustitución según corte A





 X2

NOTA:
Es necesario preservar el refuerzo (2) durante la
operación.









IMPORTANTE: el corte se efectúa por detrás de la
línea de ensamblado

.

Edición 2

H
