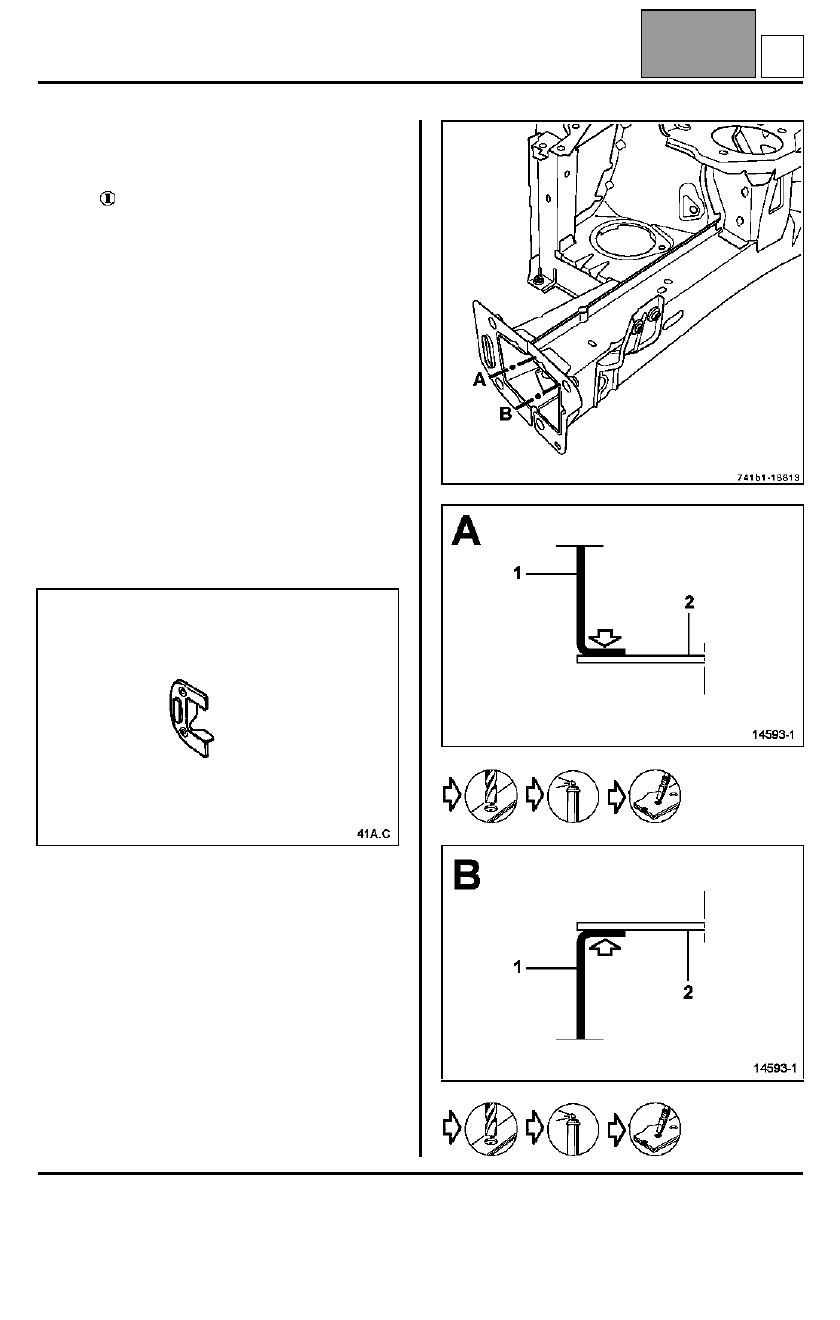

ESTRUCTURA INFERIOR DELANTERA

Refuerzo de fijación del travesaño extremo delantero

41A

41A-3

Refuerzo de fijación del travesaño extremo delantero

La sustitución de esta pieza es una operación
complementaria ligada a la sustitución del cierre del
larguero delantero para una colisión delantera.

Caso N

°



: ver introducción capítulo 40A-C

"Designación de las piezas".

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:
El travesaño extremo delantero debe utilizarse como
plantilla para el posicionamiento de la pieza.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Placa soporte
Tuercas engastadas

PIEZAS CONCERNIDAS (espesor en mm):





 X4





 X2

1 Refuerzo de fijación del travesaño extremo

delantero

2 Cierre del larguero delantero

2,5
1,5

Edición 2

C

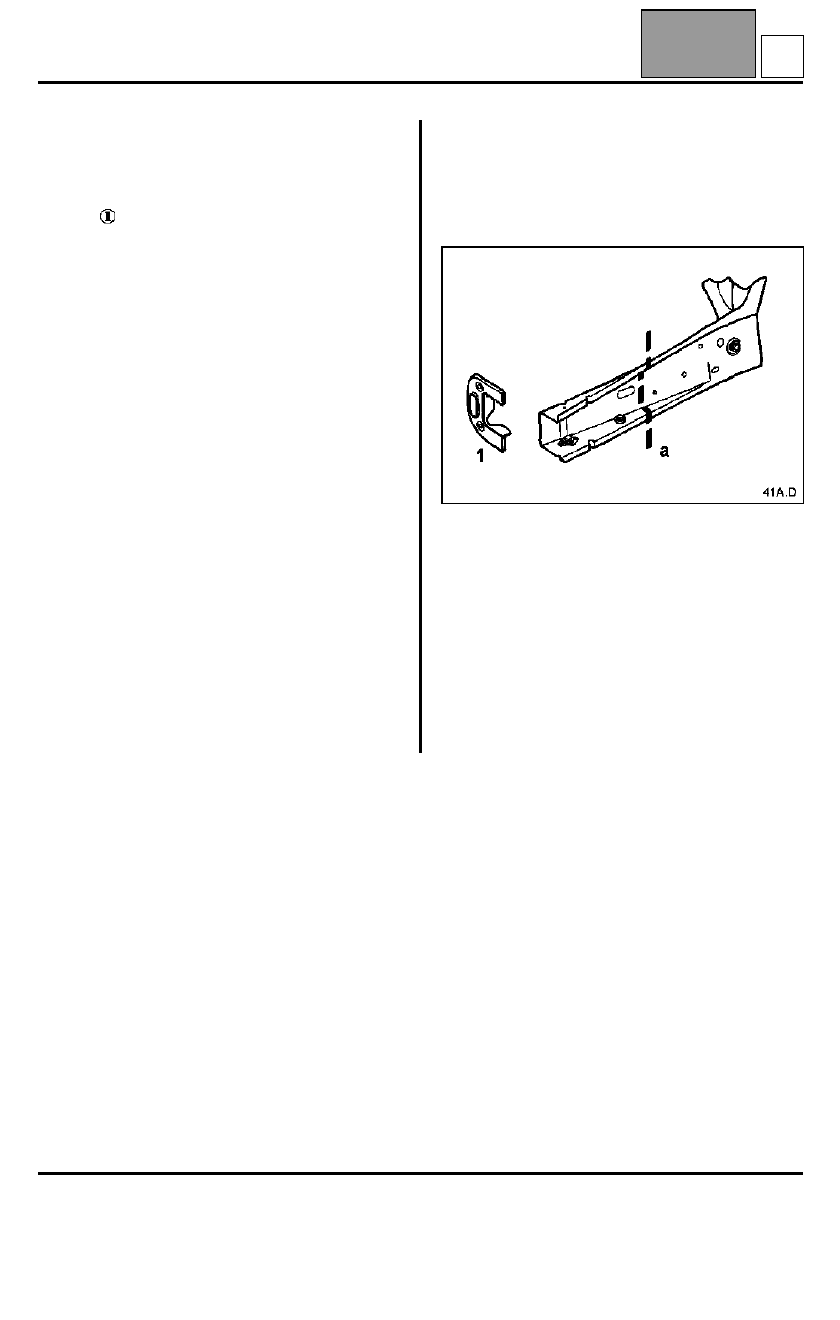

ESTRUCTURA INFERIOR DELANTERA

Cierre del larguero delantero parte delantera

41A

41A-4

Cierre del larguero delantero parte delantera

La sustitución de esta pieza es una operación
complementaria a la sustitución del refuerzo de
fijación del travesaño extremo delantero y del paso de
rueda para una colisión lateral delantera.

Caso N

°



 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
sólo las descripciones de las uniones específicas a la
pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Para efectuar esta operación, será necesario solicitar
como suplemento el refuerzo de fijación del travesaño
extremo delantero (1).

Esta operación puede efectuarse según dos
posibilidades:
– parcial según el corte (a),
– completa.

IMPORTANTE:
El cierre del larguero delantero está compuesto de dos
chapas de espesores diferentes ensambladas
(soldadas) juntas.

Es justo detrás de esta línea de empalme donde se
efectúa el corte (a).

Es indispensable utilizar el banco de reparación para
la sustitución de esta pieza.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo interior
Elementos de cierre
Tuercas engastadas

PIEZAS CONCERNIDAS (espesor en mm):

1 Cierre del larguero delantero parte

delantera

2 Paso de rueda

1,5/2,5
1,8

Edición 2

D

ESTRUCTURA INFERIOR DELANTERA

Cierre del larguero delantero

41A

41A-5

Cierre del larguero delantero

Sustitución según corte A









Sustitución completa





 X6

Edición 2

D

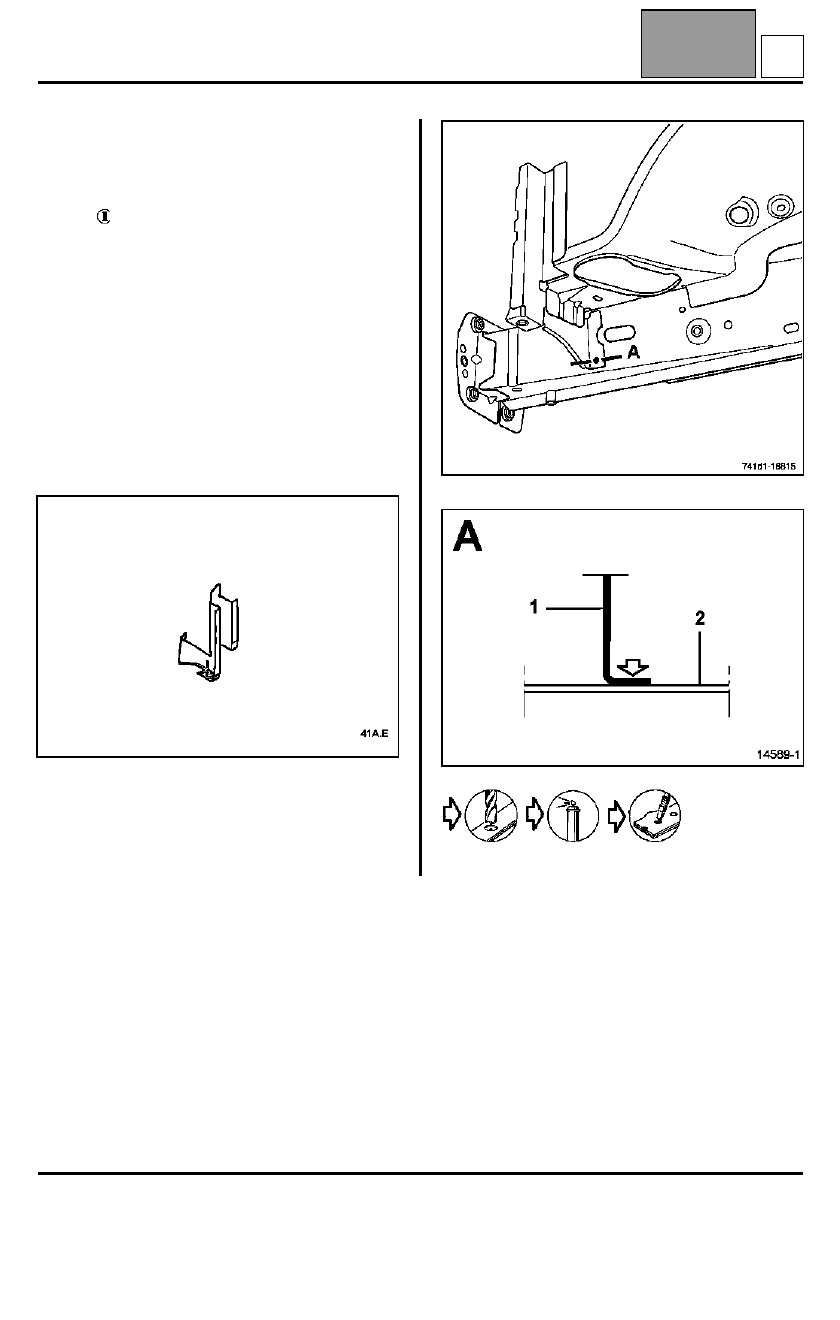

ESTRUCTURA INFERIOR DELANTERA

Travesaño lateral extremo delantero

41A

41A-6

Travesaño lateral extremo delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del larguero
delantero para una colisión delantera o del costado de
alero para una colisión lateral delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):





 X3

1 Travesaño lateral extremo delantero
2 Cierre del larguero delantero

1
1,5

Edición 2

E
