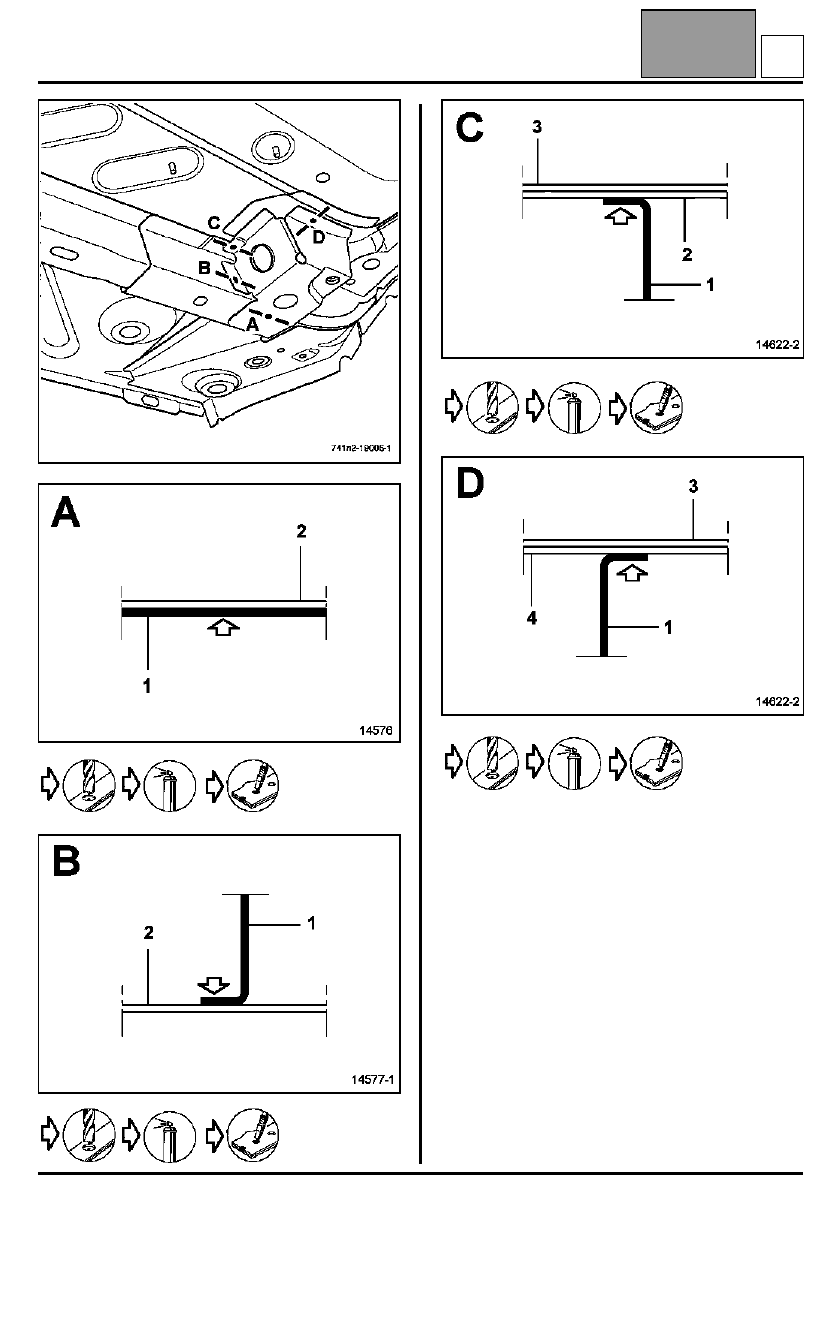

ESTRUCTURA INFERIOR DELANTERA

Refuerzo del cajetín de fijación trasera de la cuna delantera

41A

41A-19

Refuerzo del cajetín de fijación trasera de la cuna delantera

La sustitución de esta pieza es una operación ligada a
la sustitución de la parte central del larguero delantero
para una colisión lateral delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Anti-burst
Tuerca soldada

PIEZAS CONCERNIDAS (espesor en mm):

1 Refuerzo caja de fijación de la cuna
2 Larguero delantero parte central
3 Parte lateral del piso central
4 Travesaño lateral delantero

      2
      4
1,2/0,8
      1,5

Edición 2

K

ESTRUCTURA INFERIOR DELANTERA

Refuerzo del cajetín de fijación trasera de la cuna delantera

41A

41A-20





 X6





 X2









 X6

Edición 2

K

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero parte central

41A

41A-21

Larguero delantero parte central

La sustitución de esta pieza es una operación
complementaria a la sustitución de un semibloque
delantero, o de una parte lateral del piso central para
una colisión lateral delantera.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

Las informaciones que conciernen a las piezas
complementarias y a las uniones específicas de la
pieza se tratan en sus capítulos respectivos (ver
índice).

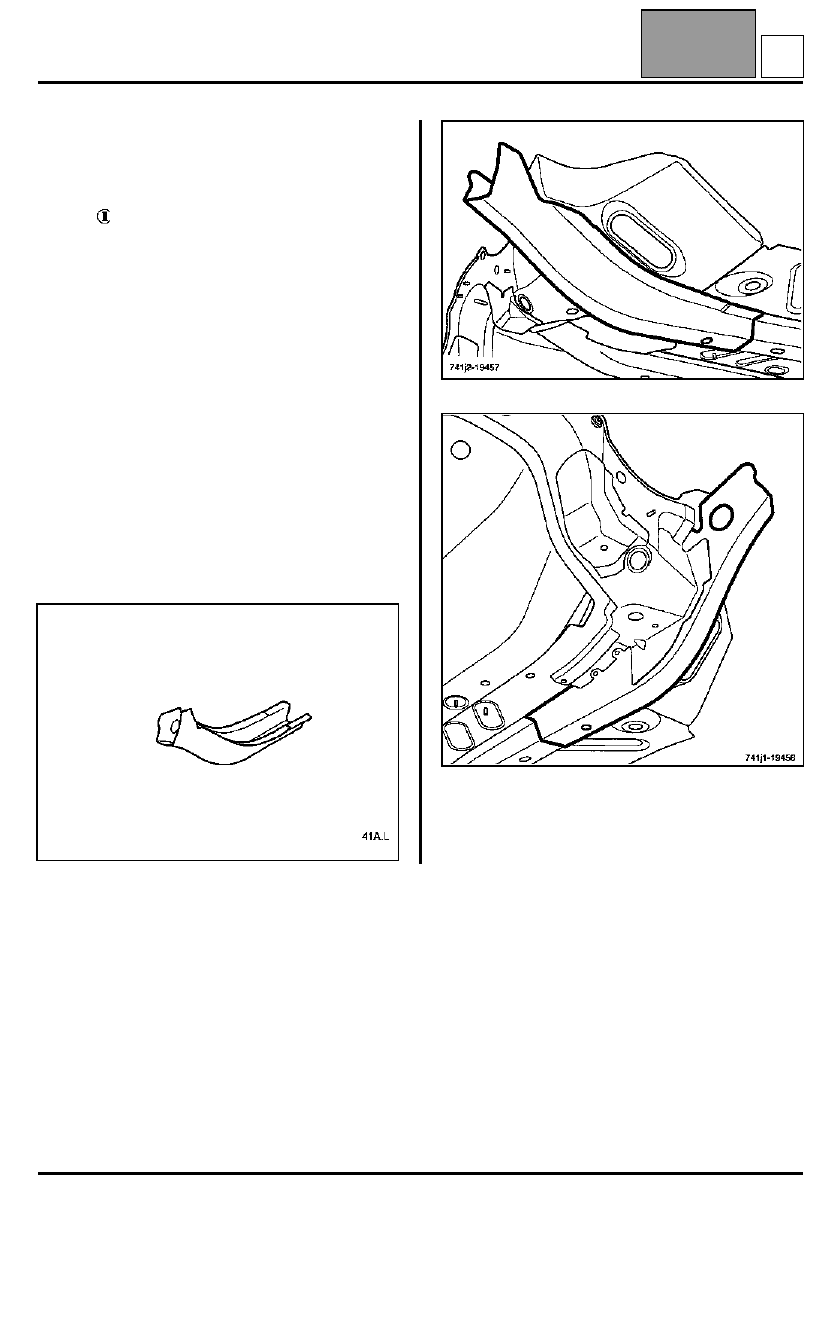

Para información, encontrarán a continuación dos
vistas de la pieza en posición.

IMPORTANTE:
Todas las soldaduras deberán realizarse por
taponado (espesor de la pieza: 4 mm).

Es indispensable utilizar el banco de reparación.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

Edición 2

L

ESTRUCTURA INFERIOR DELANTERA

Larguero delantero parte trasera

41A

41A-22

Larguero delantero parte trasera

La sustitución de esta pieza es una operación ligada a
la sustitución de la parte lateral del piso para una
colisión lateral.

Caso n˚

 (ver introducción capítulo 40A-C

"Designación de las piezas").

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Para efectuar esta operación, será necesario solicitar
como suplemento el obturador trasero para Post-
Venta de espuma (1).

Esta operación se efectúa según dos posibilidades
(consultar método siguiente):
– según el corte (a),
– completa si la operación es complementaria a la

parte central del larguero delantero.

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

NOTA:
Todas las soldaduras deberán realizarse por
taponado.

Es indispensable utilizar el banco de reparación.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con refuerzo interior.

PIEZAS CONCERNIDAS (espesor en mm):

1 Larguero delantero parte trasera

2

Edición 2

M
