AIRBAGS Y PRETENSORES

Generalidades

88C

88C-3

FUNCIONAMIENTO

En un choque frontal de un nivel suficiente:

●

Los cinturones de seguridad equipados de enrolladores con bloqueo eléctrico retienen al conductor y al
pasajero.

●

Los pretensores delanteros y los enrolladores pirotécnicos traseros tiran de los cinturones de seguridad para
ajustarlos contra el cuerpo.

●

El sistema de retención programada (SRP) limita la presión del cinturón sobre el cuerpo.

●

Los airbags frontales se inflan:
– a partir del centro del volante para proteger la cabeza del conductor.
– a partir del tablero de bordo para proteger la cabeza del pasajero delantero.

NOTA: el volumen de inflado del airbag del conductor puede ser modificado por el calculador en función:
– de la posición de reglaje del asiento del conductor (capítulo " Contactor bajo el asiento"),
– de la violencia del choque.

En un choque lateral de un nivel suficiente:

●

El airbag lateral del tórax delantero, situado en el asiento delantero (lado impacto) se despliega por el lado de
la puerta con el fin de proteger el tórax del ocupante del asiento delantero.

●

Según versión, el airbag lateral del tórax trasero, situado en el costado de carrocería (lado impacto) se despliega
por el lado de la puerta con el fin de proteger el tórax del pasajero trasero.

●

El airbag cortina (lado impacto) se despliega por el lado de la puerta con el fin de proteger la cabeza de los
pasajeros delantero y traseros.

Los pretensores pirotécnicos delanteros y los enrolladores pirotécnicos traseros pueden activarse durante un
choque lateral, durante un choque trasero o durante un vuelco (según su violencia).

ATENCIÓN: al dispararse, un generador de gas pirotécnico produce una detonación así como un ligero humo.

NOTA: la alimentación de la caja electrónica y de los quemadores la realiza normalmente la batería del vehículo.
No obstante, se incluye una capacidad de reserva de energía en la caja electrónica del airbag en caso de que falle
la batería al principio del choque.

Edición 2

AIRBAGS Y PRETENSORES

Generalidades

88C

88C-4

PROCESOS DE BLOQUEO DEL CAJETÍN
ELECTRÓNICO DEL AIRBAG

Antes de extraer una caja electrónica o antes de
realizar cualquier intervención en los sistemas de los
airbags y de los pretensores, es imperativo bloquear la
caja electrónica mediante los útiles de diagnóstico:

1 Elegir el menú "Diagnóstico de un vehículo

Renault",

2 Seleccionar y validar el tipo del vehículo,
3 Efectuar el test de la red multiplexada,
4 Seleccionar y validar el sistema que hay que

diagnosticar "Airbag",

5 Elegir el menú "Mando",
6 Seleccionar y validar la función "Parametraje"

(NXR) o "Actuadores" (Clip),

7 Validar la línea "VP006 Bloqueo del calculador",
8 En el menú "Estado", verificar que la caja esté bien

bloqueada. El estado "ET073 Calculador
bloqueado por el útil" debe estar activo y el testigo
del airbag en el cuadro de instrumentos debe estar
encendido (las cajas electrónicas nuevas se
suministran en este estado).

NOTA: para desbloquear la caja electrónica del
airbag, emplear el mismo método validando la línea
"VP007 Desbloqueo del calculador".

El estado "ET073 Calculador bloqueado por el útil"
no debe estar activo y el testigo del airbag en el
cuadro de instrumentos debe apagarse.

OBSERVACIÓN:
En caso de que estos sistemas tengan un mal
funcionamiento durante un choque, se puede verificar
con los útiles de diagnóstico que no había ningún fallo
presente antes del choque.
Tras un bloqueo después de un choque, es posible
controlar las líneas de ignición alimentadas por el
mando "lectura de los contextos de avería" con el útil
de diagnóstico.

TESTIGO LUMINOSO EN EL CUADRO DE
INSTRUMENTOS

Este testigo controla el funcionamiento:

●

de los pretensores delanteros,

●

de los enrolladores pirotécnicos traseros,

●

de los airbags frontales,

●

de los airbags de tórax delantero,

●

de los airbags laterales "cortina",

●

de los airbags de tórax trasero (según versión),

●

de la batería (control de la tensión de alimentación),

Debe encenderse unos segundos al poner el contacto
y después apagarse (y permanecer apagado).

Si no se enciende al poner el contacto o si se
enciende cuando el vehículo circula, señala un fallo en
el sistema (consultar el documento "diagnóstico").

OBSERVACIÓN: en algunos casos de arranque, el
testigo puede encenderse brevemente y después
apagarse.

IMPORTANTE: un fallo en los cinturones de seguridad
delanteros o del calculador electrónico de cinturones
no enciende el testigo de fallo del airbag.

Edición 2

AIRBAGS Y PRETENSORES

Cajetín electrónico del airbag

88C

88C-5

Cajetín electrónico del airbag

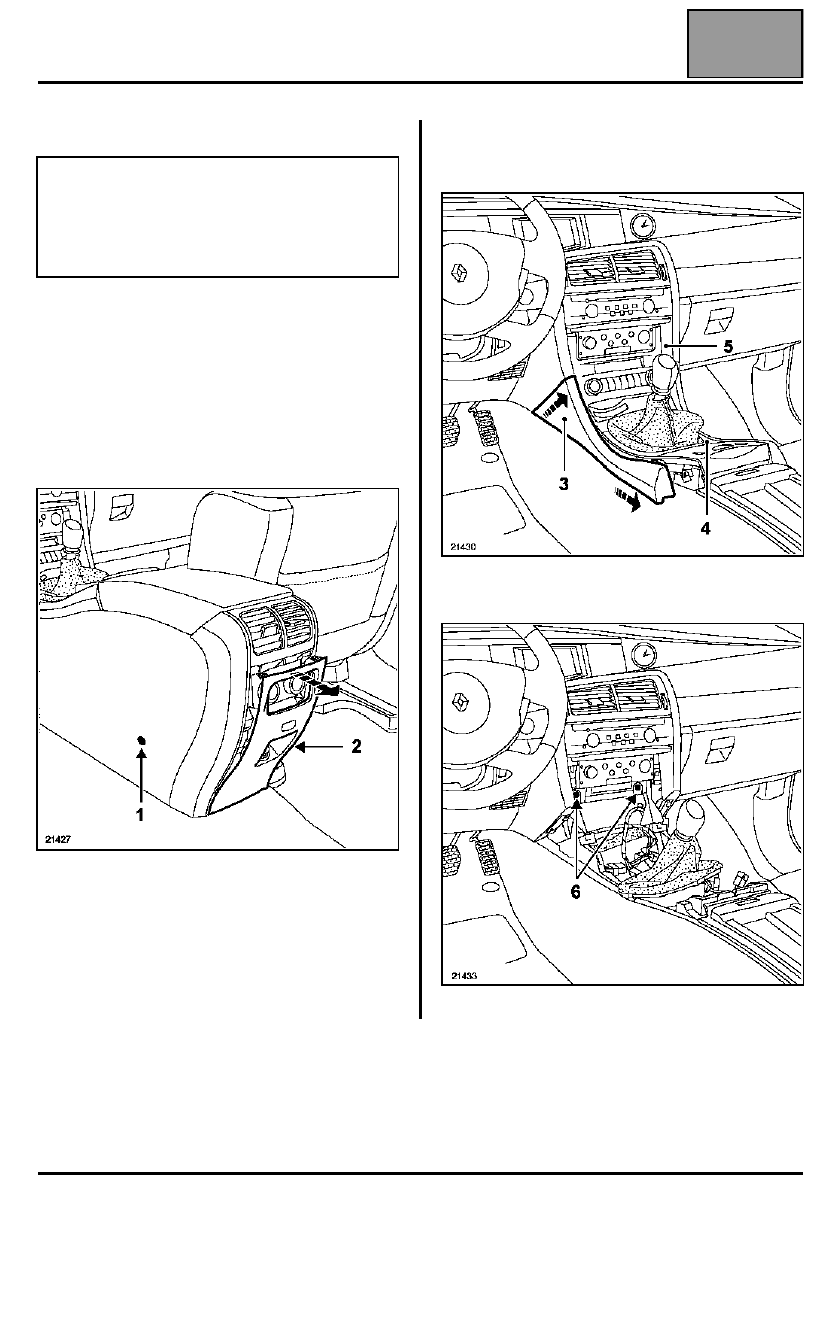

EXTRACCIÓN

Avanzar los asientos delanteros al máximo.

Quitar los tornillos (1) situados en la parte trasera de la
consola.

Extraer la tapa trasera de la consola (2):
– tirar de la parte central,
– soltar la parte superior,
– levantar la tapa.

Extraer:
– los protectores clipsados de las consolas (3)

ejerciendo un movimiento hacia arriba, a lo largo del
tablero de bordo,

– el fuelle del mando de velocidades,
– la Unidad Central de Comunicación (según versión)

mediante el útil MS. 1373,

– el frente superior de la consola (4),

– el frente (5) soporte del cuadro de mando del

acondicionamiento del airbag y del lector de tarjeta
RENAULT,

– los tornillos (6) de fijación de la consola.

IMPORTANTE: antes de extraer un elemento del
sistema de seguridad, bloquear la caja electrónica
del airbag mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende (con el contacto puesto).

Edición 2

AIRBAGS Y PRETENSORES

Cajetín electrónico del airbag

88C

88C-6

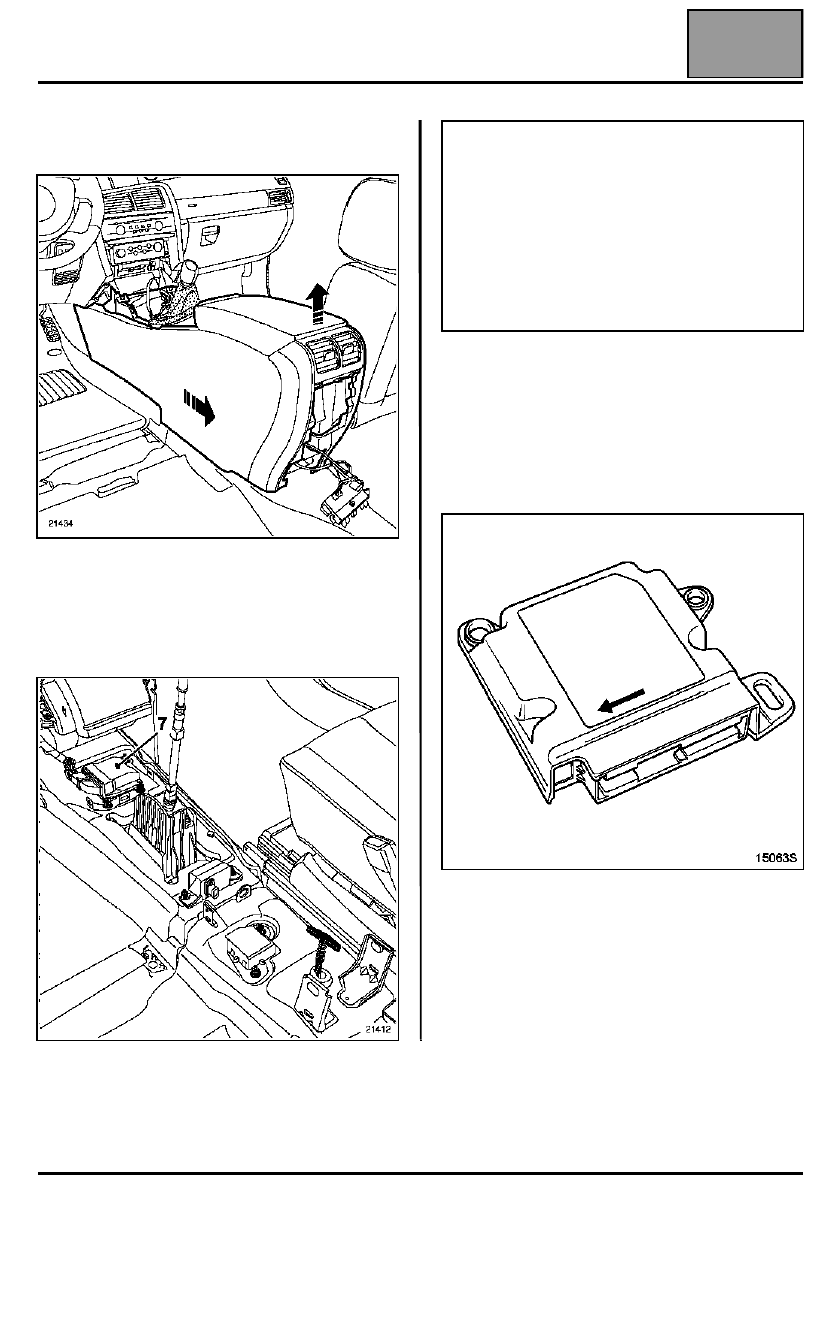

Levantar la parte trasera de la consola. Llevar el
conjunto hacia atrás.

Desconectar la caja electrónica del airbag (7) y
después extraer las fijaciones.

NOTA: la extracción del conducto de aire no es
necesaria.

REPOSICIÓN

Respetar el sentido de montaje indicado mediante una
flecha en la caja electrónica.

Posicionar la caja y después apretar las fijaciones al
par de 0,8 daN.m antes de conectar el conector.

Desbloquear la caja electrónica del airbag y después
controlar la ausencia de fallo.

ATENCIÓN:

●

Durante una intervención bajo el vehículo
(escape, carrocería, etc.), no utilizar un martillo ni
dar golpes en el piso sin haber bloqueado la caja
electrónica mediante el útil de diagnóstico.

●

Al instalar un accesorio eléctrico en Post-Venta
(altavoz, cajetín de alarma o cualquier otro
aparato que pueda generar un campo magnético),
éste no deberá ser colocado en el entorno
cercano a la caja electrónica Airbags-pretensores.
