CABLEADO

Implantación de los calculadores en el vehículo

88A

88A-1

188A

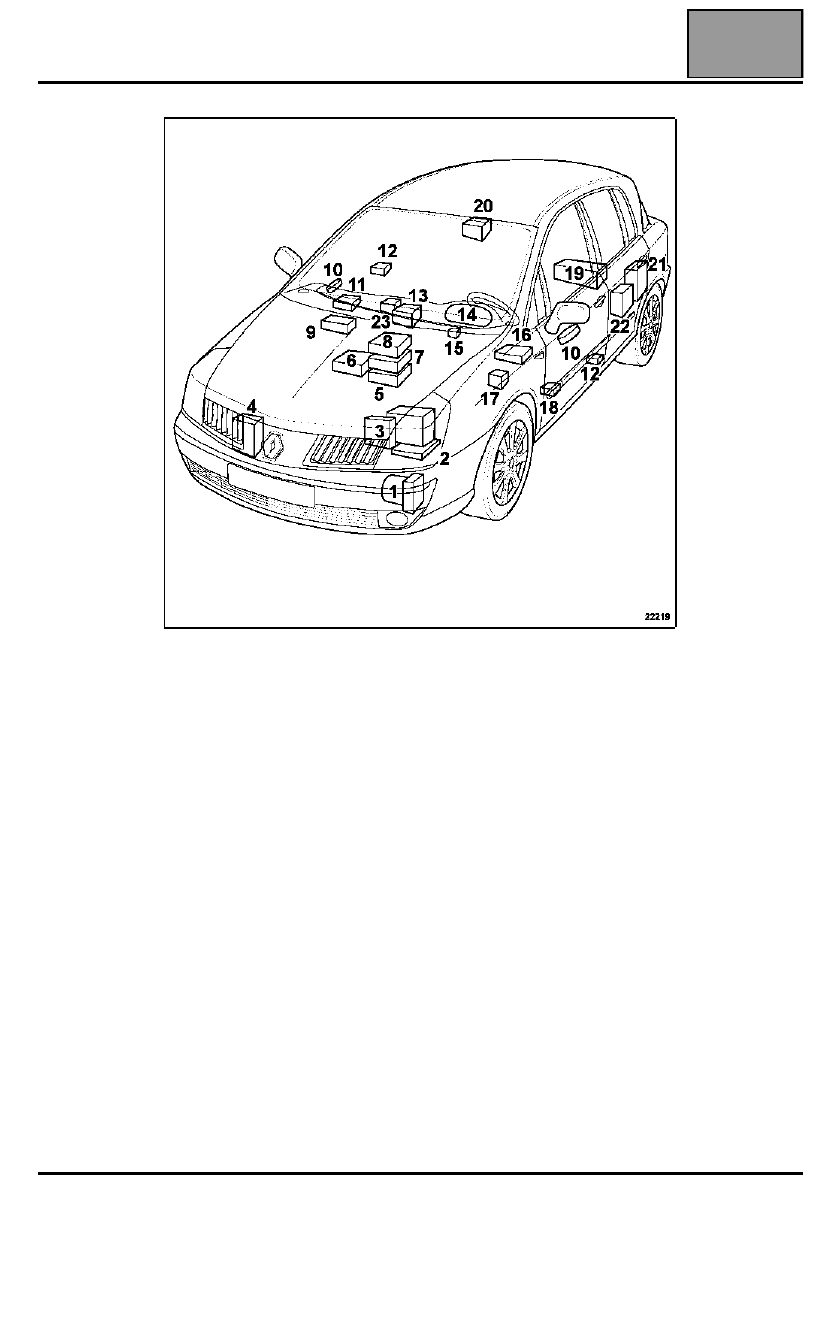

CABLEADO

Implantación de los calculadores en el vehículo

1

Calculador del sistema antibloqueo

2

Calculador de inyección

3

Calculador de transmisión automática

4

Regulador de velocidad con control de distancia (radar)

5

Lector de tarjeta RENAULT

6

Unidad Central de Comunicación (para la Navegación)

7

Cuadro de mando de climatización regulada

8

Auto-radio "Gama Baja" o cargador de CD

9

Visualizador de la radio o pantalla de navegación

10 Mando del elevalunas y retrovisores eléctricos
11 Cajetín de síntesis de la palabra
12 Captadores de choques laterales
13 Calculador airbag
14 Cuadro de instrumentos
15 Cerrojo eléctrico de la columna de dirección
16 Unidad Central del Habitáculo
17 Reglaje in situ
18 Memorización del puesto de conducción
19 Freno de estacionamiento eléctrico
20 Ayuda al aparcamiento
21 Cargador de CD (con radio "Gama Baja")
22 Calculador del Sistema de Vigilancia de la Presión de los Neumáticos.
23 Repetidor de transmisión automática

Edición 2

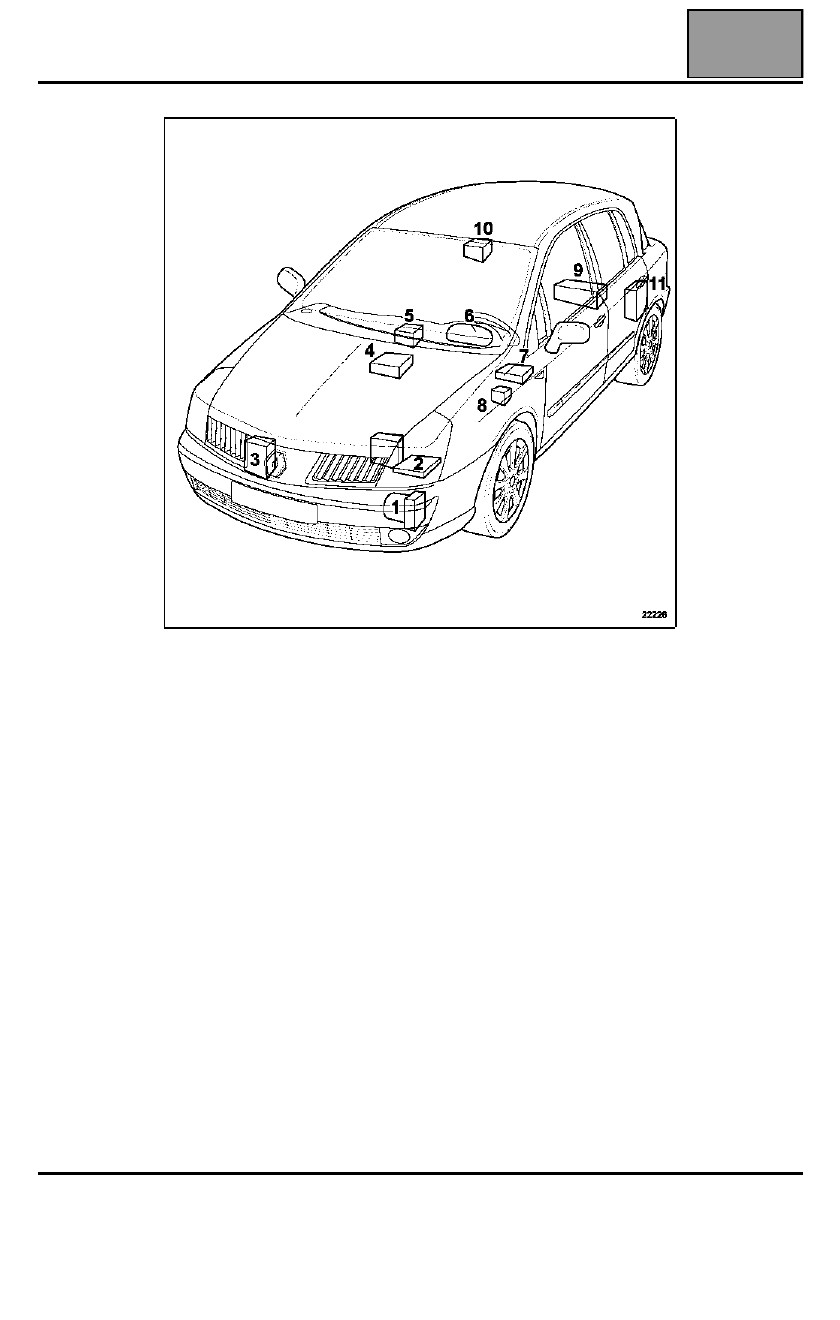

CABLEADO

Implantación de los calculadores diagnosticados

88A

88A-2

Implantación de los calculadores diagnosticados

1

Calculador del sistema antibloqueo

2

Calculador de inyección

3

Regulador de velocidad con control de distancia (radar)

4

Cuadro de mando de climatización regulada

5

Calculador airbag

6

Cuadro de instrumentos

7

Unidad Central del Habitáculo

8

Reglaje in situ (lámparas de Xenón)

9

Freno de estacionamiento eléctrico

10 Ayuda al aparcamiento
11 Calculador del Sistema de Vigilancia de la Presión de los Neumáticos.

Edición 2

CABLEADO

Conector automático del asiento

88A

88A-3

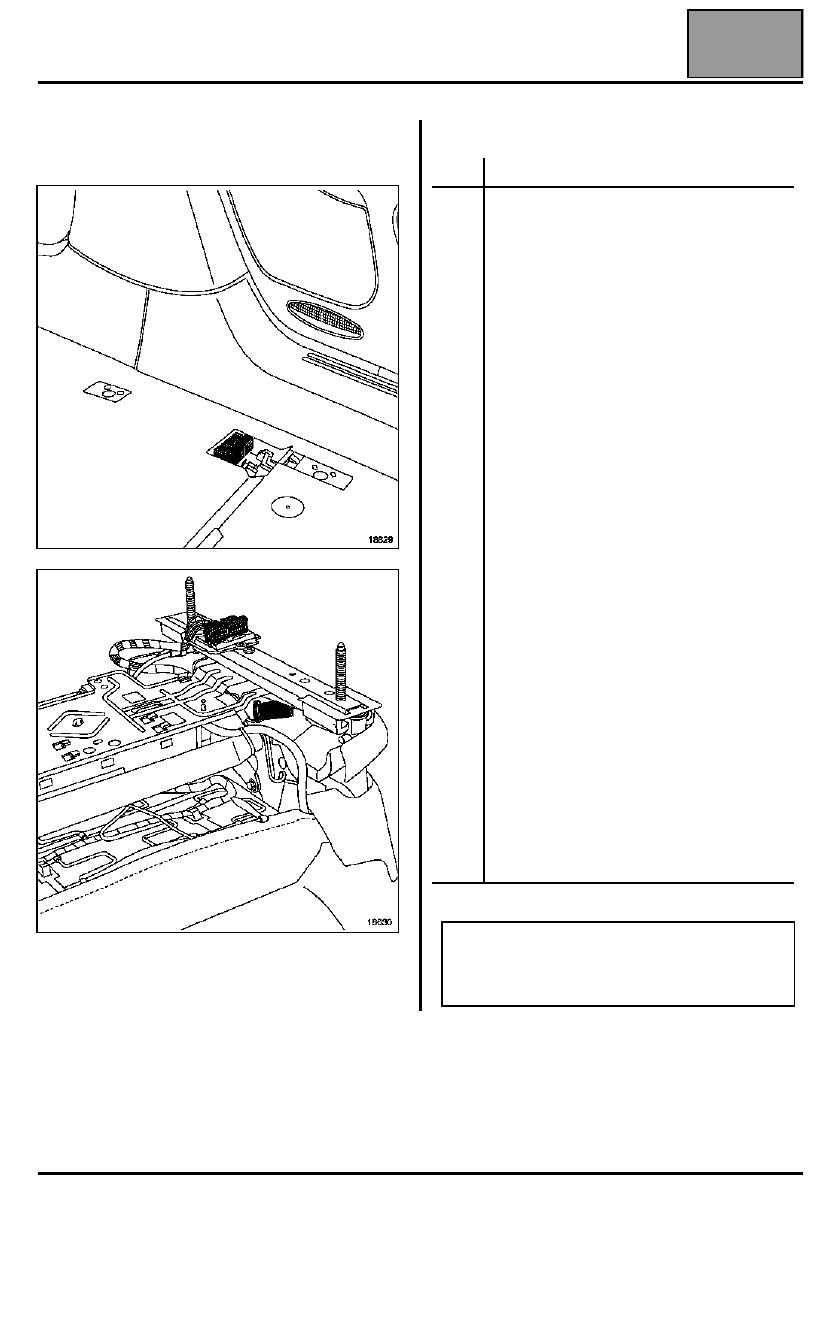

Conector automático del asiento

CONECTOR AUTOMÁTICO DEL ASIENTO

CONEXIÓN (la más completa)

18829

18630

Vía

Designación

1

2
3
4
5
6

7
8

9

10
11

12
13
14

15

16
17
18
19
20
21
22
23

24

25
26
27

28

Alimentación del asiento eléctrico
(+ accesorios)
Testigo del cinturón (conductor)
Alimentación del asiento calefactante
Alimentación iluminación bajo el asiento
Masa
Enrollador eléctrico del cinturón de
seguridad
Airbag lateral tórax
Pretensor de hebilla del cinturón de
seguridad
Captador de posición del asiento
(conductor)
Señal memorización (conductor)
Alimentación asiento memorizable
(conductor)
No utilizada
Masa
Enrollador eléctrico del cinturón de
seguridad
Alimentación asiento memorizable
(conductor)
Testigo del asiento calefactante
Alimentación asiento eléctrico
No utilizada
No utilizada
No utilizada
Airbag lateral tórax
Pretensor de hebilla
Masa captador de posición del asiento
(conductor)
Señal memorización (conductor) hacia los
retrovisores
No utilizada
Masa iluminación bajo el asiento
Enrollador eléctrico del cinturón de
seguridad
Pretensor ventral (conductor)

ATENCIÓN: durante la extracción de un asiento,
tener la precaución de no dañar el conector para
no generar electricidad estática que pueda
provocar una activación del airbag.

EdiciónEdición 2

CABLEADO

Conector de guarnecido de techo

88A

88A-4

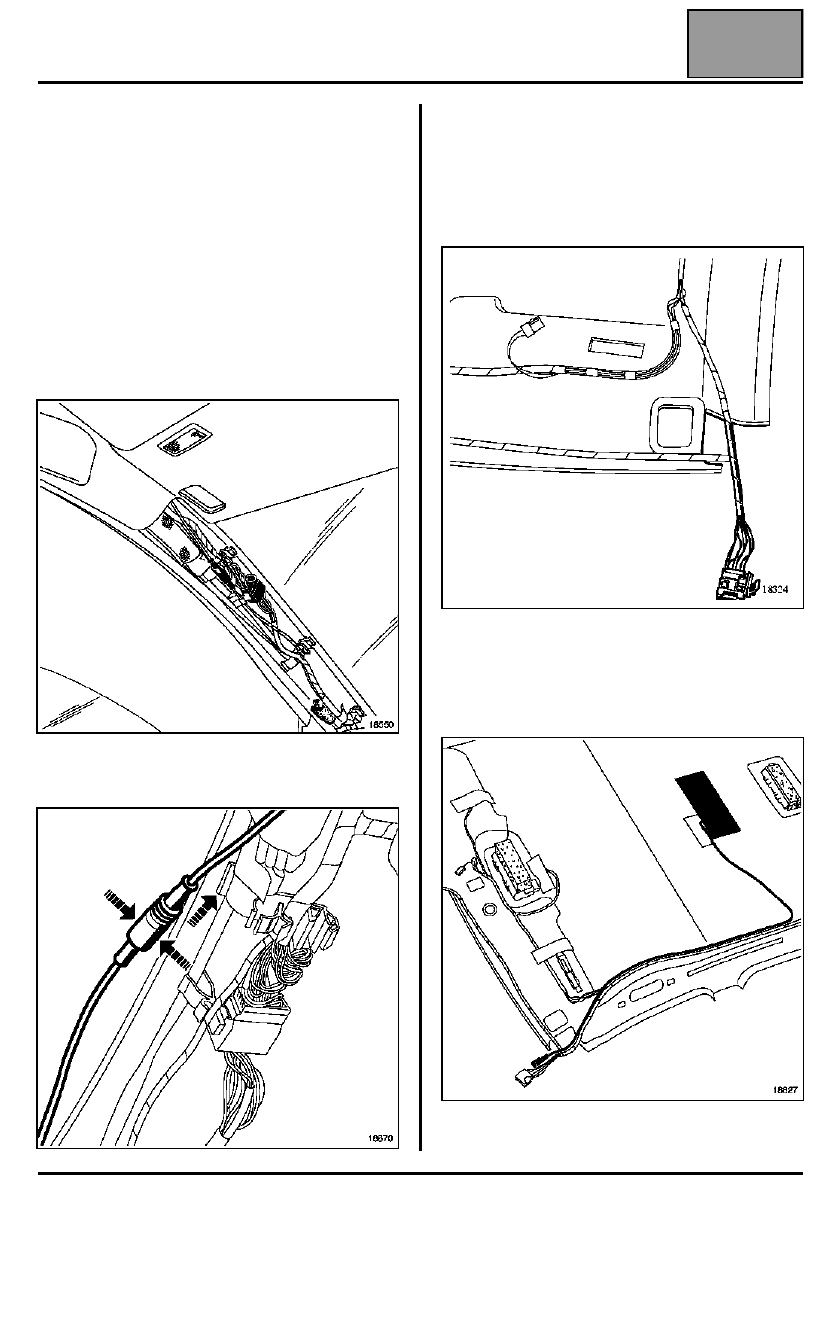

Conector de guarnecido de techo

El guarnecido del techo no está pegado en el
vehículo. Éste se sujeta por las juntas de los
abrientes, por los quitasoles y por las asas de sujeción
(emplear el útil Car. 1597).

Es posible sustituir el guarnecido y conservar el
cableado o sustituir el cableado y conservar el
guarnecido.

EXTRACCIÓN

El cableado está pegado en el guarnecido. En caso de
extracción, calentar la cola con una pistola para cola y
después cortar el cordón de cola teniendo la
precaución de no dañar el cableado.

Es también posible dejar colocado el cableado que
falla, y pegar el cableado nuevo a lo largo de éste.

REPOSICIÓN

Durante la reposición del cableado en el guarnecido,
es imperativo respetar la posición de los conectores
respecto al borde del guarnecido. Una marca en el
cableado debe coincidir con el borde del guarnecido.

Particularidades de la antena manos libres

La antena manos libres está pegada en el guarnecido.
Puede sustituirse sola.

18550

18870

18827
