AYUDA AL APARCAMIENTO

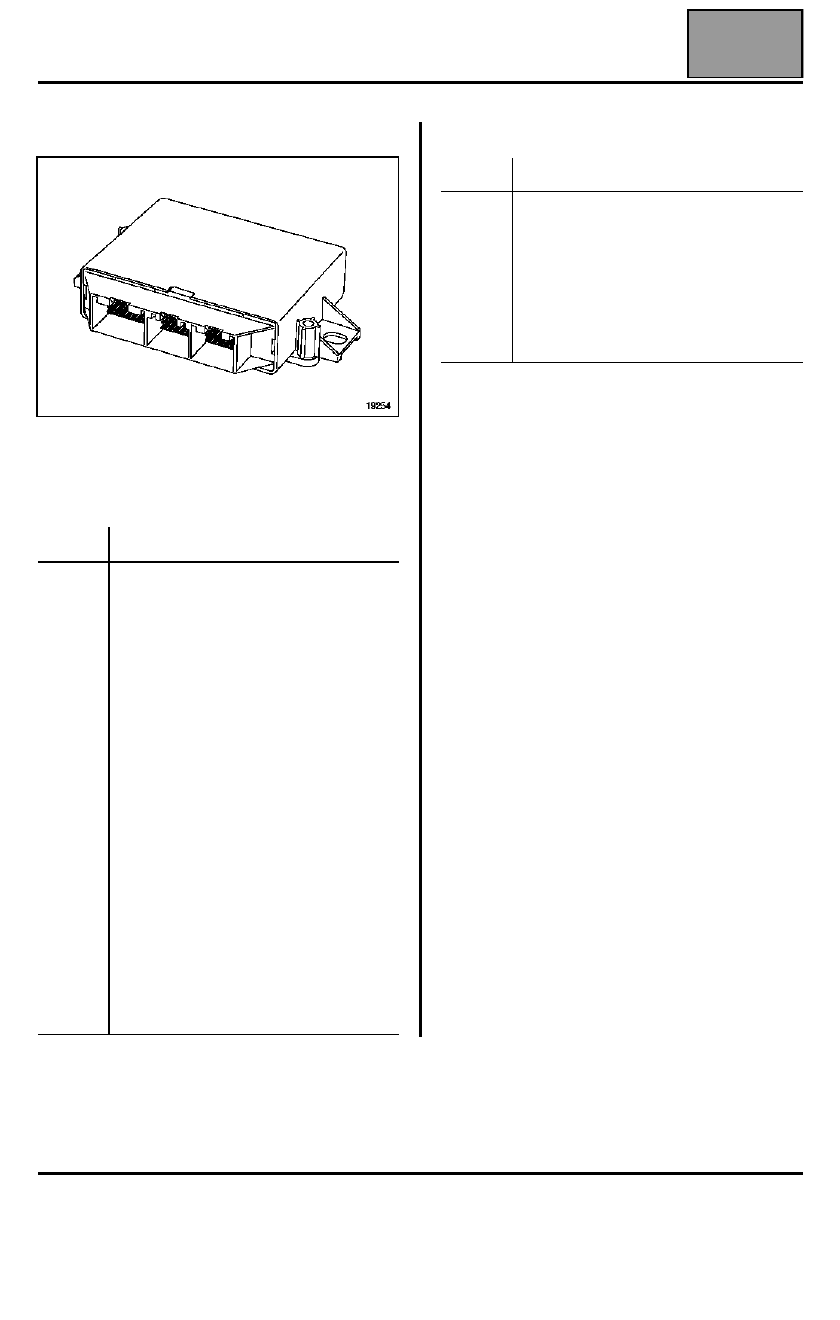

Calculador

87F

87F-4

CONEXIÓN

NOTA: el conector (2) no se utiliza.

CONECTOR 1 (16 vías)

CONECTOR 3 (12 vías)

La inhibición del sistema puede efectuarse mediante el
útil de diagnóstico o por el interruptor.

NOTA: la información de la velocidad del vehículo no
se utiliza.

Vía

Designación

1

+ después de contacto

2

Bocina sonora

3

No utilizada

4

Interruptor de inhibición

5

Interruptor de inhibición

6

Información marcha atrás (Unidad
Central del Habitáculo

7

No utilizada

8

Masa

9

No utilizada

10

Bocina sonora

11

Información de la velocidad del vehículo

12

Unión diagnóstico

13

Testigo luminoso (interruptor)

14

No utilizada

15

No utilizada

16

No utilizada

Vía

Designación

1

Señal captador interior derecho

2

Señal captador interior izquierdo

3

Señal captador exterior derecho

4

Señal del captador exterior izquierdo

5

Masa captadores

6

Alimentación captadores

Edición 2

AYUDA AL APARCAMIENTO

Bocina sonora

87F

87F-5

Bocina sonora

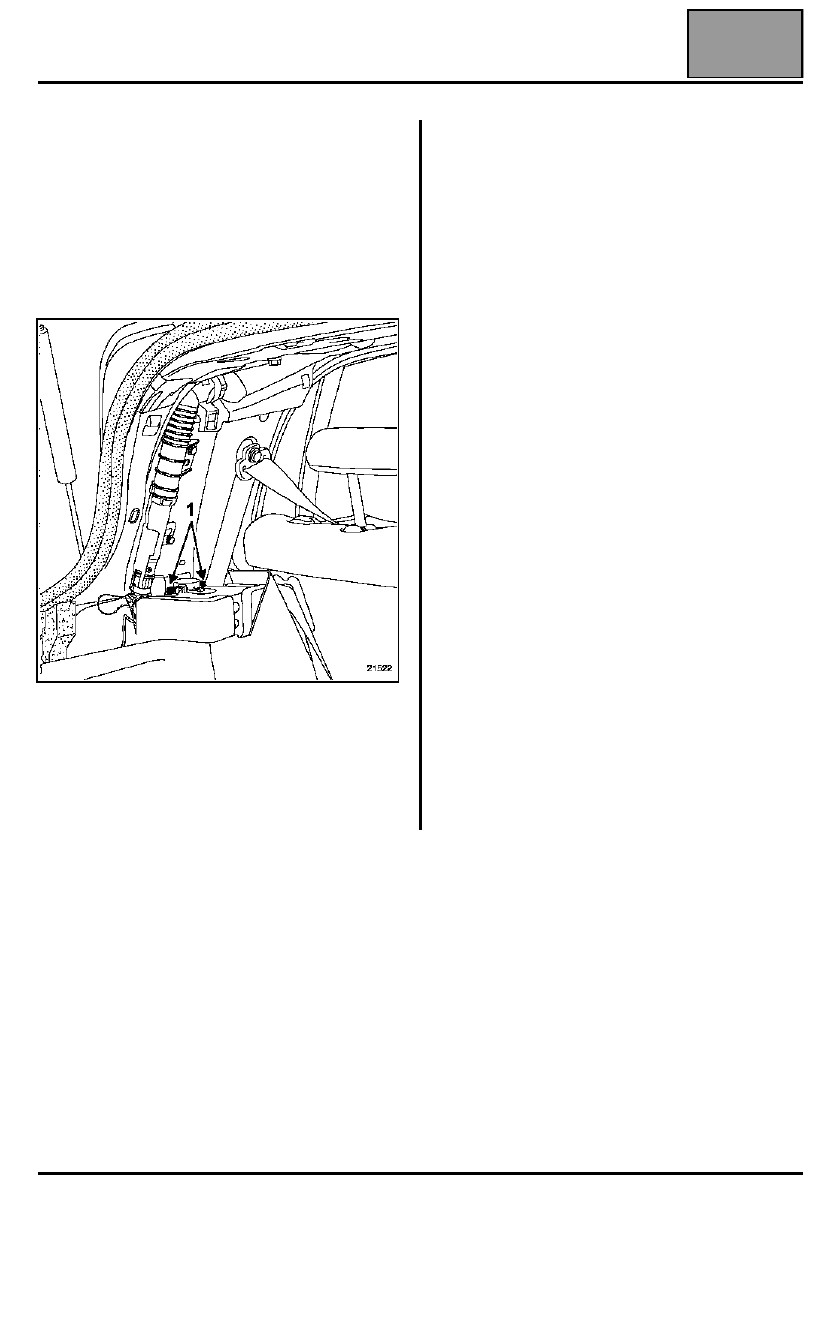

CHIVATO SONORO

EXTRACCIÓN

Extraer el guarnecido interior del maletero, lado
izquierdo (consultar el capítulo "Carrocería").

Desconectar el conector.

Extraer los remaches de plástico (1) de fijación.

REPOSICIÓN

La reposición del chivato sonoro no presenta
particularidades.

Sustituir los remaches de plástico por unos remaches
clásicos.

El volumen y la tonalidad del chivato sonoro pueden
ser modificados o inhibidos con los útiles de
diagnóstico.

Mediante los útiles de diagnóstico NXR, Clip u
Optima 5800:

●

Seleccionar y validar el sistema "ayuda al
aparcamiento",

●

seleccionar y validar el menú "mando", "CF 001:
volumen chivato", elegir la línea "MEDIO
FUERTE",

●

seleccionar y validar "CF 006: tonalidad chivato",
elegir la línea "500 Hz",

●

controlar la configuración correcta por el menú
"lectura de configuración".

Edición 2

AYUDA AL APARCAMIENTO

Captadores de ultrasonidos

87F

87F-6

Captadores de ultrasonidos

CAPTADORES DE ULTRASONIDOS

Los captadores son todos idénticos.

Van integrados en la banda del paragolpes.

ATENCIÓN: los captadores son frágiles.

La parte exterior metálica del captador no soporta los
golpes de útiles.

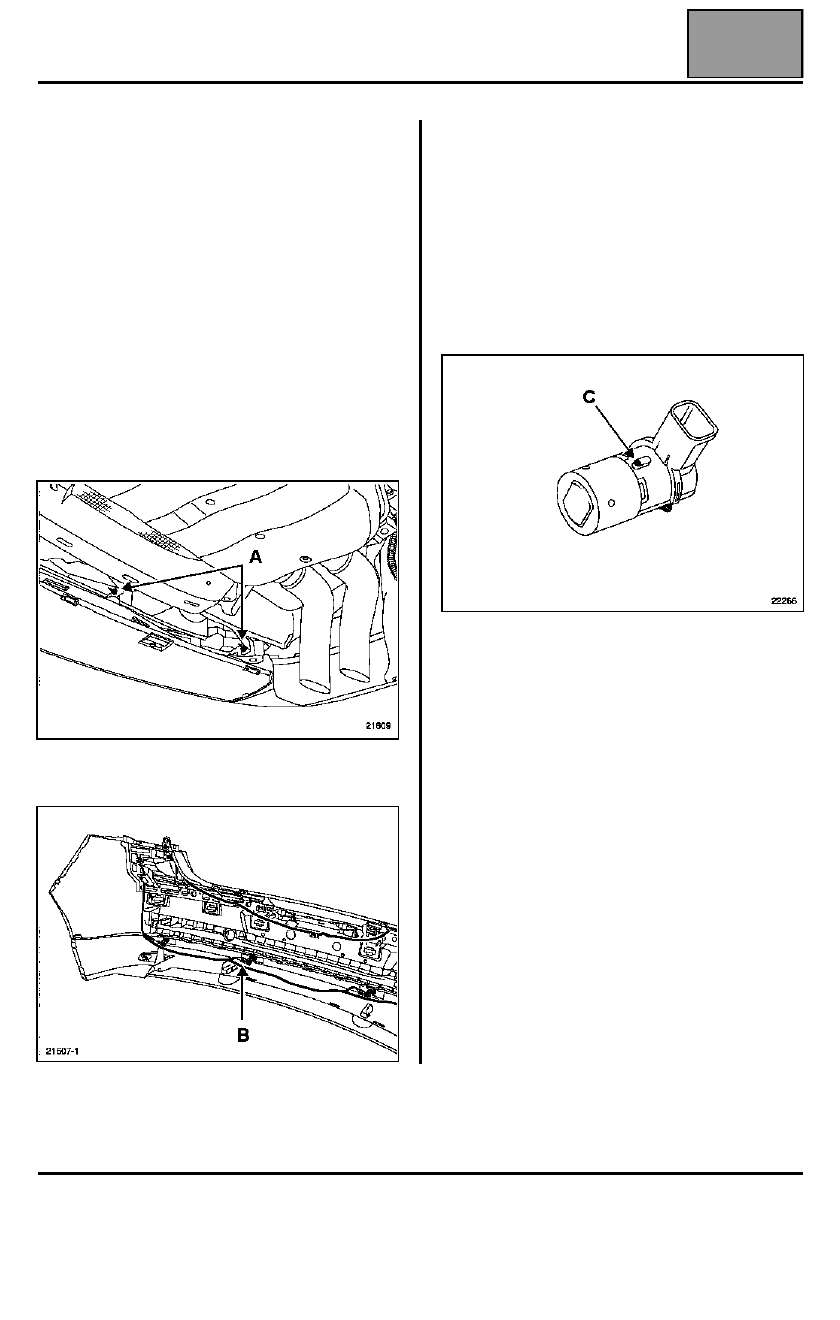

EXTRACCIÓN

Para extraer los captadores, no es necesario extraer
el paragolpes.

Extraer los clips (A) que fijan la parte inferior del
paragolpes.

Desconectar el conector (B).

Soltar el captador teniendo la precaución de no
rayarlo.

NOTA: cada detector se sujeta en un alojamiento
compuesto de dos clips laterales y de un peón de
posicionamiento.

REPOSICIÓN

Posicionar el peón (C) frente a su alojamiento e
insertar el captador hasta la colocación de los clips.

ATENCIÓN: los captadores son sensibles al calor
(temperatura superior a 80

°°°°

C).

Edición 2

AYUDA AL APARCAMIENTO

Captadores de ultrasonidos

87F

87F-7

CONEXIÓN

Vía

Designación

1
2
3

Alimentación
Señal
Masa

Edición 2
