GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Esquema de principio

87C

120

247

645

675

721

756

886

967

1016

1087

1082

1083

→

 1086

1088

1109

Calculador de inyección

Cuadro de instrumentos

Unidad Central del Habitáculo

Contactor del pedal del embrague

Calculador del sistema antibloqueo de ruedas

Calculador airbag

Antenas manos libres

Bocina sonora

Caja de Fusibles/Relés

Botón pulsador de arranque

Lector de tarjeta RENAULT

Captadores de presencia

Cerrojo eléctrico de la columna de dirección

Captador de punto muerto de la caja de velocidades

Edición 2

87C-23

TECHO SOLAR

Techo solar eléctrico

87D

87D-1

187D

TECHO SOLAR

Techo solar eléctrico

GENERALIDADES

El techo solar eléctrico es un techo solar con dos
posiciones accionadas por el mismo motor:
entreabriente (tres posiciones) o deslizante (seis
posiciones).

El techo solar eléctrico posee una función anti-
aplastamiento regulada en función de la velocidad del
vehículo.

ATENCIÓN: el modo anti-aplastamiento solamente es
funcional si el techo solar está correctamente
inicializado.

NOTA: el cierre del techo solar (deslizamiento o entre-
apertura) puede ser pilotado por una presión
prolongada (2 segundos aproximadamente) en el
botón de cierre de la tarjeta RENAULT. Esta señal es
controlada por la Unidad Central del Habitáculo
(consultar el capítulo 87B) si está correctamente
configurada.

En este caso, el conmutador permanece en la
posición de apertura, efectuar una presión sobre éste
para encontrar la posición de apertura.

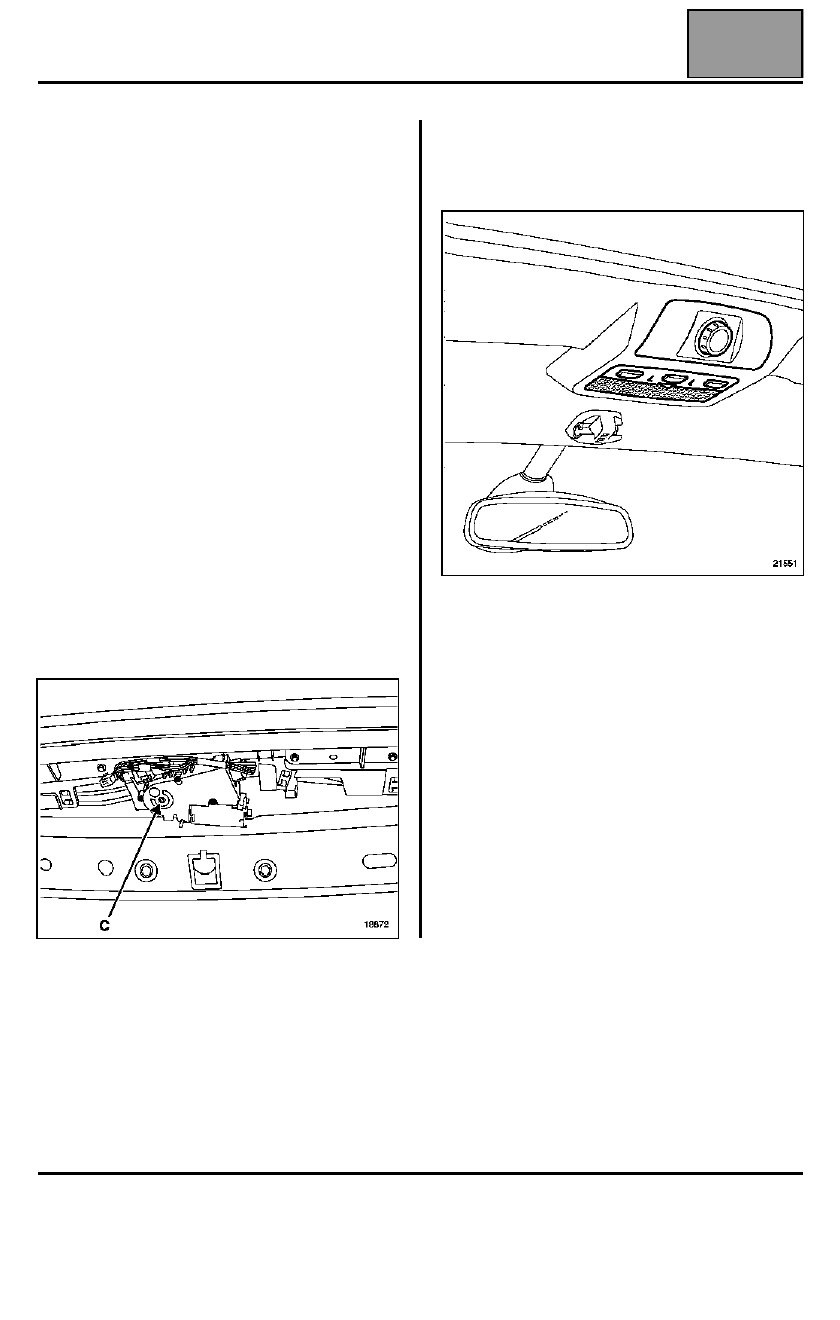

IMPORTANTE: en caso de avería del motor del techo
solar, es posible manipularlo en (C) manualmente con
una llave hexagonal macho.

PRINCIPIO DE FUNCIONAMIENTO

El funcionamiento del techo solar es activado por el
conmutador.

Para funcionar, el motor del techo solar debe recibir la
autorización de la Unidad Central del Habitáculo:

– señal 0 voltios: autorización de movimiento del

techo solar (apertura o cierre)

– señal + 12 voltios: no hay autorización de

movimiento del techo solar

– señal Relación Cíclica de Apertura: cierre

automático del techo solar por presión prolongada
en el telemando.

18872

zona de entre-apertura (tres posiciones)
zona de deslizamiento (seis posiciones)

Edición 2

TECHO SOLAR

Techo solar eléctrico

87D

87D-2

ANTI-APLASTAMIENTO

La detección de un obstáculo está basada en el
análisis de la velocidad de rotación motor. El
encuentro de un obstáculo se traduce por una
variación importante de la velocidad.

Dos captadores de efecto hall, solidarios del motor,
generan señales periódicas. La velocidad puede ser
determinada así en una media vuelta.

Durante la fase de inicialización, el calculador
integrado en el motor memoriza una curva de
velocidad.

Para la función anti-aplastamiento, el calculador
compara la velocidad de desplazamiento y la
velocidad registrada.

En función de las diferencias obtenidas, el sistema
activa el modo anti-aplastamiento.

IMPORTANTE: la función anti-aplastamiento
solamente es activa cuando el sistema está
correctamente inicializado.

NOTA: la función anti-aplastamiento puede ser
inhibida con la finalidad de poder vencer un punto
duro (raíl deformado, cuerpo extraño en las
deslizaderas). Para ello, mantener la presión hasta
que se cierre el techo solar en modo paso a paso. Al
soltar el conmutador, el anti-aplastamiento pasa a ser
activo.

PROCESO DE INICIALIZACIÓN

En caso de desconexión de la batería, de anomalía
eléctrica o de intervención en el techo solar, el sistema
solamente funcionará en modo manual con un
desplazamiento por sacudidas.

Para efectuar la inicialización:
– colocar el conmutador del techo solar en posición de

entre-apertura máxima,

– pulsar prolongadamente el conmutador. Pasados

2 segundos, el techo solar se entreabre al máximo
en modo paso a paso y después desciende unos
centímetros,

– soltar el conmutador,
– pulsar de nuevo el conmutador antes de 5 segundos,
– mantener el conmutador, el techo solar se abre y

después se cierra en posición deslizamiento,

– el motor se inicializa,
– posicionar el conmutador en "parado".

OBSERVACIÓN: entre dos acciones no deben pasar
más de 5 segundos durante el proceso de
inicialización, de lo contrario, la electrónica hará un
nuevo ciclo de inicialización.

Edición 2

TECHO SOLAR

Techo solar eléctrico

87D

87D-3

EXTRACCIÓN DEL MOTOR

Extraer:
– el conmutador del techo solar y su conector,
– la consola del techo y su conector.

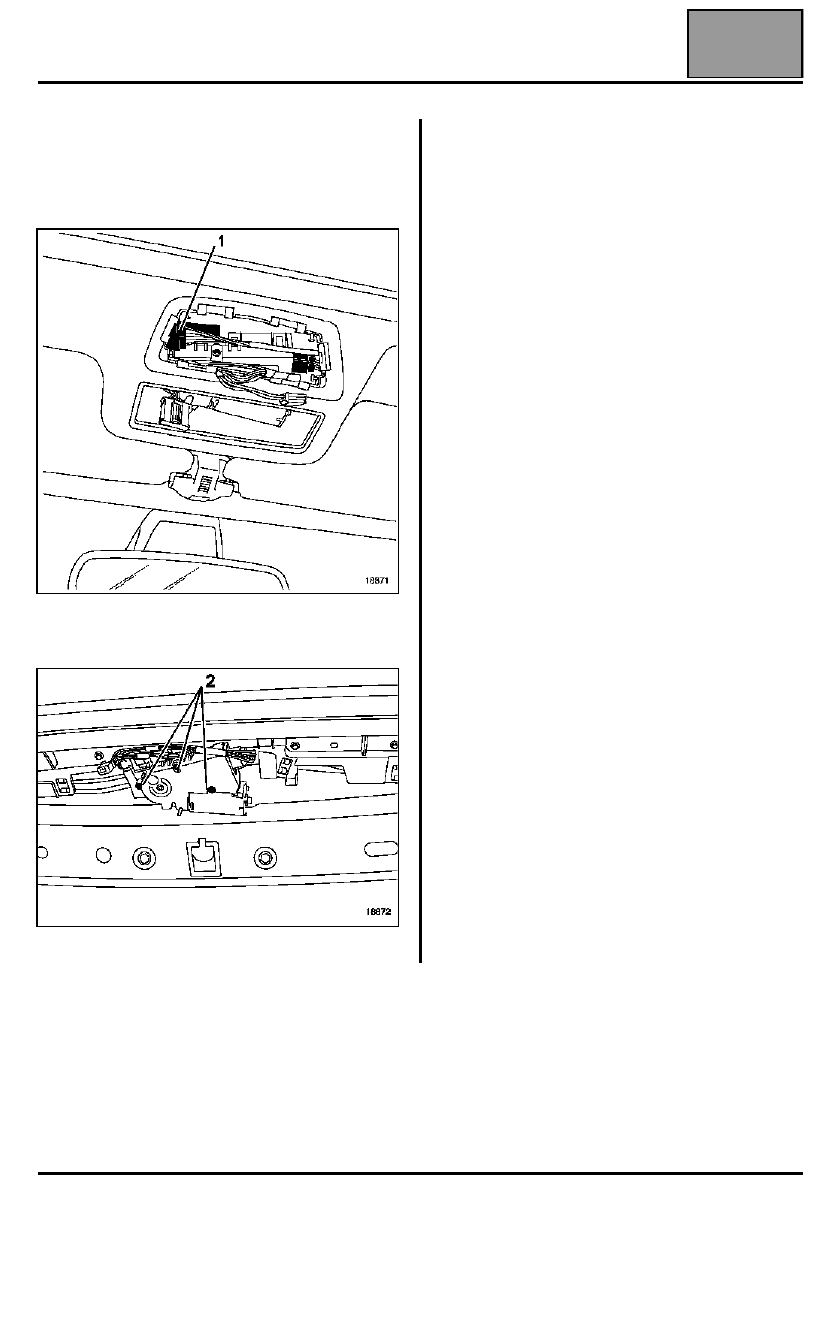

Soltar el conector (1) de su soporte y después
desconectar el conector del motor del techo solar.

Quitar los tornillos de fijación (2).

Sacar:
– el soporte del conector,
– el motor del techo solar.

PARTICULARIDAD DE LA REPOSICIÓN

Tras el montaje del motor, es imperativo proceder a la
inicialización del sistema.

18871 CONMUTADORES EXTRAÍDOS

18872 FOTO SIN GUARNECIDO DE TECHO, QUE MUESTRA

LOS TORNILLOS DE FIJACIÓN DEL MOTOR Y DEL SOPORTE
