Renault Vel Satis. Manual - parte 258

MANDOS - SEÑALIZACIÓN

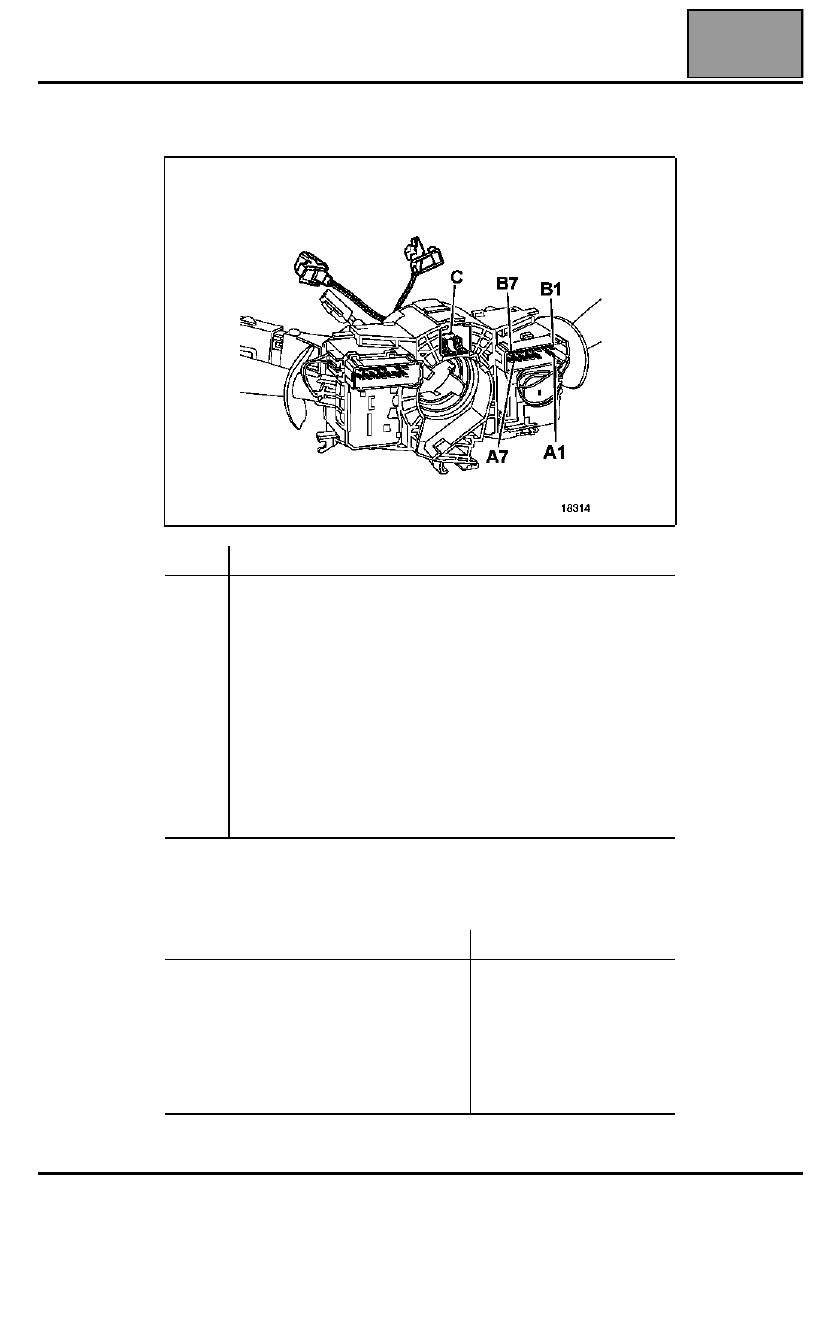

Manecilla de iluminación

84A

84A-4

Manecilla de iluminación

CONEXIÓN (la más completa)

NOTA: es posible controlar los mandos de las luces con el óhmmetro.
El mando de la bocina y de las teclas de regulación de velocidad sonora pasa
por el conector (C) a través del empalme giratorio.

Vía

Designación

A1
A2
A3
A4
A5
A6
A7
B1
B2
B3
B4
B5
B6
B7

Mando relé luces antiniebla (delanteras)
No utilizada
Mando luces traseras de niebla
Mando bocina sonora
Mando intermitente derecho
+ protegido (intermitentes)
Mando intermitente izquierdo
Luces de posición
+ protegido (luces de posición)
+ protegido (luces de cruce)
Luces de cruce (doble óptica)
Luces de cruce (simple óptica)
+ protegido (luces de carretera)
Luces de carretera

Mando

Vías (circuito cerrado)

Intermitente izquierdo
Intermitente derecho
Luces de posición
Luces de cruce (doble óptica)
Luces de cruce (simple óptica)
Luces de carretera (fija o ráfagas)
Luces antiniebla (delanteras)
Luces traseras de niebla

A6/A7
A5/A6
B1/B2
B3/B4
B3/B5
B6/B7
A1/B2
A3/B2

Edition 2

MANDOS - SEÑALIZACIÓN

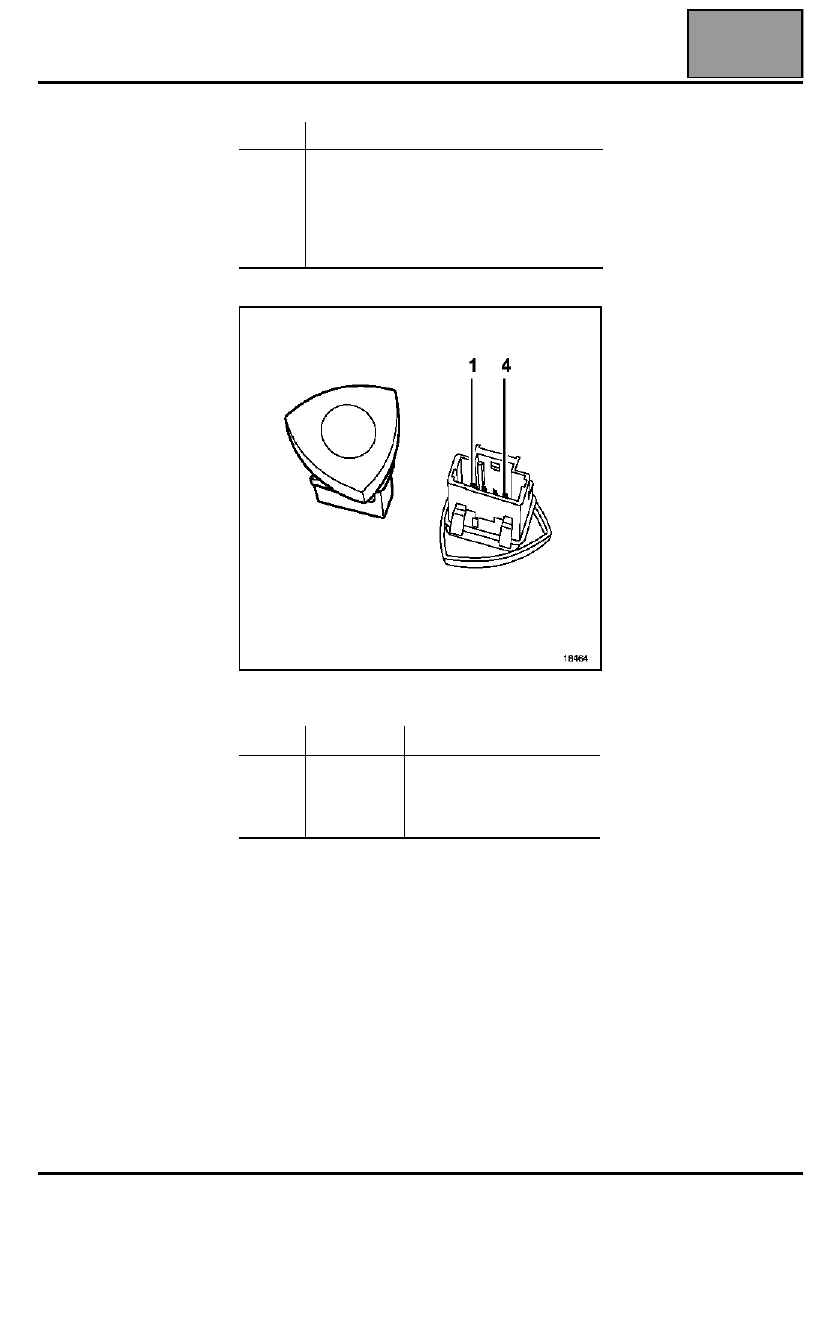

Contactor luces de precaución

84A

84A-5

Contactor luces de precaución

Controles con el multímetro

Vía

Designación

1
2
3

4

No utilizada
Masa
Temporización central de intermitencia
(+ antes de contacto)
Cadenciador/temporizador central de
intermitencia

Vía

Valor

Designación

2 y 3

2 y 3

Resistenci

a infinita

0

Ω

Ω

Ω

Ω

Parada luces de
emergencia
Marcha luces de
emergencia

Edition 2

MANDOS - SEÑALIZACIÓN

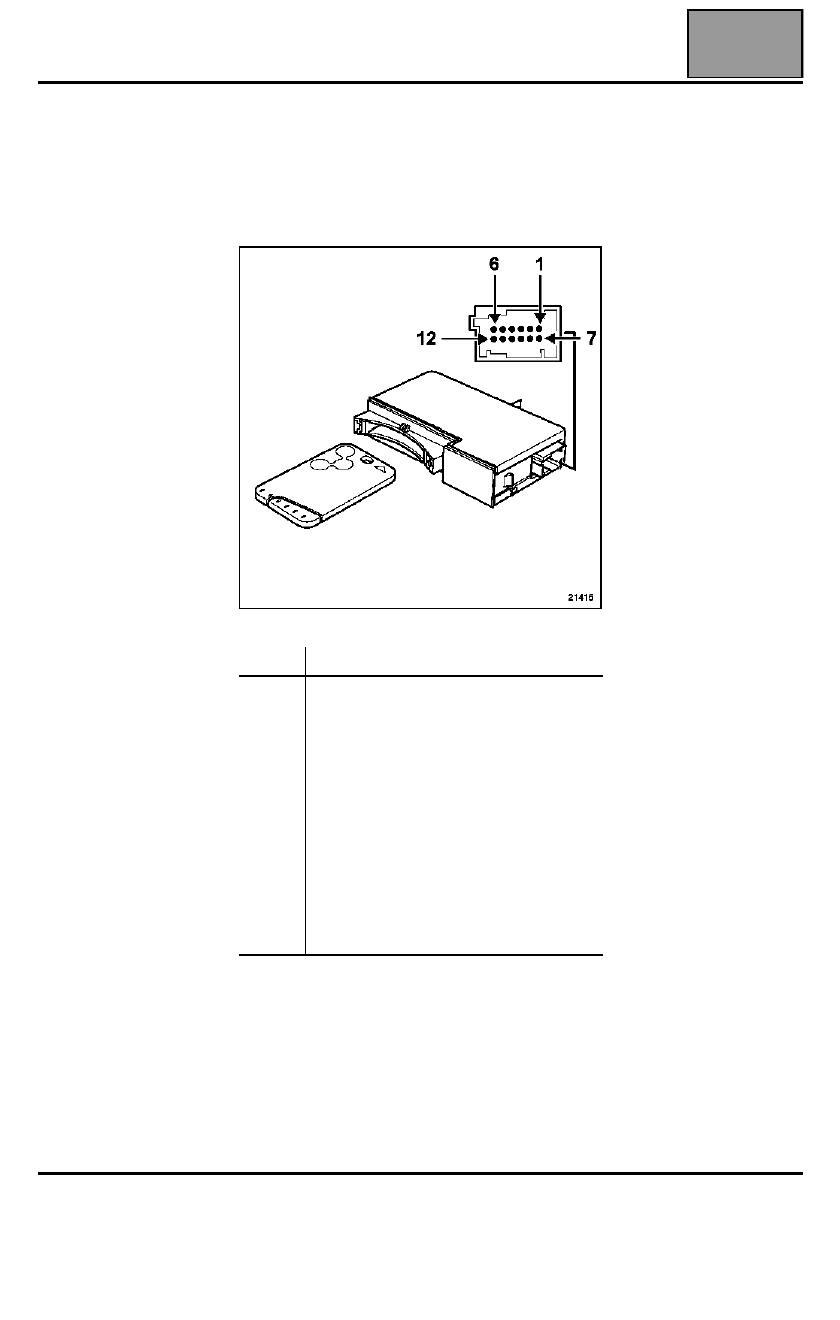

Lector de tarjeta RENAULT

84A

84A-6

Lector de tarjeta RENAULT

CONEXIÓN

El lector de tarjeta Renault está fijado en su soporte.

Para la extracción, consultar el capítulo 83A "Tablero
de bordo".

OBSERVACIÓN: en caso de avería de la iluminación
del lector, hay que sustituir el lector.

RECUERDE: el lector no está codificado.

Vía

Designación

1

2
3
4

5

6
7
8
9

10
11
12

Unión Codificada Unidad Central del
Habitáculo
Alimentación lector
No utilizada
Unión Codificada Unidad Central del
Habitáculo
Señal presencia tarjeta Renault
(+accesorios)
Señal radiofrecuencia (telemando)
Señal tarjeta Renault a fondo
Masa
No utilizada
No utilizada
No utilizada
Señal radiofrecuencia (telemando)

Edition 2

MANDOS - SEÑALIZACIÓN

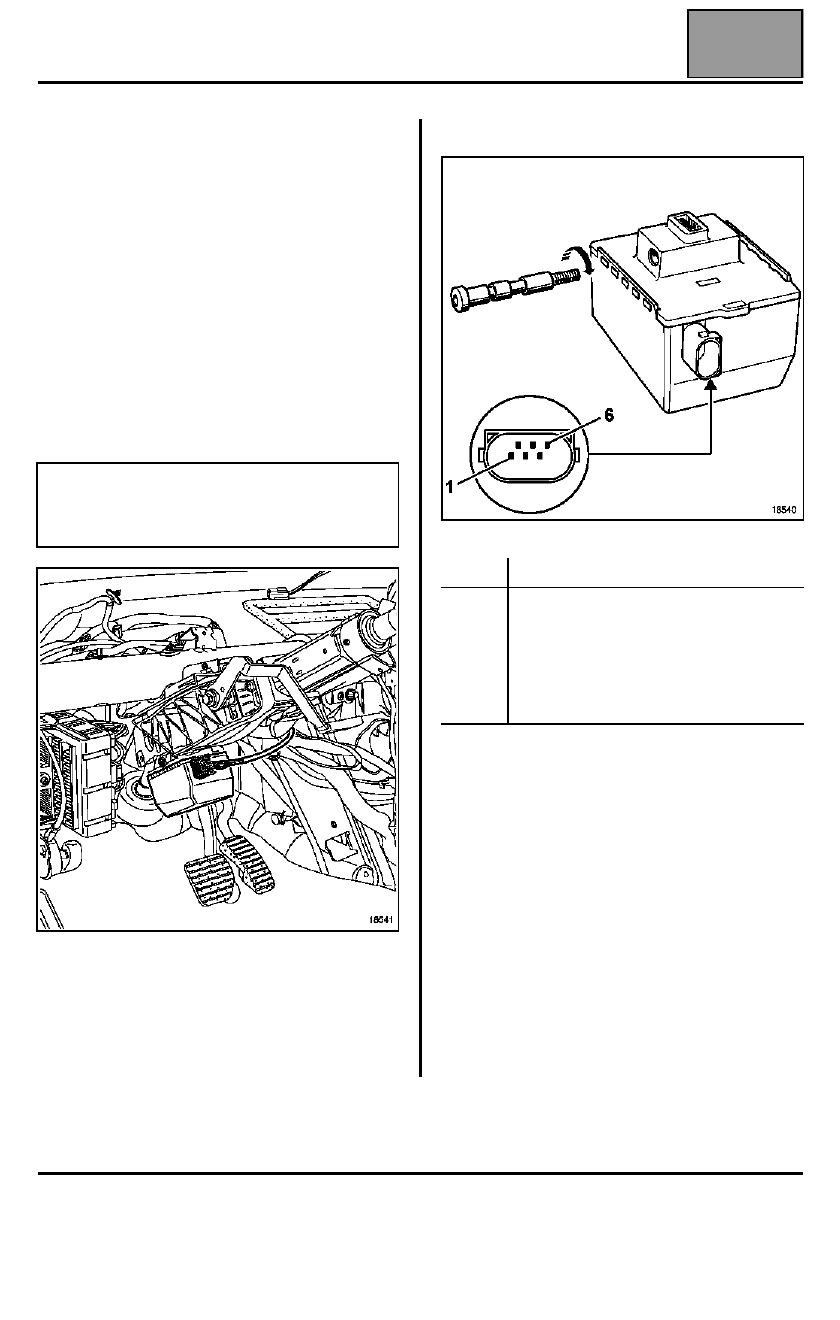

Cerrojo eléctrico de la columna de dirección

84A

84A-7

Cerrojo eléctrico de la columna de dirección

PRECAUCIONES PARA LA REPARACIÓN

Para permitir que el volante no se bloquee al
desconectar la batería (vehículo sin CARMINAT),
hay que:
– introducir la tarjeta Renault a fondo (+ después de

contacto) y después retirarla hasta el 1

er

 diente, (+

Accesorios). La columna no queda inmovilizada
mientras no se retire el 1

er

 diente del lector.

Desconectar la batería, la columna permanece
desbloqueada mientras no se haya colocado la
batería y retirado la tarjeta Renault, (vehículo con
CARMINAT):

– bloquear el calculador del airbag mediante un útil de

diagnóstico (todos los tipos).

EXTRACCIÓN

REPOSICIÓN

Apretar el tornillo al par de 0,8 daN.m.

Para aprender el código del cerrojo eléctrico de la
columna de dirección, consultar el capítulo 82A.

CONEXIÓN

ATENCIÓN: el cerrojo de la columna está fijado
por un tornillo cuyo paso está invertido (paso a
izquierdas). Por otra parte, solamente puede ser
extraído si previamente se ha desbloqueado.

Vía

Designación

1
2
3
4

5
6

Masa
Alimentación (+ 12 V accesorios)
Unión multiplexada
Mando Unidad Central del Habitáculo
(desbloqueo)
Información tarjeta Renault presente
Unión multiplexada

Edition 2
