FUSIBLES

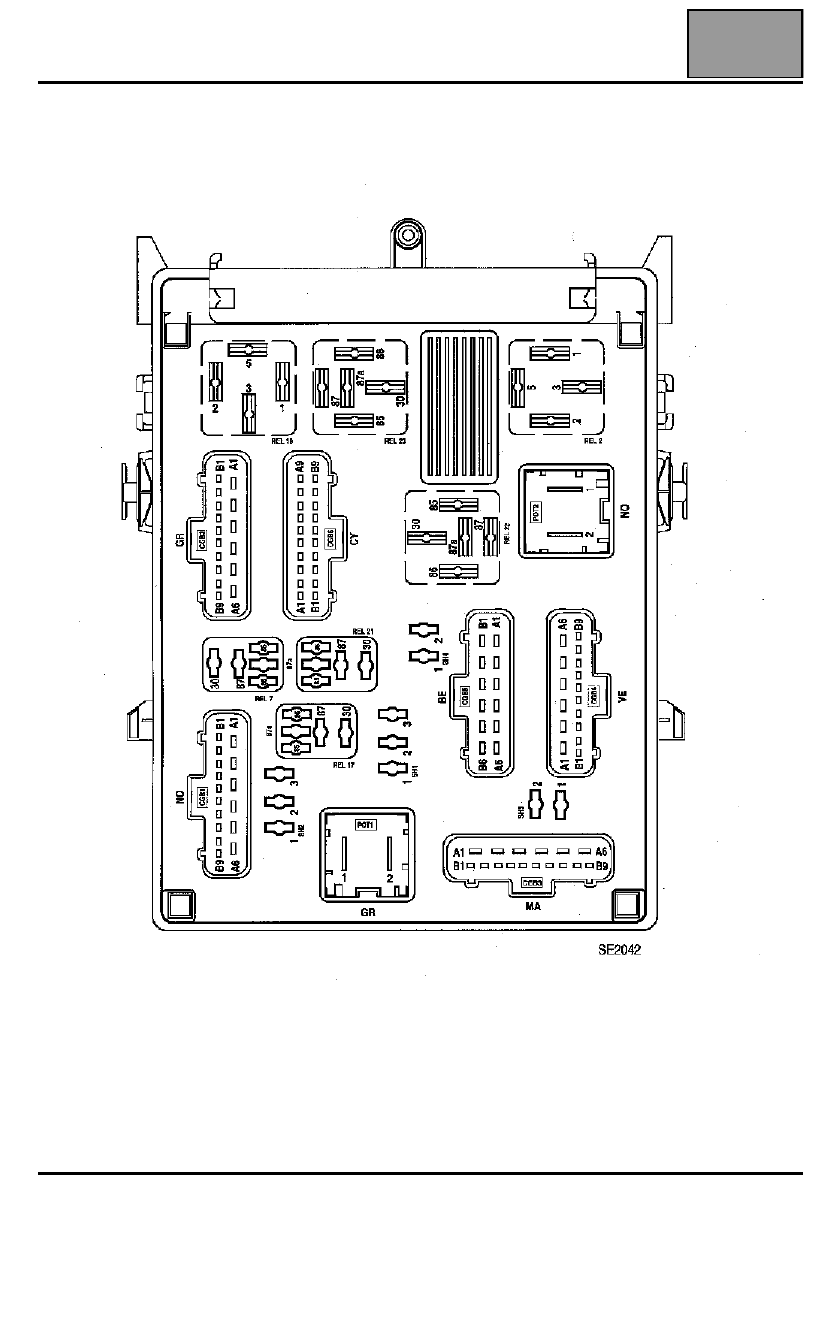

Caja de Fusibles - Relés

81C

81C-12

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-13

Afectación (según el nivel de equipamiento)

Vía

Designación

REL 2

REL 7

REL 9

REL 10

REL 11

REL 12

REL 13

REL 18

REL 19

REL 21

REL 22

REL 23

SH 1

SH 2

SH 3

SH 4

Relé luneta trasera térmica

Relé luces delanteras de niebla

Relé limpiaparabrisas

Relé limpiaparabrisas

Relé limpialuneta/luces de marcha
atrás

Relé condenación de los abrientes

Relé condenación de los abrientes

Relé iluminación interior temporizada

Relé servicios

Relé prohibición arranque

Relé unidad central eléctrica/+
después de contacto

Relé accesorios, radio segunda monta/
elevalunas trasero

Shunt elevalunas eléctrico trasero

Shunt elevalunas eléctrico delantero

Shunt luces de día

Shunt luces de día

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-14

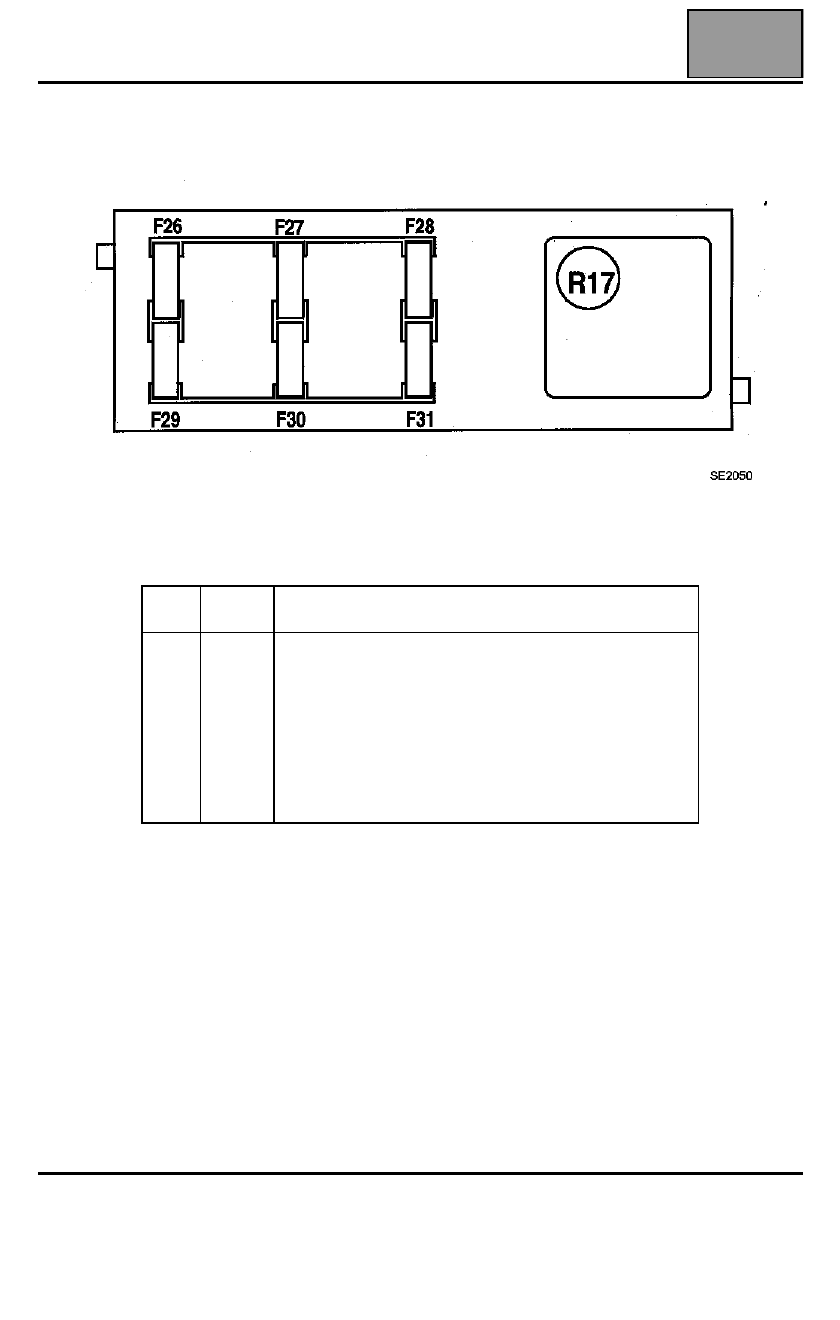

Está caja de fusibles se encuentra en la Caja de Fusibles/Relés.

Afectación fusibles y relés (según el nivel de equipamiento)

N

°°°°

Ampe-

rios

Designación

F26

F27

F28

F29

F30

F31

R17

30A

30A

30A

30A

5A

-

Fusible toma de caravana

Fusible techo solar

Fusible elevalunas trasero izquierdo

Fusible elevalunas trasero derecho

Fusible captador de ángulo del volante

No utilizada

Relé elevalunas eléctrico

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-15

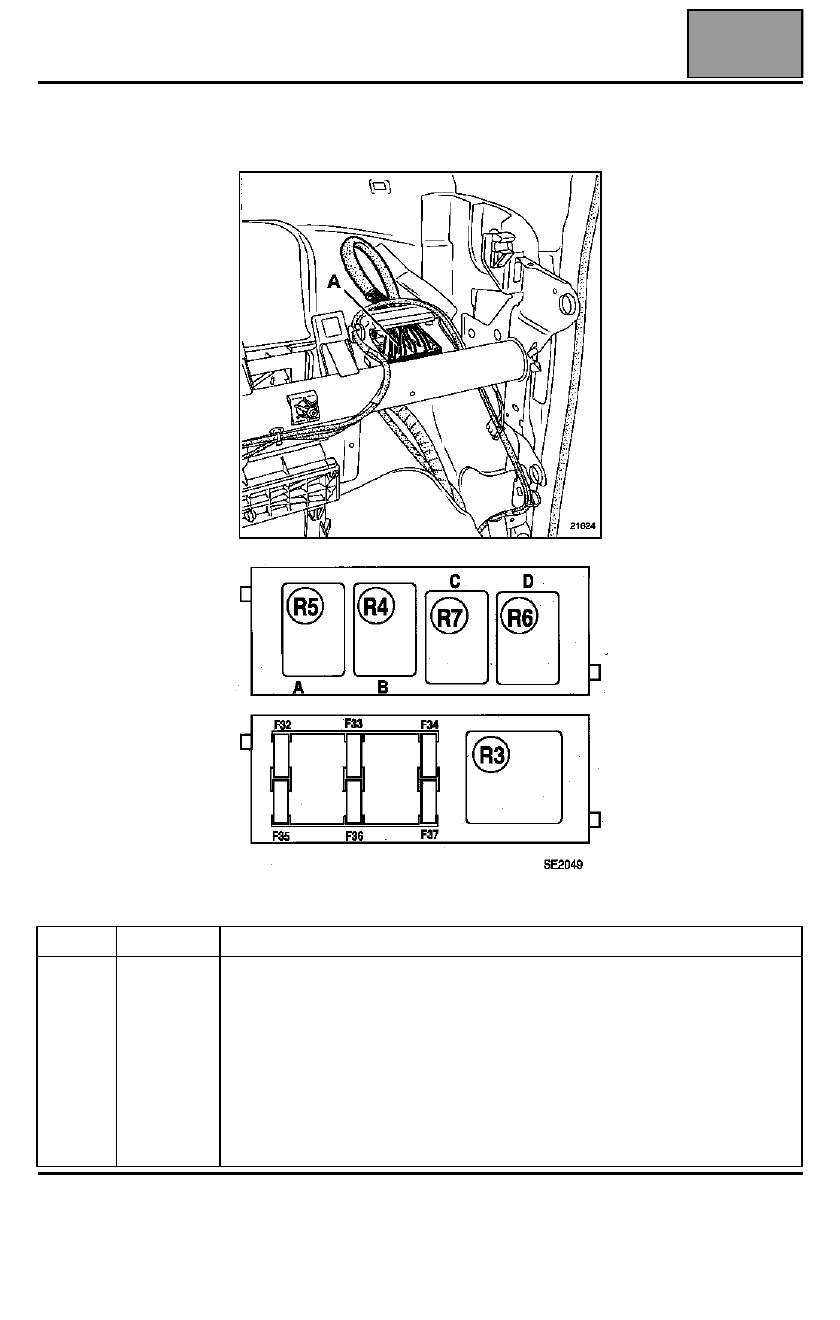

La Caja de Fusibles-Relé Opción (A) está colocada en
el lado del pasajero por delante de la guantera.

AFECTACIÓN FUSIBLES Y RELÉS (SEGÚN EL NIVEL DE EQUIPAMIENTO)

N

°°°°

Amperios

Designación

F32
F33
F34
F35
F36
F37

R3
R4
R5
R6
R7

-
-

15A
20A
20A
20A

No utilizada
No utilizada
Fusible Alimentación asiento eléctrico conductor
Fusible asientos calefactantes conductor y pasajero
Fusible asiento eléctrico conductor
Fusible asientos eléctricos pasajero
Relé alimentación asiento
Relé luces de posición para luces de día
Relé luces de cruce para luces de día
Relé bomba lavafaros
Relé de corte luces de stop
