FUSIBLES

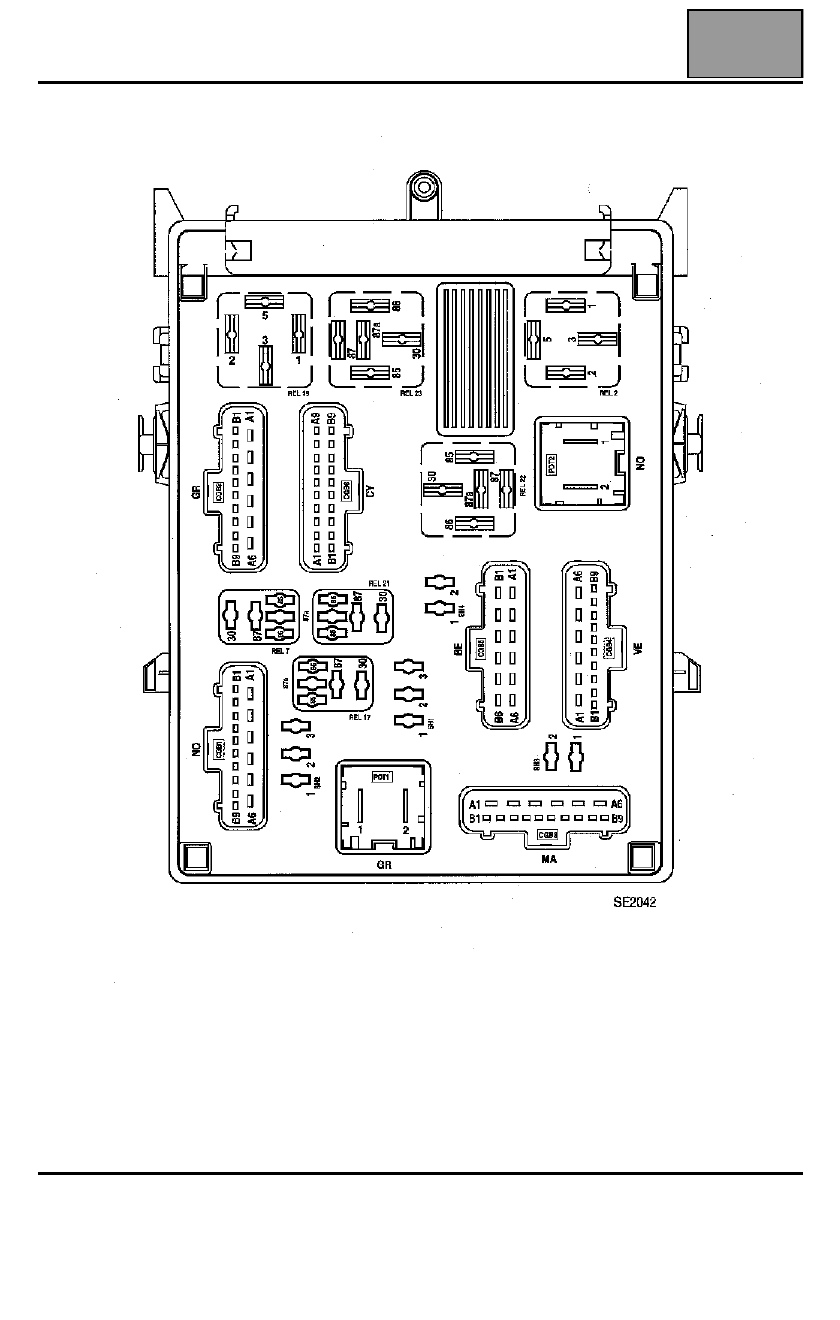

Caja de Fusibles - Relés

81C

81C-8

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-9

Afectación (según el nivel
de equipamiento)

CGB1

(conector de 15 vías) NEGRO

CGB2

(conector de 15 vías) GRIS

BLANCO

Vía

Designación

A1

A2

A3

A4

A5

A6

No utilizada

+ luces delanteras de niebla

+ relé luces delanteras de niebla

+ servicios ventilador del habitáculo

No utilizada

+ batería protegido (empalme caravana)

NEGRO

Vía

Designación

B1

B2

B3

B4

B5

B6

B7

B8

B9

+ batería protegido condenación eléctrica
de las puertas

+ después de contacto protegido ABS/ESP

+ después de contacto protegido airbag

No utilizada

+ servicios protegido cerrojo eléctrico de la
columna de dirección

No utilizada

+ servicios protegido radio

+ servicios protegido encendedor

+ servicios protegido encendedor

BLANCO

Vía

Designación

A1

A2

A3

A4

A5

A6

+ batería protegido (acondicionador de aire)

+ batería protegido (acondicionador de aire)

+ servicios protegido (cuadro de
acondicionador de aire)

Mando + cierre condenación eléctrica de las
puertas

Mando + apertura condenación eléctrica de
las puertas

Masa

NEGRO

Vía

Designación

B1

B2

B3

B4

B5

B6

B7

B8

B9

Masa

Mando descondenación interior exterior
puerta trasera

Mando bloqueo exterior trasero conductor

Mando bloqueo interior trasero

Mando bloqueo interior delantero

Mando de desbloqueo exterior trasero
conductor e interior delantero

+ iluminación luces de posición

No utilizada

Mando + temporizador iluminación maletero

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-10

Afectación (según el nivel
de equipamiento)

CGB3

(conector de 15 vías) MARRÓN

CGB4

(conector de 15 vías) VERDE

BLANCO

Vía

Designación

A1

A2

A3

A4

A5

A6

+ luz de cruce

No utilizada

No utilizada

No utilizada

Mando + fusible bocina sonora

mando + fusible luz trasera de niebla

NEGRO

Vía

Designación

B1

B2

B3

B4

B5

B6

B7

B8

B9

+ luz derecha de cruce

+ luz izquierda de cruce

Mando + protegido fusible deshielo
retrovisor

Mando + luz trasera de niebla protegido

No utilizada

+ Servicios batería protegido elevalunas del
conductor y del pasajero

Mando-iluminación interior

+ batería protegido elevalunas del
conductor

Mando + bocina sonora

BLANCO

Vía

Designación

A1

A2

A3

A4

A5

A6

No utilizada

Mando relé bloqueo función trasera

Después de contacto o batería elevalunas
trasero

Mando relé elevalunas eléctrico trasero

No utilizada

Mando + luneta trasera térmica

NEGRO

Vía

Designación

B1

B2

B3

B4

B5

B6

B7

B8

B9

+ batería protegido fusible

No utilizada

Después de contacto protegido fusible
accesorios

Mando + limpialuneta

No utilizada

Mando + temporizador iluminación interior

Mando + luz de posición trasera derecha

Mando + luz de posición delantera derecha

Mando - relé luneta térmica

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-11

AFECTACIÓN SEGÚN EL NIVEL DE
EQUIPAMIENTO

CGB5

(conector de 12 vías) AZUL

CGB6

(conector de 18 vías) CRISTAL

BLANCO

Vía

Designación

A1

A2

A3

A4

A5

A6

+ batería protegido

No utilizada

+ después de contacto

+ batería protegido condenación eléctrica
de las puertas

No utilizada

+ batería protegido

NEGRO

Vía

Designación

B1

B2

B3

B4

B5

B6

Masa

+ luces de posición

+ arranque

Mando relé luces de posición (luces de día)

No utilizada

Mando relé cruce (luces de día)

BLANCO

Vía

Designación

A1

A2

A3

A4

A5

A6

A7

A8

A9

No utilizada

+ después de contacto protegido fusible
mando luneta trasera térmica

+ después de contacto protegido fusible
mando luneta trasera térmica

No utilizada

No utilizada

No utilizada

Mando + cadenciado central intermitencia

Mando luces intermitentes izquierdas

Mando luces intermitentes derechas

NEGRO

Vía

Designación

B1

B2

B3

B4

B5

B6

B7

B8

B9

+ luces de carretera

No utilizada

+ después de contacto protegido fusible
luces de stop

Mando + iluminación placa matrícula

Mando + luz de posición trasera izquierda

Mando + luz de posición delantera izquierda

Mando luces de stop

Mando + luces derechas de stop

Mando + luces izquierdas de stop

Edition 2
