FUSIBLES

Caja de Fusibles - Relés

81C

81C-4

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-5

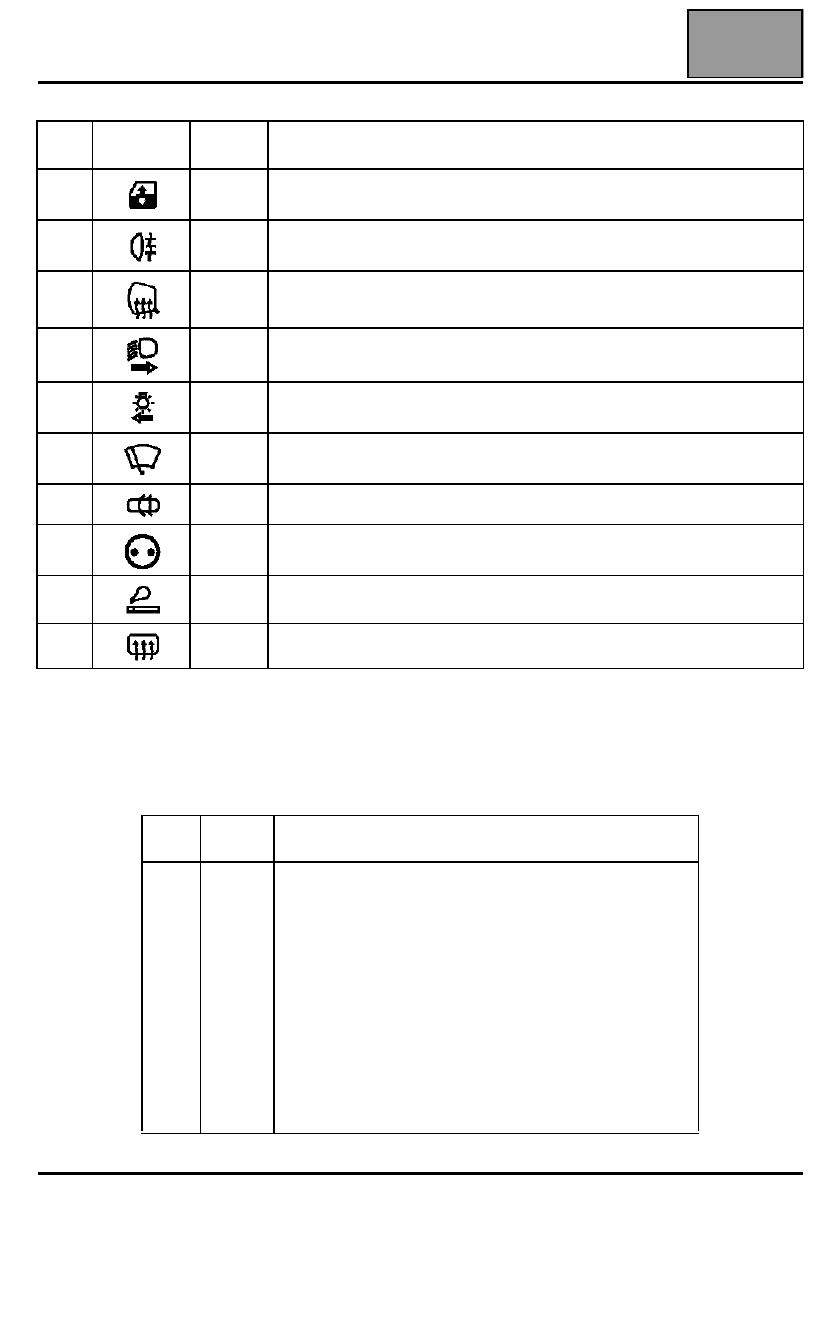

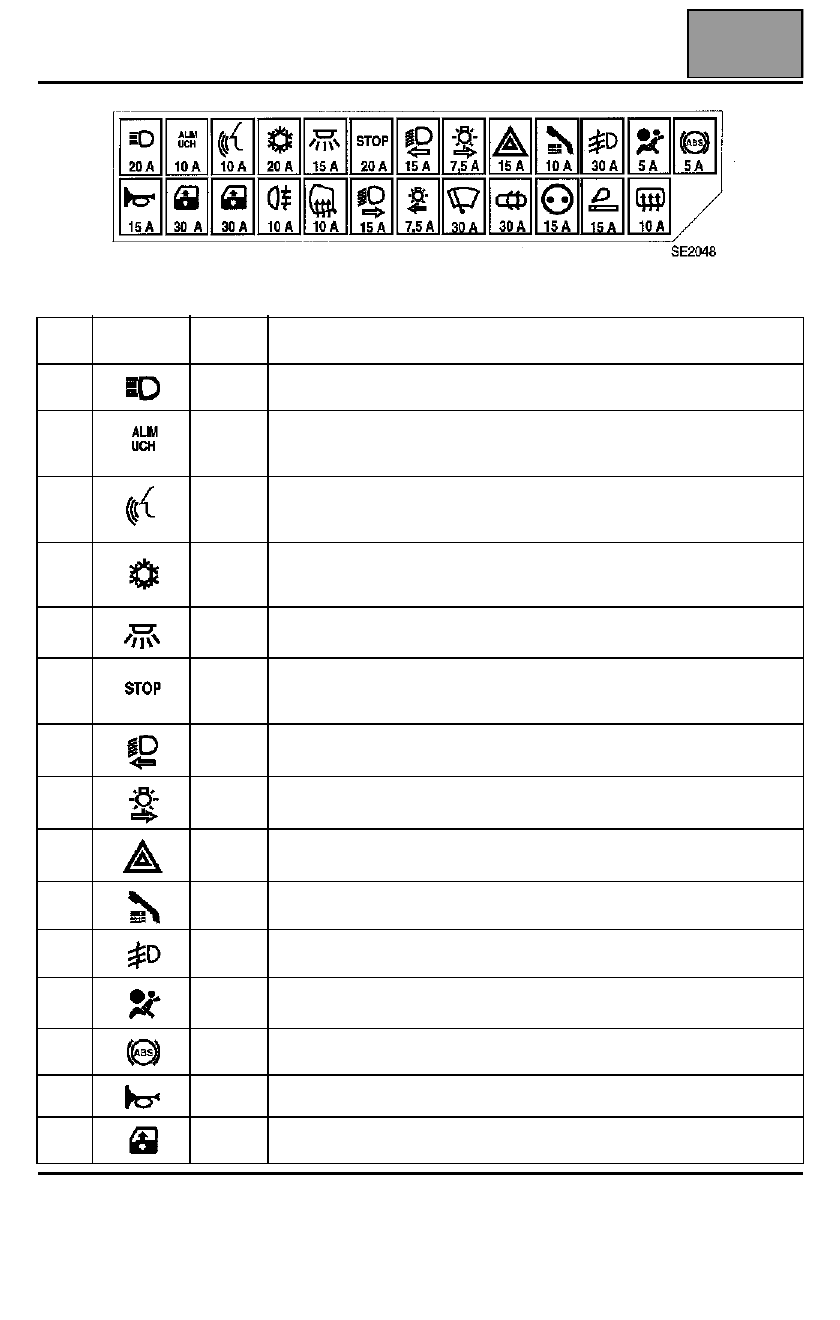

VIÑETAS DE FUSIBLES

AFECTACIÓN DE LOS FUSIBLES (SEGÚN EL NIVEL DE EQUIPAMIENTO)

N

°°°°

Símbolos

Ampe-

rios

Designación

F1

20A

Luces de carretera

F2

10A

Alimentación Unidad Central del Habitáculo - Alimentación Caja de Fusibles y
Relés - Transpondedor - Lector de tarjeta - Botón pulsador de arranque - Freno
de estacionamiento automático

F3

10A

Síntesis de la palabra - Corrección in situ lámparas de xenón - Cuadros de
instrumentos - Surtidores térmicos - Regulación de velocidad con control de
distancia - Calculadores de lámparas de xenón

F4

20A

Luces de marcha atrás - Calefacción y climatización - Ayuda al aparcamiento -
Información + después de contacto alarma - Iluminación mando de las
cerraduras eléctricas - Captador de lluvia - Retrovisores electrocromo

F5

15A

Iluminación interior temporizada - Calculador de enrolladores de cinturones
delanteros

F6

20A

Luces de stop - Manecilla del limpiaparabrisas - Toma de diagnóstico - Viñeta
vigilancia presión de los neumáticos - Testigo prohibición niños - Testigo
cerraduras eléctricas traseras - Iluminación interruptores elevalunas

F7

15A

Luz izquierda de cruce - Calculador de las lámparas de xenón

F8

7,5A

Luces derechas de posición

F9

15A

Luces de emergencia e intermitentes

F10

10A

Sistema de comunicación - Radio - Memorización del puesto de conducción

F11

30A

Síntesis de la palabra - Cuadro de instrumentos - Luces delanteras de niebla -
Resbalón eléctrico de portón - Acondicionador de aire

F12

5A

Airbags y pretensores

F13

5A

Calculador ABS - Control dinámico de conducción

F14

15A

Bocina sonora

F15

30A

Elevalunas delantero conductor - Retrovisores eléctricos

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-6

Fusible corta-consumidores

Este fusible está situado bajo el cenicero, en la consola central.

N

°°°°

Símbolos

Ampe-

rios

Designación

F16

30A

Elevalunas delantero pasajero

F17

10A

Luz trasera de niebla

F18

10A

Retrovisores térmicos

F19

15A

Luz derecha de cruce

F20

7,5A

Luces izquierdas de posición - Iluminación por reostato y portaobjetos -
Iluminación placa de matrícula

F21

30A

Limpiaparabrisas trasero y delantero

F22

30A

Condenación eléctrica de las puertas

F23

15A

Toma de accesorios de consola - Radio-teléfono

F24

15A

Encendedor

F25

10A

Cerrojo de columna - Luneta trasera térmica

N

°°°°

Ampe-

rios

Designación

F50

20A

Fusible corta-consumidores:

Toma de diagnóstico

Radio

Cajetín de control del aire acondicionado

Unidad central eléctrica memorización de los asientos

Combinado reloj-temperatura exterior-pantalla de la radio

Unidad central eléctrica ayuda a la navegación

Unidad central eléctrica de presión de los neumáticos

Unidad central de comunicación

Empalme alarma

Edition 2

FUSIBLES

Caja de Fusibles - Relés

81C

81C-7

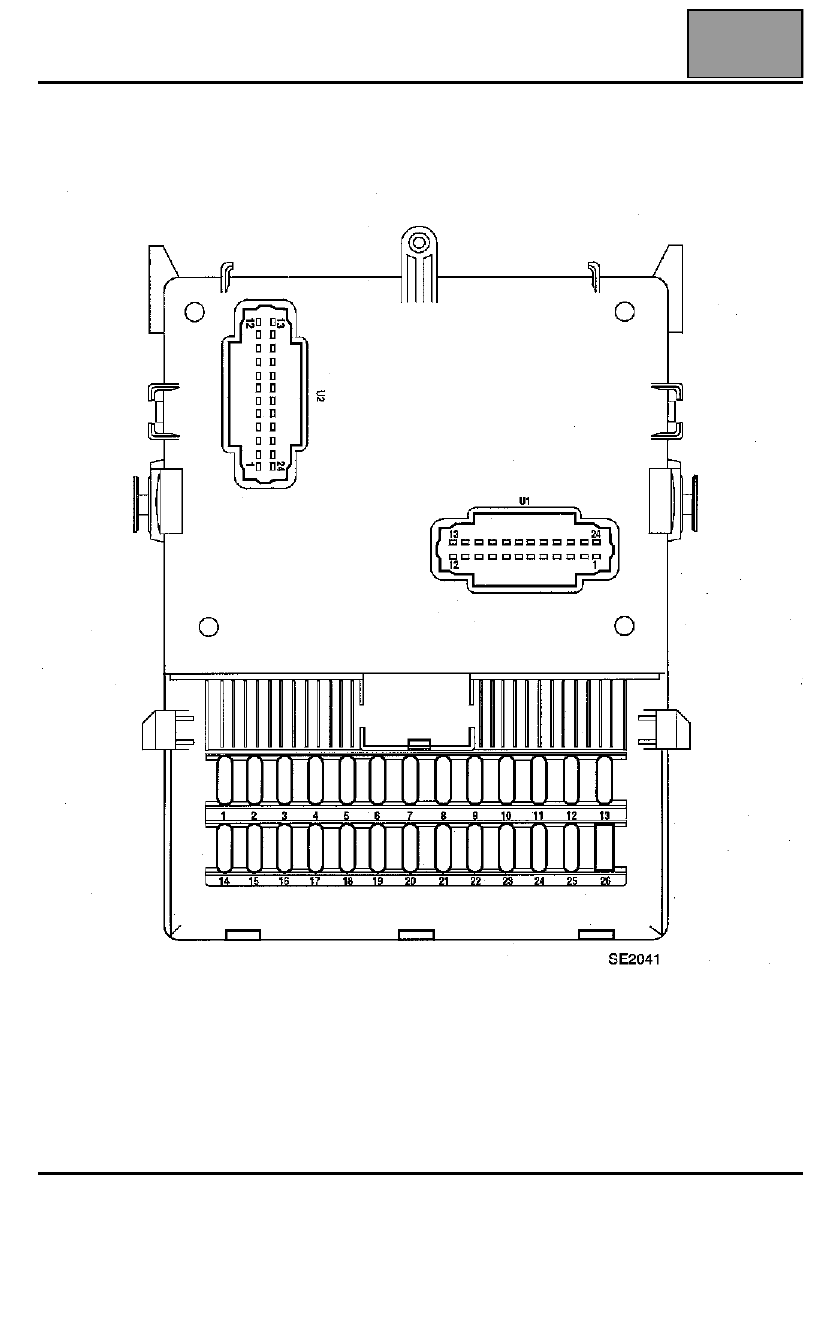

Afectación (según el nivel
de equipamiento)

U1 (conector de 24 vías)

U2 (conector de 24 vías)

Vía

Designación

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Salida condenación eléctrica de las puertas

Salida condenación eléctrica de las puertas

Entrada shunt luz de posición delantera
izquierda

No utilizada

Entrada shunt luz de posición delantera
derecha

Entrada shunt iluminación placa de
matrícula

Entrada fallo fusible luces derechas de
posición

Entrada fallo fusible luces izquierdas de
posición

No utilizada

Entrada luces de cruce

Entrada shunt luz de posición trasera
derecha

No utilizada

No utilizada

Entrada alimentación caja de fusibles y
relés

No utilizada

Entrada fallo luces de stop

Entrada shunt luz de posición trasera
izquierda

No utilizada

Entrada shunt luz de stop izquierda

Salida condenación eléctrica de las puertas

Entrada shunt luz de stop derecha

Entrada contactor de stop

Salida condenación eléctrica de las puertas

Salida condenación eléctrica de las puertas

Vía

Designación

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Salida relé limpialuneta

Entrada + después de contacto protegido
por relé

Entrada + después de contacto reposo
protegido por relé

Salida + después de contacto protegido por
relé

Entrada alimentación condenación eléctrica
de las puertas

No utilizada

No utilizada

Salida relé condenación eléctrica de las
puertas (apertura)

Salida relé servicios 2

Salida relé condenación eléctrica de las
puertas (cierre)

Salida relé servicios 1

Entrada intermitente

Masa Unidad Central del Habitáculo

No utilizada

Salida mando intermitente izquierdo

Entrada intermitente

Salida mando intermitente derecho

No utilizada

Entrada alimentación intermitente

Salida relé luces de carretera

Salida relé prohibición de arranque

Entrada luces de posición

Salida relé alimentación temporizada

Entrada alimentación Unidad Central del
Habitáculo
