ILUMINACIÓN TRASERA

Luz de portón

81A

81A-2

Luz de portón

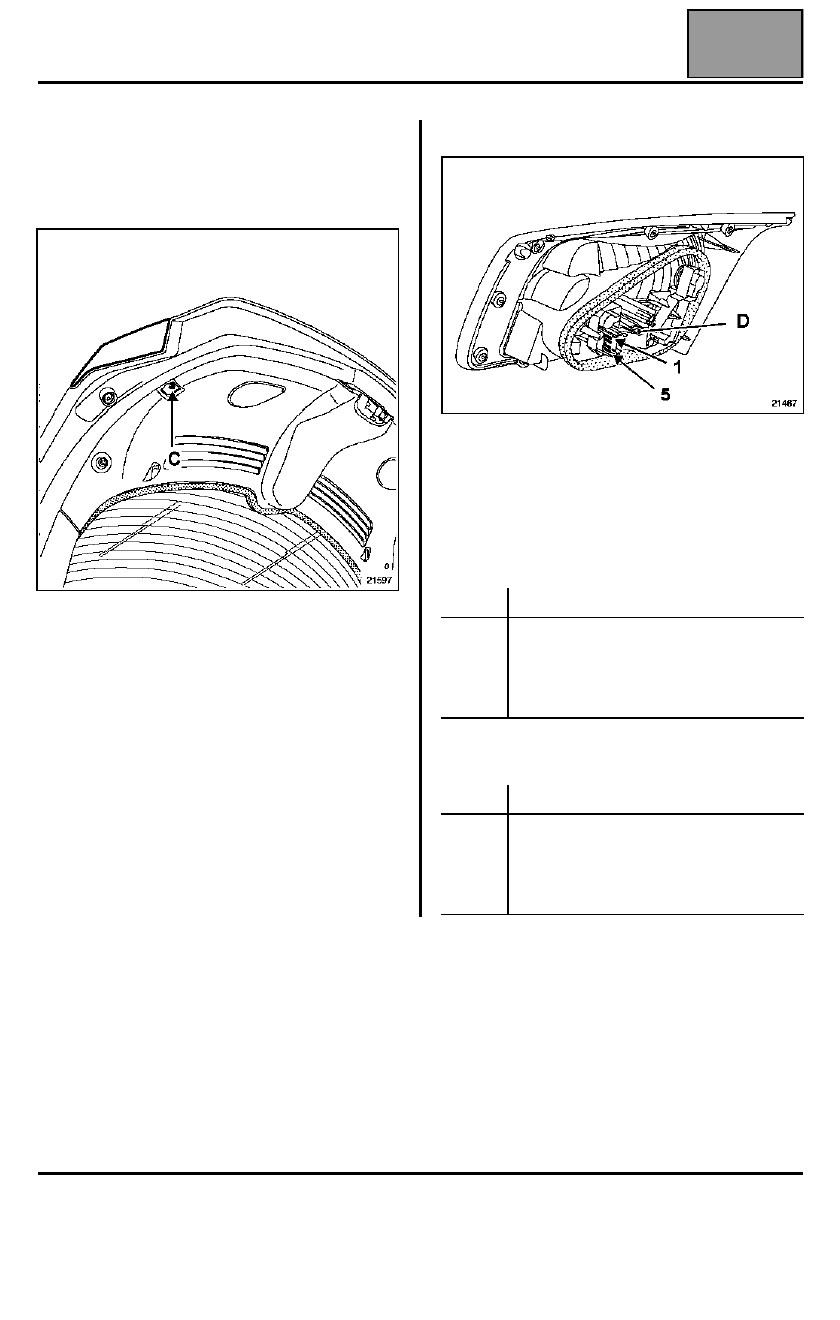

EXTRACCIÓN

Quitar el tornillo de fijación trasera (C).

Sacar el bloque y desconectar el conector.

Ejemplo para la luz trasera izquierda:

Para tener acceso a las lámparas, soltar el
portalámparas presionando en la lengüeta (D).

CONEXIÓN

Conector luces de portón trasero izquierdo

Conector luces de portón trasera derecha

Vía

Designación

1
2
3
4
5

Luz de niebla
Luz de posición
No utilizada
Luz de marcha atrás
Masa

Vía

Designación

1
2
3
4
5

Masa
Luz de marcha atrás
No utilizada
Luz de posición
Luz de niebla

Edition 2

ILUMINACIÓN TRASERA

Luz de stop sobreelevada

81A

81A-3

Luz de stop sobreelevada

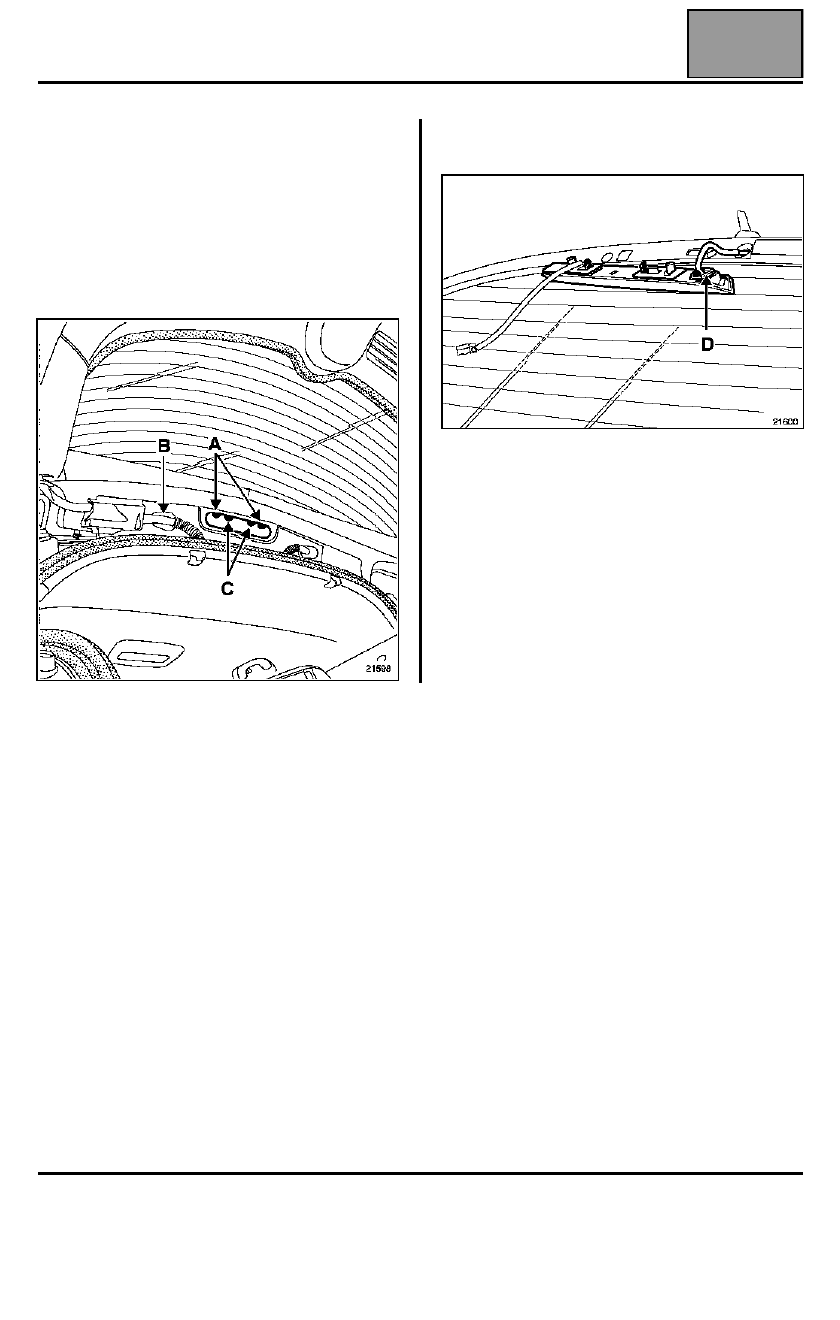

EXTRACCIÓN

Extraer:
– la tapa de acceso,
– los dos tornillos de fijación (A).

Sacar el obturador (B) y desconectar el conector de
alimentación del piloto.

Soltar el piloto presionando en los espolones (C).

Soltar el surtidor del lavaparabrisas (D) y sacar el
piloto.

NOTA:
Los vehículos están equipados con luz de stop de
diodos.

Edition 2

ILUMINACIÓN INTERIOR

Generalidades

81B

81B-1

181B

ILUMINACIÓN INTERIOR

Generalidades

PARTICULARIDADES

Los vehículos pueden estar equipados, según versión:
– de iluminadores del bajo de puertas independientes

(encendido al abrir la puerta concernida),

– de plafones (delantero y trasero) temporizados,
– de iluminadores del bajo del tablero de bordo y de

iluminadores bajo los asientos delanteros acoplados
a los plafones,

– de iluminadores del maletero trasero,
– de iluminadores de cortesía en cada quitasol.

FUNCIONAMIENTO DE LA TEMPORIZACIÓN

Los iluminadores interiores (plafones e iluminadores
de cavidades del pie) se encienden instantáneamente
por la Unidad Central del Habitáculo:
– al abrir una puerta o el maletero trasero,
– al desbloquear los abrientes con el telemando (o la

función manos libres),

– al retirar la tarjeta Renault del lector.

Para apagar los iluminadores interiores, la Unidad
Central del Habitáculo impone, según el caso, una
temporización:
– apagado sin temporización:

●

al cerrar los abrientes con el telemando (abrientes
cerrados)

– apagado temporizado:

●

después de cerrar el último abriente,

●

al desbloquear los abrientes con el telemando,

●

al poner el contacto (progresivo).

NOTA:
En caso de detección prolongada del abriente, sin
poner o cortar el contacto, la Unidad Central del
Habitáculo pilota el apagado de los iluminadores
interiores tras una temporización de 45 minutos
aproximadamente.

Edition 2

ILUMINACIÓN INTERIOR

Plafonier

81B

81B-2

Plafonier

PLAFONES

Según la posición del plafonier y el equipamiento del
vehículo, el iluminador puede estar equipado:
– de un solo interruptor de iluminador central,
– de un interruptor de iluminador central y de un lector

de tarjeta,

– de un interruptor de iluminador central y de dos

lectores de tarjeta,

– de un interruptor de iluminador central con reglaje de

la intensidad y de dos lectores de tarjeta.

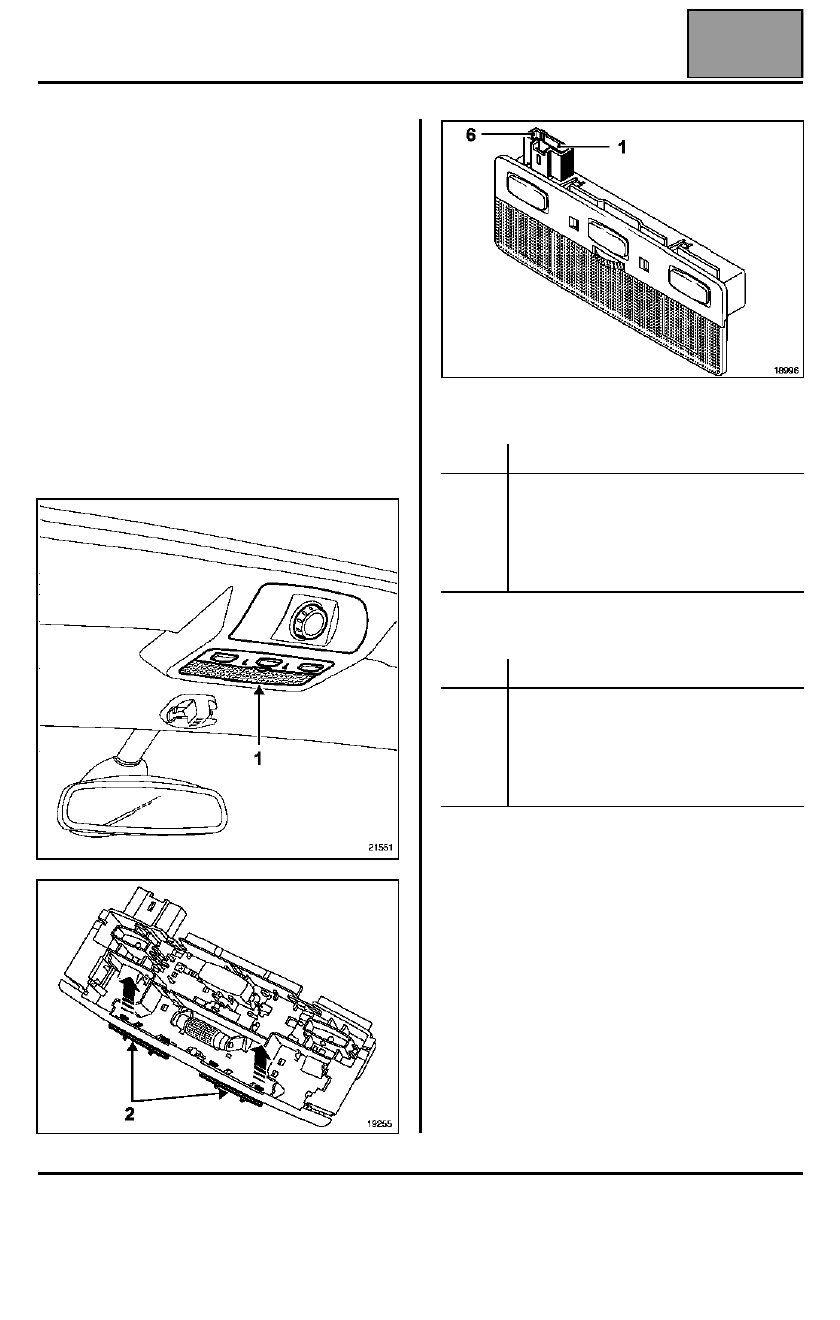

EXTRACCIÓN - REPOSICIÓN

Para extraer el plafonier del techo:
– soltar la tapa translúcida (1),
– tirar de los bloqueos de fijación (2),
– efectuar un movimiento de rotación para liberar el

conector.

PLAFONIER CENTRAL

PLAFONIER TRASERO

Vía

Designación

1
2
3
4
5
6

No utilizada
Señal de la Unidad Central del Habitáculo
Unión plafonier trasero (reostato)
+ iluminación
+ permanente
Masa

Vía

Designación

1
2
3
4
5
6

No utilizada
Señal de la Unidad Central del Habitáculo
Unión plafonier trasero (reostato)
+ iluminación
+ permanente
Masa
