LÁMPARAS DE XENÓN

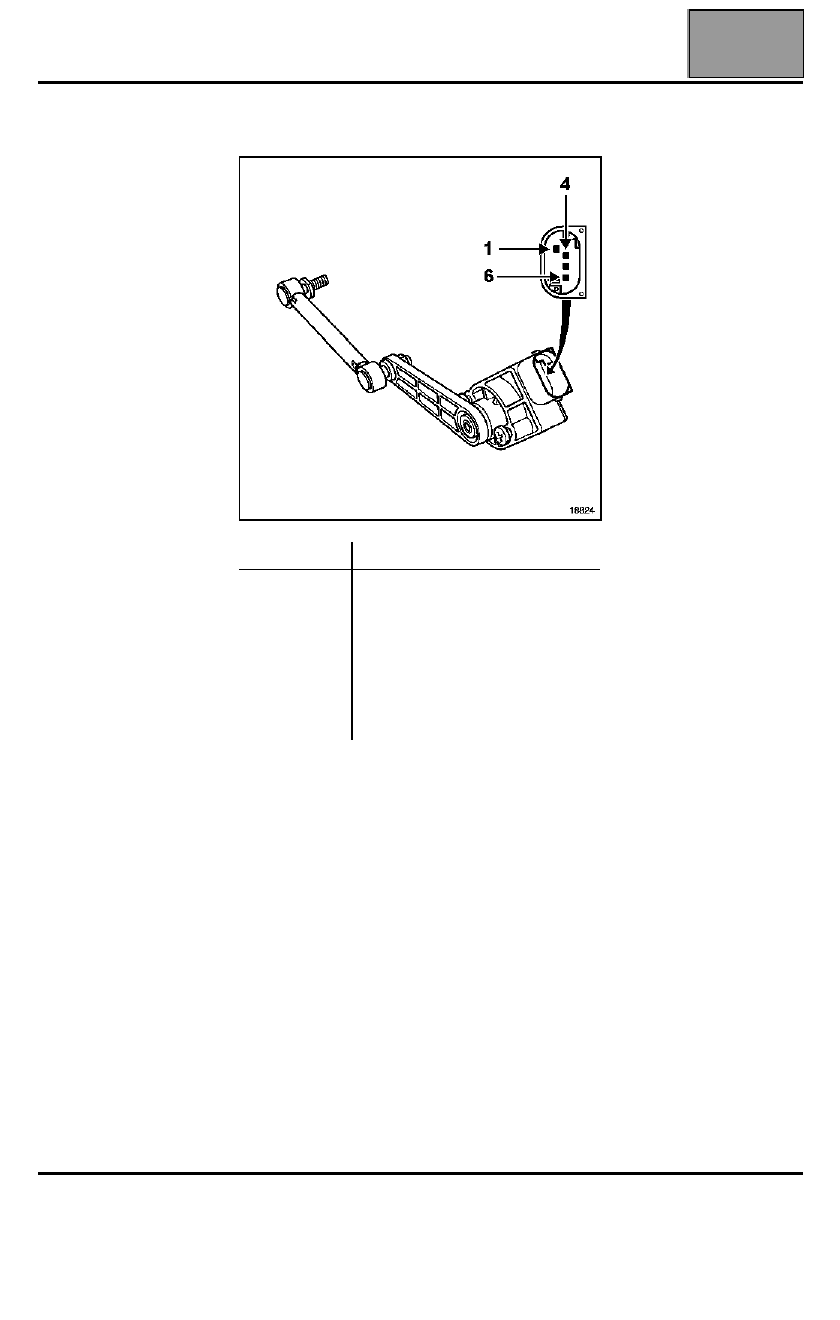

Captador de altura trasera

80C

80C-5

CONEXIÓN

Vía

Designación

1

Masa

2

No utilizada

3

No utilizada

4

No utilizada

5

Alimentación

6

Señal captador

Edition 2

LÁMPARAS DE XENÓN

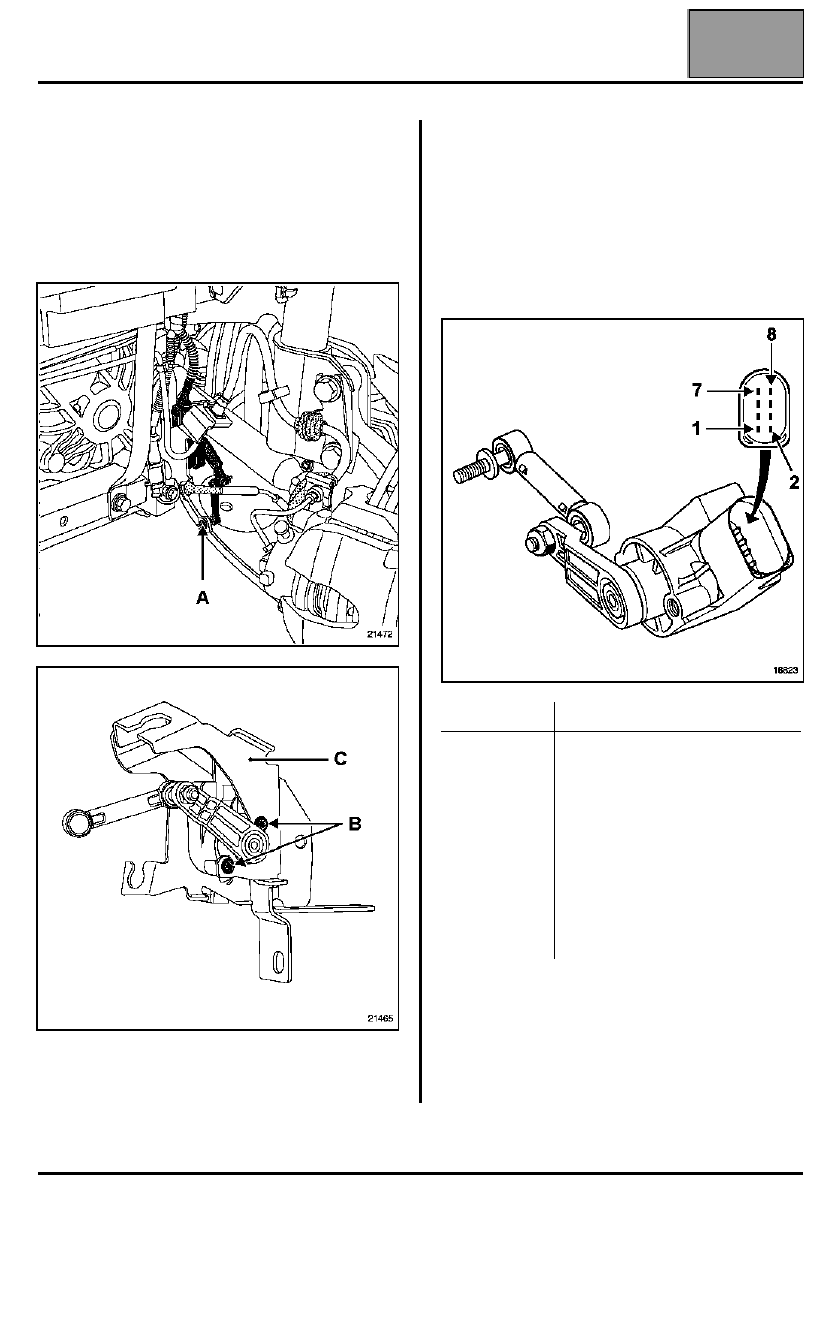

Captador delantero - Calculador

80C

80C-6

Captador delantero - Calculador

EXTRACCIÓN

Extraer:
– la rueda delantera izquierda,
– la tuerca (A) que une la rótula a la pala inferior y

aflojar los tornillos de fijación (B).

Desconectar el conector y extraer el captador.

NOTA:
Para extraer el captador del calculador no es
necesario extraer su soporte (C).

REPOSICIÓN

IMPORTANTE:
Tras haber montado el captador delantero del
calculador, es necesario proceder a la inicialización
del sistema y al reglaje de los faros (consultar el
capítulo "Inicialización").

CONEXIÓN

IMPORTANTE:
Tras sustituir el captador delantero del calculador, es
necesario configurar el tipo del vehículo mediante los
útiles de diagnóstico y proceder a la inicialización del
sistema.

Vía

Designación

1

Masa

2

Alimentación

3

Señal captador trasero

4

Señal velocidad del vehículo

5

Unión diagnóstico

6

Señal iluminación

7

Mando accionadores

8

Alimentación del captador trasero

Edition 2

LÁMPARAS DE XENÓN

Faros

80C

80C-7

Faros

EXTRACCIÓN - REPOSICIÓN

El método de extracción-reposición de los faros
equipados con lámparas de Xenón es idéntico al
método para los faros todos los tipos.

ATENCIÓN:
Las lámparas de Xenón funcionan bajo una tensión de
20.000 voltios al encenderse y después de 85 voltios
de corriente alterna durante el funcionamiento.

Es imperativo pues desconectar el bloque óptico y
esperar que el calculador (Ballast) esté frío antes de
desmontarlo.

Queda prohibido encender la lámpara si ésta no se
encuentra colocada en el bloque óptico (es peligroso
para los ojos).

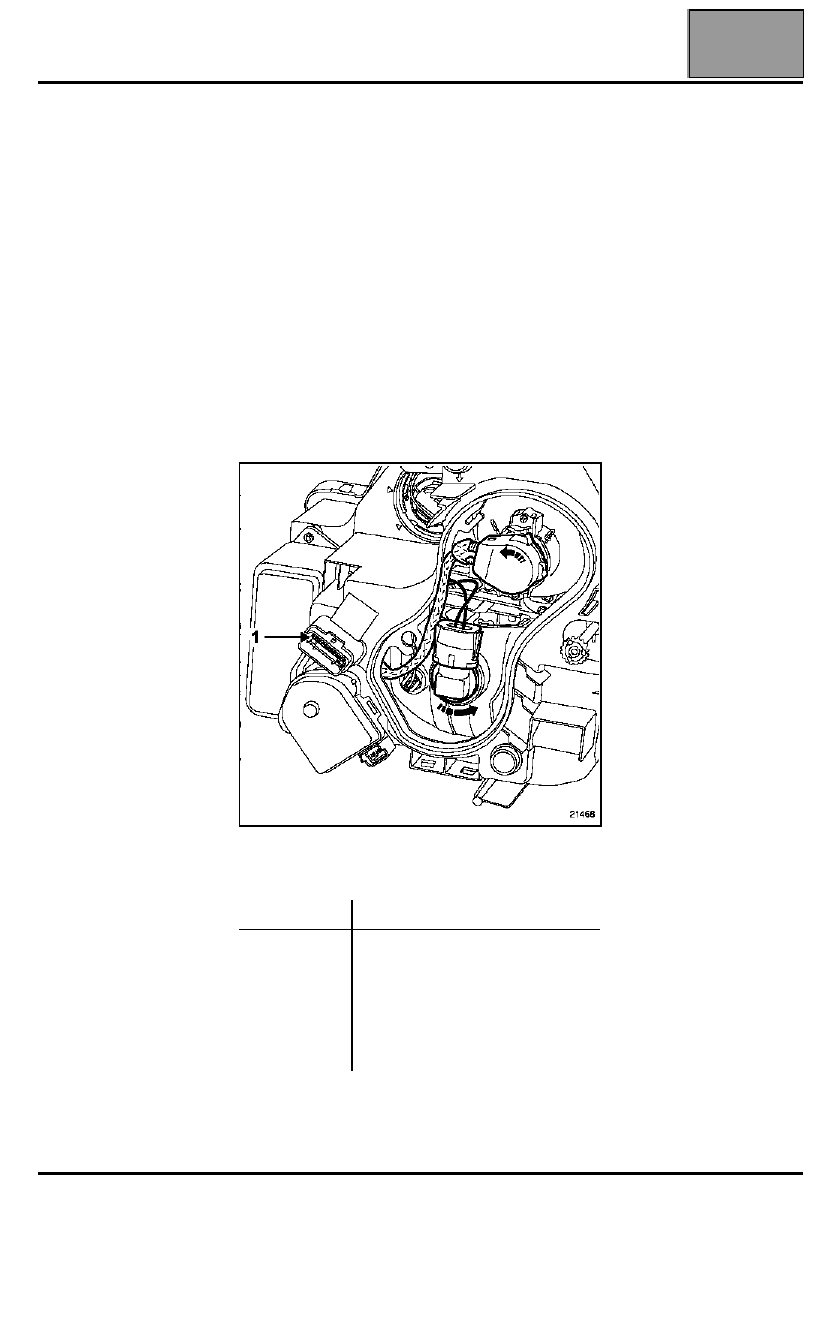

CONEXIÓN

NOTA:
los números de las vías se leen de izquierda a
derecha en todos los faros.

Vía

Designación

1

Masa

2

Luz de carretera

3

Luz indicadora de dirección

4

Luz de cruce

5

Luz de posición

Edition 2

LÁMPARAS DE XENÓN

Accionadores

80C

80C-8

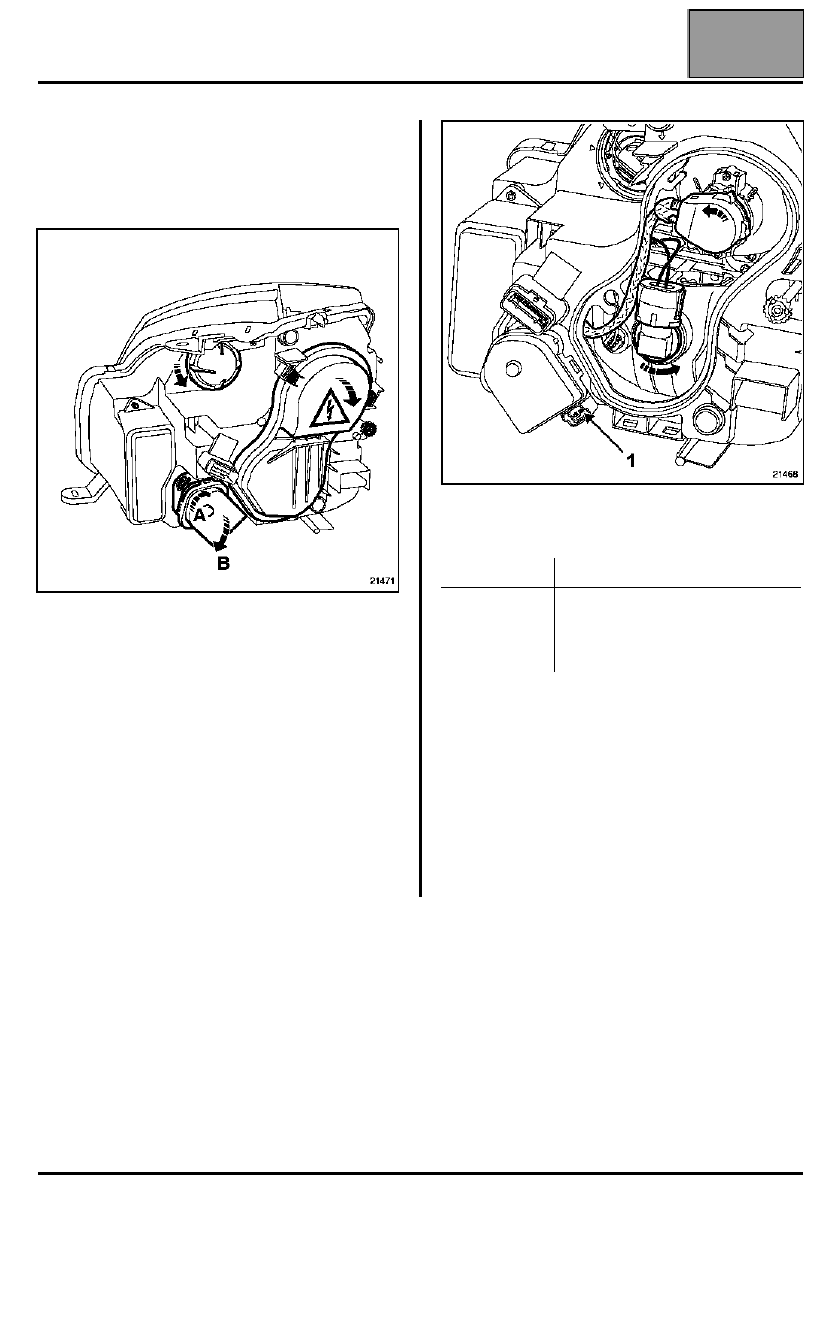

Accionadores

EXTRACCIÓN

NOTA:
Para la extracción del accionador, es necesario
extraer la óptica.

Girar el accionador un octavo de vuelta hacia el
exterior (A) para liberarlo del bloque óptico.

Desacoplar la rótula de la parábola basculando
ligeramente el accionador (B).

REPOSICIÓN

Para facilitar la reposición del accionador, extraer la
tapa estanca y sujetar el reflector del faro.

IMPORTANTE:
Tras haber extraído los accionadores, es necesario
proceder a la inicialización del sistema y al reglaje de
los faros (ver capítulo "Inicialización").

CONEXIÓN

NOTA:
Los accionadores de las ópticas equipadas con
lámparas de Xenón son específicos.

OBSERVACIÓN:
Si las luces de cruce se encienden al poner el
contacto, los accionadores se colocan en reglaje bajo
y después vuelven a una posición intermedia.

Vía

Designación

1

Masa

2

Mando accionador

3

Alimentación

Edition 2
