ACONDICIONADOR DE AIRE

Ingredientes

62A

62A-4

Ingredientes

Motor F4R Turbocomprimido

– Compresor:

DELPHI HARISSON V5E

– Aceite para compresor DELPHI HARISSON:

Capacidad de aceite 265 cm

3

.

Para rellenar, utilizar aceite PLANETELF
PAG 488.

– Fluido refrigerante:

R134a: 650 g

±±±±

 35

Motor G9T

– Compresor:

DELPHI HARISSON V5E

– Aceite para compresor DELPHI HARISSON:

Capacidad de aceite 265 cm

3

.

Para rellenar, utilizar aceite PLANETELF
PAG 488.

– Fluido refrigerante:

R134a: 650 g

±±±±

 35

Motor V4Y

– Compresor:

CALSONIC KANSEI V6

– Aceite para compresor CALSONIC KANSEI:

Capacidad de aceite 220 cm

3

.

Para rellenar, utilizar aceite PLANETELF
PAG 488.

– Fluido refrigerante:

R134a: 650 g

±±±±

 35

Motor P9X

– Compresor:

DENSO 7SBU16

– Aceite para compresor DENSO:

Capacidad de aceite 245 cm

3

.

Para rellenar, utilizar aceite ND OIL 8.

– Fluido refrigerante:

R134a: 650 g

±±±±

 35

Edición 3

ACONDICIONADOR DE AIRE

Principio de funcionamiento

62A

62A-5

Principio de funcionamiento

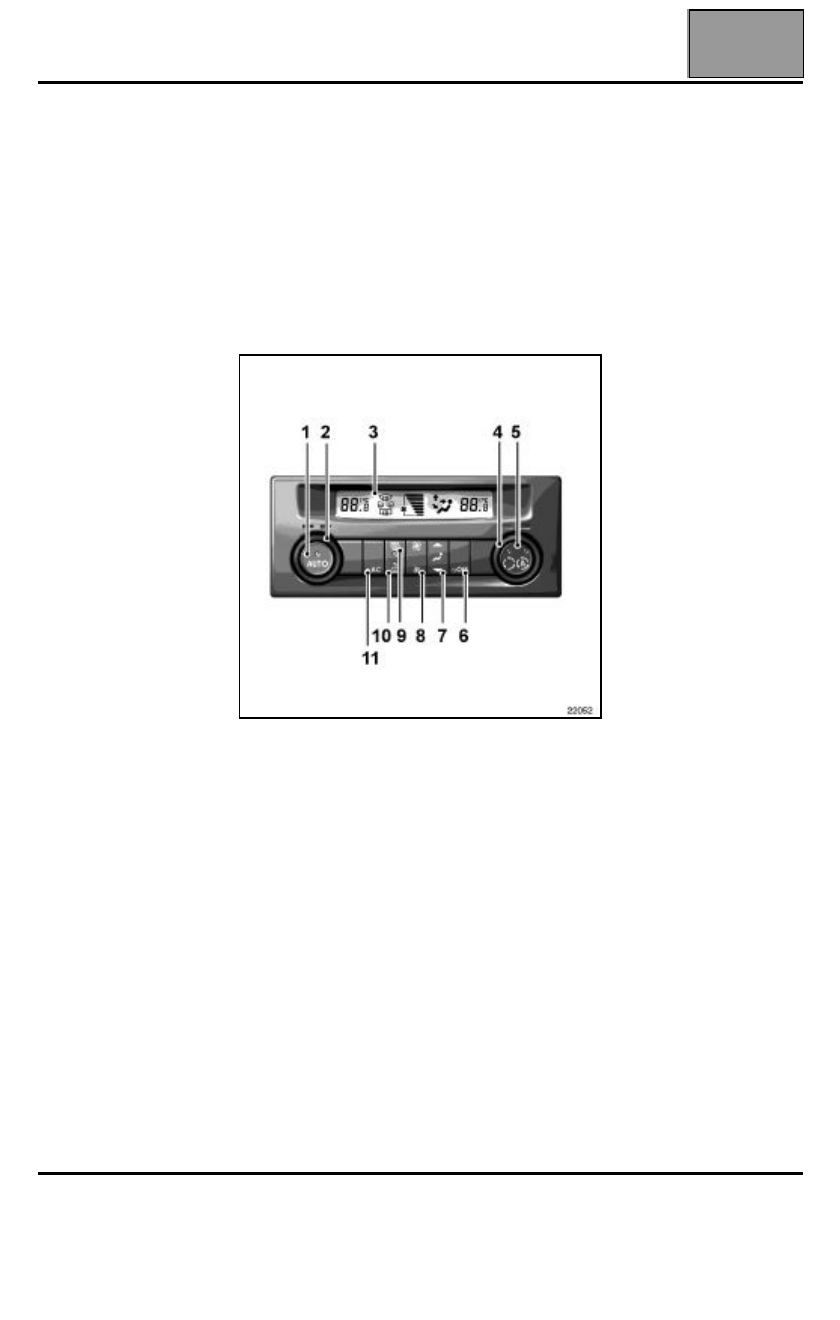

CUADRO DE MANDO

La regulación tiene por objetivo ofrecer a los usuarios
un confort estable y eficaz cualesquiera que sean los
ambientes exteriores y las condiciones de utilización
del vehículo.

Además, asegura una buena visibilidad a través de las
superficies acristaladas del vehículo.

Esta regulación es gestionada electrónicamente por
un calculador integrado en el cuadro de mando.

1

Tecla para poner el modo automático

2

Botón de reglaje de la temperatura lado izquierdo.

3

Pantalla

4

Botón de reglaje de la temperatura lado derecho.

5

Tecla de reciclaje de aire y activación del reciclaje
automático.

6

Tecla de parada del sistema.

7

Tecla de reglaje del repartidor de aire.

8

Tecla de reglaje de la velocidad de ventilación.

9

Tecla "ver claro" para el desempañado y el
deshielo de los cristales.

10 Tecla de deshielo de la luneta trasera
11 Tecla del acondicionador de aire

Edición 3

ACONDICIONADOR DE AIRE

Filtro de habitáculo

62A

62A-6

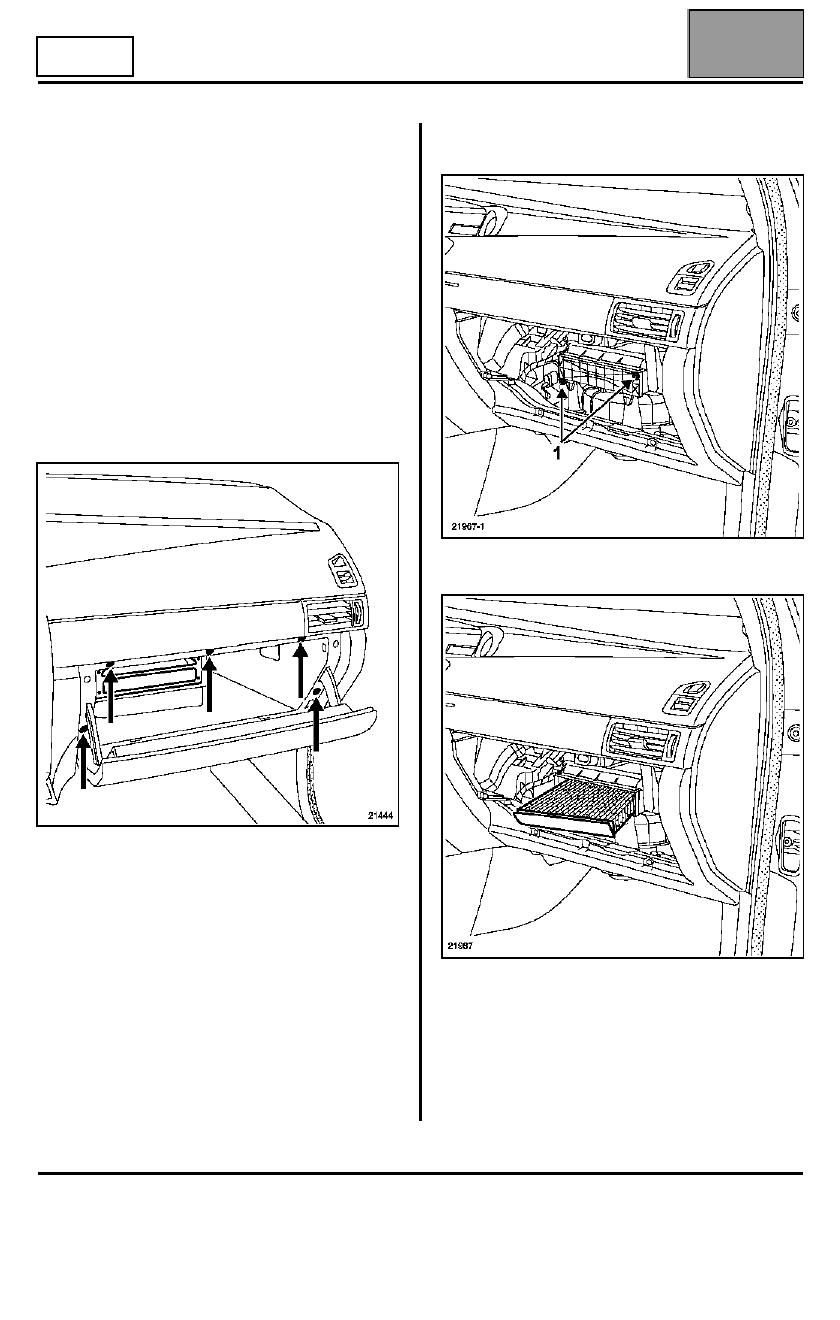

DIRECCIÓN

A IZQUIERDA

Filtro de habitáculo

Instalado delante de la entrada de aire exterior,
asegura el filtrado del aire y garantiza un total
saneado de este último antes de llegar al habitáculo.

EXTRACCIÓN

Abrir el portaobjetos.

Extraer el lector de CD Rom de navegación en las
versiones concernidas.

Deshacer las conexiones y retirarlas del lector de CD
Rom.

Quitar los tornillos y los conectores del guardaobjetos.

Extraer la guantera.

Quitar los dos tornillos (1) de la tapa del filtro del
habitáculo.

Sacar el filtro de habitáculo.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA:
Para proceder a la inicialización del sistema, consultar
el capítulo "Inicialización".

Edición 3

ACONDICIONADOR DE AIRE

Filtro de habitáculo

62A

62A-7

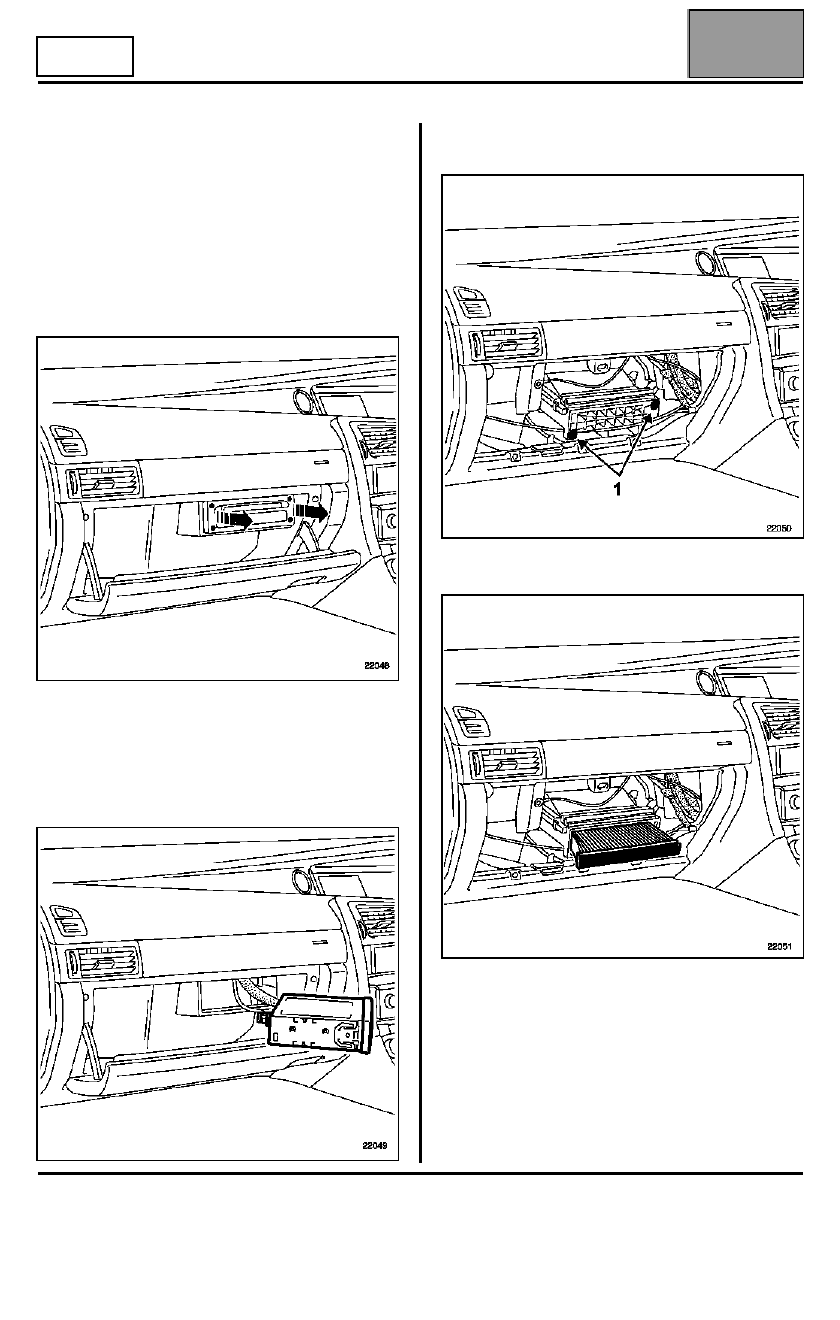

DIRECCIÓN

A DERECHA

Filtro de habitáculo

Instalado delante de la entrada de aire exterior,
asegura el filtrado del aire y garantiza un total
saneado de este último antes de llegar al habitáculo.

EXTRACCIÓN

Abrir el portaobjetos.

Extraer el lector de CD Rom de navegación en las
versiones concernidas.

Deshacer las conexiones y retirarlas del lector de CD
Rom.

Quitar los tornillos y los conectores del guardaobjetos.

Extraer la guantera.

Quitar los dos tornillos (1) de la tapa del filtro del
habitáculo.

Sacar el filtro de habitáculo.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA:
Para proceder a la inicialización del sistema, consultar
el capítulo "Inicialización".

Edición 3
