Renault Vel Satis. Manual - parte 195

CALEFACCIÓN

Generalidades

61A

61A-2

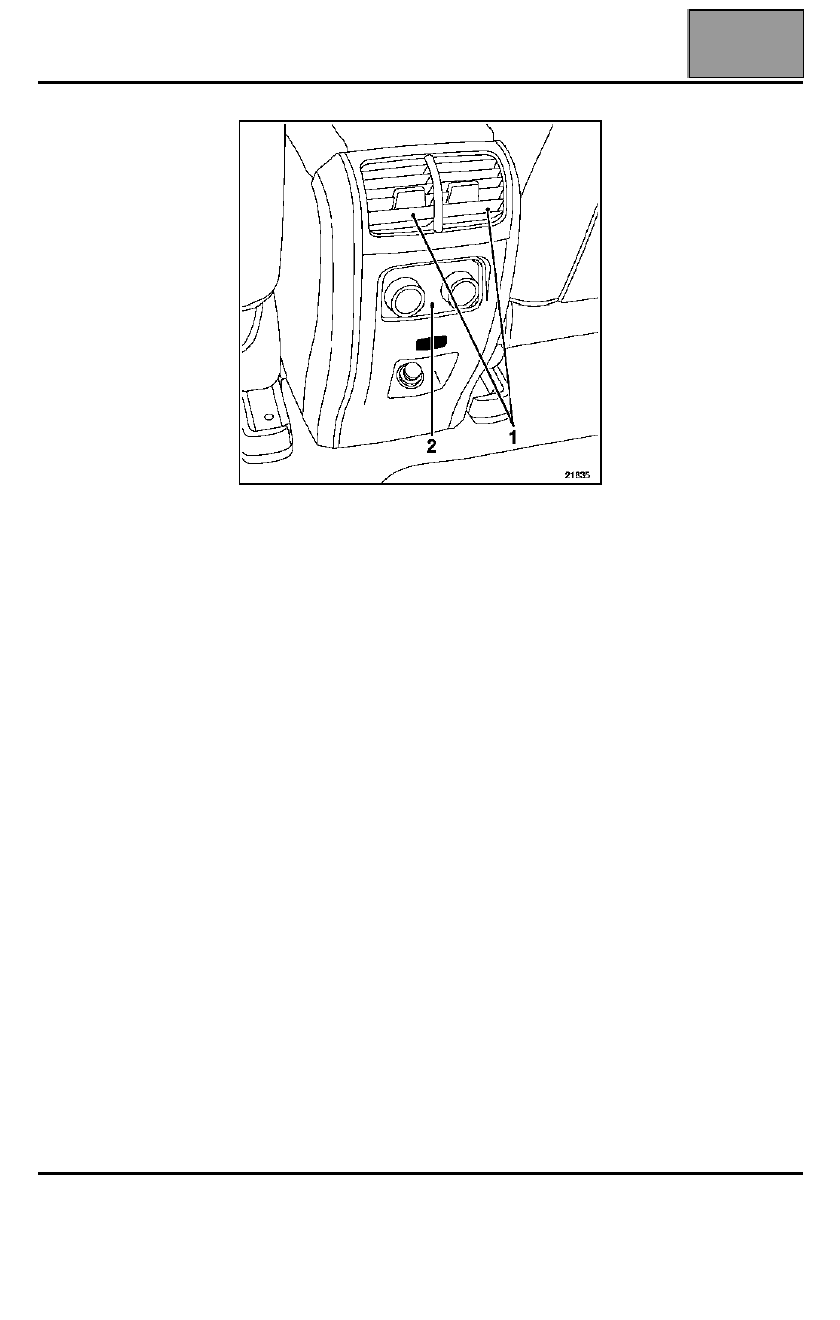

1 Aireadores centrales
2 Cuadro de mandos

Edición 2

CALEFACCIÓN

Generalidades

61A

61A-3

Salida calefacción pies de los ocupantes traseros.

Conducto de calefacción

EXTRACCIÓN

Poner el vehículo sobre un elevador.

Desconectar la batería.

Extraer el asiento delantero afectado, (consultar el
capítulo 75A Armaduras y deslizaderas del asiento
delantero (Asiento completo)).

Levantar la moqueta.

Extraer el conducto de aire desencajándolo.

NOTA: esta operación no requiere la extracción de
la consola central.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

PAR DE APRIETE (en daN.m)

Tuerca de fijación del asiento delantero

4,4

Edición 2

CALEFACCIÓN

Generalidades

61A

61A-4

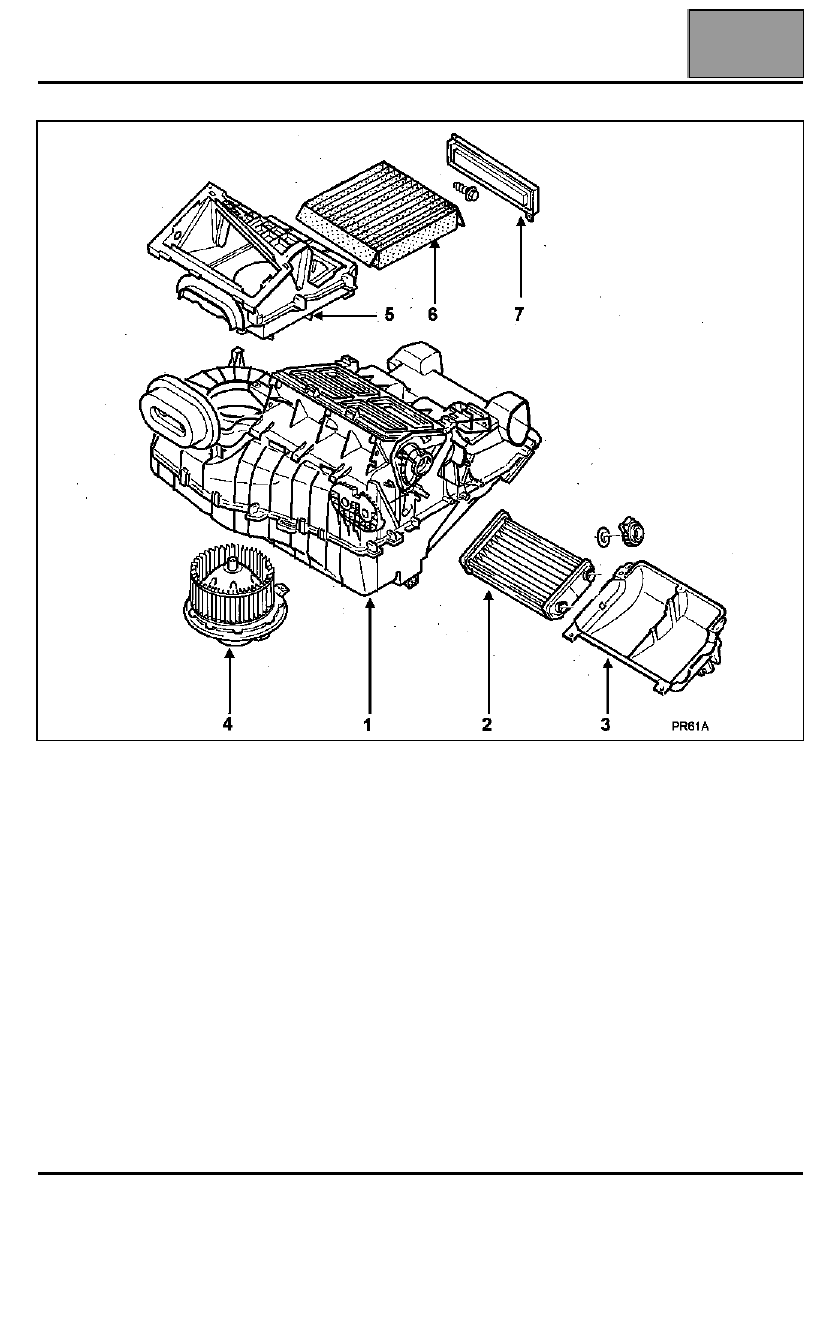

1 Cajetín climatizador
2 Radiador de calefacción
3 Tapa del radiador de calefacción
4 Motoventilador
5 Cajetín de entrada de aire
6 Filtro de habitáculo
7 Tapa del filtro de habitáculo

Edición 2

CALEFACCIÓN

Principio de funcionamiento

61A

61A-5

Principio de funcionamiento

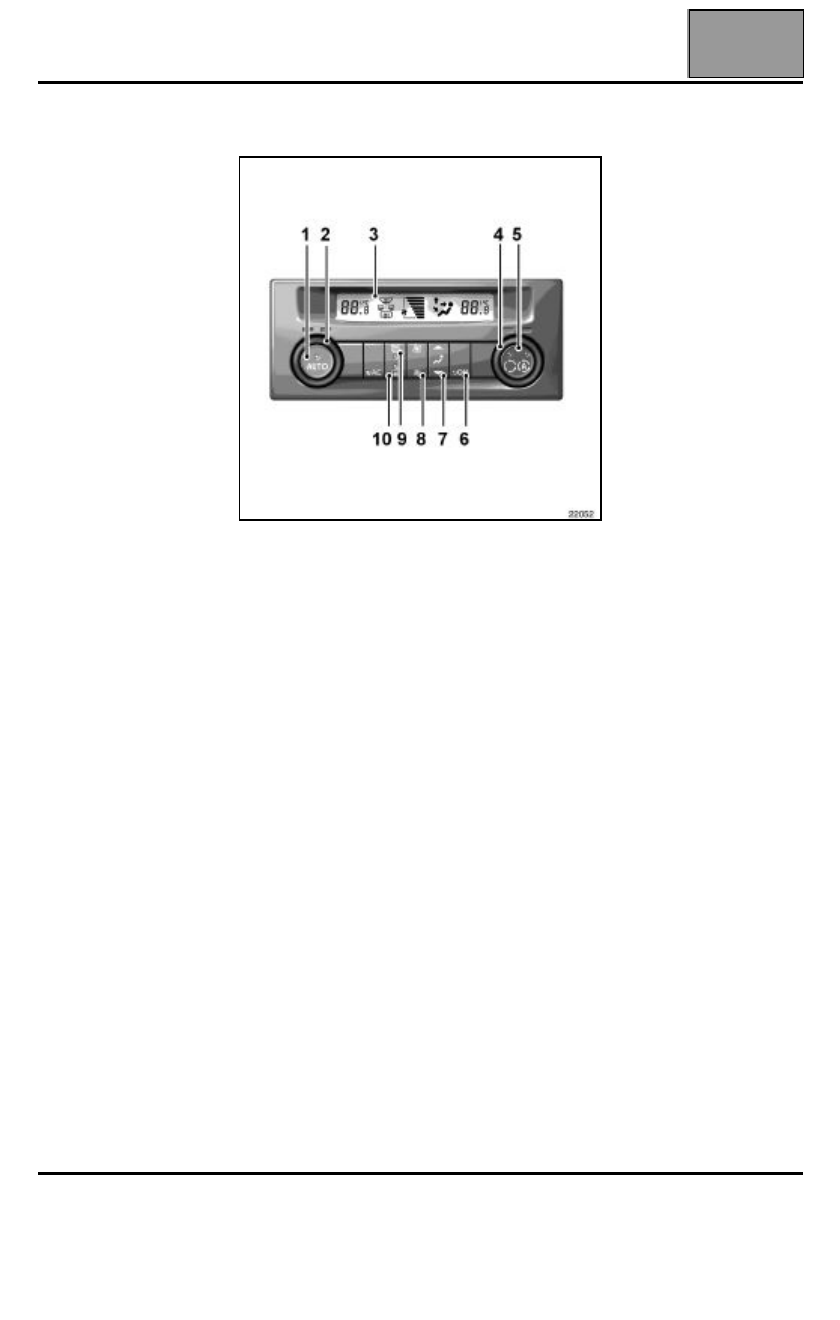

CUADRO DE MANDO DELANTERO

1

Tecla para poner el modo automático

2

Botón de reglaje de la temperatura lado izquierdo.

3

Pantalla

4

Botón de reglaje de la temperatura lado derecho.

5

Tecla de reciclaje de aire y activación del reciclaje
automático.

6

Tecla de parada del sistema.

7

Tecla de reglaje del repartidor de aire.

8

Tecla de reglaje del caudal de aire

9

Tecla "ver claro" para el desempañado y el
deshielo de los cristales.

10 Tecla de deshielo de la luneta trasera

Edición 2
