Renault Vel Satis. Manual - parte 168

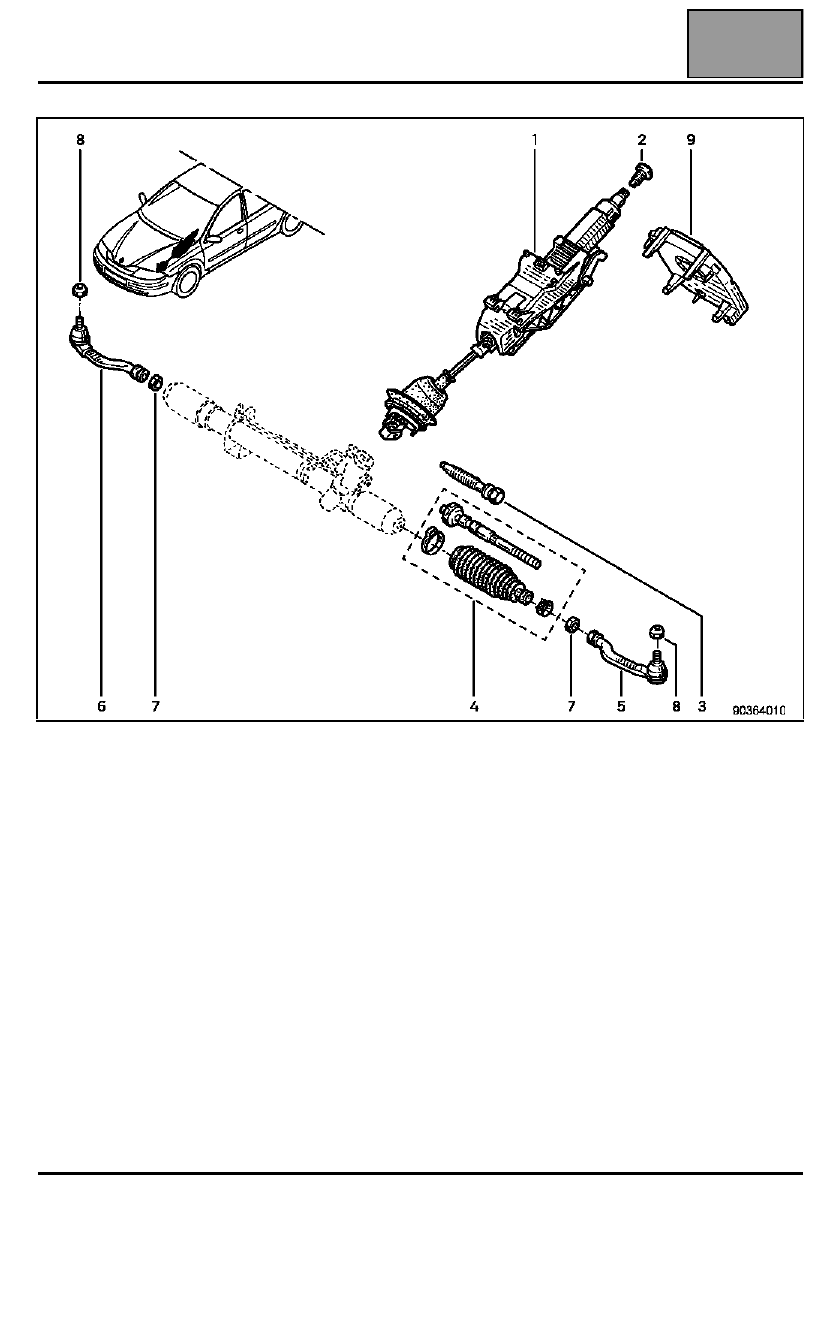

DIRECCIÓN ASISTIDA

Columna de dirección

36B

36B-5

Columna de dirección

Edición 2

DIRECCIÓN ASISTIDA

Columna de dirección

36B

36B-6

Poner el vehículo en un elevador de dos columnas.

Poner las ruedas del vehículo rectas.

Desbloquear la columna.

EXTRACCIÓN

Bloquear el calculador del airbag mediante un útil
de diagnóstico. Consultar el manual diagnóstico
en el capítulo 88C.

Desbloquear la columna de dirección como sigue.

Introducir la tarjeta RENAULT a fondo (+ después
de contacto).

Retirar la tarjeta RENAULT hasta el primer diente
(+ servicios).

Desconectar la batería.

Extraer:

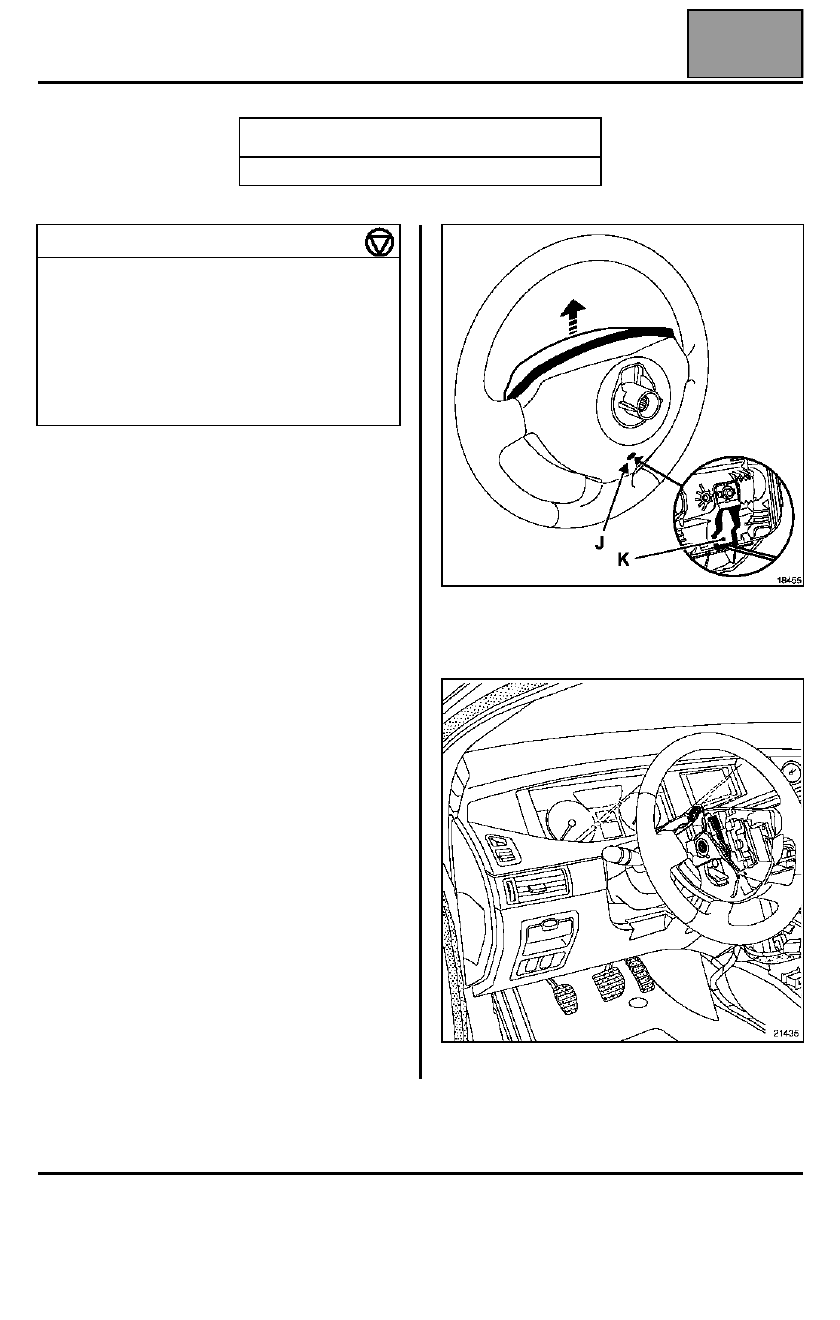

– el módulo del airbag frontal del conductor insertando

un destornillador en el orificio (J) para desbloquear el
sistema (K),

– los conectores del airbag,
– los conectores del volante,
– el tornillo del volante,

– los dos tornillos de fijación (I) de las coquillas,

UTILLAJE ESPECIALIZADO INDISPENSABLE

Dir.  1594

Cala de dirección

PARES DE APRIETE (en daN.m)

Tornillos de pinza

2,1

Tornillos de fijación de la columna de
dirección

2,1

Tornillos de bloqueo eléctrico

0,8

Tornillos de coquilla inferior

0,2

Tornillos del volante

4,4

Edición 2

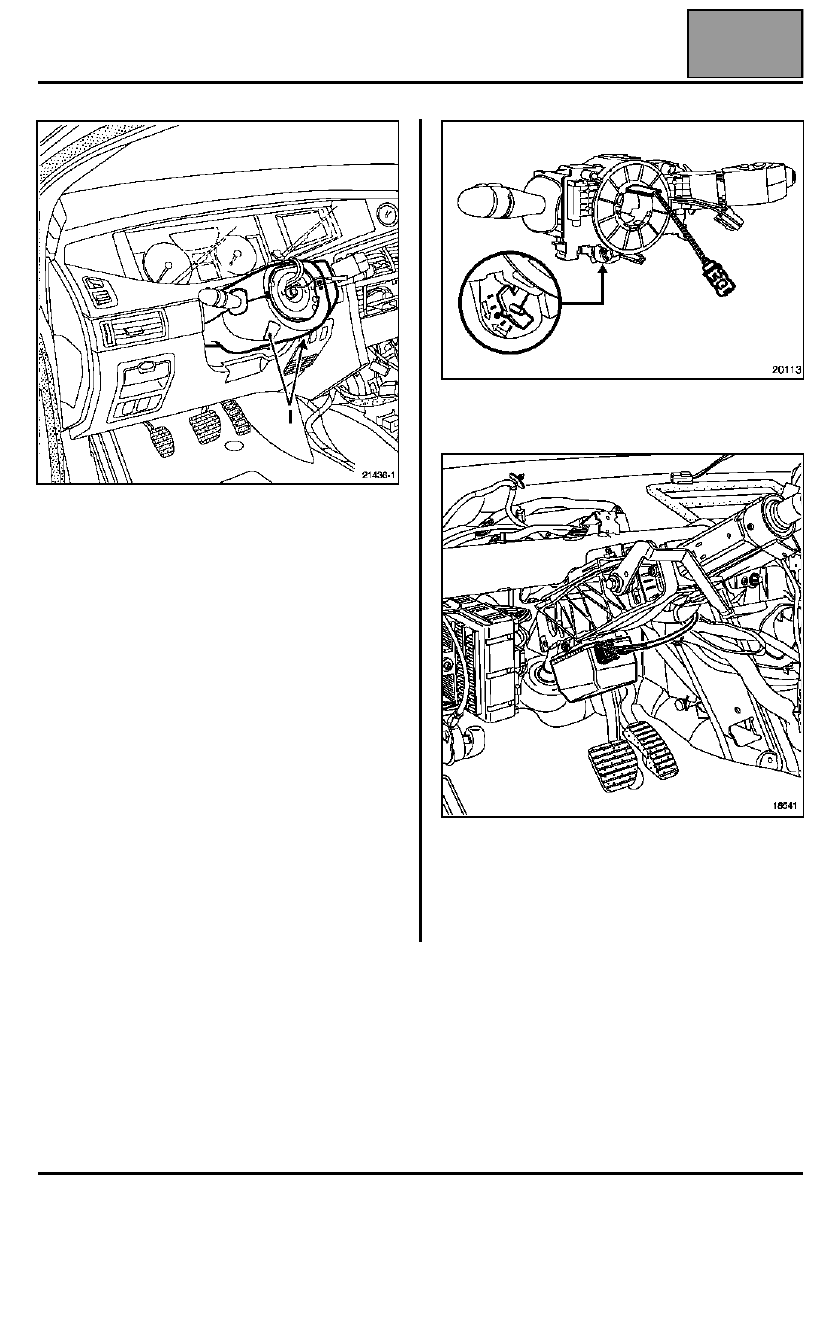

DIRECCIÓN ASISTIDA

Columna de dirección

36B

36B-7

– la coquilla superior,
– la coquilla inferior.

Desconectar los conectores de los contactores.

Extraer:
– el tornillo de fijación del conjunto de los contactores

(el tornillo es accesible a la altura del centrado en el
punto medio del captador del airbag),

– el tornillo de fijación del bloqueo eléctrico de la

columna de dirección.

ATENCIÓN: el tornillo de fijación del bloqueo eléctrico
de la columna de dirección posee un paso a
izquierdas. Se afloja en el sentido de rotación de las
agujas de un reloj.

RECUERDEN: el cerrojo debe estar desbloqueado.

Edición 2

DIRECCIÓN ASISTIDA

Columna de dirección

36B

36B-8

Extraer el cerrojo eléctrico de la columna de dirección.

En el compartimiento del motor, extraer:
– el tornillo de la pinza de la caja de dirección,
– la tuerca de la pinza de la caja de dirección.

Atornillar el tornillo de la pinza algunas vueltas.
Para desbloquear la tuerca, dar un golpe en la cabeza
del tornillo.

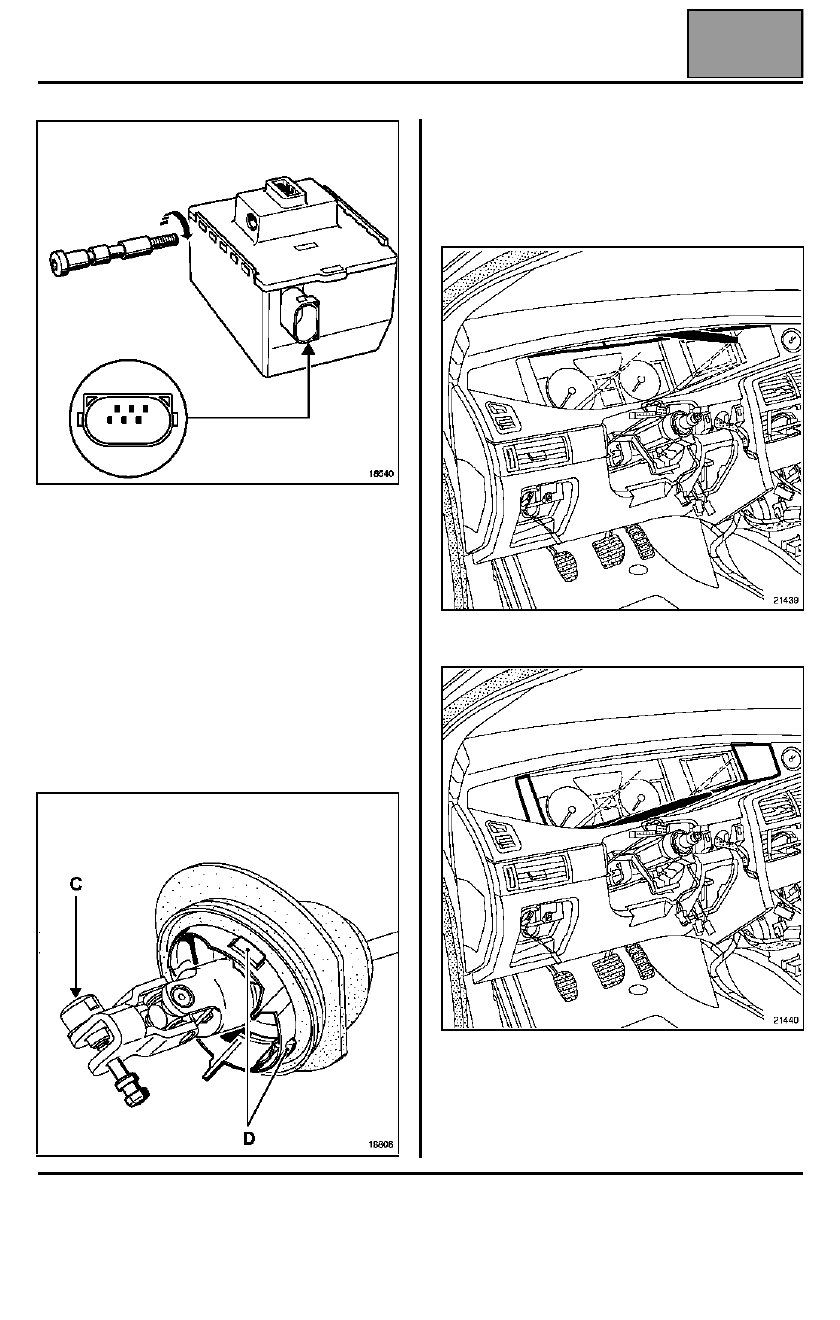

Expulsar y desechar la campana (C). Conservar la
tuerca.

Soltar el fuelle: tres clips (D) del casquillo blanco,
situados a 120˚.
Empujar el casquillo de plástico en el habitáculo.

En el habitáculo, dejar colgando el fuelle de la
columna de dirección en el salpicadero delantero.

Extraer:
– el embellecedor superior del cuadro de

instrumentos,

– el embellecedor inferior del cuadro de instrumentos,

– las dos fijaciones del cuadro de instrumentos.

Girar el cuadro de instrumentos hacia arriba.
