DIRECCIÓN ASISTIDA

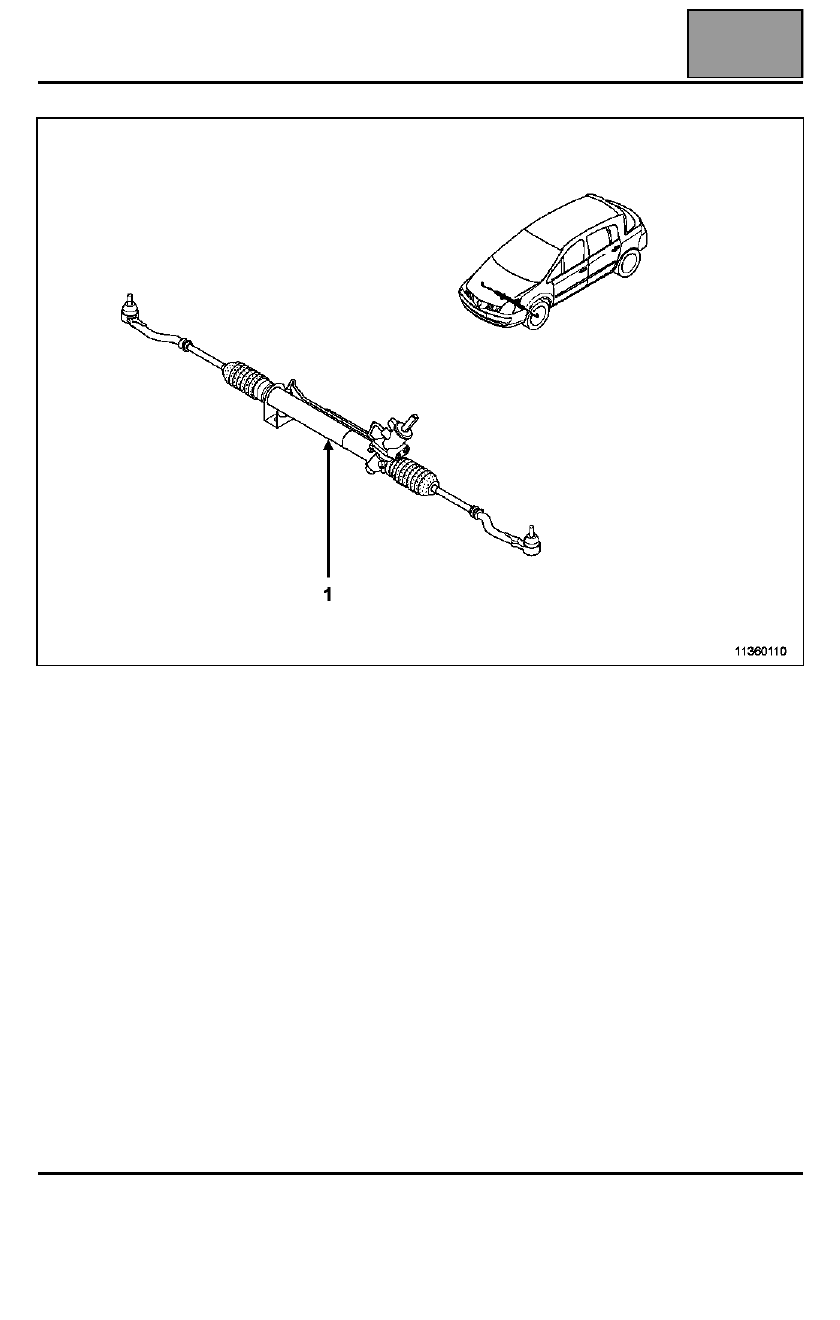

Caja de dirección

36B

36B-1

236B

DIRECCIÓN ASISTIDA

Caja de dirección

Edición 2

DIRECCIÓN ASISTIDA

Caja de dirección

36B

36B-2

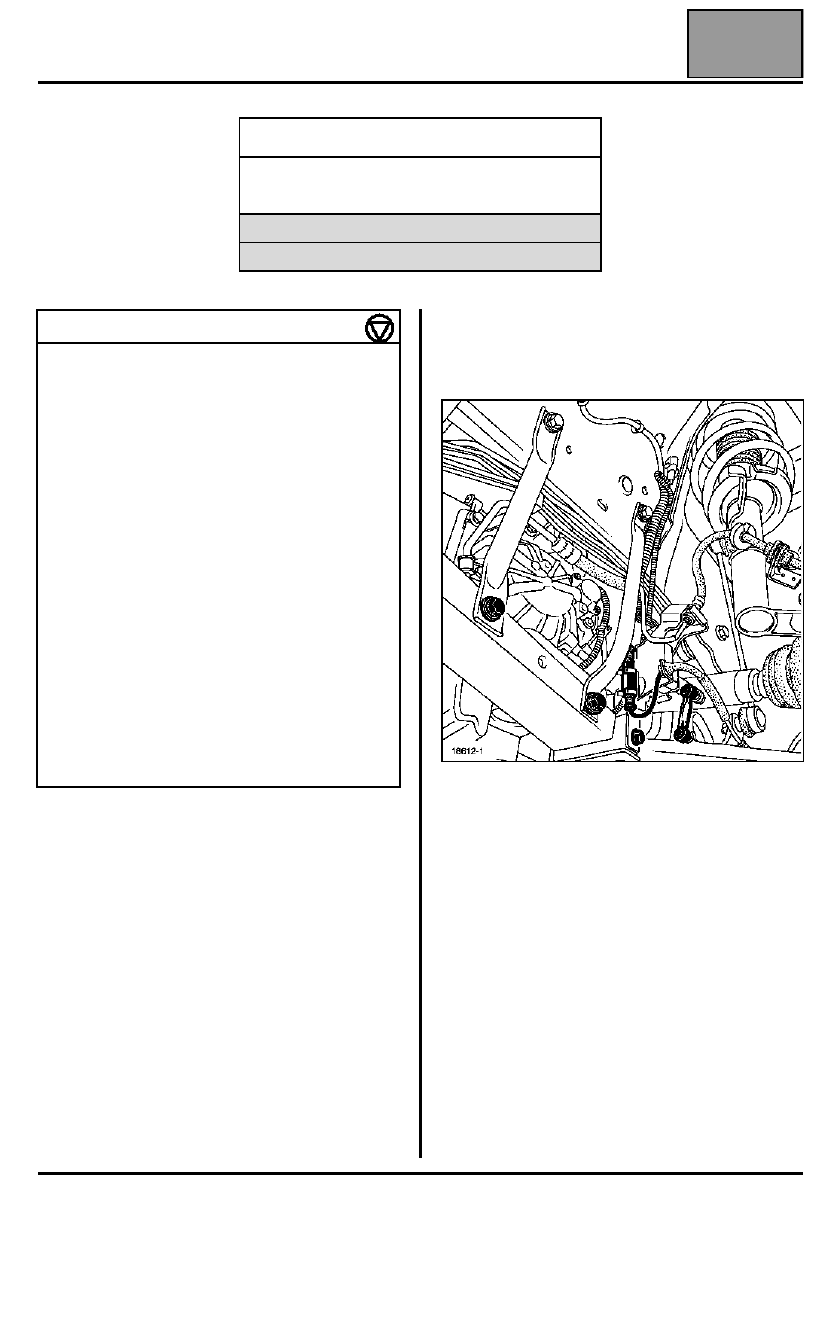

ATENCIÓN: la extracción de los tornillos de la
cuna, de los tornillos de cremallera y de los
tornillos - tuerca de pinza de dirección implica
imperativamente su sustitución y su apriete al par
preconizado.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Extraer:
– la protección bajo el motor,
– las fijaciones inferiores del paragolpes,
– las ruedas.

Colocar un bloquea-volante de dirección.

Extraer:
– los guardabarros delanteros,
– los tornillos del tirante izquierdo,
– el tirante derecho,

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot.    453-01 Pinza para manguitos

T. Av.  476

Extractor de rótula

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos de cremallera

18

Tornillos de fijación del tubo de dirección
asistida

  4

Tornillos de la pantalla térmica

  2

Tornillos de tirante delantero

  6,2

Tornillos de cuna

10,5

Tornillos del tirante acústico

  2,1

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4

Tuerca de rótula de dirección

  3,7

Fijación de la bieleta de recuperación de
par en la cuna

10,5

Tornillos del larguero de aluminio

  4,4

Tornillos de tirantes izquierdo y derecho

  4,4

Tornillos de la pinza de dirección

  2,1

Tornillos de rueda

11

Edición 2

DIRECCIÓN ASISTIDA

Caja de dirección

36B

36B-3

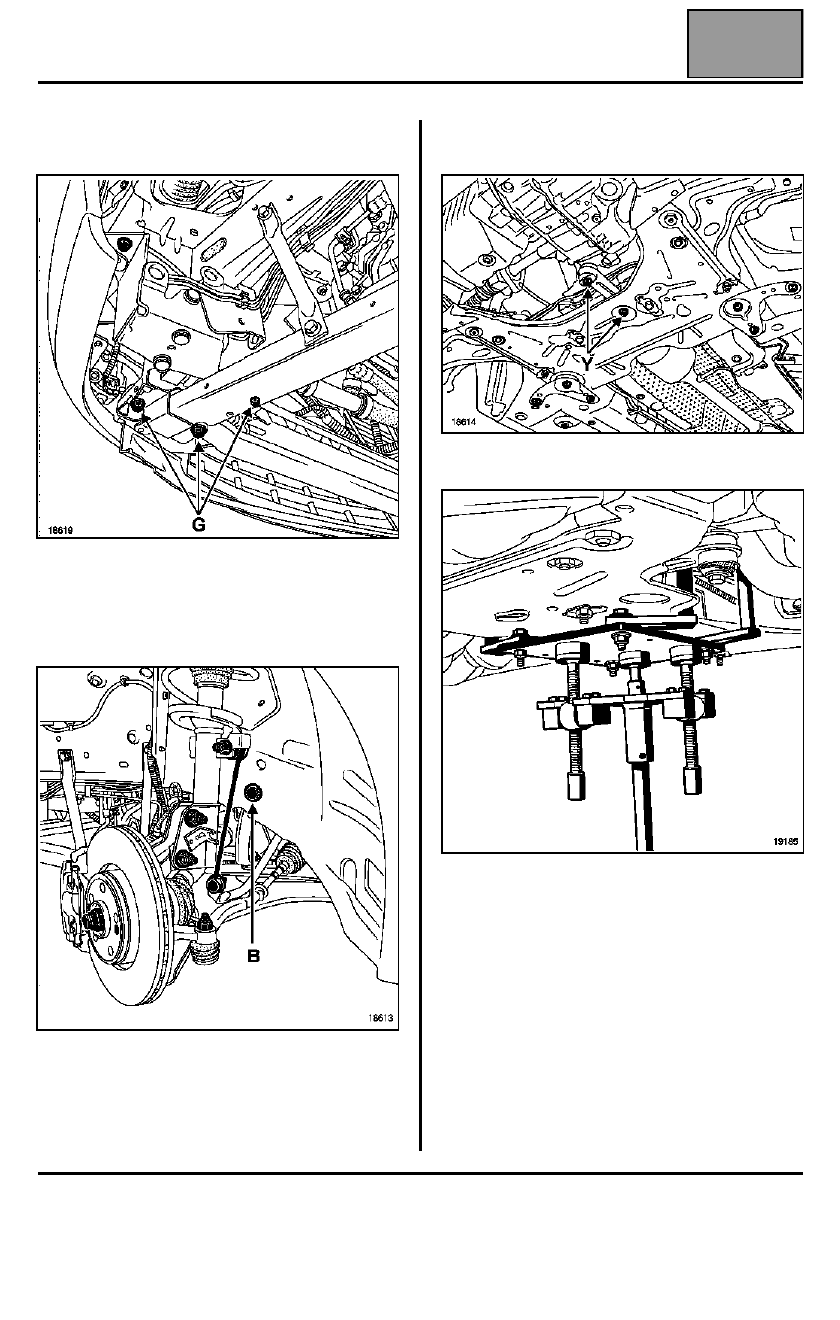

– los tornillos (G) de largueros,
– los dos largueros de aluminio,

– las tuercas de la bieleta de reenvío de la barra

estabilizadora,

– las tuercas de la rótula de dirección.

Aflojar los tornillos (B) de fijación del tirante delantero.

Colocar la pinza para manguitos Mot. 453-01.

Extraer:
– el tornillo de la pinza de dirección,
– el tornillo de fijación de dirección asistida,
– los tornillos (Y) de la bieleta de recuperación de par,

– los tornillos del tirante acústico,
– los tornillos de fijación trasera de la cuna.

Colocar un gato de órganos bajo la cuna.

Soltar los tubos de freno y los cableados del captador
de la cuna y de los tirantes.

Edición 2

DIRECCIÓN ASISTIDA

Caja de dirección

36B

36B-4

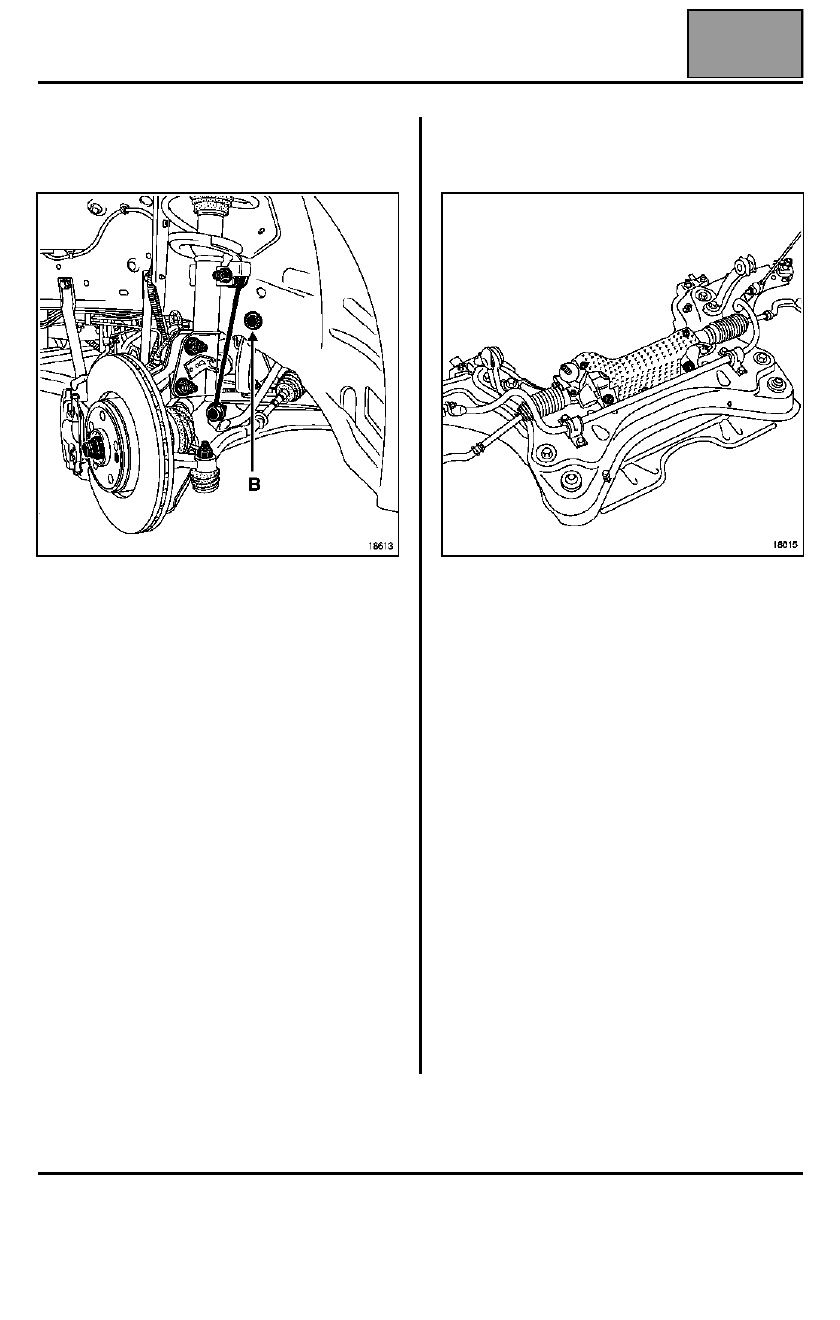

Quitar los dos tornillos (B) del tirante delantero.

Bajar la cuna 20 centímetros.

Bascular la barra estabilizadora hacia la parte
delantera.

Extraer:
– la pantalla térmica de la caja de dirección,
– la caja de dirección.

REPOSICIÓN

ATENCIÓN: el tornillo y la tuerca de la pinza de
dirección, el tornillo del volante, los tornillos de la
cuna y los tornillos de cremallera deben
sustituirse. Apretar al par preconizado.

En el compartimiento del motor, alinear la pinza
abatible y la cola del piñón de la caja de dirección.
Colocar la tuerca y el tornillo de la pinza.
Aproximar la tuerca y el tornillo de la pinza hasta el
freno de rosca. Inmovilizar la tuerca. Apretar al par
preconizado.

Montar correctamente la pantalla térmica.

NOTA: la campana (C) situada en la tuerca de la pinza
no se debe sustituir durante el montaje.

Con el motor funcionando, llenar y purgar el circuito de
dirección asistida accionando de extremo a extremo el
volante de dirección.

ATENCIÓN: la colocación del tornillo de la pinza de
cremallera requiere el calado de la columna de
dirección. Consultar el método de reparación 36B en
el capítulo "columna de dirección".
