SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Receptor de radiofrecuencia

35B

35B-6

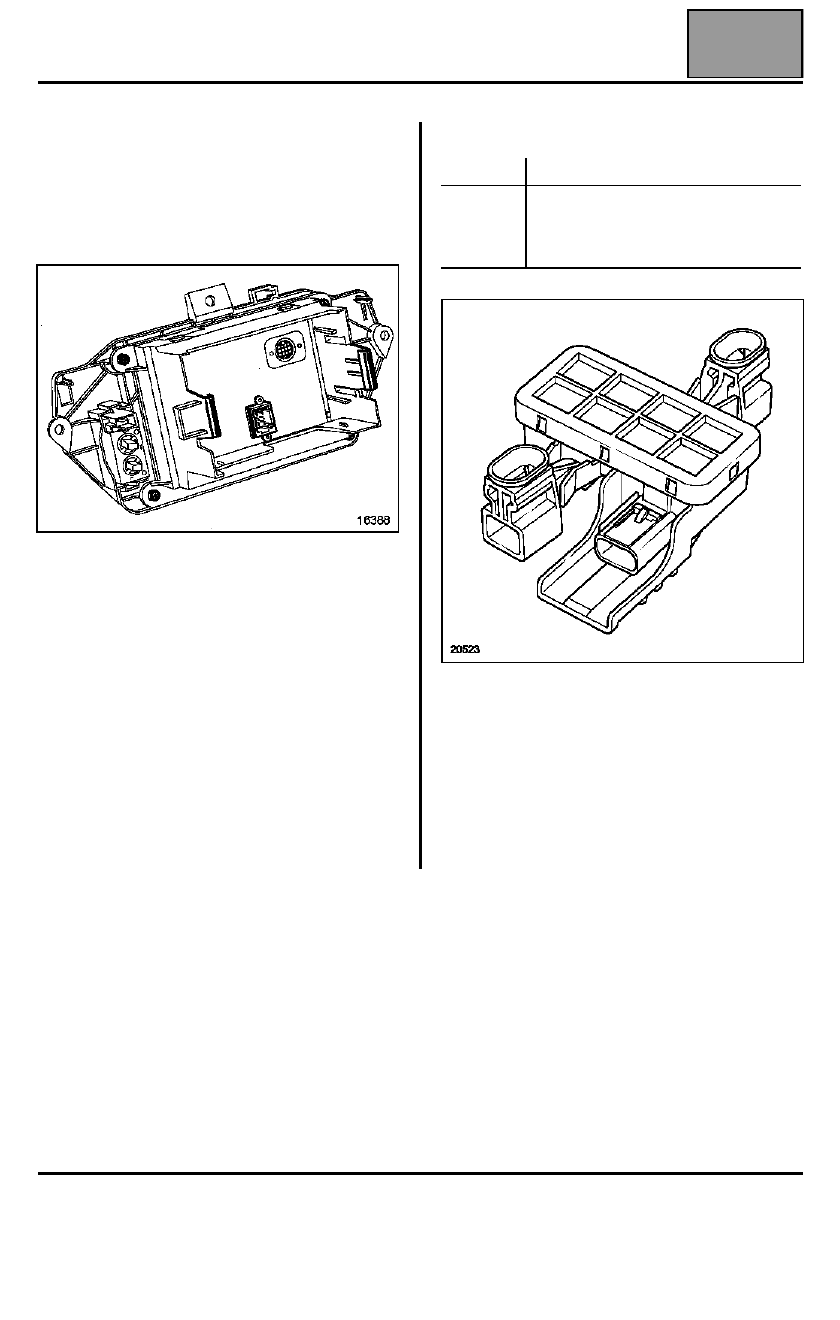

Receptor de radiofrecuencia

FUNCIONAMIENTO

El receptor está situado debajo del vehículo. Recibe
las informaciones emitidas por los captadores de
presión de neumáticos.

Las transmite al cajetín electrónico.

CONEXIÓN

EXTRACCIÓN

Retirar los dos clips del receptor.

Desconectar el conector.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Vía

Designación

1
2
3
4

Unión cajetín electrónico
Inutilizada
Masa
+ Antes de contacto

SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Cajetín electrónico

35B

35B-7

Cajetín electrónico

CONEXIÓN

EXTRACCIÓN

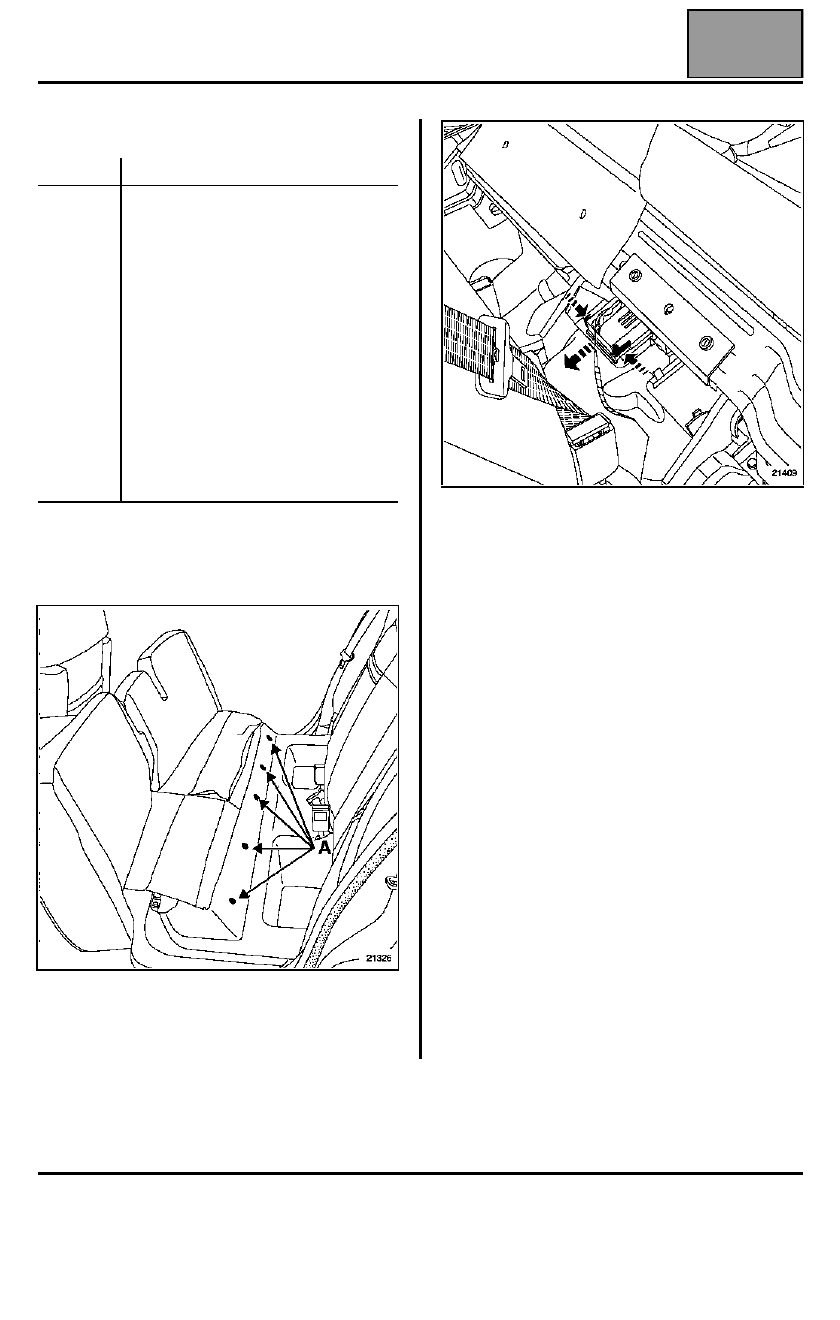

Levantar el asiento de la banqueta trasera.

Retirar los clips (A). Levantar la moqueta.

Desconectar el conector del cajetín.

Extraer:
– las fijaciones del cajetín,
– el cajetín.

Retirar el cajetín.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

En caso de sustituir el cajetín, efectuar el aprendizaje
del código (que corresponde al emplazamiento) de los
captadores mediante el útil de diagnóstico y el útil de
excitación de la válvula MS.1607. Consultar el método
de Reparación DIAGNÓSTICO capítulo 35B
"Aprendizaje de los captadores".

Vía

Designación

1
2
3
4
5


6

7
8
9
10
11
12
13
14

+ Batería
Masa
+ Después de contacto
Información abrientes
Testigo del cuadro de instrumentos del
sistema de vigilancia de la presión de
los neumáticos
Testigo del cuadro de instrumentos
SERVICE
Testigo de STOP
No utilizada
Pantalla (CAN H)
Masa
Pantalla (CAN L)
Diagnóstico (línea K)
Receptor bajo la carrocería
No utilizada

SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Pantalla

35B

35B-8

Pantalla

La función pantalla está situada en el panel de control.

Esta pantalla indica:
– la localización del neumático implicado,
– los valores de las presiones de los neumáticos cada

vez que se arranca.

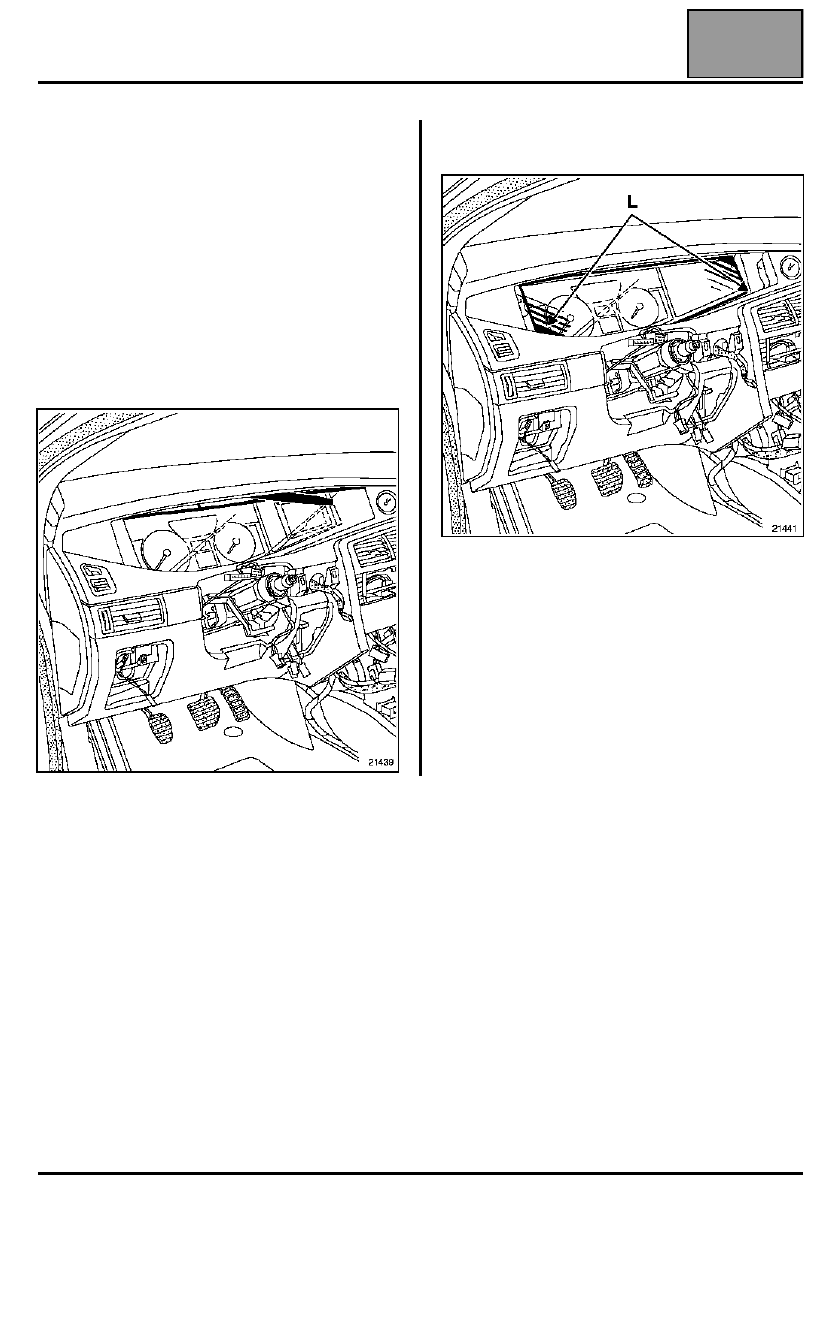

EXTRACCIÓN

Desconectar la batería.

Mediante una espátula rígida, extraer:
– el embellecedor superior del cuadro de instrumentos

clipsado en el tablero de bordo,

– el embellecedor inferior del cuadro de instrumentos

clipsado en el tablero de bordo,

– los tornillos (L).

SISTEMA DE VIGILANCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

Pantalla

35B

35B-9

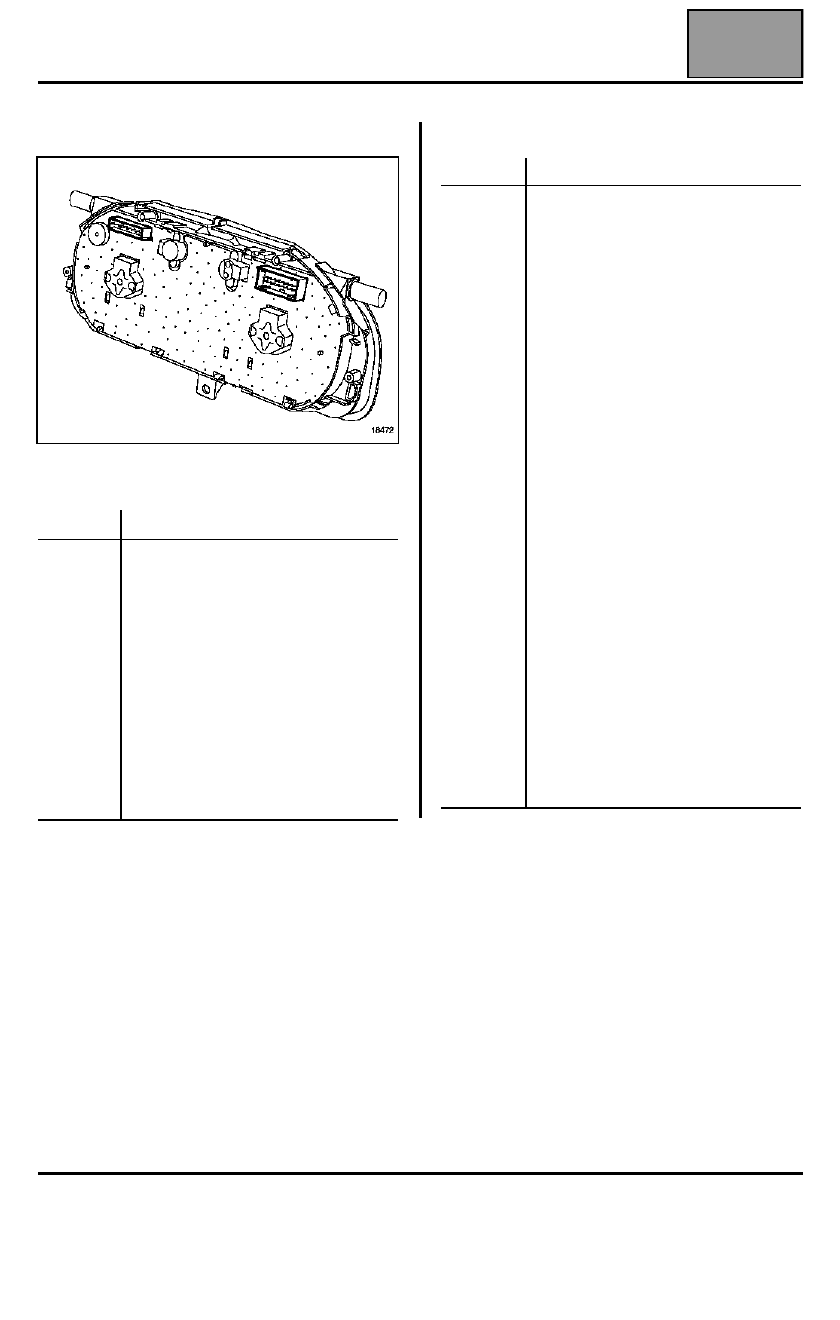

CONEXIÓN

Conector rojo de 15 vías

Conector gris de 30 vías

Vía

Designación

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Información de los abrientes
Tecla de discreción
No utilizada
No utilizada
Reostato de iluminación
Tecla de desfile ADAC
No utilizada
Síntesis de la palabra (multiplexada)
No utilizada
Multiplexado
Multiplexado
Línea de diagnóstico
Síntesis de la palabra (multiplexada)
No utilizada
No utilizada

Vía

Designación

1

2
3
4
5
6
7
8
9
10
11
12
13

14
15
16
17
18
19
20
21
22

23
24
25

26
27
28
29
30

Testigo de contactor de apertura de
puerta
Testigo del intermitente derecho
Testigo del intermitente izquierdo
+ Antes de contacto
Testigo de antiarranque
Testigo del cinturón
No utilizada
Testigo de las luces de cruce
Testigo de las luces de carretera
No utilizada
Testigo de luces traseras de niebla
Testigo de luces delanteras antiniebla
Testigo del nivel mínimo del líquido del
lavaparabrisas
Testigo de carga batería
Testigo del asiento calefactante
+ Después de contacto
No utilizada
Testigo de alerta de presión de aceite
Información capot
No utilizada (remolque)
Captador de nivel de aceite
Testigo de aforador de nivel de
carburante
No utilizada
Masa
Masa de aforador de nivel de
carburante
Masa de captador de nivel de aceite
Testigo de luces de posición
Tecla de repetición
Testigo de freno de estacionamiento
Testigo de incidente de frenado
