CAJA DE VELOCIDADES AUTOMÁTICA

Contactor multifunción

23A

23A-31

SU1

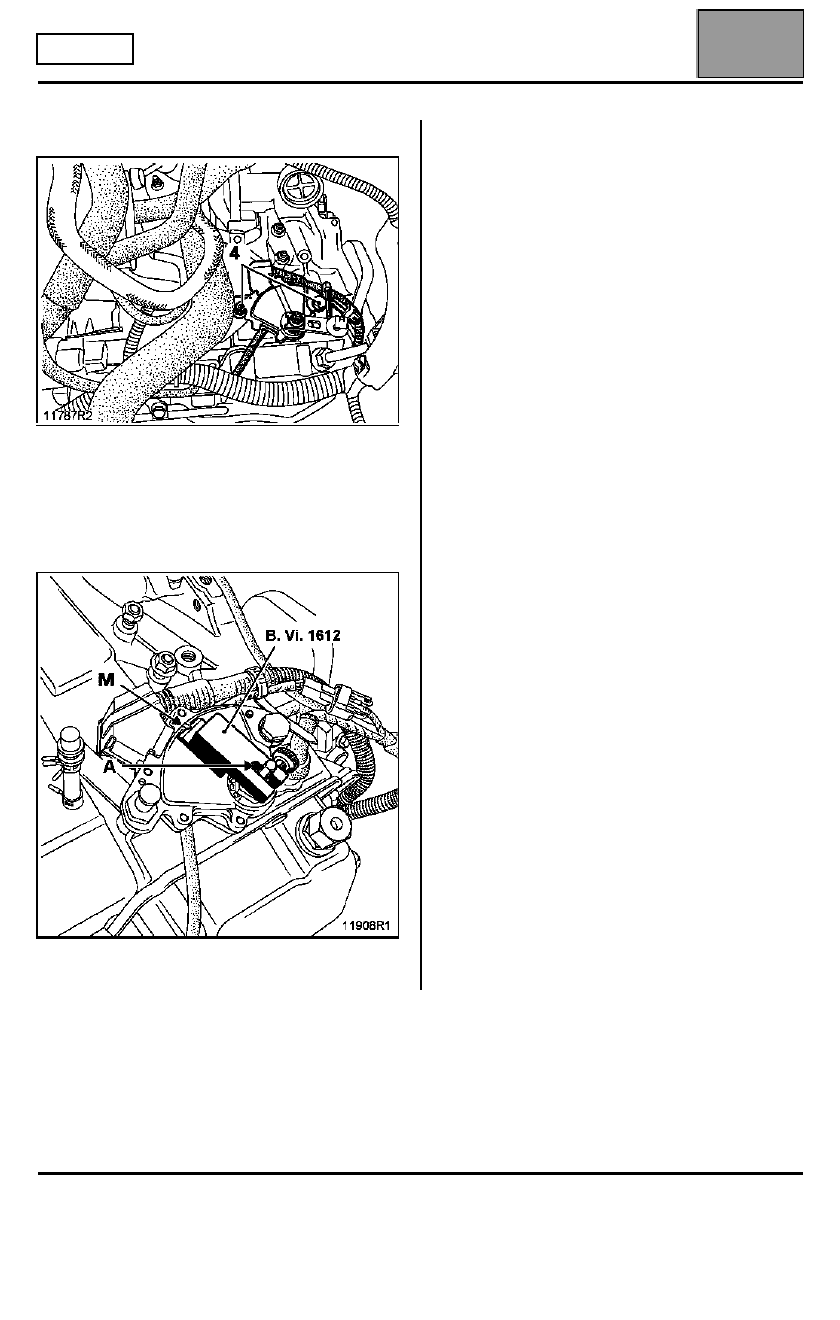

Aflojar los dos tornillos (4).

Verificar que el eje del selector se encuentra en
posición N, colocar el útil B. Vi. 1612 en el eje del
selector.

Hacer coincidir la marca (M) grabada en el contactor
multifunción con la muesca (A) del útil.

Reapretar los dos tornillos de fijación del contactor
multifunción.

REPOSICIÓN

Montar en el sentido inverso de la extracción.

Prestar atención al posicionamiento del cableado
durante la reposición.

Apretar los tornillos al par.

Verificar el correcto funcionamiento y el paso de las
velocidades.

CAJA DE VELOCIDADES AUTOMÁTICA

Calculador

23A

23A-32

Calculador

SITUACIÓN

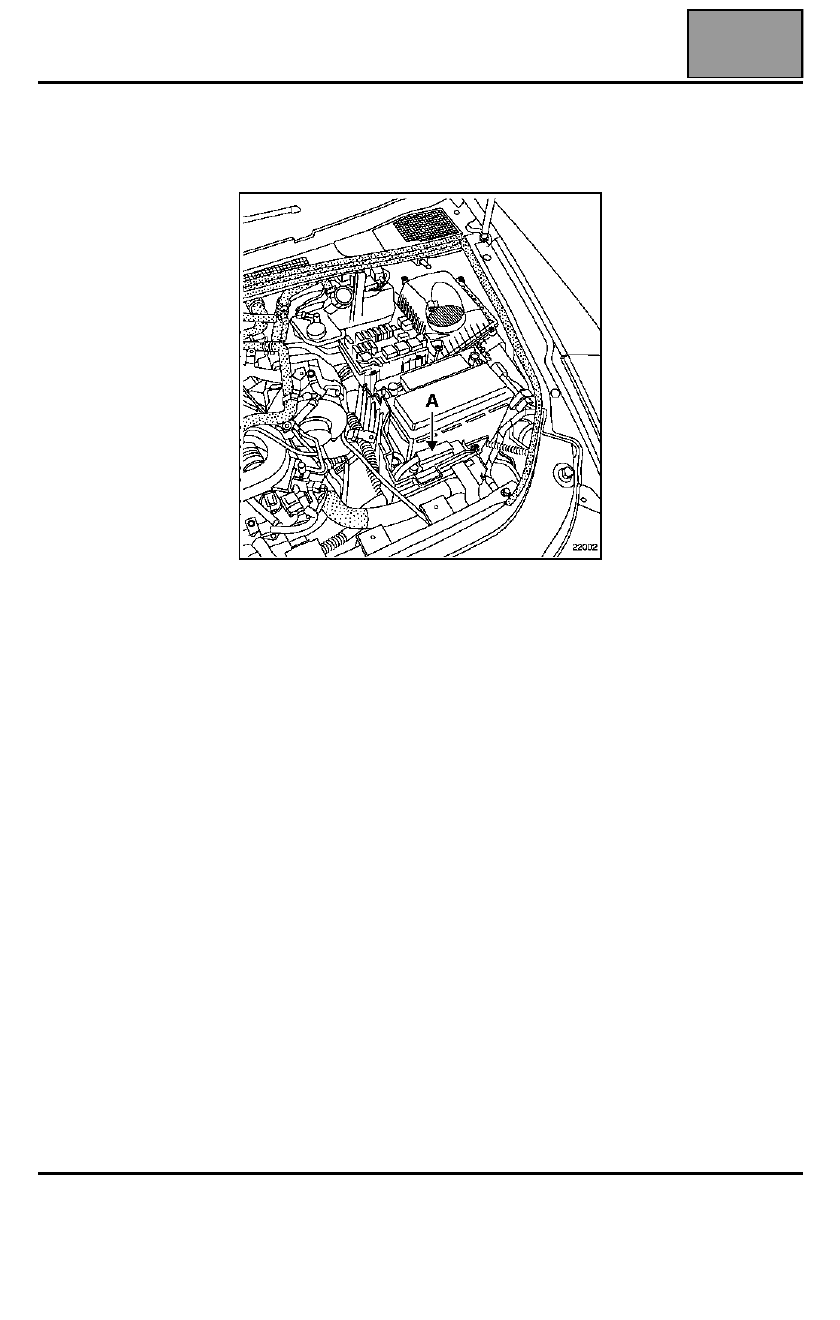

Se encuentra entre la batería y el faro izquierdo (A).

Para cualquier manipulación, es necesario retirar la
tapa de la batería.

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de velocidad (Entrada)

23A

23A-33

SU1

Captador de velocidad (Entrada)

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

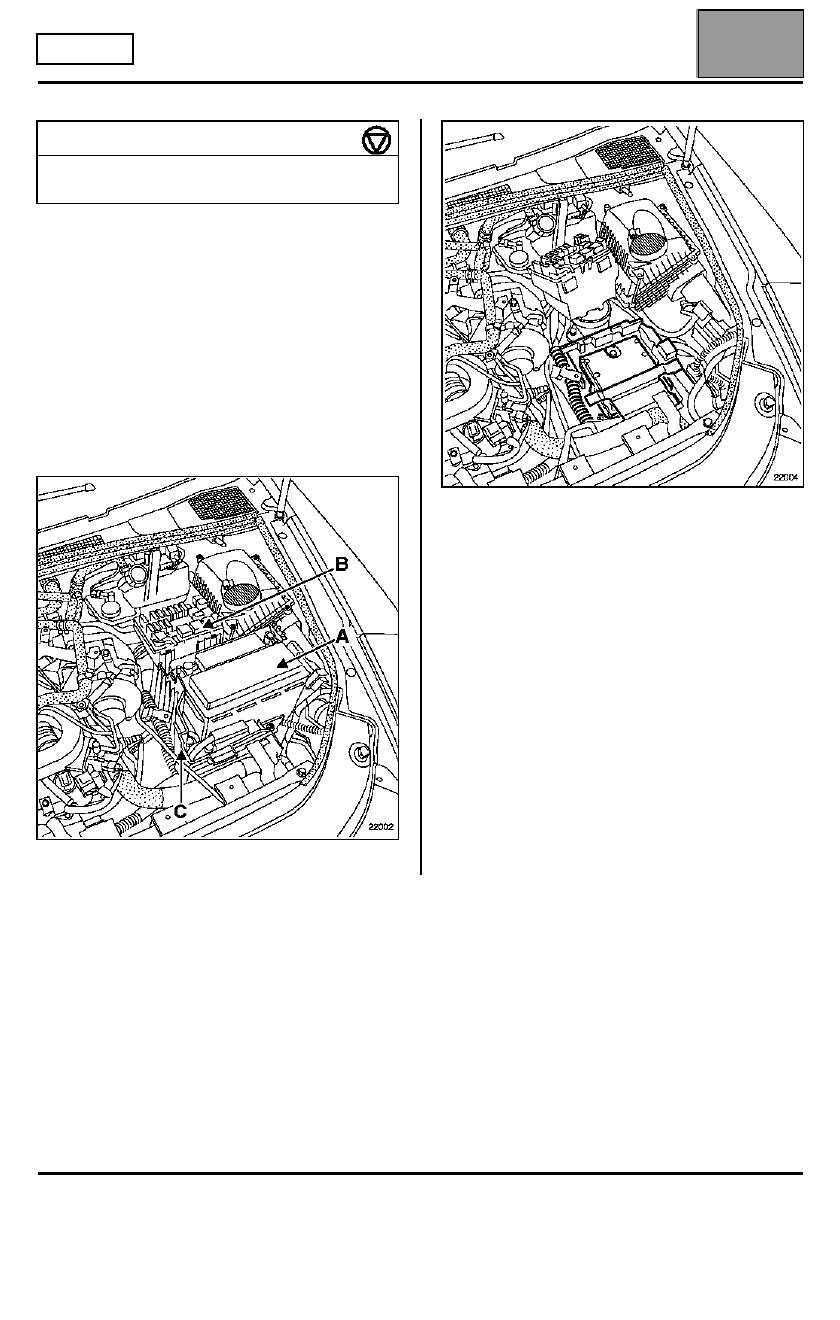

Extraer:
– las tapas cubre-motor,
– la batería (A),
– la caja de fusibles (B),
– el calculador de la caja de velocidades automática,
– el soporte de la batería (C),
– el cableado eléctrico del soporte de la batería.

Sacar el calculador de inyección y su soporte.

PAR DE APRIETE (en daN.m)

Tornillos de fijación del captador de
entrada

0,55

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de velocidad (Entrada)

23A

23A-34

SU1

Limpiar el entorno del captador para evitar la entrada
de impurezas en el interior de la caja de velocidades
automática.

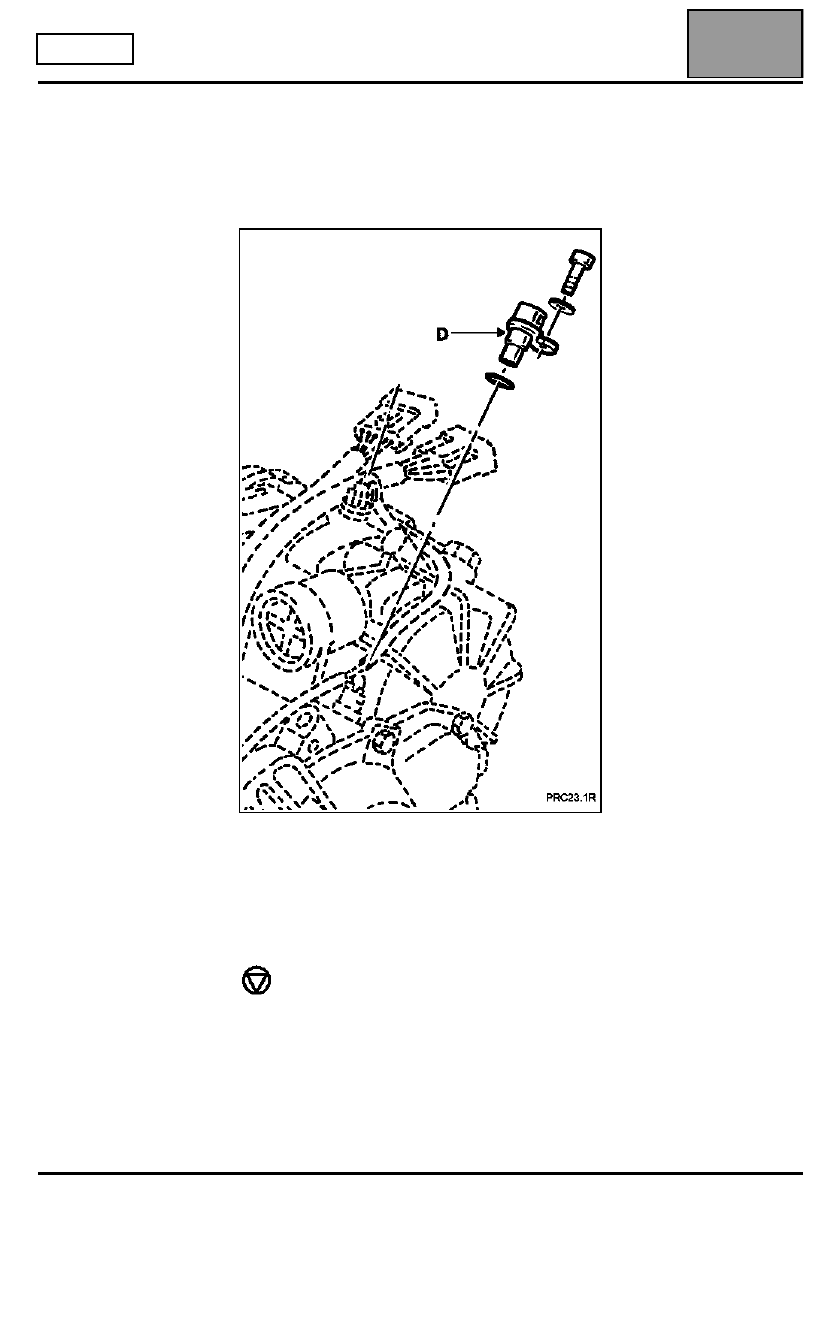

Aflojar el captador de velocidades (D) y extraerlo.

REPOSICIÓN

Aceitar la junta tórica del captador de velocidad.

Montar en el sentido inverso de la extracción.

APRETAR TODOS LOS TORNILLOS AL
PAR PRECONIZADO.
Captador de velocidad: 0, 5 daN.m.
