CAJA DE VELOCIDADES MECÁNICA

Junta de salida del diferencial

21A

21A-23

CAJA PK6

Junta de salida del diferencial

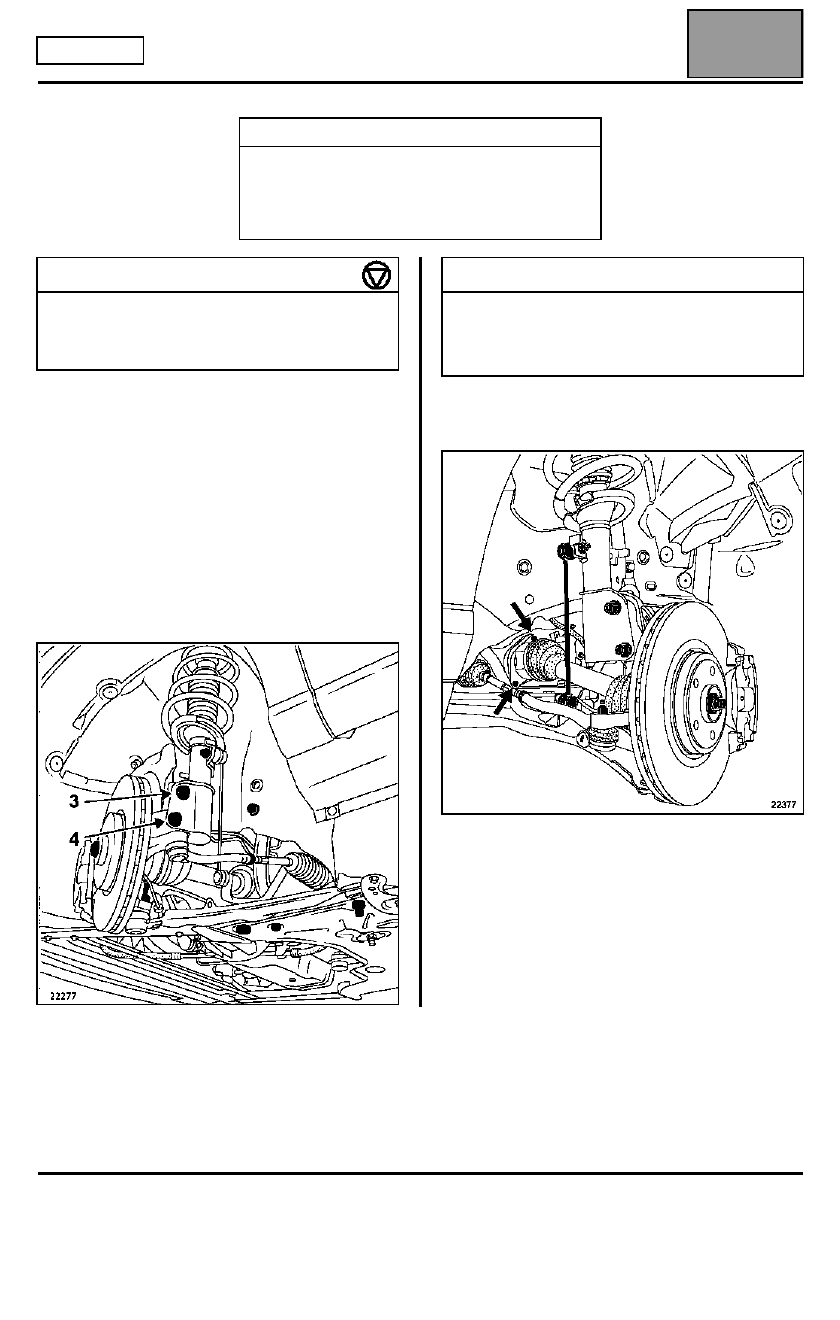

EXTRACCIÓN

Extraer la protección bajo el motor.

Vaciado de la caja de velocidades.

Extraer:
– las protecciones laterales de los guardabarros,
– la rueda delantera derecha,
– el bulón superior (3) del pie del amortiguador y aflojar

el bulón inferior (4),

– el captador de velocidad de la rueda,

– la brida del apoyo intermedio.

Bascular el portamanguetas y desacoplar la
transmisión (tener la precaución de no dañar los
fuelles durante esta operación (ver capítulo 29A).

UTILLAJE ESPECIALIZADO INDISPENSABLE

B. Vi. 1630

Mandril para colocar la junta del
diferencial para caja PK

B. Vi. 1235

Mandril para colocar la junta del
diferencial para caja PK

PARES DE APRIETE (en daN.m)

Bulones de fijación del pie del
amortiguador

M16x200

18

Tornillos de ruedas

11

INGREDIENTES

Loctite FRENBLOC:
Tornillos de fijación del estribo de freno
MOLYKOTE BR2
Acanaladuras del planetario derecho

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Junta de salida del diferencial

21A

21A-24

CAJA PK6

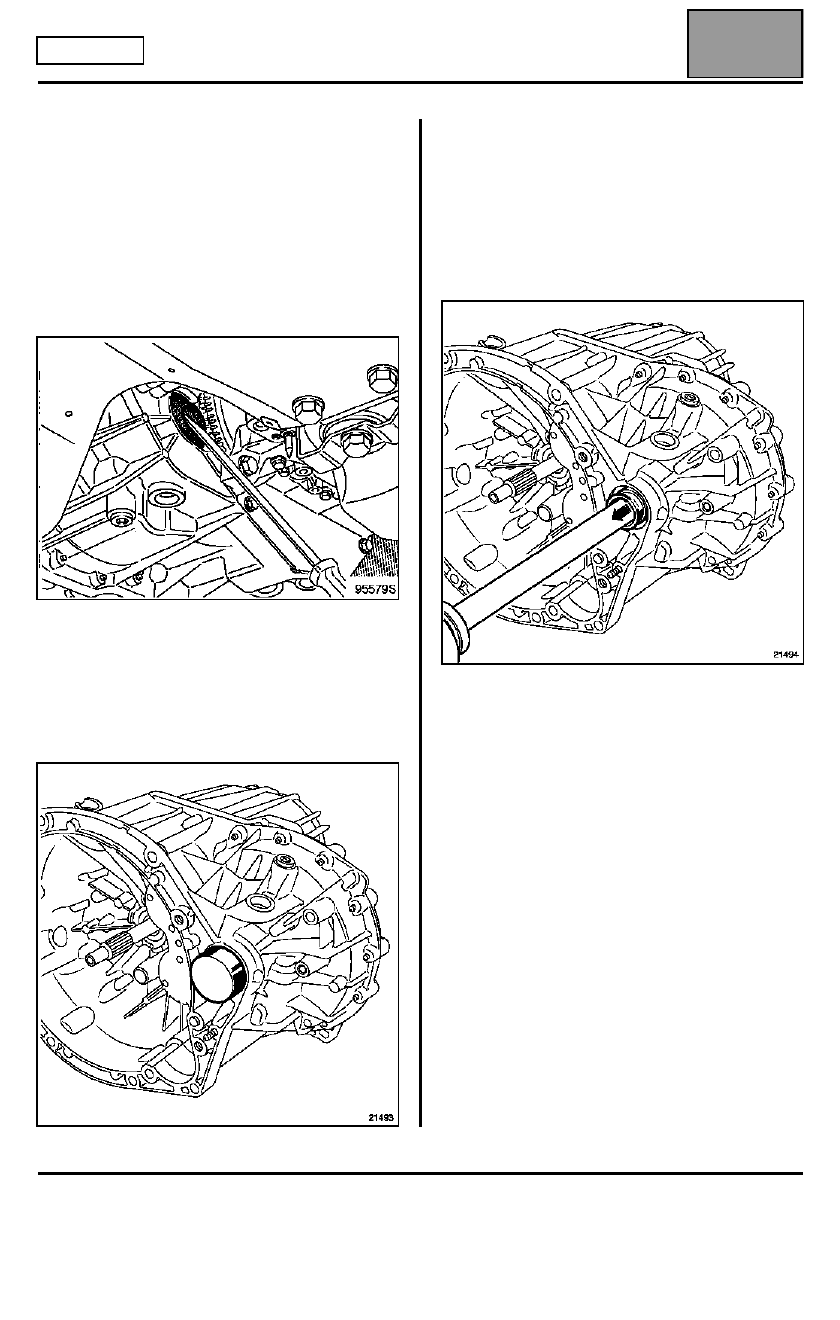

SUSTITUCIÓN DE LA JUNTA

Retirar la junta tórica del planetario.

Golpear la junta labiada en la base con ayuda de un
sacapasadores y de un martillo pequeño para hacerla
pivotar en su alojamiento.

A continuación, desencajar la junta con una pinza
teniendo la precaución de no dañar las acanaladuras
del planetario.

REPOSICIÓN

Con el útil B. Vi. 1235 colocar la junta.

NOTA:
No lubricar la junta.

Montar la transmisión en el sentido inverso de la
extracción.

Para los vehículos equipados con juntas nuevas,
montarlas mediante el B. Vi. 1630.

A continuación, retirar ligeramente el casquillo de
protección con el fin de la encajarlo en la garganta de
la transmisión.

Completar el nivel de la caja de velocidades (consultar
el capítulo 21 "Lubricantes").

Edition 2

CAJA DE VELOCIDADES AUTOMÁTICA

Identificación

23A

23A-1

123A

CAJA DE VELOCIDADES AUTOMÁTICA

Identificación

SU1

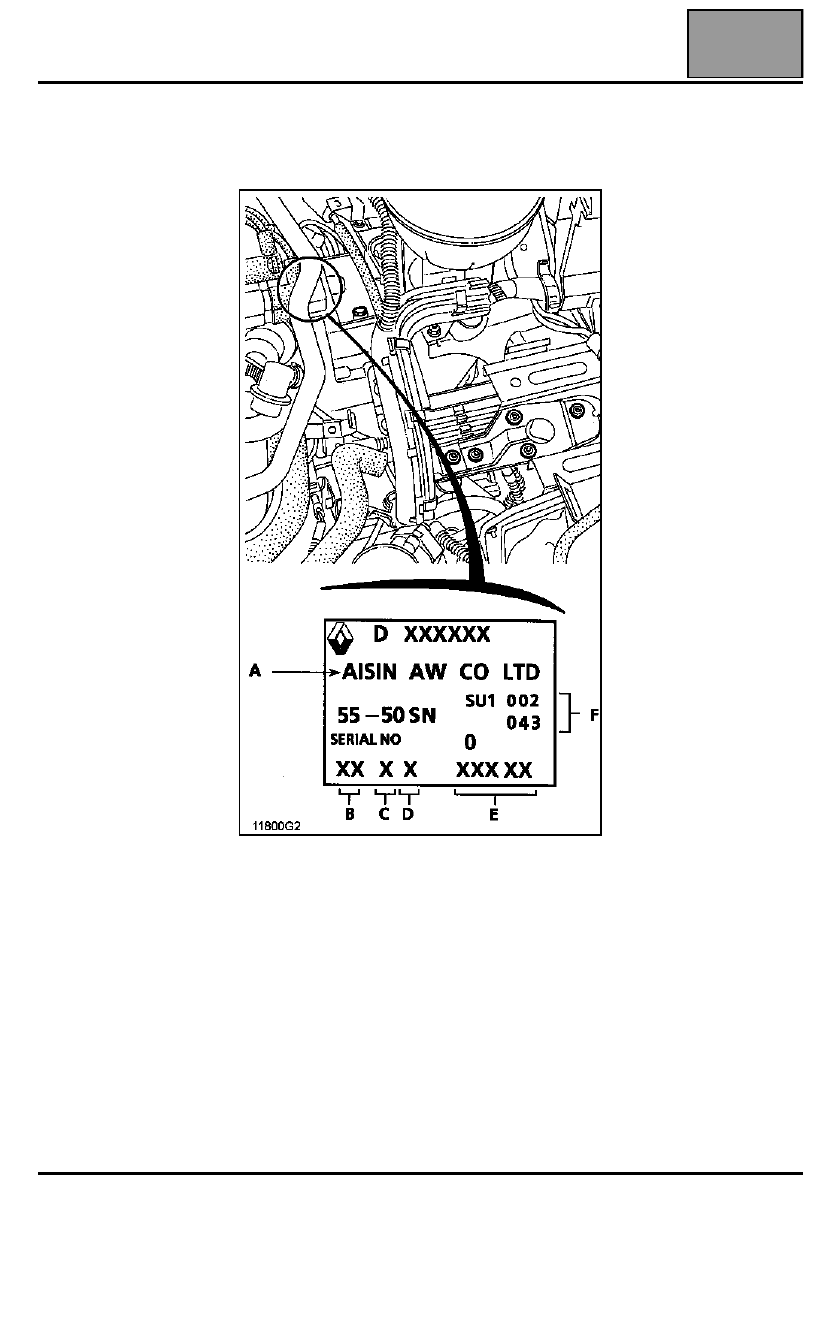

Placa de identificación de la transmisión automática.

A Constructor (Aisin Warner)
B Año de fabricación
C Mes de producción (ejemplo: A = 1, B = 2.... M = 12,

salvo I)

D Modelo de transmisión (55-50 SN)
E Número secuencial para la producción de un mes
F Índice de transmisión automática

CAJA DE VELOCIDADES AUTOMÁTICA

Relaciones

23A

23A-2

Relaciones

SU1

Índice

Vehículo

Motor

Descenso

Puente

001

BJ0J

P9X701

56/57

25/61

010

BJ0V

V4Y701

56/57

25/61
