CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades (Extracción-Reposición)

21A

21A-15

MOTOR F4R

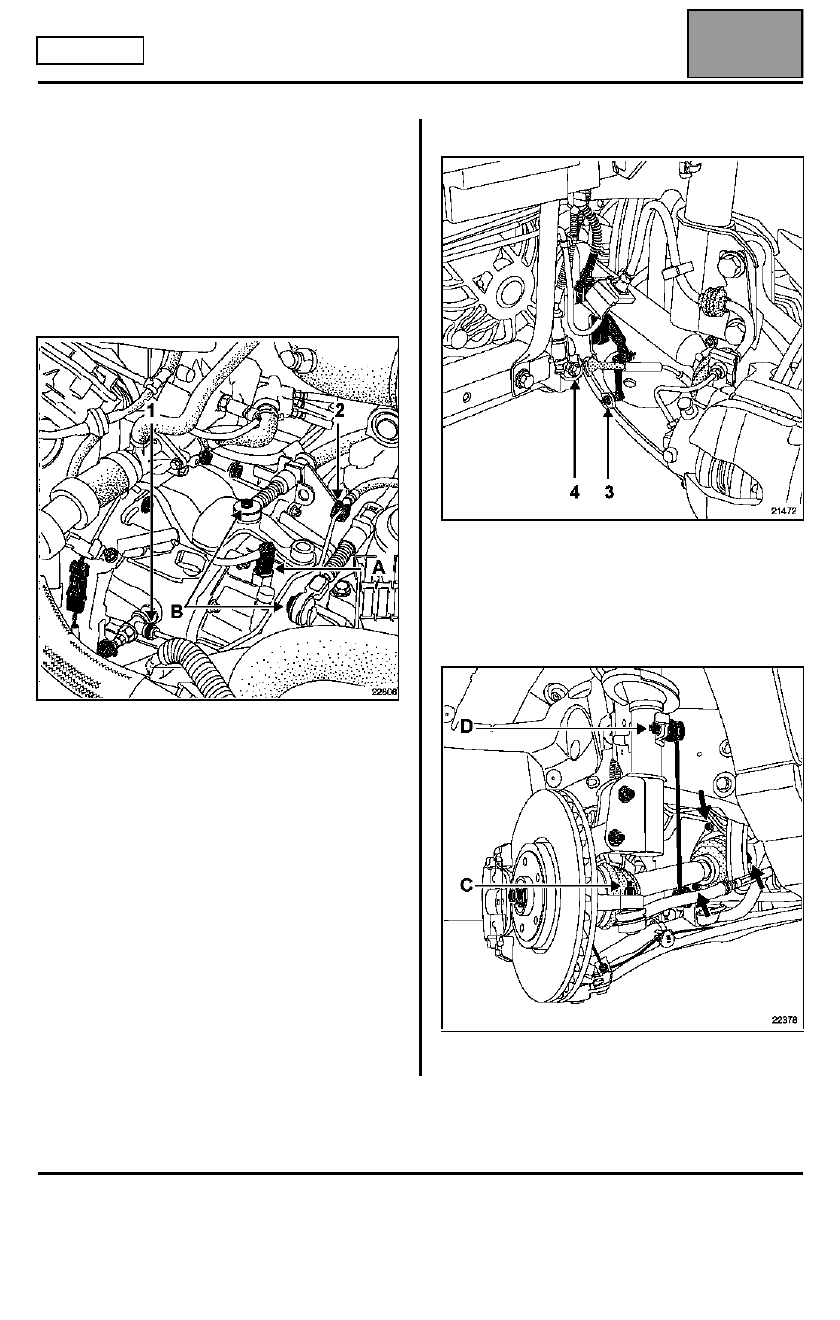

Extraer el tubo del embrague tras haber retirado la
grapa (1) del receptor de embrague y soltar en (2) el
tubo.

Extraer:
– el conector de marcha atrás (A),
– los cables de mando de las velocidades (B) y

retirarlos de su soporte situado en la caja.

Separar los diferentes cableados que pueden estorbar
en la bajada del motor.

Extraer:
– las ruedas,
– la protección bajo el motor.

Vaciar la caja de velocidades.

Desgrapar los flexibles de freno.

Extraer:
– los guardabarros izquierdo y derecho así como las

dos protecciones en los tirantes,

– los estribos de freno, fijándolos al muelle de

suspensión para proteger el flexible,

– los captadores de ruedas (si el vehículo está

equipado del antibloqueo de ruedas) y sacar los
cableados de antibloqueo de ruedas de los brazos
de la cuna,

– la tuerca (3) de la bieleta del captador de posición de

la lámpara de Xenón si el vehículo está equipado,

– la chapa (4) de sujeción del captador de altura.

Lado izquierdo del vehículo

Extraer:
– las fijaciones de la transmisión en la caja de

velocidades,

– la rótula (C) de dirección,
– la tuerca superior (D) de la bieleta de la barra

estabilizadora.

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades (Extracción-Reposición)

21A

21A-16

MOTOR F4R

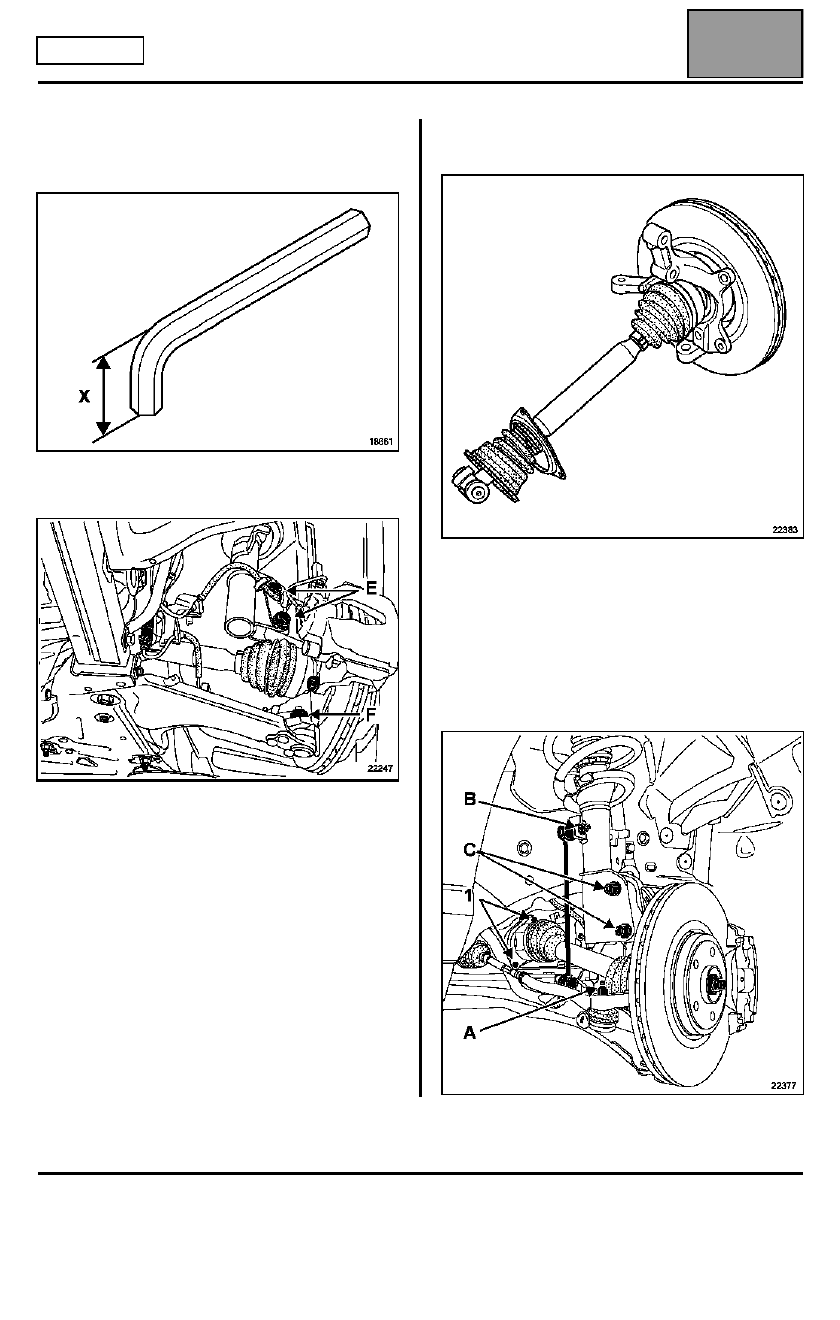

Extraer:
– la rótula (F) inferior, con ayuda de una llave de seis

caras cortada, si la tuerca no se afloja y sacarla.

X = 25 mm

– las fijaciones del pie del amortiguador (E),

Extraer el semi-tren y tener la precaución de proteger
los fuelles.

Lado derecho del vehículo:

Extraer:
– las fijaciones (1) del apoyo intermedio en el brazo del

motor,

– la rótula (A) de dirección,
– la tuerca superior (B) de la bieleta de la barra

estabilizadora.

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades (Extracción-Reposición)

21A

21A-17

MOTOR F4R

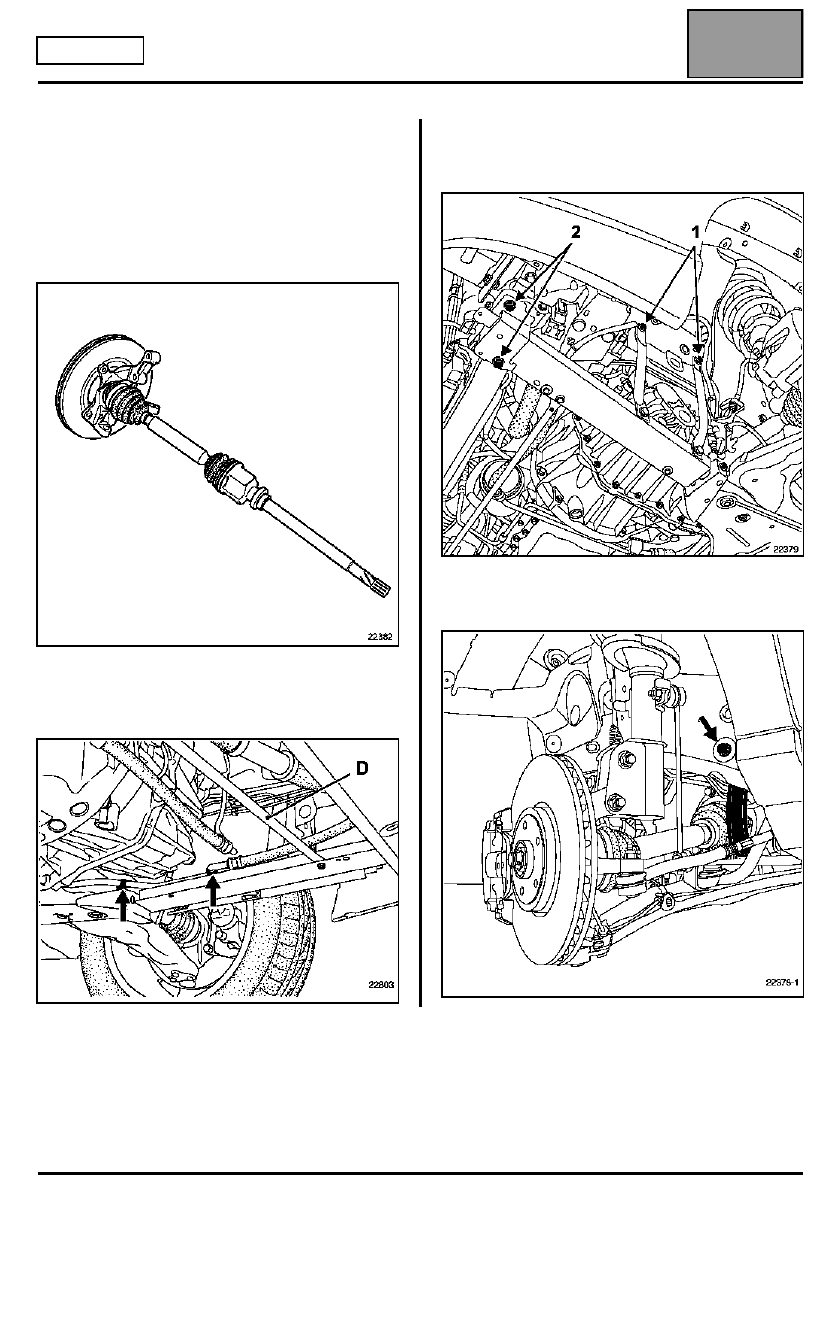

Aflojar:
– la rótula inferior con ayuda de una llave de seis caras

cortada, si la tuerca no se afloja.

– las fijaciones del pie del amortiguador (C),

Extraer:
– el semi-tren y tener la precaución de proteger los

fuelles,

– la barra transversal (D) fijada en los largueros.

Sacar el manguito de dirección asistida en el larguero.

A ambos lados de cada lado del vehículo, extraer:
– los tornillos (1) de los tirantes sobre el larguero,
– los tornillos (2) de los largueros y retirar éstos.

Aflojar los tornillos del tirante de fijación de la cuna en
la carrocería.

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades (Extracción-Reposición)

21A

21A-18

MOTOR F4R

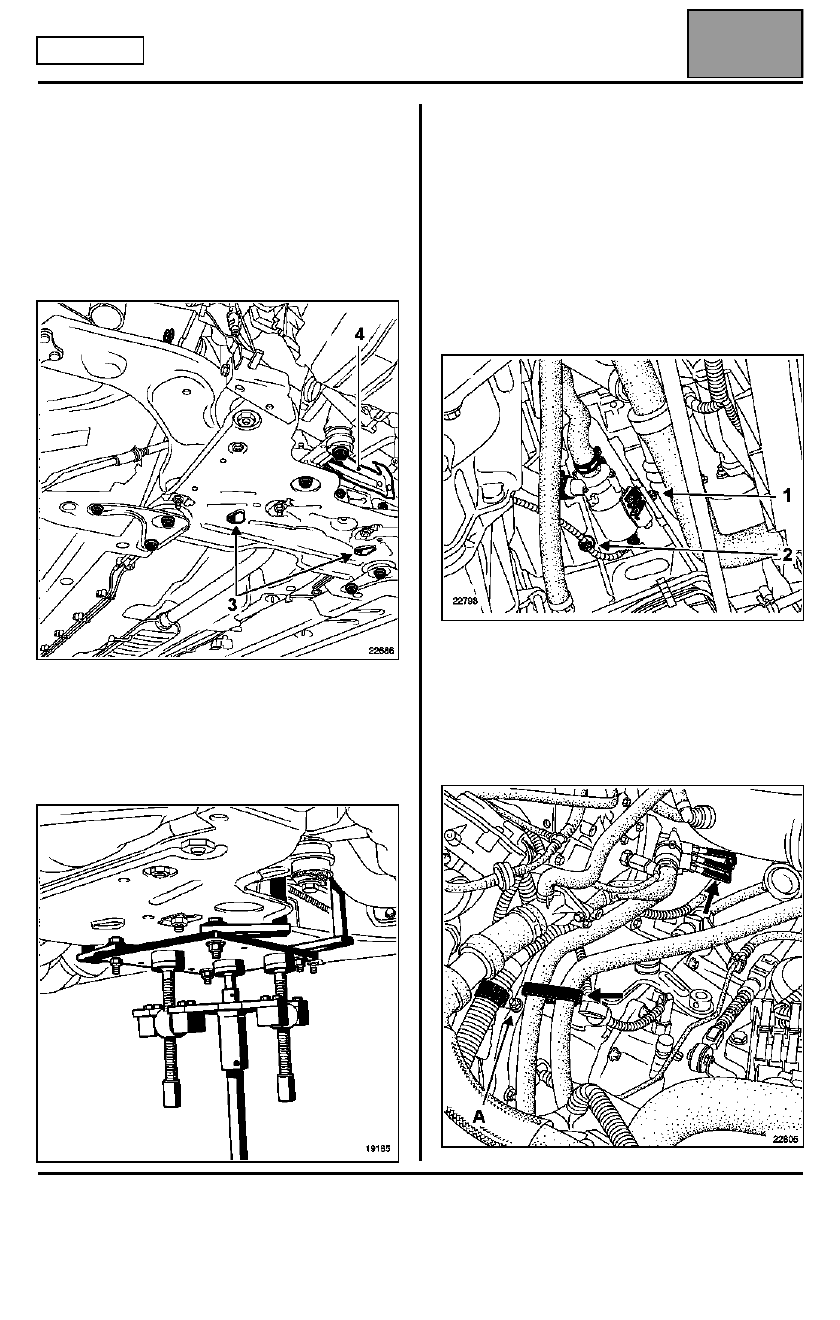

Extraer:
– los dos tornillos de la pantalla térmica del escape en

(3),

– los tornillos del tirante acústico,
– los tornillos traseros de fijación de la cuna.

Soltar:
– los tubos de freno, en la parte trasera de la cuna,
– la bieleta de recuperación de par,
– la pantalla térmica en la cremallera,

– la pantalla térmica (4) para liberar el cableado del

antibloqueo y el tubo de alimentación del líquido de
freno fijado en la cuna.

Inclinar la cuna y quitar los tornillos de la cremallera.

Colocar un gato de órganos bajo la cuna.

Sujetar la cremallera.

Extraer:
– los dos tirantes de la cuna (lado izquierdo: liberar los

manguitos del tirante) o quitar el tornillo del tirante
fijado en la cuna,

– la cuna,
– la muleta de fijación del catalizador.

Soltar la bomba de agua (tuerca 1) con su cableado
en (2) (sin extracción de los manguitos de agua).
Colgar
ésta.

Sacar los manguitos de agua.

Extraer el cableado eléctrico de las bujías del
termosumergido.

Quitar la tuerca (A) con el fin de liberar el cableado
eléctrico.

Edition 2
