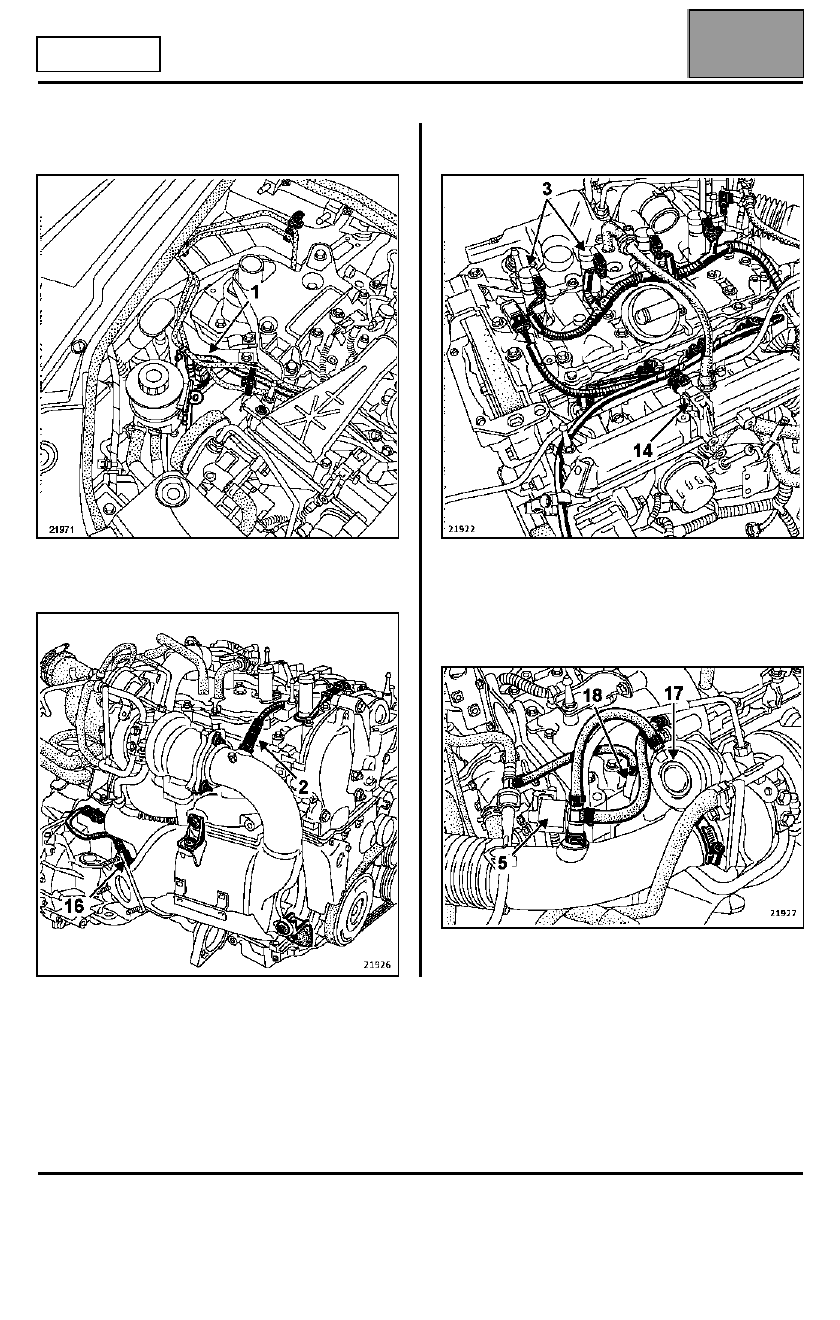

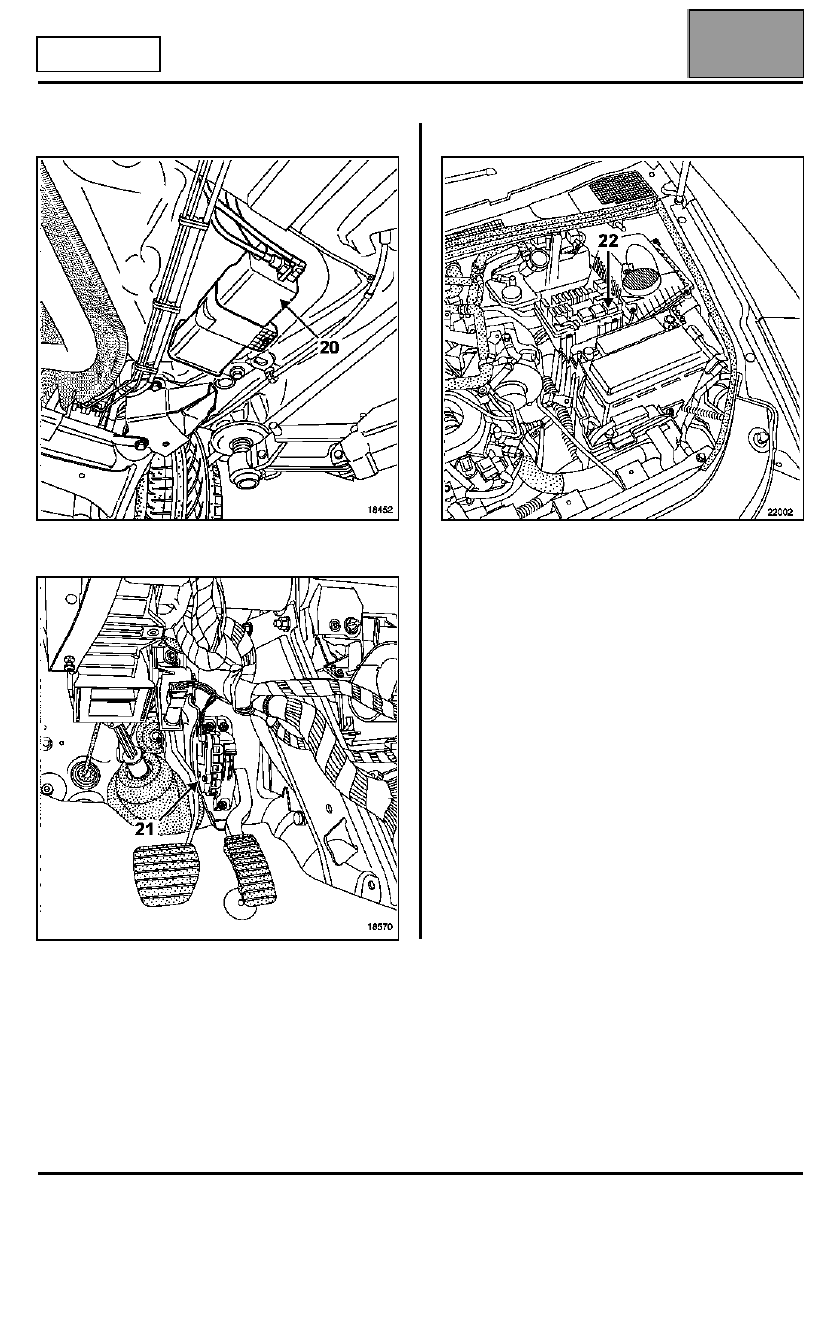

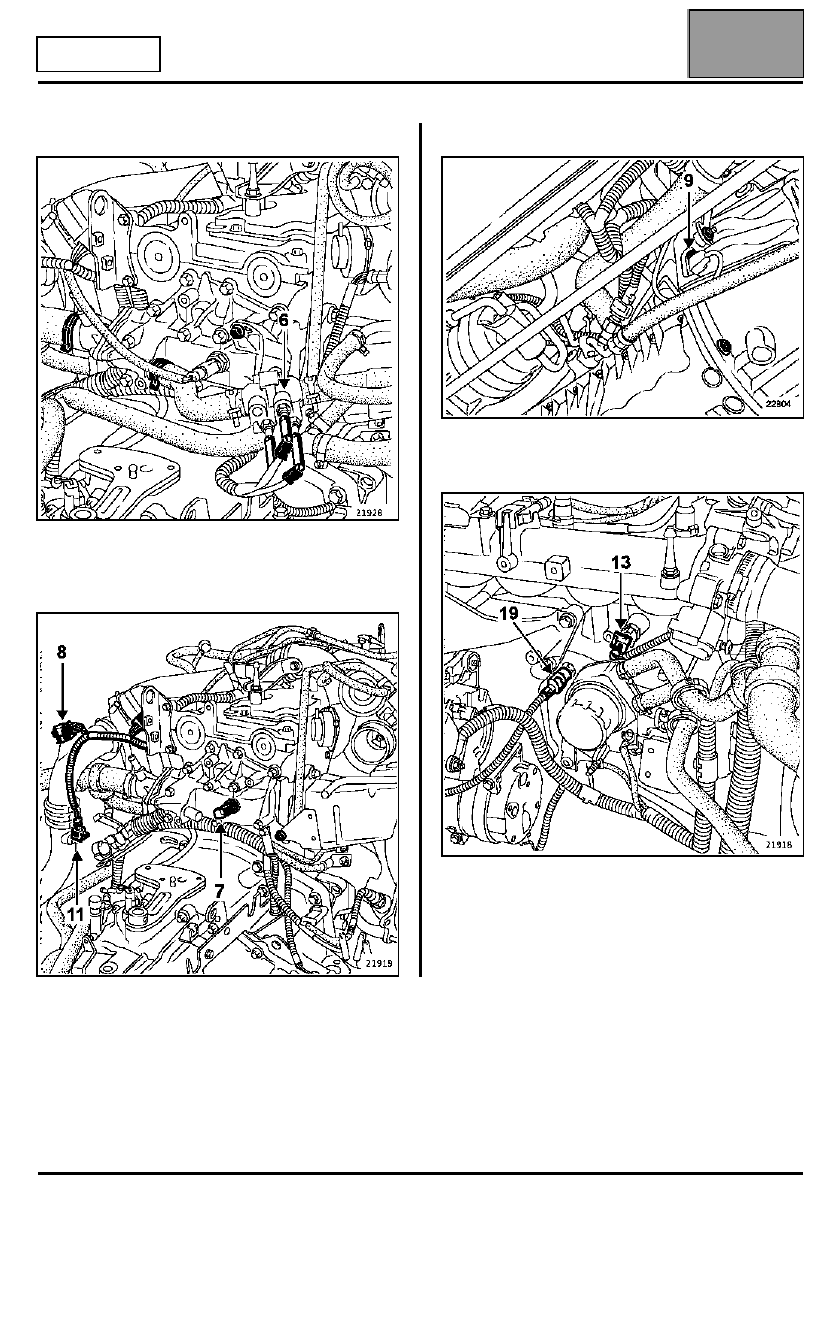

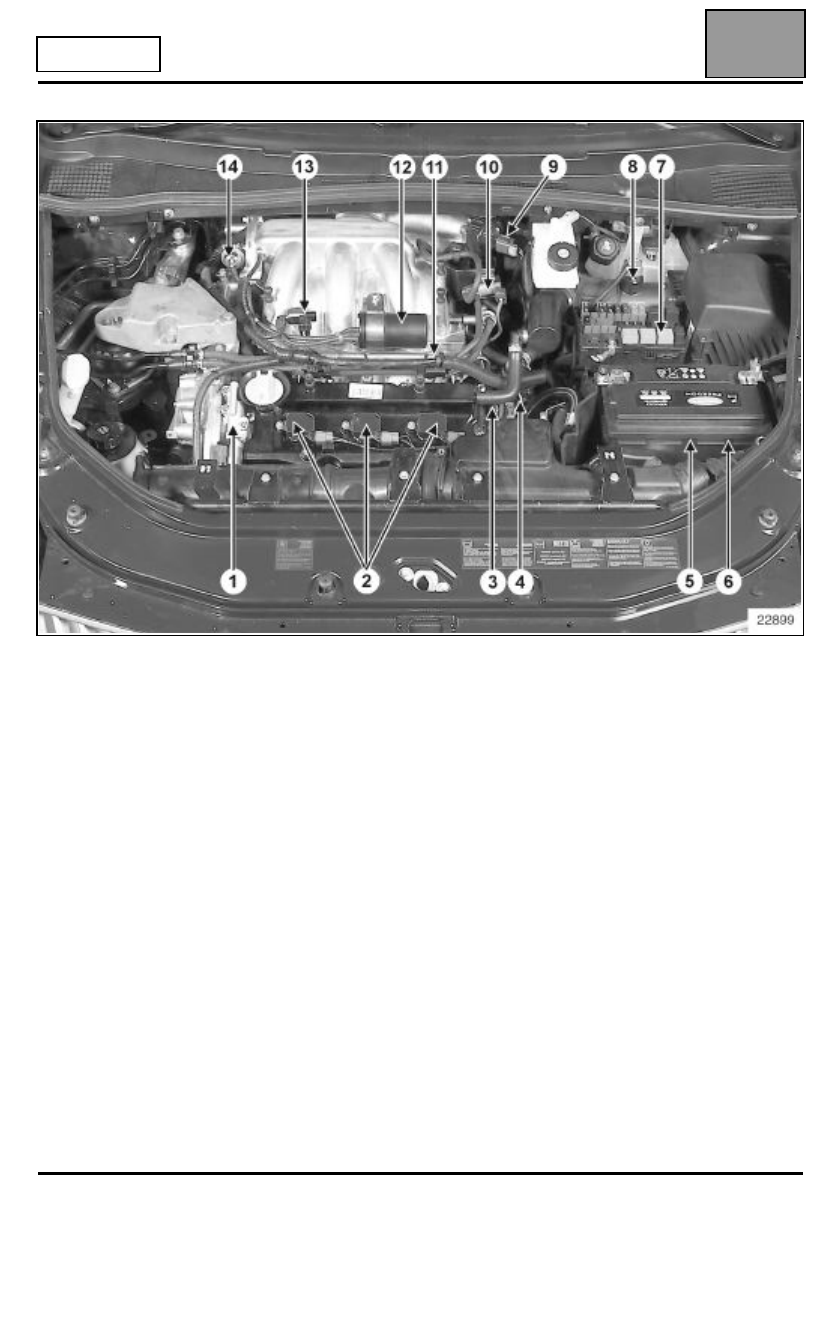

INYECCIÓN GASOLINA

Implantación de los elementos

17B

17B-2

MOTOR F4R

1

Electroválvula de reciclaje de los vapores de
carburante

2

Sonda de oxígeno anterior

16 Sonda de oxígeno posterior

3

Bobina de encendido

14 Captador de presión del colector

5

Electroválvula de regulación de la presión de

sobrealimentación

17 Pulmón de mando de la válvula de regulación de

presión de sobrealimentación

18 Válvula antibombeo

Edición 2

INYECCIÓN GASOLINA

Implantación de los elementos

17B

17B-3

MOTOR F4R

6

Cajetín de termosumergidos

7

Captador de temperatura del agua

8

Captador de presión de sobrealimentación

11 Captador de temperatura del aire

9

Captador de Punto Muerto Superior

13 Captador de picado
19 Captador de presión de aceite

Edición 2

INYECCIÓN GASOLINA

Implantación de los elementos

17B

17B-4

MOTOR F4R

20 Absorbedor de los vapores de gasolina

21 Potenciómetro del pedal del acelerador

22 Relé de inyección

Edición 2

INYECCIÓN GASOLINA

Implantación de los elementos

17B

17B-5

MOTOR V4Y

Implantación de los elementos

1

Desfasador del árbol de levas

2

Bobinas de encendido

3

Captador del árbol de levas

4

Sonda de temperatura del agua

5

Calculador de inyección

6

Captador de presión atmosférica

7

Caja de relés

8

Caudalímetro de aire con sonda de temperatura del aire

9

Caja mariposa motorizada

10 Electroválvula de reciclaje de los vapores de carburante
11 Inyector
12 Reserva de vacío
13 Electroválvula de mando de la trampilla del aire de admisión
14 Pulmón de mando de la trampilla del aire de admisión

Edición 2
