INYECCIÓN DIESEL

Regulación de velocidad con control de distancia

13B

13B-105

MOTORES

G9T - P9X

FUNCIONAMIENTO DEL REGULADOR DE
VELOCIDAD

Condiciones de entrada

interruptor en "regulación de velocidad"

relación de la caja de velocidades > 2

a

 velocidad

velocidad del vehículo 30 km/h mínimo, 200 km/h
máximo (a título informativo)

testigo regulador encendido (verde)

presión sobre "+", "-" o "resumen"

Condiciones de salida

pisada en el pedal del acelerador (salida temporal)

pisada en el pedal de freno o de embrague

presión en "0"

interruptor en "Parada"

intervención del sistema de control de trayectoria

FUNCIONAMIENTO DE LA ASISTENCIA AL
CONTROL DE DISTANCIA

Condiciones de entrada

interruptor en "asistencia al control de distancia"

velocidad del vehículo 50 km/h mínimo, 180 km/h
máximo (a título informativo)

testigo regulador encendido (verde)

presión sobre "+", "-" o "resumen"

Condiciones de salida

pisada en el pedal del acelerador (salida temporal)

pisar el pedal de freno

presión en "0"

interruptor en "Parada"

intervención del sistema de control de trayectoria

velocidad del vehículo inferior a 30 km/h

FUNCIONAMIENTO DEL LIMITADOR DE
VELOCIDAD

Condiciones de entrada

interruptor en "limitador de velocidad"

relación de la caja de velocidades > 2

a

 velocidad

velocidad del vehículo 30 km/h mínimo, 200 km/h
máximo (a título informativo)

testigo limitador encendido (ámbar)

presión sobre "+", "-" o "resumen"

Condiciones de salida

pisada franca en el pedal del acelerador (superación
del punto duro)

presión prolongada en el pedal de freno

presión en "0"

interruptor en "Parada"

intervención del sistema de control de trayectoria

NOTA:
Una intermitencia del testigo indica al conductor que la
velocidad de consigna no puede mantenerse.

Modo degradado
En caso de avería o de fallo en:
El sistema de control de la trayectoria, el sistema de
inyección, el sistema de antibloqueo de ruedas.
Los sistemas de regulación-limitación de velocidad y
regulación de velocidad con control de distancia no
pueden ser activados.

Edición 3

INYECCIÓN DIESEL

Gestión centralizada de la temperatura del agua

13B

13B-106

MOTOR G9T

Gestión centralizada de la temperatura del agua

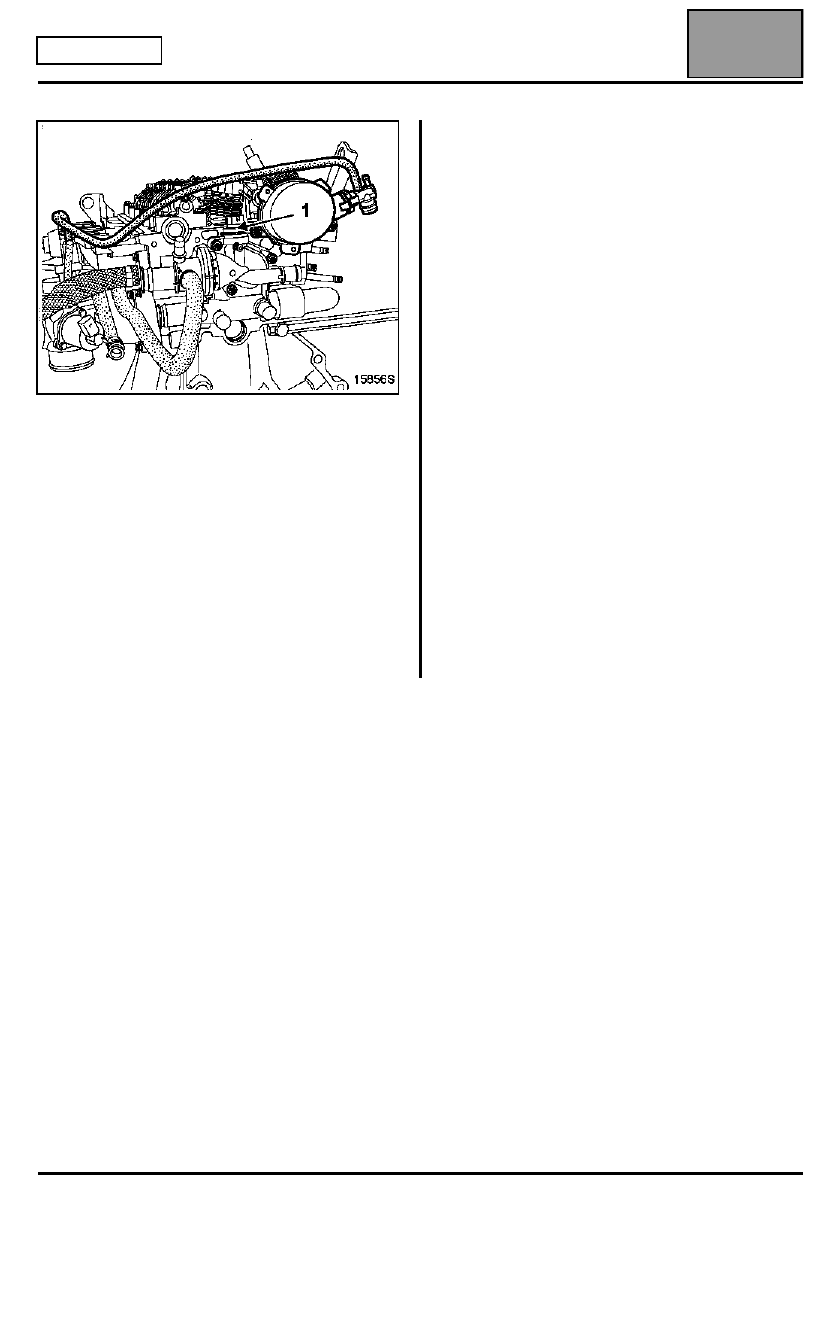

La sonda de temperatura del agua (1) (inyección e
indicación de la temperatura del agua en el cuadro de
instrumentos) es una sonda de tres vías.
Dos vías que informan al calculador de la temperatura
del agua (vías B E1 y B K3) y una vía para la
indicación en el cuadro de instrumentos.

Este sistema permite al calculador de inyección pilotar
el motoventilador de refrigeración. Está compuesto de
una única sonda de temperatura que sirve para la
inyección, el motoventilador, el indicador de
temperatura y el testigo de temperatura en el cuadro
de instrumentos.

FUNCIONAMIENTO

El calculador de inyección, en función de la
temperatura del agua, gestiona:
– el sistema de inyección,
– el relé del ventilador:

El grupo motoventilador es activado a velocidad
lenta si la temperatura del agua sobrepasa 99

°°°°

C

y se corta si la temperatura desciende por debajo
de los 95

°°°°

C,

el grupo motoventilador es activado en velocidad
rápida si la temperatura del agua sobrepasa
102

°°°°

C y se corta si la temperatura desciende por

debajo de los 99

°°°°

C,

el grupo motoventilador puede ser activado
(a velocidad lenta) para el acondicionador de aire.

TESTIGO DE TEMPERATURA DEL AGUA

El testigo es pilotado por el calculador de inyección en
la red multiplexada.

Es activado cuando la temperatura del agua
sobrepasa 120

°°°°

C y se apaga si la temperatura

desciende por debajo de 115

°°°°

C.

Edición 3

INYECCIÓN DIESEL

Gestión centralizada de la temperatura del agua

13B

13B-107

MOTOR P9X

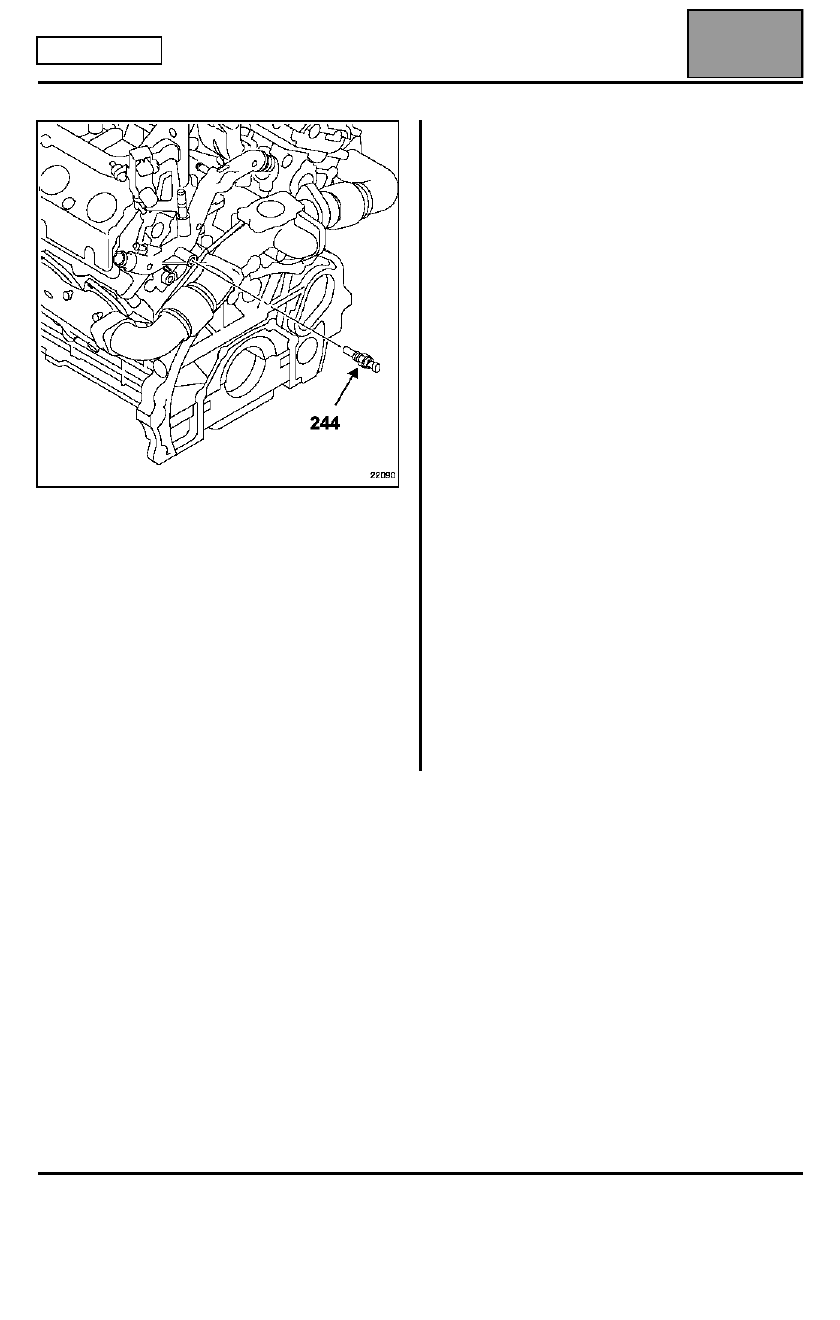

La sonda de temperatura del agua (244) (inyección e
indicación de la temperatura del agua en el cuadro de
instrumentos).

Este sistema permite al calculador de inyección pilotar
el motoventilador de refrigeración. Está compuesto de
una única sonda de temperatura que sirve para la
inyección, el motoventilador, el indicador de
temperatura y el testigo de temperatura en el cuadro
de instrumentos.

La información de la temperatura del agua se
transmite en el cuadro de instrumentos por el
calculador de inyección a través de la red
multiplexada.

FUNCIONAMIENTO

El calculador de inyección, en función de la
temperatura del agua, gestiona:
– el sistema de inyección,
– los relés del ventilador:

el grupo motoventilador es activado a velocidad
lenta si la temperatura del agua sobrepasa 99

°°°°

C

y se corta si la temperatura desciende por debajo
de los 96

°°°°

C,

el grupo motoventilador es activado en velocidad
rápida si la temperatura del agua sobrepasa
102

°°°°

C y se corta si la temperatura desciende por

debajo de los 99

°°°°

C,

el grupo motoventilador puede ser activado para el
acondicionador de aire.

TESTIGO DE TEMPERATURA DEL AGUA (común
con el testigo de fallo de inyección)

El testigo es pilotado por el calculador a través de la
red multiplexada.

Es activado cuando la temperatura del agua
sobrepasa 120

°°°°

C y se corta a 117

°°°°

C.

Edición 3

INYECCIÓN DIESEL

Dispositivo antipercolación

13B

13B-108

MOTOR P9X

Dispositivo antipercolación

PRINCIPIO DE FUNCIONAMIENTO

El sistema de antipercolación es activado directamente por el calculador de inyección.

La información de la temperatura del agua se toma en el captador de temperatura del agua de la inyección
(consultar el capítulo 13B "Gestión centralizada de la temperatura del agua").

Después de cortar el contacto, el calculador de inyección pasa al modo vigilancia durante 2 minutos

Si la temperatura del agua sobrepasa el umbral de 112

°°°°

C el relé de velocidad lenta del motoventilador está

alimentado.

Si la temperatura del agua desciende por debajo de 105

°°°°

C, el relé del grupo motoventilador se corta

(el funcionamiento del grupo motoventilador no puede superar un tiempo de 10 minutos).

Edición 3
