INYECCIÓN DIESEL

Rampa de inyección

13B

13B-61

MOTOR G9T

Rampa de inyección

MONTAJE CON PRIMER MODELO DE
PROTECTOR DE LA RAMPA

EXTRACCIÓN

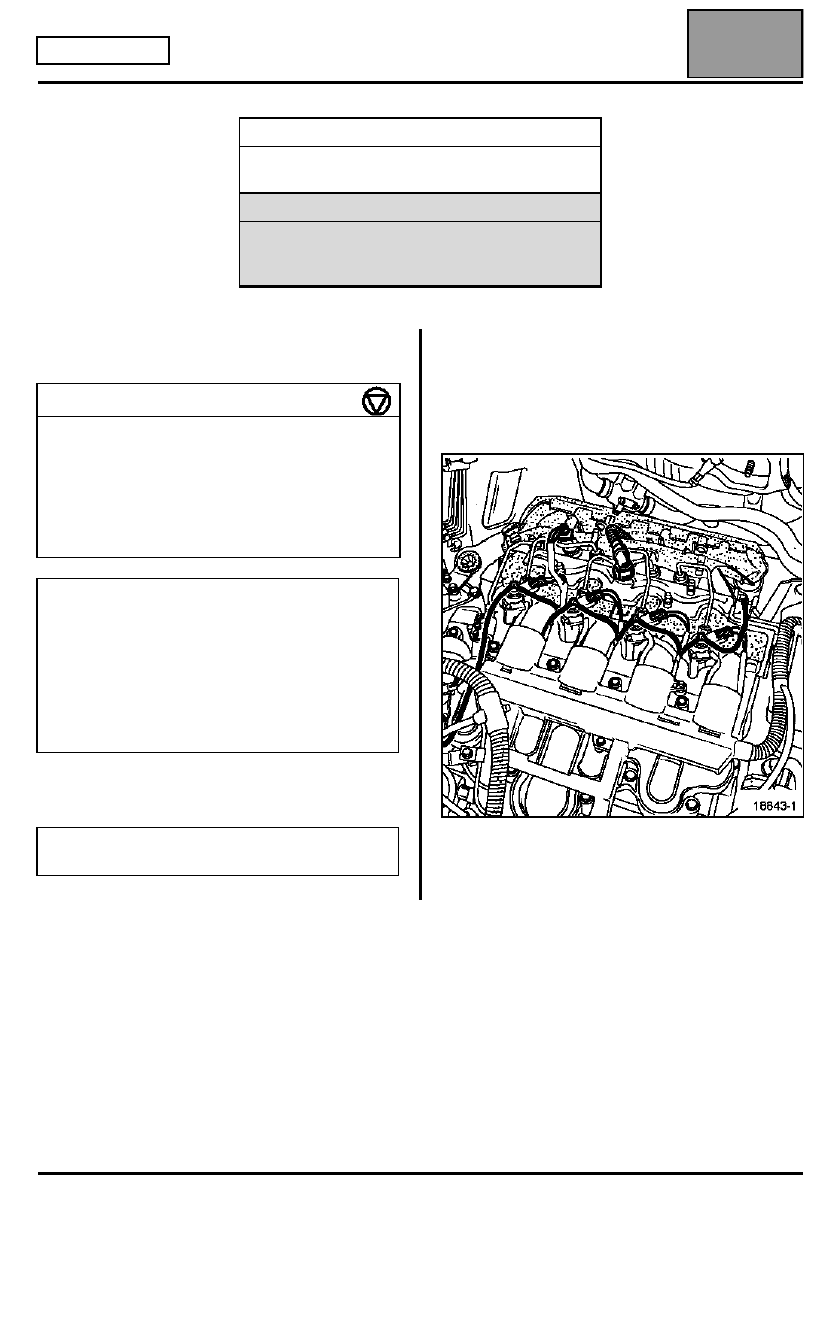

Desconectar la batería.

Soltar los tabiques laterales de la faldilla de goma.

Soltar de la tapa de culata y empujar al máximo hacia
atrás, la faldilla de goma.

Extraer los insonorizantes absorbentes.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1566

Útil para extraer los tubos de alta
presión

MATERIAL INDISPENSABLE

Llave dinamométrica "de bajo par"

Llave para tubos de alta presión "DM 19" de

Facom por ejemplo

PARES DE APRIETE (en daN.m)

Tuerca de los tubos de alta presión

– en los inyectores
– en la bomba
– en la rampa

2,5
2,7
2,7

Tornillos de fijación de la rampa de
inyección

2,5

ATENCIÓN:
Antes de intervenir
, conectar el útil de diagnóstico
de Post-Venta, entrar en diálogo con el calculador
de inyección y verificar que la rampa de inyección no
esté ya bajo presión.

Vigilar la temperatura de carburante.

Pedir el kit de tapones especiales para circuito de
inyección de alta presión.

RESPETAR ESTRICTAMENTE LAS CONSIGNAS
DE LIMPIEZA

Edición 3

INYECCIÓN DIESEL

Rampa de inyección

13B

13B-62

MOTOR G9T

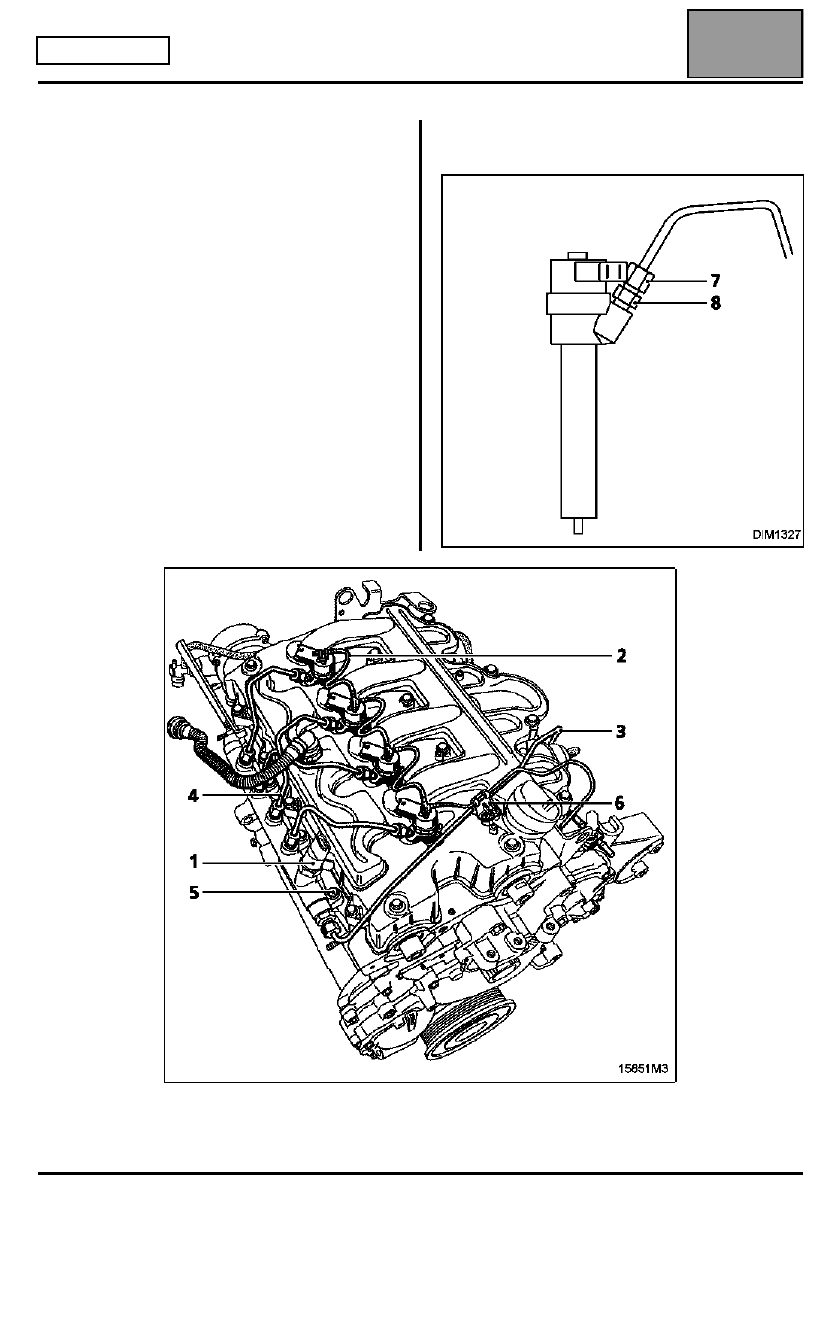

Desconectar eléctricamente el captador de presión (1)
y los inyectores.

Extraer:
– el tubo de retorno del gasóleo (2) de los inyectores

(prever su sustitución),

– el tubo de inyección (3) entre la bomba de alta

presión y la rampa, ATENCIÓN a la grapa (6) de
fijación de la culata, es muy frágil,

– los tubos de los inyectores (4).

Colocar los tapones de limpieza.

ATENCIÓN:
Al aflojar los racores (7) de los tubos de inyección en
los portainyectores, sujetar imperativamente las
tuercas (8) de sujeción de los filtro-varillas con una
contra-llave.

Aflojar los tornillos (5) de la rampa de inyección sin
retirarla.

Edición 3

INYECCIÓN DIESEL

Rampa de inyección

13B

13B-63

MOTOR G9T

REPOSICIÓN

Retirar los tapones de protección en el último
momento para cada uno de los órganos.

Colocar:
– la rampa de inyección y aproximar los tornillos de

fijación a ésta sin bloquearlos,

– el tornillo de la brida de fijación de la rampa en el

protector inferior de chapa.

Retirar los tapones de la rampa, de los portainyectores
y de los tubos de inyección.

Montar los tubos de inyección entre la rampa y los
inyectores así como entre la rampa y la bomba,
después preapretar las tuercas con la mano hasta que
haga contacto.

Apretar al par de 2,5 daN.m los tres tornillos de
fijación de la rampa.

Apretar al par los racores de tubos de inyección a la
altura de los inyectores a 2,5 daN.m y de la bomba de
alta presión a 2,7 daN.m.

Apretar al par de 2,7 daN.m los racores de los tubos
de inyección a la altura de la rampa.

Proceder a la reposición del protector de la rampa
consultando el método de extracción-reposición del
protector de la rampa (consultar el capítulo 13B
Inyección diesel "Protector de la rampa"
).

En toda intervención en el protector de la rampa,
hay que vigilar, tras la reposición de los elementos
que componen el sistema, que éstos estén bien
colocados (consultar el capítulo "Protector de
rampa").
No respetar estas consignas puede tener graves
consecuencias.

Efectuar el resto del montaje en el sentido inverso de
la extracción.

Desechar la bolsita de tapones utilizada durante la
operación.

Efectuar un cebado del circuito poniendo el contacto
varias veces o girar la bomba de baja presión
mediante el útil de diagnóstico en el menú "Mandos
de los actuadores
".

Antes de arrancar el motor, borrar con el útil de
diagnóstico los fallos eventualmente memorizados por
el calculador de inyección.

Después de intervenir, verificar la ausencia de
fuga del circuito de gasóleo.
Proceder como sigue:
– Hacer girar el motor al ralentí hasta la puesta en

marcha del motoventilador,

– acelerar varias veces en vacío,
– realizar una prueba en carretera,
– cortar el contacto y verificar la ausencia de caída

de gasóleo,

– verificar que los insonorizantes absorbentes no

estén empapados de gasóleo.

Edición 3

INYECCIÓN DIESEL

Rampa de inyección

13B

13B-64

MOTOR P9X

TODOS LOS TUBOS DE ALTA PRESIÓN
EXTRAÍDOS DEBEN SER SISTEMÁTICAMENTE
SUSTITUIDOS

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1566

Útil para extraer los tubos de alta
presión

MATERIAL INDISPENSABLE

Llave dinamométrica "de bajo par"

Boca de tubo para el apriete de los racores de alta

presión (llave "Crowfoot 19-17" de Facom, por

ejemplo).

Boca de tubo para el apriete de los racores de alta

presión (llave "Crowfoot 18-17" de Facom, por

ejemplo).

PARES DE APRIETE (en daN.m)

Racores de tubos de alta presión

3,5

Tornillos de brida para tubos de alta
presión

0,9

Tornillos de fijación de la rampa de
inyección

2,1

Racor de limitador de presión

2

Fijación de bridas de tubos de alta
presión

0,9

Fijación de tubo de salida de alta presión
en el colector delantero

2,1

ATENCIÓN:
Antes de intervenir
, conectar el útil de diagnóstico
de Post-Venta, entrar en diálogo con el calculador
de inyección y verificar que la rampa de inyección no
esté ya bajo presión.

Esperar a que baje la temperatura del carburante.

Pedir el kit de tapones especiales para circuito de
inyección de alta presión.

Edición 3
