Renault Vel Satis. Manual - parte 66

INYECCIÓN DIESEL

Implantación de los elementos

13B

13B-21

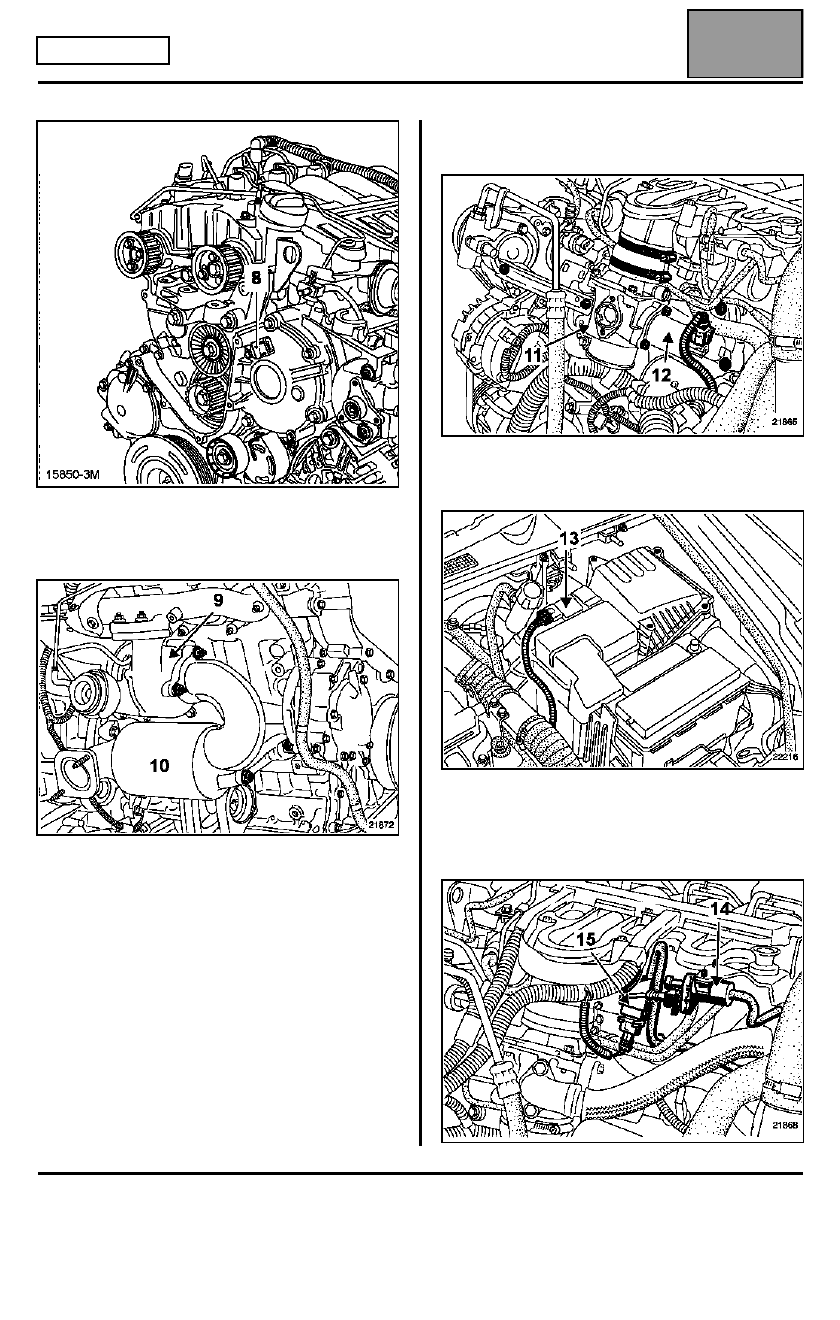

MOTOR G9T

8

Captador identificación del cilindro

9

Turbocompresor

10 Catalizador de cebado

11 Cajetín estrangulador
12 Válvula de reciclaje de los gases de escape

13 Caudalímetro de aire con sonda de temperatura

del aire

14 Electroválvula de la mariposa de turbulencia

(electroválvula de Swirl)

15 Electroválvula de la mariposa estranguladora

(electroválvula de parada del motor)

Edición 3

INYECCIÓN DIESEL

Implantación de los elementos

13B

13B-22

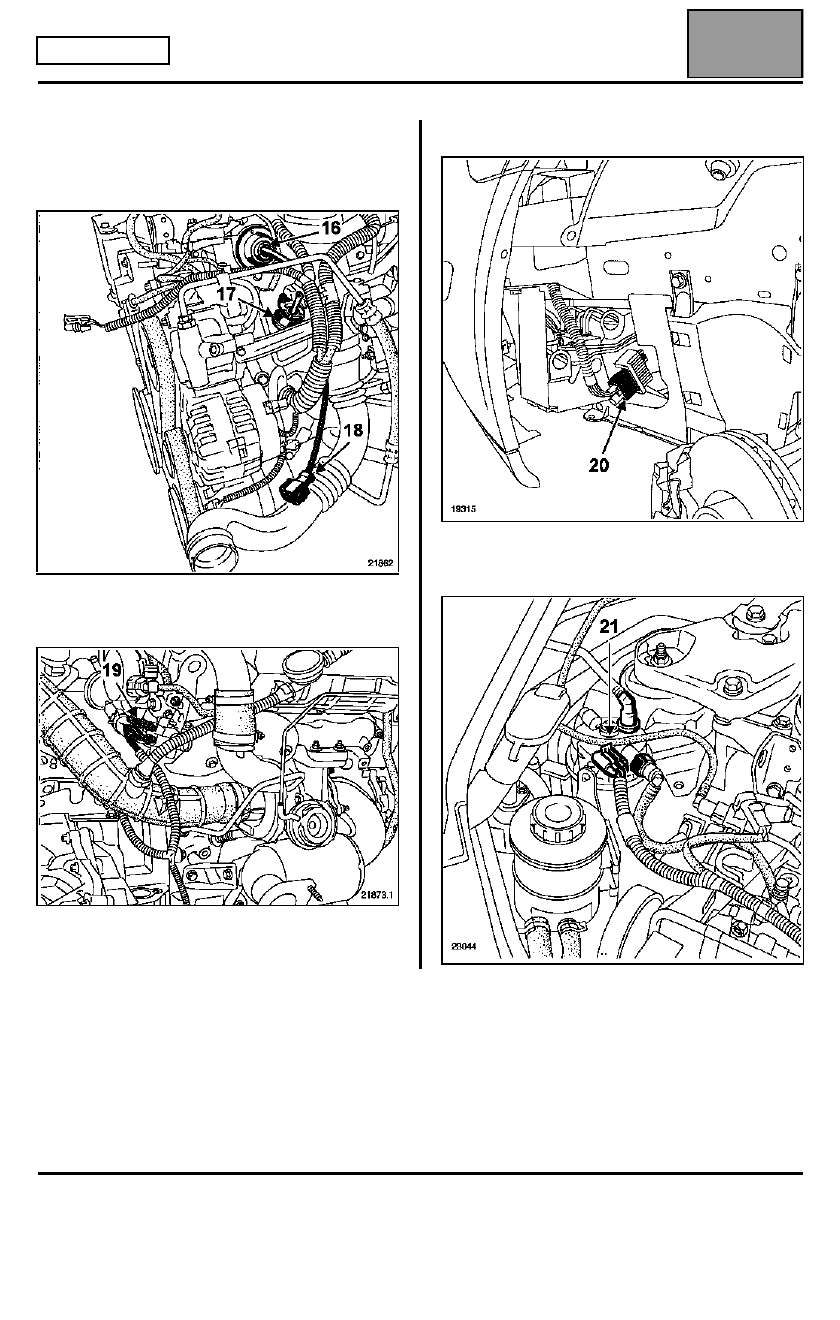

MOTOR G9T

16 Pulmón de mando de la mariposa de turbulencia
17 Pulmón de mando de la mariposa de parada del

motor

18 Captador de presión de sobrealimentación

19 Cajetín de termosumergidos

20 Cajetín de precalentamiento

21 Filtro de gasóleo

Edición 3

INYECCIÓN DIESEL

Implantación de los elementos

13B

13B-23

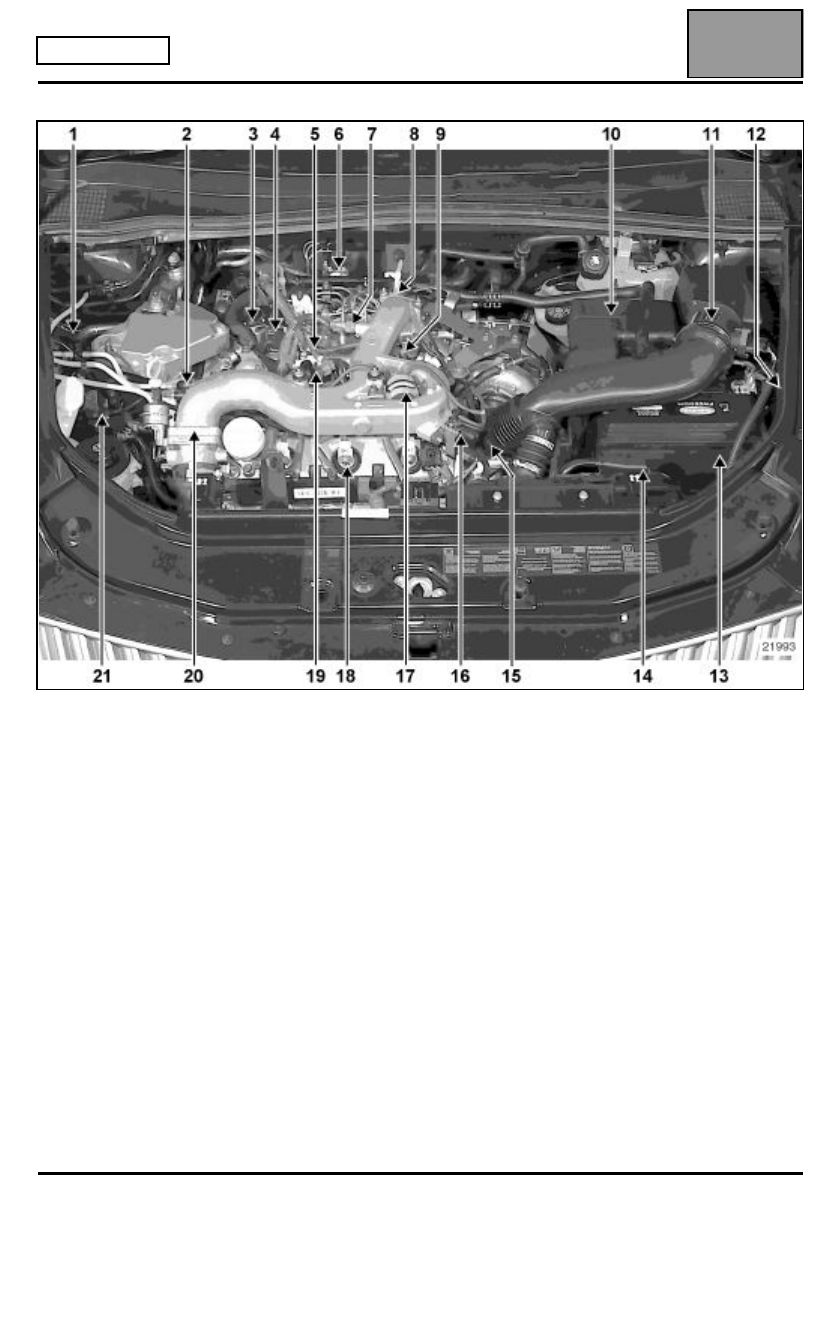

MOTOR P9X

1

Pera de cebado

2

Captador de identificación del cilindro

3

Válvula de recirculación de los gases de escape

4

Captador de presión de sobrealimentación

5

Rampa de inyección

6

Cajetín de termosumergidos

7

Sonda de temperatura del aire

8

Sonda de temperatura del gasóleo

9

Captador de posición de regulación de presión de sobrealimentación

10 Caja de relés-fusibles
11 Caudalímetro de aire
12 Calculador de potencia
13 Calculador de inyección
14 Calculador de la caja de velocidades automática
15 Sonda de temperatura del agua
16 Electroválvula de regulación de la presión de sobrealimentación
17 Reserva de vacío
18 Inyector electromagnético
19 Electroválvula de mando del cajetín estrangulador
20 Cajetín estrangulador
21 Filtro de gasóleo

Edición 3

INYECCIÓN DIESEL

Implantación de los elementos

13B

13B-24

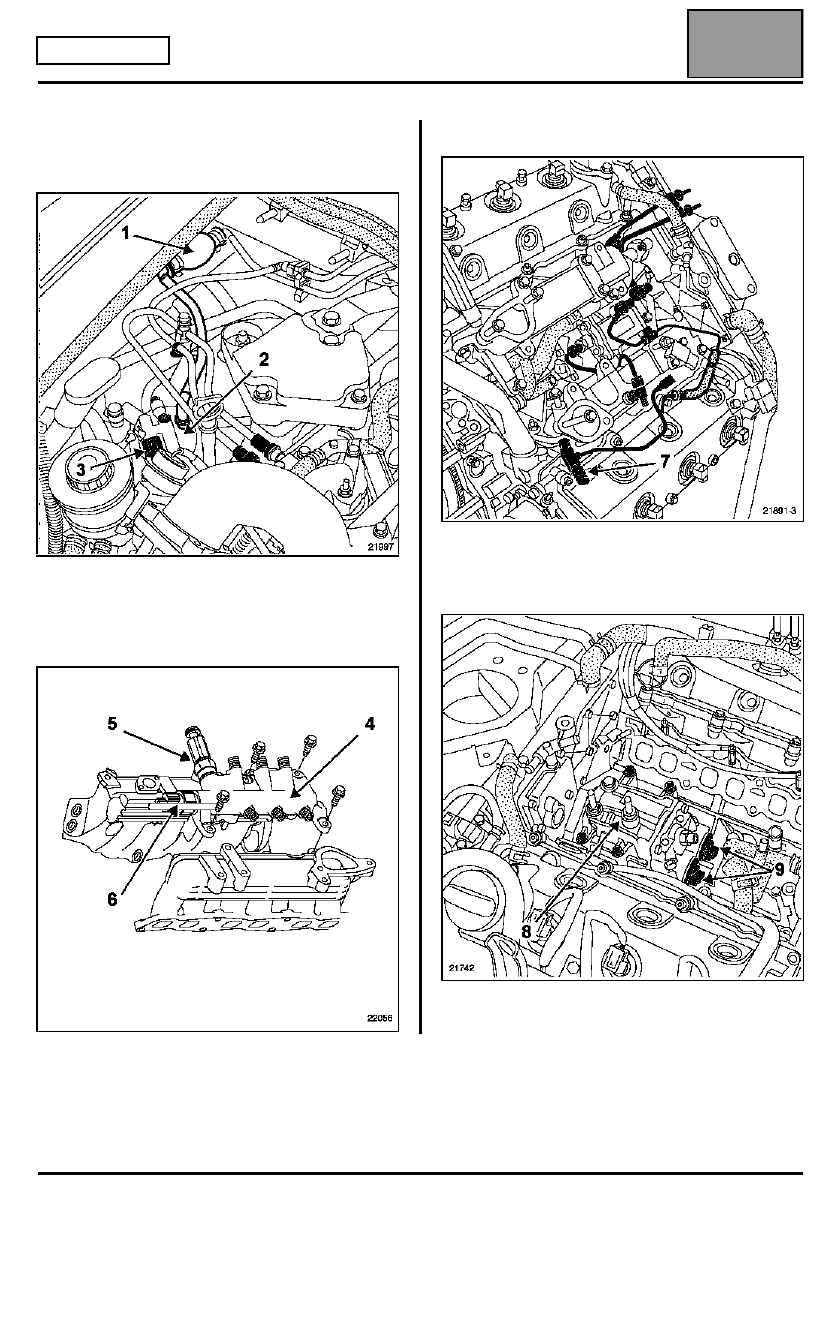

MOTOR P9X

1

Pera de cebado

2

Filtro de gasóleo

3

Recalentador de gasóleo

4

Rampa de inyección

5

Limitador de presión

6

Captador de presión de la rampa

7

Sonda de temperatura del gasóleo

8

Bomba de inyección de alta presión

9

Reguladores de presión

Edición 3
