INYECCIÓN DIESEL

Limpieza

13B

13B-17

MOTOR G9T

Edición 3

INYECCIÓN DIESEL

Limpieza

13B

MOTOR P9X

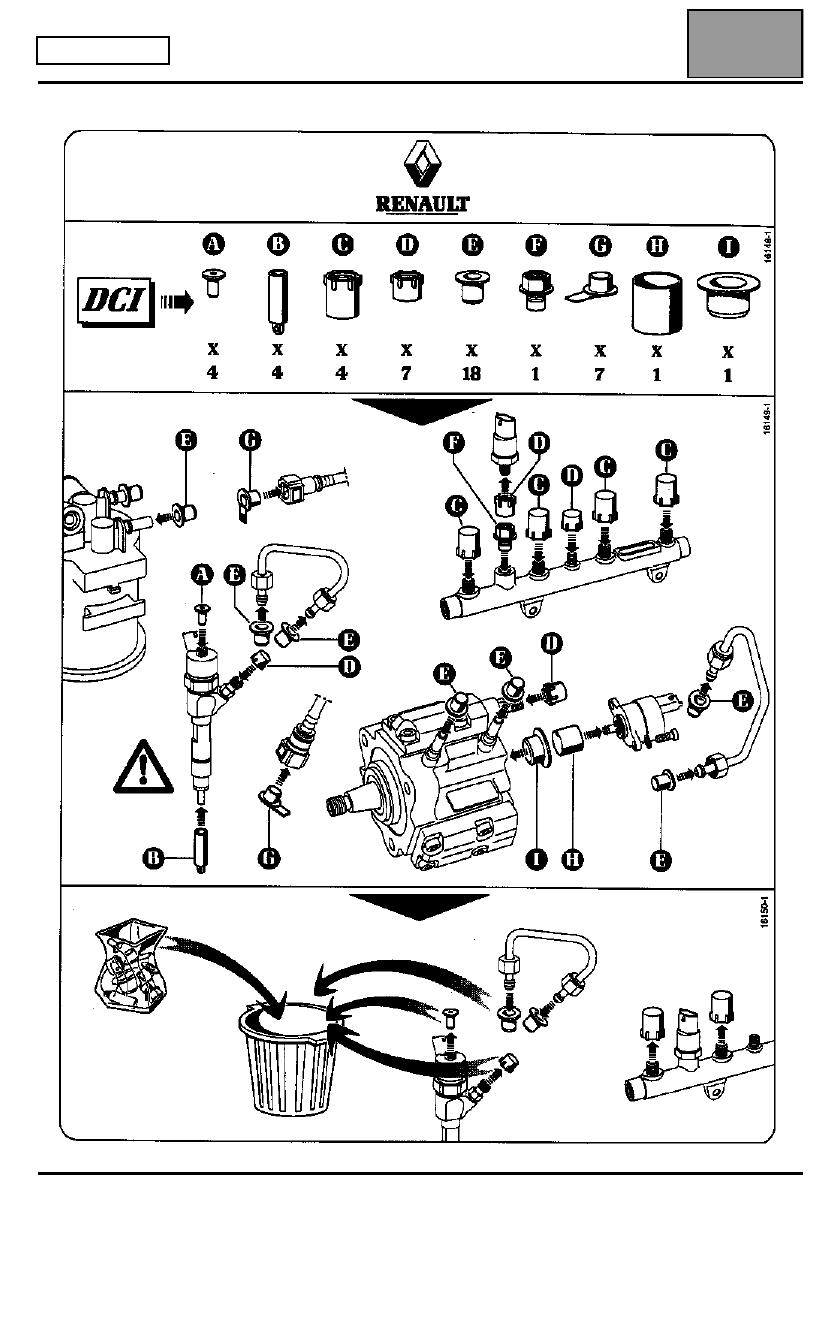

MANUAL DE MONTAJE DEL KIT DE TAPONES

El manual de montaje de los tapones de limpieza se incluye en el kit de tapones disponible en el Almacén de Piezas
de Recambio.

Edición 3

13B-18

INYECCIÓN DIESEL

Implantación de los elementos

13B

13B-19

MOTOR G9T

Implantación de los elementos

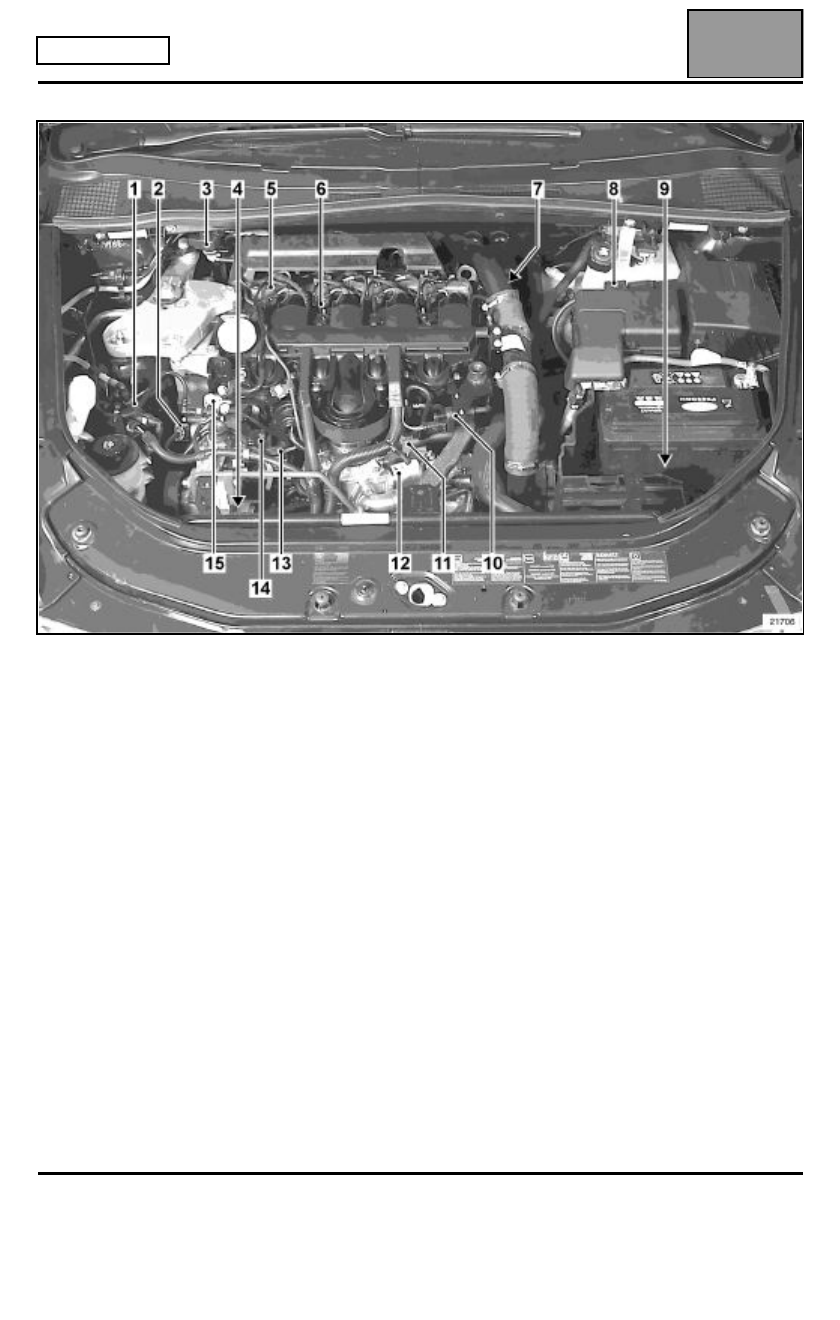

1

Filtro de gasóleo con recalentador

2

Captador de identificación del cilindro

3

Electroválvula de regulación de la presión de sobrealimentación

4

Captador de presión de sobrealimentación

5

Inyector

6

Bujía de precalentamiento

7

Cajetín de termosumergidos

8

Caudalímetro de aire con sonda de temperatura del aire

9

Calculador de inyección

10 Electroválvula de la mariposa de turbulencia (electroválvula de Swirl)
11 Electroválvula de la mariposa estranguladora (electroválvula de parada del motor),
12 Cajetín estrangulador con válvula de recirculación de los gases de escape
13 Regulador de presión
14 Bomba de alta presión
15 Captador de temperatura del gasóleo

Edición 3

INYECCIÓN DIESEL

Implantación de los elementos

13B

13B-20

MOTOR G9T

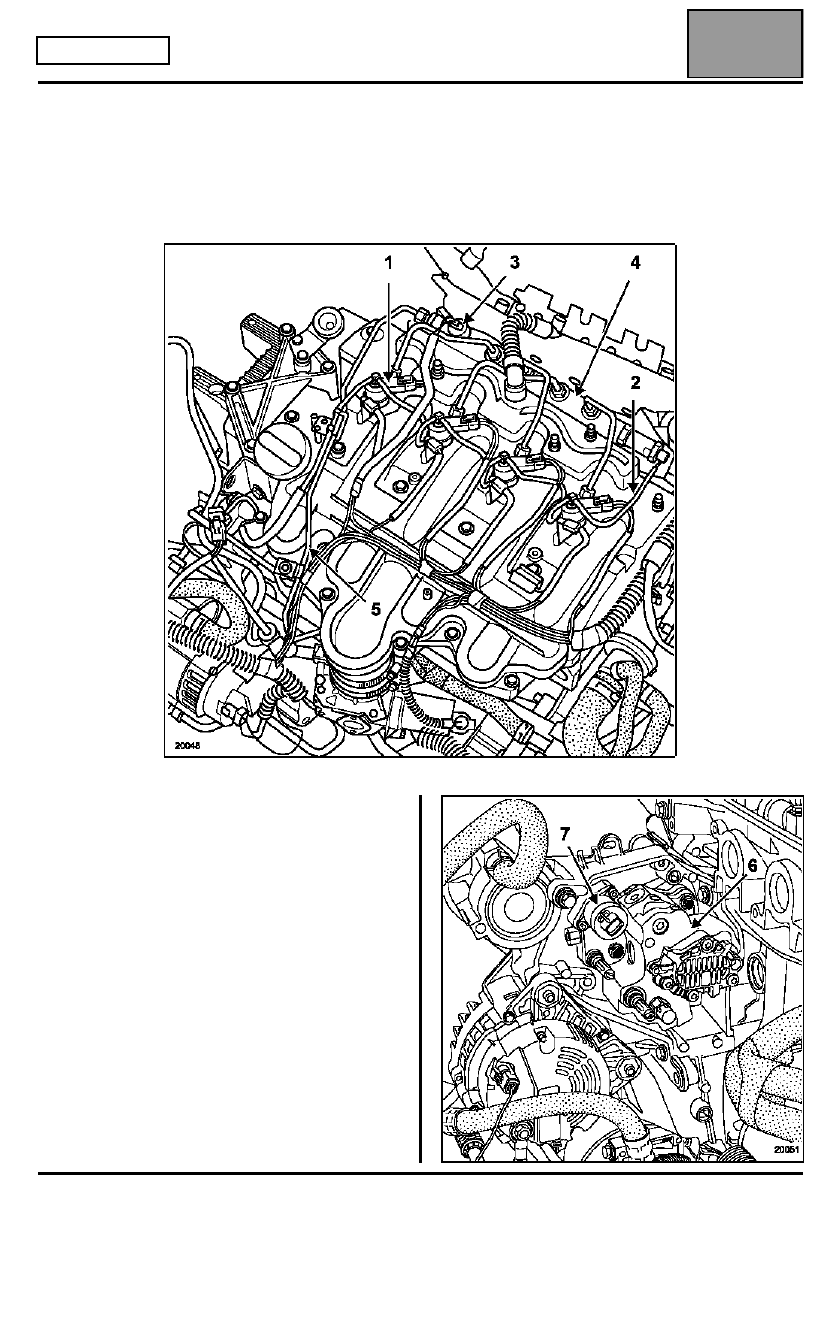

1

Inyector

2

Tubo de retorno del gasóleo de los inyectores

3

Captador de presión

4

Rampa común de inyección

5

Tubo de alimentación bomba de alta
presión-rampa

6

Bomba de alta presión

7

Regulador de presión
