ALIMENTACIÓN DE CARBURANTE

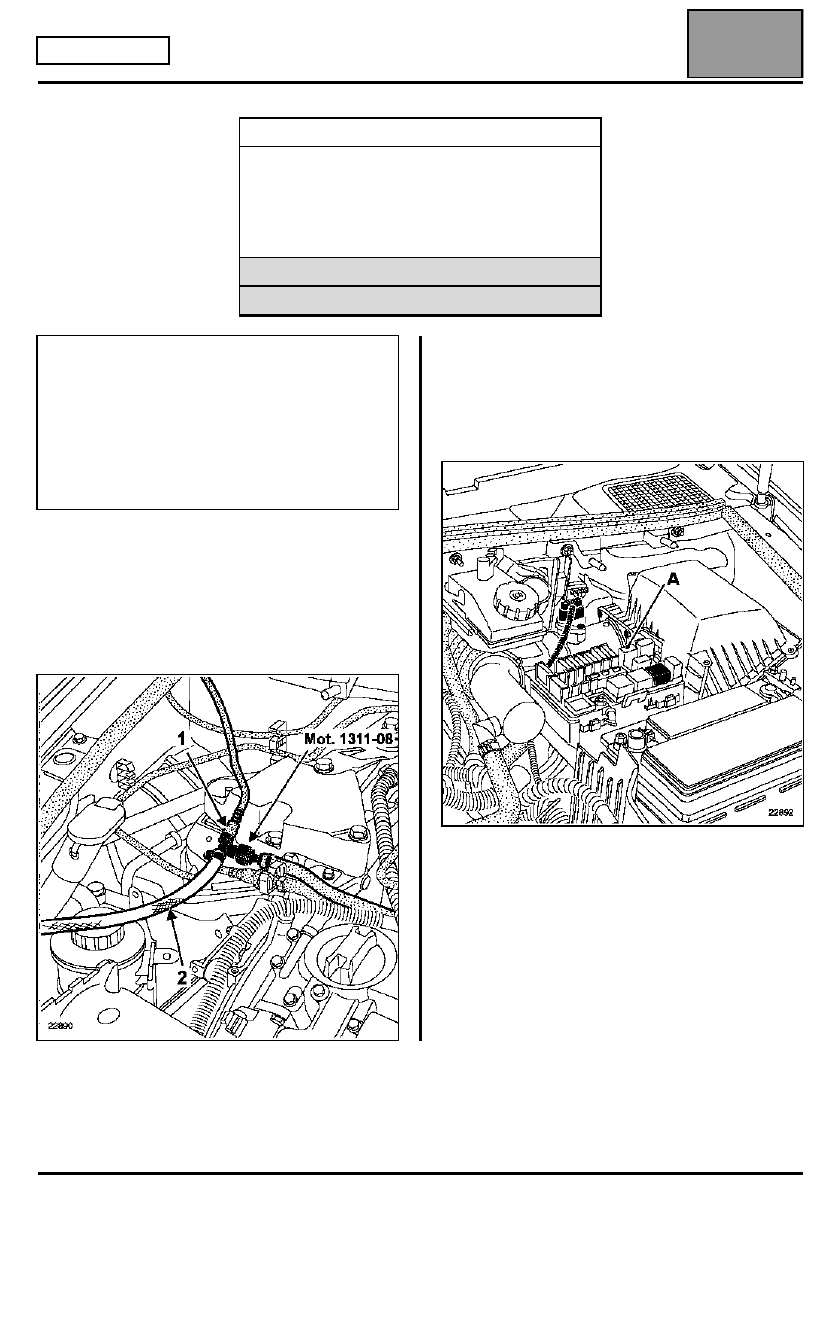

Control del caudal de la bomba de alimentación

13A

13A-15

MOTOR V4Y

Control del caudal de la bomba de alimentación

Desconectar el racor rápido (1) del tubo de
alimentación.

Adaptar en el racor rápido (1), el racor en "T"
Mot. 1311-08
 y después conectar un tubo (2) de una
longitud suficiente para que la bomba descargue su
caudal en una probeta graduada de control.

Hacer girar la bomba de gasolina puenteando las
vías 3 y 5 del relé de la bomba de gasolina (A). En
1 minuto el caudal de la bomba debe estar en el
mínimo, bajo una tensión de 12 V de 1,3 l.

Caudal obtenido: 80 a 100 l/h.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1311-01

Maleta de control de la presión de
gasolina con manómetro y
conteras

Mot. 1311-08

Racor para toma de presión de
carburante

MATERIAL INDISPENSABLE

1 probeta graduada de 2.000 ml

IMPORTANTE:
Durante esta operación, es imperativo:
– no fumar ni acercar ningún objeto incandescente

al área de trabajo,

– protegerse de las proyecciones de gasolina

debidas a la presión residual que reina en las
canalizaciones,

– proteger las zonas sensibles a la caída de

carburante.

Edición 3

ALIMENTACIÓN DE CARBURANTE

Control de las presiones y de los caudales de gasóleo

13A

13A-16

MOTOR G9T

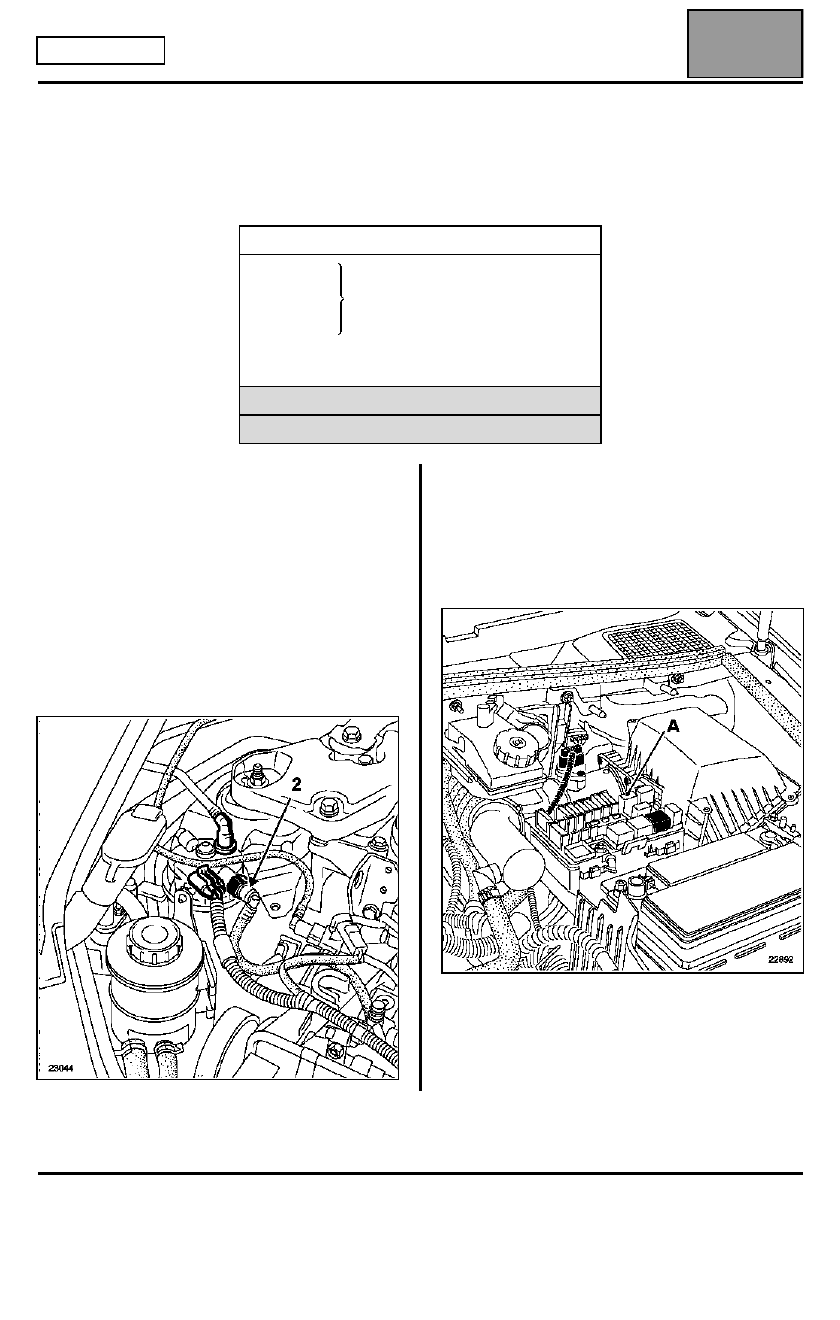

Control de las presiones y de los caudales de gasóleo

Se puede controlar la presión y el caudal en el circuito de carburante de baja presión.

La baja presión es suministrada por la bomba de cebado (bomba eléctrica situada en el depósito de carburante)
destinada a alimentar la bomba de alta presión durante las fases de arranque.

CONTROL DE LA BAJA PRESIÓN (BOMBA DE
CEBADO)

Colocar un racor en "T" Mot. 1311-08 con el fin de
posicionar el manómetro de control de presión
Mot. 1311-01 en la salida (2) del filtro de carburante.

Hacer girar la bomba mediante el útil de diagnóstico o
puenteando las vías 3 y 5 del relé de la bomba de
cebado (A).

Anotar la presión, que debe estar comprendida entre
2,5 y 4 bares.

CONTROL DEL CAUDAL (BOMBA DE CEBADO)

Hacer que la bomba suministre líquido en una probeta
graduada de 2.000 ml.

Para hacer girar la bomba, puentear las vías 3 y 5 del
relé de la bomba de cebado (A).

El caudal obtenido debe ser de 80 a 100 l/h mínimo.

ATENCIÓN:
Está prohibido medir la presión y el caudal de la
bomba de alta presión.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1311-01

o

Manómetro

Mot. 1328

Mot. 1311-08

Racor en "T" para obtener la
presión

MATERIAL INDISPENSABLE

Probeta graduada de 2.000 ml

Edición 3

ALIMENTACIÓN DE CARBURANTE

Dispositivo antipercolación

13A

13A-17

MOTOR F4R

Dispositivo antipercolación

PRINCIPIO DE FUNCIONAMIENTO

El sistema de antipercolación es activado
directamente por el calculador de inyección.

La información de la temperatura del agua se toma en
el captador de temperatura del agua de la inyección
(consultar el capítulo 17B "Gestión Centralizada de
la Temperatura del Agua"
).

Tras cortar el contacto, el sistema entra en modo de
vigilancia.

Si la temperatura del agua sobrepasa el umbral de
107

°°°°

durante los 49 segundos que siguen a la

parada del motor, se alimentará el relé de velocidad
lenta del motoventilador.

Si la temperatura del agua desciende por debajo de
85

°°°°

C, el relé del grupo motoventilador se corta

(el funcionamiento del grupo motoventilador no puede
durar más de 10 minutos).

Edición 3

ALIMENTACIÓN DE CARBURANTE

Dispositivo antipercolación

13A

13A-18

MOTOR V4Y

PRINCIPIO DE FUNCIONAMIENTO

El sistema de antipercolación es activado
directamente por el calculador de inyección.

La información de la temperatura del agua se toma en
el captador de temperatura del agua de la inyección
(consultar el capítulo 17B "Gestión Centralizada de
la Temperatura del Agua"
).

Tras haber cortado el contacto, el calculador de
inyección pasa al modo de vigilancia.

Si la temperatura del agua sobrepasa el umbral de
102

°°°°

C durante 2 minutos que siguen a la parada del

motor, se alimentará el relé de velocidad lenta del
motoventilador.

Si la temperatura del agua desciende por debajo de
95

°°°°

C, el relé del grupo motoventilador se corta

(el funcionamiento del grupo motoventilador no puede
durar más de 10 minutos).

Edición 3
